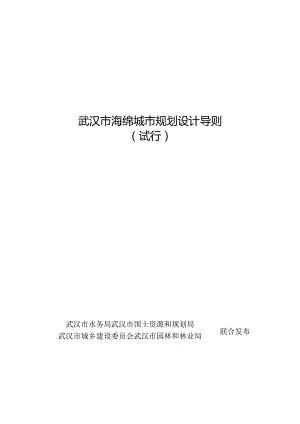

武汉市海绵城市规划设计导则.docx

武汉市海绵城市规划设计导则（试行）联合发布武汉市水务局武汉市国土资源和规划局武汉市城乡建设委员会武汉市园林和林业局为贯彻落实2013年中央城镇化工作会议精神，结合武汉实际深化、细化国家相关规他和技术指南的要求，指导和促进武汉市海绵城市的规划建设，特编制本导则。本导则届于指导性技术文件，内容包括：总则、术语与定义、基本规定、海绵城市规划设计目标、海绵性评估技术准则、规划指引、设计指引、附录。本导则由武汉市水务局会同市国土资源和规划局、市城乡建设委员会、市园林和林业局等部门共同组织编制和管理，由武汉市规划研究院负费解择,各单位在使用过程中，如发现需要修改和补充之处,请将意见和建议及时反馈给上述单位。本导则引用了北京市雨水控制与利用工程设计规范(DB1.1/685-2013).南宁市南宁市海绵城中规划设计导则和深圳南*光明新区建设项目低冲击开发雨水综合利用规划设计导则3中的部分成果，在此一并表示感谢.主编单位：武汉市规划研究院参编他位：武汉市水务科学研究院泛华建设集团仃限公司湖北设计分公司武汉市园林建筑规划设计院武汉市政工程设计研究院有限贡任公司武汉市城市防洪勘测设计院主要起草人：(排名不分先后)叶#陈雄忐王怀清万桂平颜二革郭亚琼让余敏季冬兰周俊胡晓彬孟建军明玮耿云明姜勇莫琳玉康丹齐同湘李敏彭佳笈叶枪平徐娜陈耿甄斌孟翎冬夏文静李小风彭钟陈璇王义超1总则I2术语与定义22.1 一般术语与定义22.2 海绵设施术语与定义33基本规定64海绵城市规划设计目标74.1 一般规定74.2 印径流总债控制目标74.3 面用污染物控制目标94.4 峰（ft径流控制目标94.5 内涝防治目标IO4.6 雨水费源化利用目标IO5海绵性W估技术濮则I1.5.1 一般规定125.2 年径流总St控制率的简易评估125.3 面源污染削减量的筒易评估155.4 峥值径流系数的筒易评估165.5 内涝防治水平的简历评估165.6 雨水资源化利用水平的简易评估166规划指引176.1 一般焜定186.2 海绵城市总体规划186.3 海绵城市专项控制规划196.4 褥绵城市建设规划206.5 海绵建设工程修徨性详细规划217设计指引237.1 建筑与小区247.2 城市道路297.3 城市绿地与广场347.4 城市水系388附录418.1 相关规范及文件428.2 各系统年径流控IM目标438.3 武汉市上塘法透系数及上层分布458.4 武汉市多年平均降用及蒸发fi1.478.5 海绵城巾设施示意488.6 植物应用名录591总则.I为贯彻落实生态文明建设和国家建设海绵城市的相关要求，推动武汉海绵城市的科学建设，指导相关规划编制、建设项目设计及职能部门的技术审查，特制订本导则“1.1.2 本导则适用于武汉市中心城区各类规划的编制及建设项目的工程设计，其他区域可参照本导则执行。1.1.3 海绵城市的建设应坚持规划引领、生态优先、安全为夷、因地制宜、统筹建设的原则。1.1.4 海绵城市的各类设施应采取保障公众安全的防护措施.1.1.5 海绵城市的规划及设计，除满足本导则要求外，还应符合国家和武汉市现行相关标准、规范的规定。当本导则要求与国家现行标准、规范矛盾时，以国家现行标准、规范为准。1.1.6 随着武汉市海绵城市示范建设的推进和低影响开发工程的实践，应及时进行总结并对本导则内容逐步完善和优化。2术语与定义2.1 一般术语与定义2.1.1 海绵城市spongecity海绵城市是指城市能够像海绵样,在适应环境变化和应对自然灾害方面具有良好的“弹性”，下雨时下垫面能有效地吸水、蓄水、渗水、净水，需要时又可适当的将蓄存的水“稀放”并加以利用.2.1.2 低影响开发（1.ID）IOWimPaCtdeVCIOPmCnt指在城市开发建设过程中，通过生态化措施，尽可能维持城市开发建设前后水文特征不变,有效缓解不透水面积增加造成的径流总量、径流峰值与彳仝流污染的增加等时环境造成的不利影响。2.1.3 年径流总尻控制率Vo1.Umecaptureratioofannua1.rainfa1.1.根据多年日降雨量统计数据分析计莫，雨水通过自然和人工强化的入渗、滞蓄、调蓄和收集同用，场地内累计一年得到控制（不外排）的雨水量:占全年总降雨量的比例。2.1.4 设计降雨量designrainfa1.1.depth为实现一定的年径流总量:控制目标（年任流总量控制率），用于确定低影响开发设碓设计规模的降雨量控制值，一般通过当地多年日降雨资料统计数据获取，通常用日降雨量（mm）表示02.1.5 流量径流系数dischargerunoffcoefficient形成高峰流量的历时内产生的径流量与降雨量之比.2.1.6 雨量径流系数vo1.umetricrunoffcoefficient设定时间内降雨产生的径流总量与总雨量之比02.1.7 透水铺奘率proportionOfpenneab1.epaving透水地面铺装占硬化地面的比例。2.1.8 雨水调希stormwaterdetention.retentionandstorage雨水存储和调节的统称。2.1.9 雨水储存Storn1.wa1.erSIorage在降雨期间储存未经处理的雨水。2.1.10 雨水调节Stonnwaterdetention也称调控排放，在降雨期间暂时储存（调节）一定员的雨水，削减向下游排放的雨水峰值径流量、延长措放时间，但不减少排放的总量。2.1.11 雨水滞蓄stormwaterretention在降雨期间滞留和蓄存部分雨水以增加雨水的入渗、蒸发并收集回用。2.1.12 下垫面under1.yingsurface降雨受水面的总称，包括屋面、地面、水面等。2.1.13 酸化地面imperviouspavement通过人工行为使自然地面硬化形成的不透水或弱透水地面，硬化地面不包括绿地、水面、屋顶等下垫面。2.1.14 面源污染non->ointsourcespo1.1.ution溶解和固体的污染物从非特定地点，通过降雨或融雪的径流冲刷作用，将大气和地表中的污染物带入江河、湖泊、水库、港条等受纳水体并引起有机污染、水体常营养化或有理有杏等形式污染。2.1.15 初期雨水径流firstf1.ush堆场降雨初期产生的一定量的降雨径流。2.1.16 土壤渗透系数permeabi1.itycoefficientofsoi1.堆位水力坡度F水的桎定渗透速度。2.1.17 地表径流污染负荷模数Runoffpo1.1.ution1.oadmodu1.us地表径流污染负荷模数是指次降水单位面积所产生的污染物负荷量。2.2 海绵设施术语与定义2.2.1 下沉绿地depressedgreen低周边地面标而，可积蓄、下渗自身和周边雨水径流的绿地，下沉式绿地分为狭义下沉式绿地和广义下沉式绿地，狭义的下沉式绿地指低丁周边铺砌地面或道路在2（X）mm以内的绿地：广义的下沉式绿地泛指具有一定的调蓄容积（在以径流总量控制为目标进行目标分解或设计计算时，不包括调节容积），且可用丁调蓄和净化径流雨水的绿地，包括生物滞留设施,渗透塘、湿塘、雨水湿地、调节塘等。2.2.2 绿色屋顶greenrf在高由地面以上，与自然土层不相连接的各类建筑物、构筑物的顶部以及大台、露台上由表兄植物'程土U和疏水设施构建的具有一定景观效应的绿化屋面-2.2.3透水铺装地面perviouspavement可渗透、滞留和海排雨水井满足定要求的地面铺装结构。2.2.4 透水水泥混凝土路面perviousconcretepavement由具有较大空隙的水泥混凝土作为路面结构层、容许路表水进入路面（或路基）的一类混凝土路面。2.2.5 人工湿地COnStrUCIedWeUand通过模拟天然湿地的结构，以雨水沉淀、过滤、净化和调蓄以及生态景观功能为主，人为建造的由饱和基侦、推水和沉水植被、动物和水体组成的复合体。2.2.6植草沟grassswa1.e可以转输雨水，在地表浅沟中种植植被，利用沟内的植物和土壤截留、净化雨水径流的设施。2.2.7 生物滞留设施bioretention在地势较低的区域通过植物、土填和微生物系统滞荒、净化雨水径流的设施，由植物层、蓄水层、土填层、过滤层构成。包括：雨水花园、雨水湿地等，生物滞留设施是下沉绿地中的一种.2.2.8 渗透弃流井infi1.Ira1.iOn-remova1.we1.1.具有定储存容积和过滤截污功能，将初期径流哲存并渗透至地下的装置。2.2.9 渗透池<塘）in1.1.1.trationpont指雨水通过便J壁和池底进行入渗的滞留水池（塘）。2.2.10 渗透检隹井infi1.trationmanho1.e具有渗透功能和一定沉砂容积的管道检查维护装置。2.2.11 渗透管渠infi1.tra1.iontrench具有渗透和转输功能的雨水管或渠.2.2.12 蓄水模块rainwaterstoragemodu1.e以聚丙烯为主要材料，采用注塑工艺加工成型，并能承受一定外力的矩形镂空箱体。2.2.13 铺装层容水量waterstoragecapacityofpavcmcnt1.ayer单位面枳透水地面铺装层可容纳雨水的最大动。2.2.14 透水路面结构perviouspavementstructure分为半透水路面结构和全透水路面结构。路表水只能够渗透至面层或基层（或垫层）的道路结构体系为半透水路面结构；地表水能够直接通过道路的面层和基展（或垫层）向下渗透至路基中的道路结构体系为全透水路面结构.2.2.15 透水沥吞路面结构POrVO1.1.Saspha1.tPaVCmCnt由较大空隙率混合料作为路面结构层、容许路表水进入路面（或路基）的类沥吉路面.2.2.16 地块建设阶段1.otconstructionphase按照建设的先后顺序将地块分为五个类别,即已建保留区、已建拟更新区、未批未建区、已批未建区和已批在建区。已建保留区：指近些年新开发建设的地区，或符合规划现状整体品质较好可以整体保留的地区：己建拟更新区：指已被列入拆除重建的现状房屋破旧、布局凌乱、基础设施配套不足、安全随忠突出的地区和棚户区：未批未建区：指没有用地审批信息I1.未开发建设的地区：己批未建区：指已取得建设用地规划许可证或建设工程规划许可证，但尚未开工建设的地区：已批在建区：指正在施工建设但尚未竣工的地区。3基本规定3.1.1 海绵城市的规划建设应贯彻自然积存、自然渗透、自然净化的理念，注道对河流、湖泊、湿地、坑塘、沟梁等城市原有生态系统的保护和修红，强调采用低影响的开发模式。3.1.2 海绵城市建设包括“港、滞、蓄、净、用、排”等多种技术措施，涵盖低影响开发雨水系统、城市雨水管渠系统及超标雨水径流排放系统。3.1.3 武汉市海绵城市规划、设计应综合考虑地区排水防涝、水污染防治和雨水利用的需求，并以内涝防治与面源污染削减为主、雨水资源化利用为辅。3.1.4 武汉市所有新建、改建、扩建建设项目的规划和设计应包括海绵城市低影响开发建设的内容。海绵城市低膨响开发设施应与主体工程同时规划、同时设计、同时施工、同时使用。3.1.5 低影响开发的各类工程措施之间应有效协同，尽可能多预留城市绿地空间，增加可渗透地面，落枳雨水直就地回用。3.1.6 低影响开发的各类工程设施应与雨水外排设施及市政排水系统合理衔接，不应降低市政雨水排放系统的设计标准。3.1.7 低影响开发的各类工程设施应与周边环境相协调，注全其景观效果。3.1.8 低影响开发设施的规划设计应与项目总平面、竖向、园林、建筑、绐排水、结构、道路、经济等相关专业相互配合、相互协调，实现综合效益最大化。3.1.9 海绵城市低影响开发过程中应注意对化工产品生产、储存和销价等面源污染特殊地块的专门控制，避免特殊污染源对地下水、周边水体造成污染.3.1.10 武汉市年径流总量控制率与设计降雨量的对应关系应按表31.10执行。表311()年径流总量控制率与设计降雨室对应览表年径流总fit控制率(%)55606570758085设计降雨晨(mm)14.917.620.824.529.235.243.34海绵城市规划设计目标4.1 一般规定4.1.1 海绵城市规划设计F1.标应包括年径流总量控制目标、面源污染物控制目标、峰值潦址控制目标、内涝防治目标和雨水资源化利用目标.4.1.2 海绵城市规划设计宜开展水生态、水环境、水安全、水资源等方面的专题研究，提出合理的目标取值.未开展上述专题研究的规划设计项目，其目标（ft应按照本章节的规定取值。4.2 年径流总量控制目标4.2.1 武汉南年径流总量控制目标分为区域目标、街区目标（道路目标）和宗地目标（道路分段目标）等三级目标，卜一级目标的加权平均应满足上一级目标的要求。4.2.2 区域目标一般以排水系统或其中的湖泊汇水区为一个分区，确定区域年径流总量控制目标主要考虑受纳水体环境保护的要求，其主要分析资料应包括：I排水系统内绿化、水系等生态性用地与其他开发用地的比例：2受纳水体的环境目标：3受纳水体的现状水质及主要超标污染物。4.2.3 武汉市各区域的年径流总量控制目标可参照表8.2.1,表822、表8.2.3取值。4.2.4 确定区域年径流总量控制目标时,还应分析该区域绿地和港渠占比，并按绿地及港条的年径流总量控制率为85%来推求该区域道路及开发地块的平均指标，湖泊不纳入年径流总量控制目标核兑。4.2.5 街区年径流总量控制目标应以所在区域的区域目标为依据。建筑与小区的街区目标应综合该街区海绵设施建设或改造难度、内涝风险等因素，在区域道路及开发地块的平均指标基础上参考表4.2.5调整得到各街区的年径流控制目标1划定的绿地及港桑独立街区，其街区指标统一按85%确定，湖泊不纳入年径流总量控制目标核算。表4.2.5街区年径流总量控制率调整值一览表内涝风险醇锐指标调整量C建保留用地占1氐风险中风险高风险>60%10%-5%O3(M0%5%O÷5%30O+5%+10%4.2.6 宗地（项目）年径流总量控制目标应以所在街区控制目标为基准，考虑项目用地性痂、建设阶段等因素，在基准值基础上参考表426调整得到件宗地（项目）年径流总量控制目标。其中绿化用地及港渠统一按85%确定，湖泊不纳入年径流总量控制目标核算，表426建筑与小区年径潦总IS控制率调整值一览表用地*般'、目标网整值地块建设凝'居住工业公共管理公扶股务商业服务公用设施物流仓储交通设施己建保留-5%-5%-5%-5%-5%-5%-5%已批在建-5%-5%O-5%-5%O-5%已批未建OOO-5%-5%OO己建姒更哥+5%+5%+5%OO+5%O未批未建+5%+5%+5%OO+5%+5%4.2.7 每一条完整道路的年径流总量控制目标应以所在区域道路及开发地块的平均指标为基准，综合该条道路红线宽度、建设阶段等因素，并按表4.2.7调整确定。表4.2.7城市道路年彳仝潦总殳控制率调整值览表7块建设介段红我宽度己地保留已批在建已批未建已建拟更新未批未建IO<B<2O10%-5%0%0%0%20B<40-5%0%0%÷5%B>400%0%+5%÷5%+10%注：农中B为道路红线宽慢.4.2.8 道路分段年径流总取控制目标应以整条道路控制目标为施准，考虑内涝风险等因素，调整值可参考我428。表428道路分段年径流总量控制率调整值览表内涝风险等级说整依低风险-5%中风险0高风险+5%4.2.9 街区、宗地的年径流总fit控制率取值应在60%85%之间.4.3 面源污染物控制目标4.3.1 水质目标为II类、In类的湖泊汇水区，其面源污染物削减率应达到70%（以TSSH-,下同）。4.3.2 水质目标为Iv类的湖泊汇水区，其面源污染物削减率应达到60%,4.3.3 其他湖泊及江河、港槃汇水区，其面源污染物削减率应达到50%“4.4 峰值径流控制目标4.4.1 在进行峰值流量的计算时，不同用地类别的峰值流忌任流系数可按表441的规定取值。表4.4.1不同用地类别的仝流系数计算取值一览表用地类别用地类别代码径流系数二环城以内二环线以外居住用地R0.750.65公共管理与公共服务用地A0.70.6商业服务业用地B0.80.75工业用地M0.80.7物流仓饰用地W0.80.7交通及公用设施川地S、U0.850.8绿地G0.30.25其他用地0.30.25注：木导则所称峰值端最径通系数是指近理期为2年左右的降雨峰值流Iit径流系数.4.4.2 在进行峰值流量的规划控制时，其峰值流量径流系数应按排水系统现状能力、规划建设强度、用地类别和雨水扑放受纳水体的不同，经综合分析后确定，但不应高丁表4.4.2的规定值.表4.4.2不同用地类别的隹流系数控制标准用地类别用地类别代码径流系数二环战以内二环战以外居住用地R0.60.5公共管理与公共服务用地A0.60.5商业服务业用地B0.650.6工业用地M0.650.6物流仓陆用地W0.650.6交咐及公用设施用地S、U0.650.6绿地G0.20.15其他用地0.20.1545内涝防治目标4.5.1 防涝标准和持水管网规划设计标准按£武汉市中心城区排水防涝专项规划（20122030年）执行。4.6雨水资源化利用目标4.6.1 对公共球化项目，新建工程的雨水资源化利用量应占其绿化浇洒、道路IO冲洗和其他生态用水量的50%以上，改造工程的雨水资源化利用量应占其绿化浇洒、道路冲洗和其他生态用水量的30%以上。4.6.2 对建筑与小区项目，新建工程的雨水资源化利用量应占其绿化浇洒、道路冲洗和其他生态用水量的40%以上：改造工程的雨水资源化利用量应占其绿化浇酒和道路冲洗用水量的25%以上。4.6.3 对有条件的城巾道路项目，其绿化浇酒和道路冲洗用水宜考虐雨水资源化利用。5海绵性评估技术准则5.1 一般规定5.1.1 海绵性评估应包括年径流总量控制率、峰值径流系数、硬化地面中可渗透地面的比例、防涝水平和雨水资源化利用水平等基本内容的评估.5.1.2 海绵性评估可采用模型评估和简易评估两种方法，有条件的宜采用模型算法.模型算法的相关模型选取和参数取值应符合不同规划和设计项目的特点5.2 年径流总量控制率的简易评估5.3 .1年径流总量控制率的荷易评估应按以卜要求进行：1核算每个地块的年均综合雨量径流系数.计算该地块不同下垫面的面积，按表5.2.2确定各卜垫面的年均雨量径流系数，经加权平均得到该地块的年均综合雨量径流系数。若年均综合雨量径流系数时应的年径流总量控制率满足要求，则该地块年径流总府控制率达标.若年均综合雨量径流系数对应的年径潦总量控制率不满足要求，则按2-5款的流程进行核算。年均综合雨量:径流系数与年径流总量控制率之和为1.Oo2核克每个地块的场均综合雨量径流系数。按表5.2.2确定各下垫面的场均雨量径流系数，经加权平均得到该地块的场均综合雨量径流系数。3计算每个地块不同年径流总量控制率对应的需蓄水容积。按照式5.2.1计兑该地块不同年径潦总量控制率对应的需蓄水容积。V=IOHF式521式中：V一一设计调蓄容积或需蓄水容积，m,:H设计降雨S1.mm按表3.1.9选取；一一场均综合雨量径流系数；F汇水面枳，hm2o4核算每个地块的可蓄水容积。5确定该地块的实际年径流总量控制率.将该地块不同年径流总址控制率所需蓄水容积与实际可蓄水容枳比较，得到该地块的实际年径流总量控制率。6区域年径流控制率核算。为该区域内每个地块年径潦总量控制率的加权平均值。5.4 .2径流系数取值宜按照下表进行取值：表522径流系数取值下垫面类别Hi础径流系散，P流量径流系数1p年均雨址径流系数P场均雨fit径流系屋面绿化屋面绿色屋顶，根质层厚度3mm0.300.400.40绿化屋面绿色屋顶.基质层厚度300mm）0.400.500.55硬屋面、未WHi子的平屋的0.800.900.95铺石子的平屋面0.600.700.80路面混凝上或沥为咯面及广场0.80().900.95大块石等铺砌路面及广场0.500.600.65沥青衣IiII处理的碎石路IfiI及广场0.450.550.65级配碎石路面及广场0.350.400.50干砌破石或W右路面及广场0.350.400.40弗轴期的土路面0.250.300.35铺装作柢草类透水懦装（工程透水层厚度占300Im）0.200.250.35非植草类透水铺装（工程透水层序度30Omn）0.300.400.45植草类透水铺袋（1.程透水层厚度300Inn）0.060.080.15植草类透水W1.装（工程透水层厚度30Omn）0.120.150.25绿地无地下建筑绿地0.120.150.20行地下建筑绿地（地下建筑覆土理度5:500M）0.150.200.25有地下建筑绿地地下建筑揽土力度50Omn）0.300.400.40水面水面1.001.001.00注：衣中场均雨量径汨系数指南盘为30mm左看时的南业径流系数.流冰径流系数是指，R现期为2年左右的降Hi峥依流砥径流系数，5.5 .3以下设施的蓄水容积不应计入总蓄水容积:131对径流总量削减没有贡献的设施：如用于削峰的调节塘/池等：2对径流总量削减贡献很小的设施：如转输里植草沟、渗管/渠、初期雨水弃潦、植被缓冲带、人工土壤渗灌设施等；3在径流系数内已综合考虑其空隙的设施：如透水铺装、绿色屋顶结构内的空隙：4受地形条件、汇水面大小等因素影响.无法有效收集径流雨水的设施，1.1.4 荒水设施的蓄水容积计算应满足以卜要求：1具有渗透功能的综合设施，蓄水最大深度应根据该处设施上沿高程最低处确定：2用于接纳初始阶段降雨的南水擢、雨水池等，可蓄水容积应结合所蓄雨水的利用安排确定，雨前不能及时排空的容积不应计入核算年径潦总量控制率的蓄水容积：3每处设施计入总谢制容积不应大于设计降雨量卜其汇水面内的实际降雨径流量。4每处设施计入总调蓄容积应不大于一个周期内排放量、水体渗透地、水面蒸发量和回用量之和，其中排放量根据可排空的体枳确定，回用量根据实际回用水量确定，水体渗透量和水面蒸发量计舔确定。一股取一个周期24h°1.1.5 水体渗透量确定方法：WS=aKJAst,式5.2.5式中液透设施，m'；一一综合安全系数，一般取05U).6:J水力坡降，一般取1；A4一一有效渗透面积，mZ1.一-渗透时间，s,一般取24h：K一一上填渗透系数，ms,在无实测资料时可参考表8.3.1和表832。1.1.6 水面蒸发量确定方法：1水面蒸发疥应根据实测数据确定：2当实测数据缺乏时，可按照下式计算：Q*=52S(4-/I)(I+0.135%B)式5.2.6式中Qa1.水池的水面蒸发量,I/d:S水池的表面积，m:；Pm水面温度下的饱和蒸汽压，Pa：Pi1.空气的蒸汽分压，Pa：Vmd日平均风速，m/So3水面蒸发水量也可采用多年平均逐月蒸发量确定，武汉市多年平均逐月蒸发量可参考表8.4.U5.3 面源污染削减量的简易评估5.3.1 面源污染削减员评估采用TSS和TP双重控制指标，TSS削减指标应满足4.3节面源污染物控制目标，Tp削减指标应满足其排放浓度达到受纳水体环境容量限值要求。5.3.2 确定分区不同日(次)雨量段对应TSS和TP削域量时，需要针对分区特点进行专门研究后提出，当条件不具备时，可根据地表径流污染负荷模数计算污染物削减量，其关系式为：3=17.072H-143.6375.3.2(1)MTT=0.273H-0.0445式5.3.2(2)式中Mss一一污染物SS地表径流污染负荷模数，KgKnF次降水；Mw-污染物TP地表径流污染负荷模数，Kg/Km?次降水：H日(次)均雨量，mm。式531和式532可用于地表状况相同或接近的区域内计算单位面积所产生的径流负荷量，并由此推导出大范围的径流负荷量。注：公式S.321)和S32(2)来源于国家“I五”血人科技+项武汉市汉阳地区水环境质量改善技术与综合示范3的研究成果，该部分研究单位为武汉市环境保护科学研究院，5.3.3 3.3不同的降雨阶段对应不同的污染物负荷比例需要根据对象进行专门研究后提出，当条件不具招时，可根据表5.3.3取值。表5.3.3不同降阚阶段对应污染物范用降雨前段降雨中段降雨后段电盘比例40%30%30%污染物负荷比例80%10%10%5.3.4 确定具体设施的污染物去除率时，需要根据设施特点，结合当地条件进行专门研究后提出，当条件不具备时，可按照表5.3.4取值.表5.3.4不同设施污染物去除率单项设施污染物去除率（以SSth%）透水於铺装80-90透水水泥混凝土80-90透水沥青混凝土80-90绿色屋顶70-80以杂型出物滞留设脩70-95海透堵70-80湿她50-80雨水湿地50-80蓄水池80-90南水搬80-90转输里植草沟35-90干式柩草沟35-90港管/梁35-70植被爆冲行50-75人I：土壤潦灌75-955.4 峰值径流系数的筒易评估5.4 .1峰值流域径潦系数的简易算法建议采用加权平均法。每个地块的峰值潦量径流系数核算，应首先计免该地块不问下垫面的面积，按每类下垫面峰值流量彳仝流系数进行加权平均，得到的径流系数即为该地块的峰值流量径流系数。5.5 .2每类下垫面峰值流量径流系数宜按表5.2.2中的流员径流系数取值。5.5 内涝防治水平的简易评估5.5.1内涝防治水平的评估应包括管网评估和综合防涝水平的评估。5.5.2管网和粽合防涝水平的评估应按照现有规范和标准的核算方法进行。165.6雨水资源化利用水平的简易评估5.6.1 雨水资源化利用水平的评估主要包括化浇灌、道路浇洒和其他生态用水总量的核算及实际设计利用星的核算。5.6.2 绿化潴溉年均用水定额按表5.6.2取值。表5.6.2绿化港微年均用水定额绿化种类级养护二汲养护三级养护1.!X<:.0.220.160.115.6.3道路广场浇洒用水定额根据路面性痂按表5.6.3取值,表5,6.3道路广场浇洒用水定额路面性质碎石路面土路面水泥或沏声路面用水定额(mj11)0.40-0.701.00-1.500.20-0.505.6.4 其他生态用水量主要包括维持水系生态环境需要的补水量，一般为水系蒸发证和下渗量之和与水系设计常水位和设计最低水位之间蓄水量的差值.6规划指引6.1 一般规定6.1.1 海绵城市建设的理念、规划要求和相关措施应贯穿于城市总体规划、专项规划、控制性详细规划和修建性详细规划的全过程。6.1.2 在编制城市总体规划、控制性详细规划和各类专项规划等各类城市规划时，应安邦专门的海绵城市建设相关研究和规划内容，具体内容要求应满足6海绵城市建设技术指南一一低影响开发雨水系统构建的规定.6.1.3 根据实际需要，可单独编制不同层级的海绵城市专门规划。海绵城市专门规划一般可包括：海绵城市总体规划、海绵城市专项控制规划、海绵城市建设规划和海绵建设工程修建性详细规划。6.1.4 海绵城市相关控制指标应通过不同层级的规划逐级落实。6.2 海绵城市总体规划6.2.1 海绵城市总体规划是城市总体规划的重要组成部分，应从宏观上指导全市的海绵城市建设，与总体规划中的其他规划内容进行配合，协调水系、绿地、排水防涝和道路交通等专项与低影响开发的关系,落实海绵城市建设目标。6.3 .2海绵城市总体规划应包括以下基本内容：I应明确海绵城市建设的总体.思路、总体目标和基本途径：2根据需要开展与海绵城市相关的专题研究，划分海绵城市的规划分区：3针对每个规划分区的特点，提出不同分区的海绵城市建设目标和主要控制指标：4协调其他专项或专业规划，提出各类专项或专业规划需要控制的内容。5明确海绵城市Ig大设施的空间布局和规模：6提出海绵城市低影响开发非工程措施方案。7提出海绵城市低影响开发的分期建设方案。7.3城市绿地与广场7.3.1 城市绿地与广场海绵性设计对象包括公园球地、防护绿地及广场用地。7.3.2 城市球地与广场海绵性设计内容包括：I公园绿地的海绵性措施选择应以入渗和减排峰为主，以调蓄和净化为辅。2防护绿地的海绵性措施选择应以入渗为主，净化为辅。3广场用地的海绵性措施选择应以入港为主，调蓄为辅.7.3.3 城市绿地与广场海绵性设计应遵循以下流程：I依据上位规划明确项目的海绵性控制指标；2对用地范用内的现状和规划卜垫面进行解析；3根据控制指标和下垫面解析结果，确定城市绿地内海绵措施的规模和雨水利用总量。4结合上述分析，因地制定，选用适宜的海绵设施，确定其建设形式和布局；图7.3.3城市绿地寸广场海绵性设计流程图般为2OO3mm,并应设100mm的超高。生物滞留设施内应设有溢流设施，可采用溢流竖管，盖篦、溢流井和渗井等.溢流设施顶部一般应低下汇水面100mmO公园绿地内生物滞留设施应根据地形、汇水面积确定规模和形式,生态树池的超高高度可做适当调整，但需满足相关设计规范要求。防护绿地内的生物滞留设施应根据防护类型合理选用。港集周边生物滞留设施宜紧邻港渠分散布置，且单个规模不宜过大，可不设置溢流设施：高乐走廊防护绿地内的生物滞留设施设置，应在符合相关设计规范的前提下谨慎选用。广场用地的生物滞留设施规模应根据汇水面积确定，对丁含道路汇水区域的生物滞留设施应选用植草沟、沉淀池等对径潦雨水进行预处理。污染严重区域应设置初雨奔流设施，弃流量根据下垫面旱季污染物状况确定。4，井、渗管、澹渠城市绿地雨水井可采用港井形式，雨水管采用渗管形式，通过地表、渗管和港井多层次立体渗透，达到加快地表水入渗和吸收的作用。公园绿地内的径流雨水污染较轻微.雨水井可全部采用涵井形式。防护绿地内的径流雨水污染较小，可通过植草沟、沉淀池等对径流雨水进行预处理后溢流入港井。城南广场内的径流雨水污染较严重，不宜采用港井。5水体城市绿地中的水体应具有雨水调蓄和水质净化功能。公园内的水体可根据需要适当收纳周边地块的地表雨水,但收纳乍行道区域的雨水需进行预处理，对F污染严重的区域必须设有初期雨水弃流设施。水体周边应根据水流方向、速度和冲刷强度，合理设置生态咬岸。缓坡入水的生态驳岸，坡度不大于1：8。水体周边植物应结合区域污染源种类，选择具有特定净化功能的植物.水体间传输型旱溪和汇水型旱溪深度控制在200-50Omm,宽度不小于150()nm>公园绿地内景观水体的补水水源，应通过植草沟、生物滞留措施等对径流*I失M*IOT图7.3.5城南绿地与广场海绵措施衔接关系图83武汉市土境渗透系数及土层分布表8.3.1武汉市土壤渗遗系数一览表土侦港透系数K<ms>拈土3.0×108-1.5×107粉质粘土1.5x1.O-M.5x1.O7砂质粘土3.5×IOM.O×1O6填土4.0×10*-7.0×10h砂质填土7.0×106-1.7×105堞顺砂土1.7×1.(hM.0×105砂土>6.0X1.GS粉砂6×IO-IxiO5细砂×<yM×o5中砂6×IO5-2×1O4粗砂2×IO4-6×IO4表8.3.2武汉市典里地区土层分布览农区位土层分/&及埋深土层理深<m)后湖片区人工填土及洪泥0-3.0一般粘性土3-6淤昵质土6-28古田片区人工填士0-2.0般粘性土及淞泥质土2.0-15.0砂层15-50.0二七片区人工填土0-2.0一般粘性土及淤泥垢土2.OI5.O砂层15.045.0滋家矶片区人工填土0-2.0般粘性工及淞泥质土2.0-12.0老粘性土12.0-28.0江汉路一元路片区人工填土0-2.0一般粘性土2.0-12.0眇层12.0-51.0航空路片区人工填土0-2.0一般粘性土2.0-10.0粉土、砂土与粉质粘土10.0-15.0王家墩、汉口火车站片区人工填土0-3.0般粘性土及淤泥场土3.0-15.0粉土、砂土与粉质粘土I5.O-2O.O王家巷钟家村四新沌口片区人工填土0-5.0老粘性土5.0-15.0M*+jjtoBr?fh;C0-35B图851<3).2笈杂型生物滞招设施典型构造示意图生物滞留设施的剂面图及实景图如图851(33和图851(3)4所示图851(3)-3生物滞留设施剖面图
