港口能源消耗在线监测系统建设规范JTS-T+243-2021.docx

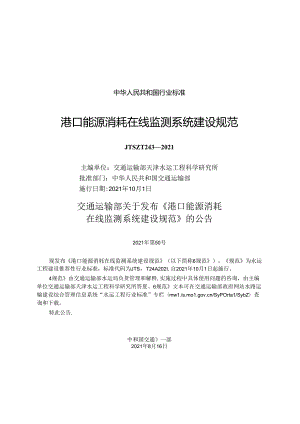

中华人民共和国行业标准港口能源消耗在线监测系统建设规范JTSZT2432021主编单位：交通运输部天津水运工程科学研究所批准部门：中华人民共和国交通运输部施行日期:2021年10月1日交通运输部关于发布港口能源消耗在线监测系统建设规范的公告2021年第50号现发布港口能源消耗在线监测系统建设规范（以下简称6规范）。规范为水运工程建设推荐性行业标准，标准代码为JTS，T24A202I.自2021年10月1日起施行。4规范由交通运输部水运局负货管理和解释,实施过程中具体使用问题的咨询，由主编单位交通运输部天津水运工程科学研究所答夏。6规范文本可在交通运输部政府网站水路运输建设综合管理信息系统“水运工程行业标准”专栏（特此公告.中和国交通）一部2021年8月16日制定说明制定说明陵若社会不断快速发展，经济水平逐渐提高，港口作为综合交通运输体系的重要枢纽,充分利用信息化技术,实时精准监测工艺流程和主要用能设备能耗，对提升能源管理精细化、科学化水平，降低能耗以及峡排放，实现行能减排以及可持续发展具有重要意义。为有效指导和规范港口能源消耗在线监测系统建设，提高港口能源管理智能化水平，降低港口能源单耗和减少二氧化碳排放，促进绿色循环低碳港口建设、助力交通运输行业尽早实现碳达峰，交通运输部水运局组织有关单位，在总结典型港口能源消耗在线监测系统建设经验的基础上，通过深入调台研究，广泛征求意见，反更修改完善，编制完成本规范。本规范共分6章1个附录，并附条文说明。主要包括系统设计、系统施工与调试、质员要求等技术内容.本规范主编单位为交通运输部天津水运工程科学研究所，参编单位为交通运输部水运科学研究所、天津港（集团）有限公司、宁波舟山港集团有限公司、店山港集团股份有限公司、江苏耐维思通科技股份有限公司。本规范编写人员分工如下：1总则：刘磊短杜伟2术语：李国一唐海娣3基本规定：杜伟王金波4系统设计：吴培森刘磊磊李国一唐海娣王得蓉李静郭旭周亿迎王金波王妮妮邱良5系统施工与调试：康仲飞孙磊吴培森杜伟6质量要求：郭旭王妮妮田腾附录A：顾明本规范于2020年11月2日通过部审，2021年8月16日发布，自2021年10月1日起施行。本规范由交通运输部水运局负责管理和解释.各单位在执行过程中发现的问题和意见，清及时函告交通运输部水运局（地址：北京市建国门内大街11号，交通运输部水运局技术处，邮政编码：100736）和本规范管理组（地址：天津市滨海新区塘沽新港二号路2618号，交通运输部天津水运工程科学研究所，邮政编码：300456）,以便修订时参考。目次I总则(I)2术语(2)34本««(3)4礴蝴(4)4.1 一般规定(4)4.2 采集系统设计(4)4.3 传输系统设计(6)4.4 存储系统设计(6)4.5 处理系统设计(6)4.6 运营管理系统设计(7)5系三工与调试(8)5.1 一般规定5.2 设备安装(8)5.3 线缆敷设(9)5.4 供电与接地(9)55系统调试(9)6质量要求(II)附录A本提范用词说明(12)引用名录(13)附加说明本规范主编单位、套编单位、主要起草人、主要审查人、总校人员和暂额人员名单(14)条文说明(17)1总贝I1.1.0.1为规范港口能源消耗在线监测系统建设，提升港口能源管理的信息化水平，推动绿色港口建设，制定本规范.1.0.2本规范适用于港口能源消耗在线监测系统建设的设计、施工。1.0.3港口能源消耗在线监测系统建设除应符合本规范外，尚应符合国家现行有关标准的规定.2术语2.0.1港O能源消耗在线监测系统On1.ineMonitoringSystemofPortEnergyConsumption通过在港口用能设备上安装能耗计量装置，采用有线或无线传输等手段及时采集能耗数据，实现能源消耗在线监测与动态分析功能的硬件系统和软件系统的总称。2.0.2采集系统AcquisitionSystem被测单元自动采集信息过程中所需设备的总称,主要包括能耗计量装置、数据采集器。3基本规定3.0.1港口能源消耗在线监测能耗种类应包括电力和柴油。3.0.2港1.1.设备设施能源消耗量监测应包括装卸生产能源消耗垃、辅助生产能源消耗量和附属生活能源消耗量。3.0.3港口能源消耗在线监测系统的建设不应影响港口袋卸生产、辅助生产和附属生活的既有功能。3.0.4港口能源消耗在线监测系统建设应符合下列规定。3.Q4.1监测仪表、设备的准确度和量程应保证所测结果具有可旅性，监测误差应在被监测项目的相关标准所规定的允许范围以内。3.1 .42监测仪表、设备之间宜采用标准的工业通信协议。3.2 .4.3使用公共通信网络传输数据应配冏防病毒系统。3.0.5港口能源消耗在线监测系统的建设技术应符合技术发展的方向，选择先进、成熟的技术和设备，并易F扩展、维护和升级.3.0.6港口能源消耗在线监测系统建设，宜充分利用现有设备设施，结合现场实际合理设计。4系统设计4.1 一般规定4.1.1 港口能源消耗在线监测系统应包括采集系统、传输系统、存储系统、处理系统和运营管理系统。4.1.2 港口能源消耗在线监测系统应采用能独立运行的监测网络，系统结构宜分散采集、集中管理。系统应具有数据采集、数据传输、数据存储、数据处理、系统运行状态监控和故障诊断等功能。4.1.3 1.3能源消耗在线监测系统设计应依据港口类型和规模、环境条件、监测点布置与数量、管理模式等因素，遵循实用性和适用性的原则，结合港口作业量等相关数据进行能效分析。4.1.4 1.4港口能源消耗在线监测系统建设及升级宜在数据存储、分析等方面与大数据技术相结合，并预留数据交互的接口。4.1.5 港口能源消耗在线监测系统应具有安全性、可靠性和可扩展性。4.2 采集系统设计4.2.1 采集系统应包括电能计殳装置、燃油计量装置、数据采集器等设备。4.2.2 采集系统应具有下列功能：(D具备计量装置静态信息人工录入功能：(2)配置计量装置通信协议、通信通道以及计量装置名称、安装位置等基本属性：(3)实时检测系统内计量装置和传输设备的通信状况，具有故障报警提示功能：(4)设置系统内各采集设备数据采集周期。4.2.3 计量装置准确度应符合现行行业标准£港口能源计量导则B(JT/T1258)的有关规定。4.2.4 电能计量装置的选型应符合下列规定。4.2.4.1 总能耗、分项目林附采用智能化、具有数据远传功能的电表进行计量，其余电能计量装置的选用宜根据投资、测量准确度、安装条件等综合考虑。4.2.4.2 电子式多功能电能表应具有监测和计量三相电流、电压、有功功率、功率因数、有功电能、无功功率等功能。4.2.4.3 电能计知:装置准确度等级有功不应低J1.0级，无功不应低于2.。级.4.2.4.4 电能计量装酉应具有计量数据输出功能，并应符合现行行业标准多功能电能表通信协议(D1.T645)的有关规定。4.2.4.5 电能计房装置应至少能存储前12个月或前12个抄表、结算周期的数据，仪表电源失电后，所有存储的数据保存时间应至少为12个月。4.2.4.6 4.6测量值显示位数不宜少于8位。4.2.4.7电流互感器的准确度等级不应低了0.5级，其性能参数应符合现行国家标准电流口感器3(GB1208)的有关规定。42.4.8电能计量装置安装在有逆功率的回路时，应采用具有双向电能计量的电能计量装置。4.25电能计量设计应符合下列规定。1.1.1.1 入户总变压器出线侧应设置电子式多功能电能表。1.1.1.2 变电所所有出线回路均应设置电子式多功能电能表。1.1.1.3 岸边集装箱起重机、门座起重机等大型设备的变压器出线健，按作业设备供电回路、控制回路、辅助回路宜分别设置电子式多功能电能表。1.1.1.4 功率不小于100kW的用能设备应至少设置一个监测点位，对于作业过程不少于三个工序的用能设备宜设置多个监测点位。4.2.6 燃油计局装置选型应符合下列规定。1 .2.6.1计量准确度应符合港口能源消耗在线监测系统的要求。4 2.6.2燃油计班装置应具有采集瞬时耗量、累积耗辰的功能.4.2.7 燃油计量设计应符合下列规定。42.7.1 用能单位的总输入侧应设置计量装置。42.7.2 2能独立完成生产作业或辅助生产的耗能系统和设备应设置计量装置4.2.8 电能计量装置和燃油计量装置宜实时显示监测所得数据，宜选用液晶屏幕显示方式。4.2.9 数据采集器性能指标应符合下列规定。4.2.9.1 数据采集器应具有本地配置和管理功能，并支持软件升级。4.2.9.2 一台数据采集器应支持不少于32台计量装置设备数据采集。4.2.9.3 据采集器应具有识别和传输计试装置运行状态的能力，支持对数据采集接口、通信接口以及与采集器连接的计量装置的故障定位和诊断，并将故障信息及时传输到系统管理服务器，支持数据加密、断点续传、域名系统(DNS)解析。4.2.9.4 数据采集器应以模块化功能配置支持不同的数据采集应用，支持本地数据传输和远程数据传输4.295采集周期应能根据能耗数据需要采集或自动定时采集。4.2.10与电能计属装置通信的数据采集耕性能指标除应符合第4.2.9条的规定外，尚应符合下列规定。4.2.10.1 数据采集设备的通信协议应符合国家现行标准基于ModbUS协议的工业自动化网络规范(G1.yrI9582)、多功能电能表通信讲议(IXT645)的有关规定，每个接口可独立配置.4.2.10.2 数据采集器应根据应用需要配置.通用串行总线(USB)接口、串行通信接口标准RS485接口、RS232接口、以太网接口或无线网络接口。4.2.10.3数据采集器应支持在不断电情况下更换计成装置.4.2. 10.4数据采集器的网络拓扑结构应能支持总线型、星型等连接方式。在不同的连接方式下，数据采集器应有满足应用需要的通信端口，支持热插拔和即插即用。4.2.11单体作业机械不设置数据管理服务器时应至少设置一台数据采集器。4.2.12能耗数据的采集频率可根据具体需要设置,但不应低于生产数据采集频率。4.3 传，系统设计4.3.1 数据传输系统的性能、技术指标应保证能耗计任装理、数据采集器及控制中心能耗数据监控服务器之间可旅通信。4.3.2 传输方式的选取应综合考虑各类能耗计髭装置的数量、分布、传输距离、环境条件、信息容量和传输设备技术要求等因素。433数据传输系统设计应对设备通信协议和通信通道进行配置。4.3.4 数据包格式应独立于软件和硬件，数据传输宜采用加密方式。4.3.5 当网络发生故障时，数据采集器应存储未能正常实时上报的数据，并在网络连接恢史正常后进行断点续传。4.4 存储系统设计4.4.1 数据存储系统应包括港口能源消耗在线监测数据的控制、存储、交换、供电等功能模块，全部功能模块应支持热桶拔和即插即用。1.4.2数据存储系统应可靠;、稳定、可扩展、易管理、易使用。4.4.3 数据控制功能模块应具有对存储系统进行配置、管理和控制的管理接口。4.4.4 数据交互功能模块应具有支持数据交互的外部接口4.4.5 电源功能应保障系统在最大功耗模式下正常运行4.4.6 数据存储系统应具备下列功能：(1)数据校核功能；(2)数据冗余和及时修建功能:断点续传功能，支持断点上传和断点下载数据：扩展功能，可扩展存储容量或扩展存储系统规模：(5)数据压缩与解压功能：(6)备份和数据恢更功能4.4.7 数据存储系统应与生产数据的采集糠率相对应，至少存储前36个月的能耗数据，并应配有不间断电源。4.5 处理系统设计451处理系统应具备对接收的数据包进行校验、解析、分析等功能。4.5.1 据校脸应具备检杳校验数据包合法性，格式、存储地址及数据采集时间正确性，信息完整性的功能。4.5.3 处理系统应具备将原始能耗数据根据要求分类存储的功能。4.5.4 处理系统应具符将原始能耗数据采集时间规范化，采集频率、计量单位归一化预处理的解析功能。455处理系统应具符对能耗数据进行分析、比较，分类分项、汇总和整合的功能。4.5.6 果用分布式系统架构的各级控制中心应统一时钟。4.6 运营管理系统设计4.a1运营管理系统应具备运行界面管理、用户权限管理、数据输入和输出、数据检索、数据管理与分析、备价等功能。462运行界面管理应包括生产工艺流程、实时曲线、历史曲线、饰图、柱状图等。463用户权限管理功能宜包括创建用户、删除用户、维护用户，设置用户组、维护用户组，授权、权限股证等。分布式管理系统应具备分级授权功能。4.&4授权用户操作运营管理系统宜记录操作过程，操作过程可查询。4.6.5数据输入应具备人工录入功能，应能设置计量装置与各分类、分项能耗的关系。数据应能以电子表格形式输出.4.6.6数据检索应具有用能设备、能源种类、时间间隔等检索功能，并以数据图表形式显示。4.7 .7数据管理与分析应包括下列内容：(1)实时采集数据、事件记录等历史数据管理：(2)图形方式显示测量和参数分析：(3)在数据分析基础上建立的能耗指标。4.8 .8运营管理系统应具有备份功能，宜采用热备冗余4.9 .9运营管理系统宜具备与现有生产管控系统、设备管理系统进行数据交互及综合分析功能。4.6.10运营管理系统应具有能耗阈值设良和报警功能。5系统施工与调试&i一般规定5.1.1 系统施J1.与调试应按设计要求进行。5.1.2 施工前准备应包括下列内容：(1)组织相关人员接收系统设计图纸、资料，勘查施工现场，明确系统施工范围和条件：(2)落实系统设备安装、调试过程中需要的专用工具和检测仪器5.13系统使用的计量装置进场前应进行下列检杳和检测。1 .13.1检查装箱清单和产品外观、合格证书、技术说明书、技术检测报告和证书，核对生产厂家，产品技术参数应与系统设计技术要求相符。5 .1.3.2对于数量较多或有特殊要求的计量袋置，宜进行计量准确度抽样检测，并核对检测结果与设计要求的相符性。5.1.4 安装施工过程质量控制应符合下列规定。5.1.4.1 各工序应按国家现行有关标准进行质IS管理和控制。5.1.4.2 隐蔽工程应检验合格后方可陷蔽。5.1.5 系统调试阶段应逐点核对计后装置位置，逐项核对分类、分顼能耗与现场计量装置读数的准确度。5.2设备安装5.2.1 电力计量装置应按设计要求进行安装，并应符合现行国家标准电气装置安装工程电缆线路施工及验收规范(GB50168)和自动化仪表工程施工及验收规范(GB50093)的有关规定。5.2.2 多功能电能表的安装应符合现行行业标准d多功能电能表(D1.614)的有关规定，并应符合下列规定。5.2.2.1 安装前应进行通电检查和校验。电表准确度等级及安装方式应满足设计要求和现场使用条件。5.2.2.2 使用多功能电力仪表和三相电力分析仪表采集电压信号时，前端应加装过电流保护装置。5.2.2.3 二次回路的连接件应采用铜质制品。5.23电力计量装置安装应断电施工。524燃油计量装置安装严禁现场明火操作，并应符合下列规定。5.2 .4.I燃油计量装置安装过程中应将灭火器材放置在便于取用的位置，5.3 .4.2施工产生碎屑不得掉落于燃油传输设符中5.2.5 燃油计量装汽的安装应符合下列规定。5.2.5.1 加装的燃油计量装置，应进行油量传感器标定。5.2.5.2 装前应关闭前端供油、气阀门，并放尽残留汕。5.2.5.3 计量装置与输油管道应连接紧密，确认无泄漏后通油。5.2.5.4 安装时应采取防火、防爆等措施。5.2.6 传输系统使用的浪涌保护器、信息转换器、中维器、放大器等设备应完好。5.3线缆敷设53.1 线缆的敷设应规范、整齐，接续正确,牢固，标识明晰.穿线管管口防护、封堵规范,并应符合现行国家标准或低压配电设计规范(GB50054),她力装置电测量仪表装置设计规范(GB5(1063)、E电力工程电缆设计标准(GB50217)的仃关规定。53.2 2线缆敷设前应进行检查并满足下列要求。53.2.1 检查所附标志、标签及标注的型号和规格，应与设计相符。53.2.2 杳验电气性能检验报告，应与设计相符。53.2.3 3检杳外包装完好性。外包装完好的应进行观感、长度等抽样检杳：外包装损坏泮重、缆线观感异常、光缆护套有损伤的，应进行测试.53.2.4 4检查传输系统使用的配线模块、信息插座、光纤连接器件等，部件应完整，电气和机械性能应符合质量标准，塑料材质应具有阻燃性能。5.3.3无线传输网络天线的安装应满足设计要求，并根据现场场强测试数据确定安装部位。干路放大器、功分瑞、耦合器等中间设备宜采用保护箱安装5.3.4线缆应接续牢固，保持良好接触.对绞电缆与连接件连接应按规定的连接方式对准线号、线位色标。5.4 供电与接地5.4.1 采集和传输系统设备应通过机箱或机柜的接地体就近接地。5.4.2 传输系统电缆屏蔽层应满足下列要求：(D与连接件屏蔽罩可辨接触：(2)保持端到端可靠连接：(3)在进入控制中心时就近与等电位连接网可靠连接。5.4.3 控制中心设备应按设计要求采取相应的接地、防雷和防浪涌措施。5.5 系统调试551系统谢试应包括谢试准备、单点调试、分类分项调试和整体调试5.5.2调试准备应符合下列规定。5. 5.2.1调试准备文件应主要包括系统设计文件、能耗计量装置和系统产品的使用说明、技术资料等。5.52.2系统调试方案应包括调试程序、测试项R、测试方法、与被计量用能系统的协调方式、相关技术标准和指标等。5.523根据设计图纸等文件，1.场核对计送装用、传输设备安装部位和数发，安装外观、工艺应符合现行国家标准©自动化仪表工程施工及验收规范(GB50093)等的有关规定。5.5.2.4系统内所有有源设备供电电源和接地应牢固可弄。5.5.2.5被计量用能系统应具备采集条件。5.5.3 单点调试应包括下列内容：(D使用调试设备，连接能Ie计量装置数据输出接口，设定初始值：对于具有计量数据累积功能的信息采集设备，设定计量:初始值与计量装置盘面数据在允许误差范用内：(2)开启耗能设备，检查信息采集数据和计量装置盘面数据能正常显示，两者误差符合设计规定：(3)调试完毕笈原能耗计量装置与传输系统的连接：(4)逐一完成各计量装置的调试。5.5.4 分类分项调试应符合下列规定。1.1.1 .1分类分项数据的显示界面和数据列表应正常.1.1.2 分类分项能耗统计数据应随能耗过程显示增和总属。能耗计垃装置、数据采集点地址编码应正确无误，计员装置能盘面值与界面各类、各项数据统计值误差应满足设计要求。5.5.5 整体调试应包括下列内容。555.1检查通信网络，通信信号传输应顺畅无误。5552查核身份认证和数据加密传输，应准确、有效，符合设计要求。5553查核系统白动发送能耗计量数据的内容、发送速度和准确度，均应符合设计规定的功能和指标。K1.6质量要求6.0.1港口能源消耗在线监测系统质量应符合现行国家标准G自动化仪表工程施工及质量验收规范(GB50093)等的有关规定。6.0.2数据有效率应大于98%6.0.3数据完整率应大于99%6.0.4采集和传输设齐在线率应大于99%6.0.5港口能源消耗在线监测系统建设的文档资料应完整，并应包括下列内容：(D设计及变更文件，竣工图纸及相关资料：(2)系统主要材料、设需、仪表的出厂合格证明或检验资料：(3)工程施工资料：(4)障蔽工程记录：(5)仪表设备和材料的产品质量证明文件：(6)系统操作和设备维护说明书：(7)系统调试和试运行记录；(8)其他.附录A本规范用词说明为便于在执行本规范条文时区别对待，对要求严格程度的用词说明如下：(D表示很严格，非这样做不可的，正面词采用“必须”，反面词采用“严禁”：(2)表示严格,在正常情况下均应这样做的，正面词采用“应”，反面词采用“不应”或“不得”：(3)表示允许稍有选择，在条件许可时首先应这样做的，正面词采用''宜"，反面词采用“不宜”；(4)表示允许选择,在一定条件下可以这样做的采用“可”引用标准名录1 .电流互感器(GB1208)2 .基于ModbuS协议的工业自动化网络规范(GRT19582)3 .低压配电设计规范(GB500M)4 .电力装理电测址仪表装置设计规范(GB5(X163)5 .伯动化仪表工程施工及验收规范(GBSa)93)6 .电气装置安装工程电缆线路施工及验收规范(GB50168)7 .电力工程电缆设计标准(GB5()217)8 .港口能源计量导则(JTfT1258)9 .多功能电能表(D1.T6I4)10 .£多功能电能表通信协议(IVTG5)附加说明本规范主编单位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单主编单位：交通运输部天津水运工程科学研究所参编单位，交通运输部水运科学研究所天津港（集团）有限公司宁波舟山港集团有限公司唐山港集团股份有限公司江苏耐维思通科技股份有限公司主要起草人：刘磊磊（交通运输部天津水运工程科学研究所）李国一（交通运愉部天津水运工程科学研窕所）吴培森（交通运输部天津水运工程科学研究所）康仲飞（交通运输部天津水运工程科学研究所）（以下按姓氏笔画为序）王金波（宁波舟山港集团有限公司）王妮妮（交通运输部水运科学研究所）王得蓉（天津港（集团）有限公司）H1.腾（交通运输部天津水运工程科学研究所）孙磊（交通运输部天津水运工程科学研窕所）杜伟（交通运输部天津水运工程科学研究所）李静（交通运输部水运科学研究所）邱良（唐山港集团股份有限公司）周亿迎（交通运输部水运科学研究所）赵大地（交通运输部天津水运工程科学研究所）顾明（交通运输部天津水运工程科学研究所）郭旭（交通运输部天津水运工程科学研窕所）唐海娣（江苏耐维思通科技股份有限公司）主要审查人：解曼莹（以下按姓氏笔画为序）于丹阳、王丹、仇伯强、李伟、李欣、张杰、张亚敏、雌红、陈钢、瑞元、锄、僦除畿孱、黄刚总校人员：谢藏董方、球庆、檀会尊Em柳磊、吴暮、康仲飞、王得蓉、王领、邱良、唐踊管理组人员：冯小香（交通运输部天津水运工程科学研究所）刘磊磊（交通运输部天津水运工程科学研究所）吴培森（交通运输部天津水运工程科学研究所）康仲飞（交通运输部天津水运工程科学研究所）IS中华人民共和国行业标准港口能源消耗在线监测系统建设规范JTS/T24S2021条文说明目次3M三½4系蚓ft计4.1 般规定4.2 采集系统设计4.3 传输系统设计4.4 存储系统设计4.6 运营管理系统设计6ft*要求3基本规定3.0.1目前尚无成熟的液化天然气(1.NG)在线计量装置,甲醇、汽油等能源品种在港口总能源消耗中占比很低，因此本规范未对上述能源品种采用在线监测设备进行能源采集提出要求，在4.2.2、4.6.5条中提出了具备人工录入功能的要求，实现港口所有钝源品种统计分析.3.0.2本条参照G港口能源消耗统计及分析方法(GB.T2I339-2OO8)制定，其中：(1)装卸生产能源消耗嵌是指直接用于装卸生产的能源消耗量：主要包括装卸、水平运输、库场作业、现场照明、客运服务等能源消耗城：柴油主要用于轮胎式集装箱龙门起重机作业及转场、集装箱卡车以及装载机等使用：(2)轴助生产能源消耗量是指直接为装卸生产服务的能源消耗量；主要包括：港作船舶、场区内铁路机乍运输、后方货运汽车、物流公司、机修、候工楼、4产办公楼、理货房、港口设施维护、集装箱冷藏箱保温、港区污水处理、给排水等能源消耗：汽油主要用于现场巡逻东，柴油主要用于后方货运汽车以及叉车、正面吊等流动机械：(3)附属生活能源消耗地是指港口企业所届的生活设施的能源消耗地：汽油主要用于办公用车，柴油主要用于班车。3.0.6本条规定宜充分利用现有设备设施，是为了确保现有配电设施及配电监测系统计量指标满足计量要求的前提卜.，降低检测设备成本投入及尽快推进港口能源消耗在线监测系统的建立。4系统设计4.1 一般规定4. 1.S随苻港口能源消耗在我监测系统不断建设，监测点位也在不断扩展.预留适当的扩展空间，能够便于后期增加监测点位.4.2 采集系统设计4.2.14.14 电力装置电测量仪表装置设计规范3(GB500632017)第4.1.2条对电能表准确度的等级进行了划分。4.2.14.15 据存储要求是依据多功能电能表(DI./T614-2007)中5.5.1.5的有关要求：“至少能存储前12个月或芾12个(结算)抄表周期的总电能和各费率的电能数据，数据转存分界时间为每月最后一日的24时(月初零时)或在每月1、28日内的任意时刻。存储单向或双向最大需量、各费率最大需量及其出现的日期和时间数据。至少能存储前12个月或前12个抄表(结算)周期的数据，数据转存分界时间为每月最后一H的24时(月初零时)或在每月128日内的任意时刻,转存的同时.当月的最大需Ift值应白动复等。对非指定的抄表H,抄表时最大需n值不转存，垃大需量也不复正。”4.2.14.16 2.4.6测量值品示位数要求依据测址数据显示功能要求详细见名多功能电能表(D1.yr6142007)中5.5.1.104.2.5.3 辅助回路含照明、空璃、电梯等设备设除4.2.5.4 根据E用能单位能源计量器具配备和管理通则X(GB171672OO6)''1.3.4表2,电力设备不小于1OOkW加装能酒计员器具；能源消耗在线监测系统中能耗较大的用能设备，-一般选取不小于100kW的用电设备。4.2.5.5 液晶屏幕显示数据能够有效减少人工读取表盘产生的误差。4.2.5.6 据采集器能鲂满足作业机械能耗原始数据的采集、预处理、存储和上传，接受对原始数据和基本统计数据的查询和调阅等功能。4.2.5.7 耗数据的采集频率不低于生产数据采集频率时，可以有针对性地分析能耗与生产之间的内在关系，有利于优化生产工艺，改善能源利用水平。4.3 传输系统设计4. 3.4数据包格式独立于软件和硬件，能够避免对软件和硬件的依敕.同时也减少了对软件和能件的限制,使于不同应用程序之间共享数据.5. 3.5数据传输断点续传带有时间信息，能够瞒保控制中心接收的数据信息与时间信息对应。4.4 存储系统设计4.4.6数据校核功能为数据包传输存储过程中的校核.存储系统具备数据备份和数据恢亚功能，能够避免因系统停电、故障、胡淑等原因造成数据损害。4.6运营管理系统设计4.6.3 用户权限管理功能是根据用户级别设置不同的用户权限，若创建用户较多，用户功能更杂，可以批狂进行用户设置“尤其对于大型监测系统，可以简化工作所，规范化系统管理。4.6.4 运营管理系统记录用户的操作，可以根据操作记录实现操作过程的可查询、可追溯。4.6.5 本条规定应具备人工录入功能，是考虑部分能源皆不能实时采集。4.6.8 运营管理系统的备份功能是指对本系统的备份.6质量要求6.0.2数据有效率是指有效数据占所有数据的比例“数值花有效范围内,并符合业务规则的数据，称为有效数据。受外部因素干扰，导致数据发生异常，这类数据称为无效数据6.0.3数据完赘率是指实际数据量与应该获取数据量的比值。例如，系统每IQ分钟从电能表获取一条数据,则每天获取(60/10)X24=144条，如果当天系统实际获取了120条数据，那么数据的完整率为120/1446.0.4在位率指设备的在线时间和统计时间之间的比值例如,日在线率二日在线分钟/(24×60),周在线率=周在线分钟/(7X24X60)
