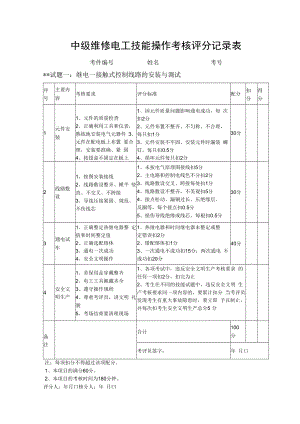

中级维修电工技能操作考核评分记录表考件编号姓名考号*试题一：继电一接触式控制线路的安装与调试序 号主要内容考核要求评分标准配分扣 分得 分1元件安装1、元件的质量检查2、正确利用工具和仪表， 熟练地安装电气元器件 3、元件在配电板上布置 要合理，安装要准确、紧 固4、按钮盒不固定在板上1、因元件质量问题影响通电成功，每 次扣2分2、元件布置不整齐、不匀称、不合理， 每只扣1分3、元件安装不牢固、安装元件时漏装 螺钉，每只扣0.5分4、损坏元件每只扣2分30分2线路敷 设1、按图安装接线2、线路敷设整齐、横平 竖直、不交叉、不跨接3、导线压接紧固、规范、 不伤线芯1、未按电气原理图接线扣5分2、主电路和控制电线色不分扣2分3、线路敷设交叉、跨接每处扣1分4、线路敷设不整齐，不美观扣5分4、接点松动、漏铜过长、压绝缘层、反圈等，每个接点扣0.5分5、损伤导线绝缘或线芯，每根扣0.5分30分3通电试车1、正确整定热继电器整 定值和时间整定值2、正确选配熔体3、通电一次成功4、安全文明操作1、热继电器和时间继电器未整定或整定错误扣2分2、错配熔体扣1分3、一次通电不成功扣15分；两次通电 不成功扣20分40分4安全文 明生产1、劳保用品穿戴整齐2、电工工具佩戴齐全3、遵守操作规程4、尊重考评员，讲文明 礼貌5、考场结束要清理现场1、各项考试中，违反安全文明生产考核要求 的任何一项扣2分，扣完为止2、考生在不同的技能试题中，违反安全文明 生产考核要求同一项内容的，要累计扣分 当考评员发现考生有重大事故隐患时，要立即 予以制止，并每次扣考生安全文明生产总分5 分备 注合计100分考评员签字：年 月口注：每项扣分不得超过该项配分。1、本项目的满分60分。2、本项目的考核时间为180分钟。评分人：年月口核分人：年 月曰试卷B考件编号姓名考号一、试题：安装双重联锁正反转控制线路的安装与调试二、考核要求：1、本项目的满分为1()0分。2、本项目的考核时间为18()分钟。3、采用板前明布线的方法进行安装。200级维修电工备料通知单B序,名称规格与型号单位数 量备 注1三相四线电 源3×380220V> 20A处12三相电动机Y112M-4、4KW、380V、 接法；或自定台13配线板500mm×600mm×20mm块14组合开关HZ10-25/3个15交流接触器CJlO-Io,线圈电压380V只26热继电器JR16-20/3 整定电流 8.8A只17熔断器及熔 芯RL1-15/15只38RL1-15/4只29三联按钮LA4-3H个110接线端子排JX2-1015> 500V、IOA> 15 节条111自攻丝螺钉3×20mr; 3×15个4012绝缘导线BLV2.5mm颜色自定米2513BVR-0.75mm、颜色自定米314
