10建筑结构施工图.ppt

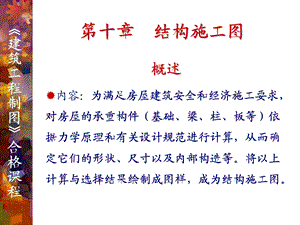

第十章结构施工图,概述 内容：为满足房屋建筑安全和经济施工要求，对房屋的承重构件（基础、梁、柱、板等）依据力学原理和有关设计规范进行计算，从而确定它们的形状、尺寸以及内部构造等。将以上计算与选择结果绘制成图样，成为结构施工图。,续,1.结构设计与施工总说明：抗震设计、场地土质、基础与地基的联接、承重构件的选择、施工注意事项2.结构布置图：按构造分为基础平面布置图、楼层平面布置图、屋面结构布置图构件数量、位置型号、联接 3.结构构件详图：单个构件的构造、形状、材料、尺寸、施工工艺要求,常用构件代号,钢筋混凝土构件图,一.钢筋混凝土结构简介 钢筋混凝土构件图又称为配筋图，表示构件形状、尺寸，以及构件内钢筋的种类、数量、形状、等级、直径、尺寸间距等配置情况。,续,续,续,续,续,续,二.钢筋混凝土构件图的内容与表达,3.构件中各种钢筋，凡是形状、等级、直径、长度不同的，都要给予不同的编号，写在引线一端直径6mm的细实线圆内。并对钢筋的数量，级别，直径，间距。钢筋编号的标注形式,钢筋画法 最后要有钢筋统计表,例图1：钢筋混凝土梁,钢筋混凝土板,钢筋混凝土柱,房屋结构施工图,房屋结构施工图：结构布置图、构件详图结构布置图是房屋承重结构的整体布置图构件详图表达单个构件,一.基础图,雪荷载恒荷载活荷载荷载与地基反力等,续,基础平面图是假想用一个水平面沿剖房屋底层地面将其切开，移去切平面上面部分，向下投射得到的全剖面图。基础平面图比例：一般与建筑平立剖比例相同。定位轴线与编号要标注，并与建筑平面图一致。基础组成示意图,条形基础,基础平面图剖切到的墙体画粗实线基础梁柱用代号表示,续,剖切到的钢筋混凝土涂黑其余可见部分的投影画成细实线基础下面不可见的小洞画成细虚线不可见过梁画成粗虚线尺寸标注：开间、进深与总长、总宽标注剖切符号，构造与尺寸不同的基础都要加画断面图,续,条形基础详图,独立基础,二.楼层结构布置图,假想从每层楼板上方水平剖切房屋并向下投射，用来表示每层楼的承重构件如楼板、梁、柱、墙的平面布置的全剖面图1.图示内容与方法楼层平面图所用的比例、定位轴线与建筑平面图相同。可见钢筋：粗实线可见墙身、楼板轮廓：细实线，不可见虚线,续,结构平面布置图中的预制楼板画出板的轮廓，并在楼板的范围内画一条对角线，沿对角线注写楼板的代号、数量和有关规格。各省制定的预制楼板的标准不完全相同，代号内容也不完全一样，但基本原理相通，如：3YB33-1，最前面的“3”表示板的数量，“YB”为预制板代号，“33”是板长代号，后面的“1”表示所能承受的荷载等级。比正常板宽900mm宽或窄的板在“YB”后加字母“K”或“Z”。,圈梁,过梁,现浇板,钢筋,预制板,构造柱,
