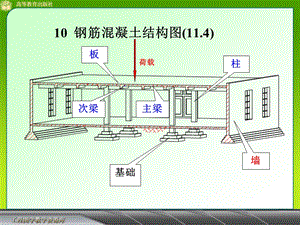

10 钢筋混凝土结构图(11.4),荷载,板,次梁,主梁,柱,基础,墙,常用构件代号(GB/T501052001),KJ,1)混凝土和钢筋混凝土 混凝土的组成：混凝土是由水泥、骨料（砂、石子）、水按一定比例所组成。其抗压强度高，抗拉强度低。,10.1.钢筋混凝土构件概述,钢筋混凝土：由钢筋和混凝土两种材料所组成。,10.2 钢筋,HPB 热轧光面钢筋；HRB 热轧带肋钢筋；RRB 余热处理钢。,1、热轧钢筋种类,（1）钢筋的分类：1）受力筋：构件中承受拉应力和压应力的钢筋。用于梁、板、柱等各种钢筋混凝土构件中。2）箍筋：构件中承受一部分斜拉应力（剪应力），并固定纵向钢筋的位置。用于梁和柱中。3）架立筋：与梁内受力筋、箍筋一起构成钢筋的骨架。4）分布筋：与板内受力筋一起构成钢筋的骨架，垂直于受力筋。5）构造筋：因构造要求和施工安装需要配置的钢筋。钢筋的保护层：为了使钢筋在构件中不被锈蚀，加强钢筋与混凝土的粘结力，在各种构件中的受力筋外面，必须要有一定厚度的混凝土，这层混凝土就被称为保护层。,箍筋,2、钢筋的分类,3、钢筋的弯钩 为了增强钢筋与混凝土之间的锚固能力，将光面钢筋的端部做成弯钩。如果采用螺纹钢筋，一般不需要弯钩。1）标准的半圆弯钩：一个弯钩需增加长度为6.25d。2）箍筋弯钩：箍筋分为封闭式、开口式、抗扭式三种。,一般钢筋常用图例,10.3.钢筋图基本内容,钢筋图包括钢筋布置图、钢筋详图和钢筋明细表等内容。,无论立面图或断面图，构件的可见轮廓线一律用细实线表示；不可见轮廓线画细虚线，有时也可不画；钢筋用粗实线表示；横断面图中被剖到的钢筋用小黑点表示。注意：立、剖面图上都不画材料符号，将混凝土假设为透明体，主要看构件内钢筋的布置。,1）线型规定,2）钢筋编号,(a)好,(b)不好,钢筋必须编号，每类钢筋（即型式、规格、长度相同的钢筋）无论根数多少只编一个号。编号顺序应有规律，一般为自下而上，自左至右，先主筋后分布筋。编号字体规定用阿拉伯数字写在小圆圈内，小圆圈的直径为6mm，编号小圆圈和引出线均为细实线，引出线应指到相应的钢筋上。,受力筋,弯起筋,架立筋,箍筋,（1）钢筋布置图:主要是表明构件内部钢筋的分布情况，所选用的视图、断面图必须具有代表性，充分而清楚地表达钢筋的布置。,（2）钢筋详图:钢筋成型图,是表达构件中每种钢筋加工成型后的形状和尺寸的图样。在图上直接标注钢筋各部分的实际尺寸，并注明钢筋的编号、根数、直径以及单根钢筋的断料长度，它是钢筋断料和加工的依据。,（3）钢筋明细表,钢筋明细表就是将构件中每一种钢筋的编号、型式、规格、根数、单根数、总长度和备注等内容列成表格形式，其是备料、加工以及做材料预算的依据。为了简化作图，有时也将钢筋详图的示意图画在钢筋明细表简图一栏中。,目的：是为了弄清结构内部钢筋的布置情况，以便进行钢筋的断料、加工、绑扎成型。看图时须注意图上的标题栏、有关说明，先弄清楚结构的外形，然后按钢筋的编号次序，逐根看懂钢筋的位置、形状、种类、直径、数量和长度。最后由读图所得的各种钢筋的形状、直径、根数、单根长与钢筋成型图、钢筋明细表逐个逐项的进行核对是否相符。,10.4 配筋图的阅读,例：根据L-1的配筋图和11、33断面图，完成：1）补全2-2、4-4断面图。2）标注钢筋编号。3）标注钢筋尺寸（根数、等级和直径）。,主筋,主筋,主筋,箍筋,主筋,主筋,
