5-框架—剪力墙.ppt

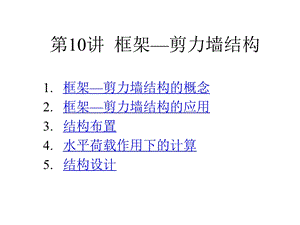

第10讲 框架剪力墙结构,框架剪力墙结构的概念框架剪力墙结构的应用结构布置水平荷载作用下的计算结构设计,1 框架剪力墙结构的概念,在框架结构平面的适当部位设置剪力墙，就形成了框架-剪力墙结构。剪力墙可以利用电梯井筒、也可以根据结构的需要设置，当然，设置剪力墙时应兼顾建筑设计的要求。,典型的框架-剪力墙结构,由于剪力墙的抗侧移刚度远大于框架的抗侧移刚度，所以，框架-剪力墙结构受水平荷载作用时，剪力墙和框架之间的变形差将通过它们之间的连梁或楼板使他们相互作用，使剪力墙承受更多的水平剪力，且结构的侧移也会较纯框架结构显著减小。可见，框架-剪力墙结构比框架结构更适合建造高层结构，根据已有的经验，50层或更高的框架-剪力墙结构也可以建得很经济。,框架-剪力墙结构的抗震性能优于纯框架结构。在地震作用下，剪力墙由于承受大部分的地震作用而首先进入非线性状态，消耗大量的能量输入，而这时框架仍处于弹性工作状态，可以作为抗震设防的第2道防线。,结构布置,框架-剪力墙结构应设计成双向抗侧力体系，抗震设计时，结构两主轴方向均应布置剪力墙。梁与柱或柱与剪力墙的中线宜重合；剪力墙的布置应遵循“均匀、分散、对称、周边”的原则；剪力墙的间距应符合规范中楼盖之间的长宽比要求；,结构高度：不应大于130m（6度）、120m（7度）、100m（8度）和50m（9度）；剪力墙的数量：非抗震设计时，剪力墙的数量和布置应使结构满足承载力和位移要求；抗震设计时，当基本振型地震作用下剪力墙承受的倾覆力矩宜大于总倾覆力矩的50%。,剪力墙的位置,竖向荷载较大处；建筑物的端部；楼梯或电梯井道；平面形状变化处。,周遍、分散、对称,双向布置,竖向荷载较大处,剪力墙间距满足楼板长宽比要求，如7度区不大于3,结构设计,剪力墙的数量抗震设防的第2道防线构造设计,剪力墙的数量,在基本振型地震作用下，框架部分承受地震倾覆力矩大于结构总倾覆力矩的50%时，意味着结构中的剪力墙数量偏少，框架承担了较大的地震作用，此时结构的抗震等级、轴压比应按框架结构的规定执行。其最大适用高度和高宽比限值不宜再按框架-剪力墙的要求执行，但可以比框架结构适当放松，放松的幅度可视剪力墙的数量和剪力墙所承受的倾覆力矩而定。非抗震设计时，框架-剪力墙结构中剪力墙的数量和布置，应使结构满足承载力和位移要求。,抗震设防的第2道防线,框架承担的剪力,结构承担的剪力,构造设计,剪力墙应带边框，或在框架梁高度的剪力墙中设置暗梁；墙板厚度：抗震设计时，一、二级剪力墙的底部加强部位不应小于200mm，且不应小于层高的1/16；在其他情况下，不应小于160mm，且不应小于层高的1/20。若墙板的厚度不能满足上述要求，则应验算墙板的稳定性。,剪力墙的水平钢筋应全部伸入边框柱内，锚固长度不应小于la（非抗震设计）或laE（抗震设计）；剪力墙混凝土等级宜与边框柱相同。剪力墙的设计应将之作为I形截面来考虑，剪力墙的端部钢筋应全部配置在边框柱内。边柱截面宜与该榀框架的其他柱截面相同，边柱的构造要求同一般框架柱。剪力墙底部加强部位边柱的箍筋宜沿全高加密。当带边框的剪力墙上洞口紧邻边框柱时，边框柱的箍筋宜沿柱全高加密。,
