7房屋建筑施工图概述.ppt

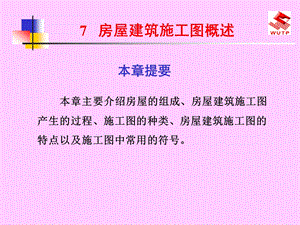

7 房屋建筑施工图概述,本章主要介绍房屋的组成、房屋建筑施工图产生的过程、施工图的种类、房屋建筑施工图的特点以及施工图中常用的符号。,本章提要,本 章 内 容,7.1 房屋的组成7.2 房屋建筑施工图的种类7.3 房屋建筑施工图中常用的符号及画法规定,一幢民用建筑，一般由基础、墙或柱、楼板层、楼梯、屋顶和门窗等六大部分组成，如图7.1所示。,7.1 房屋的组成,图7.1 房屋的基本组成,基础位于建筑的最下面，是建筑墙或柱的扩大部分，承受着建筑上部的所有荷载并将其传给地基。因此，基础应具有足够的强度和耐久性，并能承受地下各种因素的影响。常用的基础形式有条形基础、独立基础、筏板基础、箱形基础、桩基础等。使用的材料有砖、石、混凝土、钢筋混凝土等。,7.1.1 基础,墙在建筑中起着承重、围护和分隔作用。要求墙体根据功能的不同分别具有足够的强度、稳定性、保温、隔热、隔声、防水、防潮等能力，并具有一定的经济性和耐久性。柱子在建筑中的主要作用是承受其上梁、板的荷载，以及附加在其上的其他荷载。要求柱子应具有足够的强度、稳定性和耐久性。,7.1.2 墙或柱,楼板层是楼房建筑水平方向的承重构件，按房间层高将整幢建筑沿水平方向分为若干部分，充分利用了建筑的空间，大大增加了建筑的使用面积。楼板层应具有足够的强度、刚度和隔声能力，并具有防潮、防水的能力。常用的楼板层为钢筋混凝土楼板层。楼板层还应包括地坪，地坪是底层房间与土层相接的部分，它承受底层房间的荷载，因此应具有耐磨、防潮、防水、保温等不同的能力。,7.1.3 楼板层,楼梯是二层及二层以上建筑的垂直交通设施，供人们上下楼层和紧急情况下疏散之用。要求楼梯不仅要有足够的强度和刚度，而且还要有足够的通行能力、防火能力，楼梯表面应具有防滑能力。常用的楼梯有钢筋混凝土楼梯和钢楼梯。,7.1.4 楼梯,屋顶是建筑最上面的围护构件，起着承重、围护和美观作用。作为承重构件，屋顶应有足够的强度，支撑其上的围护层、防水层和上面的附属物。作为围护构件，屋顶主要起着防水、排水、保温、隔热作用。屋顶应具有美化作用，屋顶不同的造型代表着不同的建筑风格，反映着不同的民族、文化，是建筑造型设计的一个主要内容。,7.1.5 屋顶,门主要供人们内外交通，窗则主要起采光、通风作用。门窗都有分隔和围护作用。对某些特殊功能的房间，有时还要求门窗具有保温、隔热、隔声等功能。目前常用的门窗有木门窗、钢门窗、铝合金门窗、塑钢门窗等。,7.1.6 门窗,7.2 房屋建筑施工图的种类,设计人员接受任务后，首先根据设计任务书、有关的政策文件、地质条件、环境、气候、文化背景等，明确设计意图，提出设计方案。在设计方案中应包括总平面布置图、平面图、立面图、剖面图、效果图、建筑经济技术指标，必要时还要提供建筑模型。经过多个方案的比较，最后确定综合方案，即为初步设计。,7.2.1 房屋建筑施工图的设计程序,7.2.1.1 初步设计阶段,在已批准的初步设计的基础上，组织有关各工种的技术人员进一步解决各种技术问题，协调工种之间的矛盾，使设计在技术上合理可行，并进行深入的技术经济比较，使得设计在技术上、经济上都合理可行。,7.2.1.2 技术设计阶段,施工图设计是各工种的设计人员根据初步设计方案和技术设计方案绘制，用来指导施工用的图样。其中，建筑设计人员设计建筑施工图，结构设计人员设计结构施工图，给排水设计人员设计给排水施工图，暖通设计人员设计采暖和通风施工图，建筑电气设计人员设计电气施工图。房屋建筑施工图是为施工服务的，要求准确、完整、简明、清晰。,7.2.1.3 施工图设计阶段,表达建筑的平面形状、内部布置、外部造型、构造做法、装修做法的图样，一般包括施工图首页、总平面图、平面图、立面图、剖面图和详图。,7.2.2 房屋建筑施工图的组成,7.2.2.1 建筑施工图,表达建筑的结构类型，结构构件的布置、形状、连接、大小及详细做法的图样，包括结构设计说明、结构平面布置图和构件详图等内容。,7.2.2.2 结构施工图,设备施工图又分为给水、排水施工图，采暖、通风施工图和电气施工图。一般包括设计说明、平面布置图、空间系统图和详图。,7.2.2.3 设备施工图,装饰施工图是反映建筑室内外装修做法的施工图，包括装饰设计说明、装饰平面图、装饰立面图和装饰详图。一套完整的房屋建筑工程图在装订时要按专业顺序排列，一般为图纸目录、建筑设计总说明、总平面图、建筑施工图、结构施工图、给排水施工图、采暖施工图和电气施工图。,7.2.2.4 装饰施工图,（1）房屋建筑施工图除效果图、设备施工图中的管道线路系统图外，其余采用正投影的原理绘制，因此所绘图样符合正投影的特性。（2）建筑物形体很大，绘图时都要按比例缩小。为反映建筑物的细部构造及具体做法，常配较大比例的详图图样，并且用文字和符号详细说明。（3）许多构配件无法如实画出，需要采用国标中规定的图例符号画出。有时国标中没有的，需要自己设计，并加以说明。,7.2.3 房屋建筑施工图的特点,7.3 房屋建筑施工图中常用的符号及画法规定,建筑工程图样中的图线执行房屋建筑制图统一标准（GB/T 500012001）中的有关图线的规定。,7.3.1 图线,标高是标注建筑物各部位或地势高度的符号。（1）标高的分类 绝对标高 以我国青岛附近黄海的平均海平面为基准的标高。相对标高 在建筑工程施工图中，以建筑物首层室内主要地面为基准的标高。建筑标高 建筑装修完成后各部位表面的标高。结构标高 建筑结构构件表面的标高。,7.3.2 标高,（2）标高的表示法 标高符号是高度为3mm的等腰直角三角形，如图7.2所示。,图7.2 标高符号,在施工图中，确定承重构件相互位置的基准线，称为定位轴线。建筑需要在水平和竖直两个方向进行定位，用于平面定位的称为平面定位轴线，用于竖向定位的称为竖向定位轴线。定位轴线在砖混结构和其他结构中标定的方法不同。,7.3.3 定位轴线,（1）平面定位轴线平面定位轴线的画法及编号 根据房屋建筑制图统一标准（GB/T 500012001）的规定，定位轴线应用细点画线绘制，编号注写在定位轴线端部的圆内。定位轴线的编写方法如图7.3所示。在组合较复杂的平面图中，定位轴线也可采用分区编号，如图7.4所示，编号的注写形式应为“分区号-该分区编号”。,在施工图中，两道承重墙中如有隔墙，隔墙的定位轴线应为附加轴线，附加轴线的编号方法采用分数的形式，如图7.5所示，分母表示前一根定位轴线的编号，分子表示附加轴线的编号。如在1轴线或A轴线前有附加轴线，则在分母中应在1或A前加注0，如图7.6所示。如一个详图适用于几根轴线时，应同时注明各有关轴线的编号，如图7.7所示。,圆形剖面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，从外向内顺序编写。如图7.8所示。折线形平面图中定位轴线的编号可按图7.9所示的形式编写。,平面定位轴线的标定A砖混结构平面定位轴线的标定a承重外墙定位轴线的标定 当底层墙体与顶层墙体厚度相同时，定位轴线距离墙内缘120mm；当底层墙体与顶层墙体厚度不同时，定位轴线距离顶层墙体内缘120mm。如图7.10所示。,b承重内墙定位轴线的标定 承重内墙定位轴线与顶层内墙中线重合，如果承重内墙上下厚度不同，下面较厚，上面对称变薄，定位轴线与上下墙体中线重合；如果上下墙体不是对称形时，则定位轴线与顶层墙体中线重合。如图7.11所示。,c非承重墙定位轴线的标定 由于非承重墙体不承重，因此，其定位轴线的标定可按承重墙定位轴线的方法标定，还可以使墙身内缘与平面定位轴线重合。,d变形缝处定位轴线的标定 在建筑变形缝两侧如为双墙时，定位轴线分别设在距顶层墙体内缘120mm处；如两侧墙体均为非承重墙，定位轴线分别与顶层墙体内缘重合，如图7.12所示。如带有连系尺寸，标定方法如图7.13所示。,B框架结构定位轴线的标定 在框架结构的建筑中，承重柱子分为边柱和中柱。中柱定位轴线的标定与柱子中线重合，边柱的定位轴线一般与顶层柱截面中心重合或距柱外缘250mm处，如图7.14所示。,（2）竖向定位轴线的标定 建筑竖向定位轴线应与楼（地）面面层上表面重合，屋面竖向定位轴线应为屋面结构层上表面与距墙内缘120mm处的外墙定位轴线的相交处，如图7.15所示。,图7.3 定位轴线的编号与顺序,图7.4 定位轴线的分区编号,图7.5 附加轴线的标注,图7.6 起始轴线前附加轴线的标注,图7.7 详图的轴线编号,图7.8 圆形平面定位轴线的编号,图7.9 折线形平面定位轴线的编号,图7.10 承重外墙定位轴线的标定,（a）底层墙体与顶层墙体厚度相同；（b）底层墙体与顶层墙体厚度不同,图7.11 承重内墙定位轴线的标定,（a）定位轴线中分底层墙身；（b）定位轴线偏分底层墙身,图7.12 变形缝处的定位轴线的标定,（a）按外承重墙处理；（b）按非承重墙处理,图7.13 变形缝处带连系尺寸的定位轴线的标定,（a）按外承重墙处理；（b）按非承重墙处理,图7.14 框架结构柱定位轴线的标定,（a）中柱；（b）边柱,图7.15 竖向定位轴线的标注,（a）砖墙楼地面的竖向定位；（b）屋面竖向定位,在图样中，如某一局部另绘有详图，应以索引符号索引。详图的位置和编号应以详图符号表示，如表7.1所示。零件、钢筋、杆件、设备等的编号应以直径为46mm（同一图样应保持一致）的细实线圆绘制，其编号应用阿拉伯数字按顺序编写。,7.3.4 索引符号与详图符号,表7.1 索引符号与详图符号,引出线应以细实线绘制，采用水平方向的直线，或与水平方向成30、45、60、90的直线，或经上述角度再折为水平线。文字说明应注写在水平线的上方，也可注写在水平线的端部。索引详图的引出线应与水平直线相连接。如图7.16所示。同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线，如图7.17所示。多层构造或多层管道共用引出线，应通过被引出的各层如图7.18所示。,7.3.5 引出线,图7.16 引出线,图7.17 共用引出线,图7.18 多层构造引出线,如图7.19所示，指北针的圆的直径为24mm，细实线绘制，指针头部应注写“北”或“N”。当图样较大时，指北针可放大，放大后的指北针，尾部宽度为圆直径的1/8。,7.3.6 指北针,图7.19 指北针,
