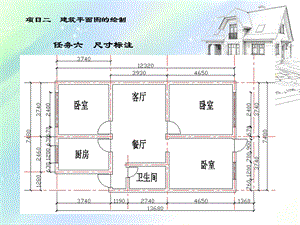

,项目二 建筑平面图的绘制任务六 尺寸标注,1.尺寸标注的规则与组成,由于尺寸标注对传达有关设计元素的尺寸和材料等信息有着非常重要的作用，因此在对图形进行标注前，应先了解尺寸标注的组成、类型、规则及步骤等。尺寸标注的规则 尺寸标注的组成 尺寸标注的类型 创建尺寸标注的步骤,项目二 建筑平面图的绘制任务六 尺寸标注,1.1 尺寸标注的规则,在AutoCAD 2009中，对绘制的图形进行尺寸标注时应遵循以下规则:物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中的尺寸以mm为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如m及cm等。图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。,1.2 尺寸标注的组成,在工程绘图中，一个完整的尺寸标注应由标注文字、尺寸线、尺寸界线、尺寸线的端点符号及起点等组成。,1.3 尺寸标注的类型,AutoCAD 2009提供了十余种标注工具以标注图形对象，使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注。,1.4 创建尺寸标注的步骤,在AutoCAD中对图形进行尺寸标注的基本步骤如下：(1)单击“菜单浏览器”按钮，在弹出的菜单中选择“格式”|“图层”命令，在打开的“图层特性管理器”对话框中创建一个独立的图层，用于尺寸标注。(2)单击“菜单浏览器”按钮，在弹出的菜单中选择“格式”|“文字样式”命令，在打开的“文字样式”对话框中创建一种文字样式，用于尺寸标注。(3)单击“菜单浏览器”按钮，在弹出的菜单中选择“格式”|“标注样式”命令，在打开的“标注样式管理器”对话框设置标注样式。(4)使用对象捕捉和标注等功能，对图形中的元素进行标注。,2 创建与设置标注样式,在AutoCAD中，使用标注样式可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。本节将着重介绍使用“标注样式管理器”对话框创建标注样式的方法。新建标注样式 设置直线 设置符号和箭头 设置文字 设置调整 设置主单位 设置单位换算 设置公差,2.1 新建标注样式,要创建标注样式，单击“菜单浏览器”按钮，在弹出的菜单中选择“格式”|“标注样式”命令，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“标注样式”按钮，打开“标注样式管理器”对话框。单击“新建”按钮，在打开的“创建新标注样式”对话框中创建新标注样式。,2.2 设置直线,在“新建标注样式”对话框中，使用“线”选项卡可以设置尺寸线和尺寸界线的格式和位置。,2.3 设置符号和箭头,在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以设置箭头、圆心标记、弧长符号和半径标注折弯的格式与位置。,2.4 设置文字,在“新建标注样式”对话框中，可以使用“文字”选项卡设置标注文字的外观、位置和对齐方式。,2.6 设置主单位,在“新建标注样式”对话框中，可以使用“主单位”选项卡设置主单位的格式与精度等属性。,2.7 设置单位换算,在AutoCAD 2009中，通过换算标注单位，可以转换使用不同测量单位制的标注，通常是显示英制标注的等效公制标注，或公制标注的等效英制标注。在标注文字中，换算标注单位显示在主单位旁边的方括号 中。,2.8 设置公差,在“新建标注样式”对话框中，可以使用“公差”选项卡设置是否标注公差，以及以何种方式进行标注。,3 长度型尺寸标注,长度型尺寸标注用于标注图形中两点间的长度，可以是端点、交点、圆弧弦线端点或能够识别的任意两个点。在AutoCAD 2009中，长度型尺寸标注包括多种类型，如线性标注、对齐标注、弧长标注、基线标注和连续标注等。线性标注 对齐标注 弧长标注 基线标注 连续标注,3.1 线性标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“线性”命令(DIMLINEAR)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“线型”按钮，可创建用于标注用户坐标系XY平面中的两个点之间的距离测量值，并通过指定点或选择一个对象来实现，此时命令行提示如下信息:指定第一条尺寸界线原点或:,3.2 对齐标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“对齐”命令(DIMALIGNED)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“对齐”按钮，可以对对象进行对齐标注，命令行提示如下信息:指定第一条尺寸界线原点或:,3.3 弧长标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“弧长”命令(DIMARC)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“弧长”按钮，可以标注圆弧线段或多段线圆弧线段部分的弧长。当选择需要的标注对象后，命令行提示如下信息:指定弧长标注位置或 多行文字(M)/文字(T)/角度(A)/部分(P)/引线(I):,3.4 基线标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“基线”命令(DIMBASELINE)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“基线”按钮，可以创建一系列由相同的标注原点测量出来的标注。与连续标注一样，在进行基线标注之前也必须先创建(或选择)一个线性、坐标或角度标注作为基准标注，然后执行DIMBASELINE命令，此时命令行提示如下信息:指定第二条尺寸界线原点或 放弃(U)/选择(S):,3.5 连续标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“连续”命令(DIMCONTINUE)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注都从前一个标注的第二个尺寸界线处开始。,4 半径、直径和圆心标注,在AutoCAD中，可以使用“标注”菜单中的“半径”、“直径”与“圆心”命令，标注圆或圆弧的半径尺寸、直径尺寸及圆心位置。半径标注 折弯标注 直径标注 圆心标记,4.1 半径标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“半径”命令(DIMRADIUS)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“半径”按钮，可以标注圆和圆弧的半径。执行该命令，并选择要标注半径的圆弧或圆，此时命令行提示如下信息:指定尺寸线位置或 多行文字(M)/文字(T)/角度(A):,4.2 直径标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“直径”命令(DIMDIAMETER)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“直径标注”按钮，可以标注圆和圆弧的直径。,4.4 圆心标记,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“圆心标记”命令(DIMCENTER)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆心的圆弧或圆即可。,5 修改对象的形状和大小,在AutoCAD 2009中，除了前面介绍的几种常用尺寸标注外，还可以使用角度标注及其他类型的标注功能，对图形中的角度、坐标等元素进行标注。角度标注 折弯线性标注 多重引线标注 坐标标注 快速标注 标注间距和标注打断,5.1 角度标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“角度”命令(DIMANGULAR)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“角度”按钮，都可以测量圆和圆弧的角度、两条直线间的角度，或者三点间的角度。执行DIMANGULAR命令，此时命令行提示如下:选择圆弧、圆、直线或:,5.2 折弯线性标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“折弯线性”命令(DIMJOGLINE)，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“折弯线”按钮，都可以在线性或对齐标注上添加或删除折弯线。此时只需选择线性标注或对齐标注即可。,5.3 多重引线标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“多重引线”命令(MLEADER)，或在“功能区”选项板中选择“注释”选项卡，在“多重引线”面板中单击“多重引线”按钮，都可以创建引线和注释，并且可以设置引线和注释的样式。,5.4 快速标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“快速标注”命令，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“快速标注”按钮，都可以快速创建成组的基线、连续、阶梯和坐标标注，快速标注多个圆、圆弧，以及编辑现有标注的布局。,6 编辑标注对象,在AutoCAD 2009中，可以对已标注对象的文字、位置及样式等内容进行修改，而不必删除所标注的尺寸对象再重新进行标注。编辑标注 编辑标注文字的位置 替代标注 更新标注 尺寸关联,6.1 编辑标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“文字对齐”|“默认”命令，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“恢复默认文字位置”按钮，即可编辑已有标注的标注文字内容和放置位置，此时命令行提示如下:输入标注编辑类型 默认(H)/新建(N)/旋转(R)/倾斜(O):,6.2 编辑标注文字的位置,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“对齐文字”子菜单中的其他命令，可以修改尺寸的文字位置。选择需要修改的尺寸对象后，命令行提示如下:指定标注文字的新位置或 左(L)/右(R)/中心(C)/默认(H)/角度(A):,6.3 替代标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“替代”命令(DIMOVERRIDE)，可以临时修改尺寸标注的系统变量设置，并按该设置修改尺寸标注。该操作只对指定的尺寸对象作修改，并且修改后不影响原系统的变量设置。执行该命令时，命令行提示如下:输入要替代的标注变量名或 清除替代(C):,6.4 更新标注,单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”|“更新”命令，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“更新”按钮，都可以更新标注，使其采用当前的标注样式，此时命令行提示如下:输入标注样式选项保存(S)/恢复(R)/状态(ST)/变量(V)/应用(A)/?:,6.5 尺寸关联,尺寸关联是指所标注尺寸与被标注对象有关联关系。如果标注的尺寸值是按自动测量值标注，且尺寸标注是按尺寸关联模式标注的，那么改变被标注对象的大小后相应的标注尺寸也将发生改变，即尺寸界线、尺寸线的位置都将改变到相应的新位置，尺寸值也改变成新测量值。反之，改变尺寸界线起始点的位置，尺寸值也会发生相应的变化。,
