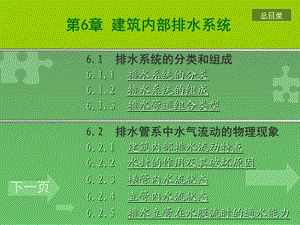

第5章 建筑内部的排水系统,6.1 排水系统的分类和组成6.1.1排水系统的分类6.1.2排水系统的组成6.1.3排水管道组合类型6.2 排水管系中水气流动的物理现象6.2.1建筑内部排水流动特点6.2.2水封的作用及其破坏原因6.2.3横管内水流状态6.2.4立管内水流状态6.2.5排水立管在水膜流时的通水能力,第6章 建筑内部排水系统,下一页,第5章 建筑内部的排水系统,6.2 排水管系中水气流动的物理现象6.2.5排水立管在水膜流时的通水能力6.2.6立管内压力波动的因素及防止措施6.3 排水管道的布置与敷设6.3.1布置与敷设的原则6.3.2卫生器具的布置与敷设6.3.3排水横直管布置与敷设6.3.4排水立管的布置与敷设6.3.5横干管及排出管的布置与敷设6.3.6通气系统的布置与敷设,第6章 建筑内部排水系统,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.1排水系统的分类,生活污水排水系统,屋面雨水排水系统,生活废水排水系统,生活排水系统,工业废水排水系统,排水系统分类,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.1排水系统的分类,器具通气排水方式,伸顶通气排水方式,有特制配件伸顶通气排水方式,专用通气排水方式,环形通气排水方式,排水系统分类,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.1排水系统的分类,重力流排水系统利用重力势能作为排水动力，管系排水按一定充满度设计，管系内水压基本与大气压力相等的排水系统。,压力流排水系统利用重力势能或水泵等其它机械动力满管排水设计，管系内整体水压大于(局部可小于)大气压力的排水系统。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,基本要求：1.系统能迅速通畅地将污废水排到室外；2.排水管道系统气压稳定，有毒有害气体不进入室内，保持室内环境卫生；3.管线布置合理，简短顺直，工程价低。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,排水管道,清通设备,提升设备,建筑内部排水系统的基本组成部分,污水局部处理构筑物,用来满足日常生活和生产过程中各种卫生要求，收集和排除污废水的设备。包括：,卫生器具和生产设备的受水器,1.便溺器具2.盥洗、沐浴器具3.洗涤器具4.地漏,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,排水管道包括：器具排水管，排水横直管、立管、埋地干管和排出管。按管道设置地点、条件及污水的性质和成分建筑内部排水管材主要有：塑料管、铸铁管、钢管和带釉陶土管，工业废水还可用陶瓷管、玻璃钢管、玻璃管等。,卫生器具和生产设备的受水器,清通设备,提升设备,建筑内部排水系统的基本组成部分,污水局部处理构筑物,排水管道,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,清通设备,提升设备,建筑内部排水系统的基本组成部分,污水局部处理构筑物,a.塑料管：目前在建筑内使用的排水塑料管是硬聚氯乙烯塑料管(简称UPVC管)。b.铸铁管c.钢管：主要用于洗脸盆、小便器、浴盆等卫生器具与横支管间的连接短管，管径一般为32、40、50mm。d.带釉陶土管：耐酸碱腐蚀，主要用于排放腐蚀性工业废水,室内生活污水埋地管也可用陶土管。,排水管道,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,清通设备,提升设备,建筑内部排水系统的基本组成部分,通气管道系统 设置原因：建筑内部排水管道是水气两相流，为防止因气压波动造成的水封破坏，使有毒有害气体进入室内，需设置通气系统。,污水局部处理构筑物,排水管道,在地下建筑物的污废水不能自流排至室外检查井的时候设置提升设备。建筑内部污废水提升包括：污水泵的选择，污水集水池容积确定和污水泵房设计。1.污水水泵常用设备：潜水泵、液下泵和卧式离心泵。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,排水管道,清通设备,建筑内部排水系统的基本组成部分,污水局部处理构筑物,提升设备,2.集水池集水池容积与水泵启动方式有关：a.水泵自动启动时，集水池容积不小于最大一台泵5min的出水量，水泵每小时启动次数不超过6次；b.水泵手动启动时，生活污水集水池容积不大于6h平均小时污水量，工业废水按工艺要求定。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,排水管道,清通设备,建筑内部排水系统的基本组成部分,污水局部处理构筑物,提升设备,3.污水泵房污水泵房应有良好的通风装置，并靠近集水池。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,排水管道,清通设备,建筑内部排水系统的基本组成部分,污水局部处理构筑物,提升设备,清通设备作用:疏通建筑内部排水管道，保障排水通畅。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,排水管道,提升设备,建筑内部排水系统的基本组成部分,污水局部处理构筑物,清通设备,1.化粪池和生活污水局部处理定义：化粪池是一种利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物的最初级处理构筑物。优点：结构简单、便于管理、不消耗动力和造价低。缺点：有机物去除率低，出水呈酸性，有恶臭，臭气污染空气，影响环境卫生。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,排水管道,清通设备,建筑内部排水系统的基本组成部分,提升设备,污水局部处理构筑物,2.隔油井隔油井设计的控制条件：污水在隔油井内停留时间t和污水在隔油井内水平流速v，取值见下表。隔 油 井 设 计 参 数,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,排水管道,清通设备,建筑内部排水系统的基本组成部分,提升设备,污水局部处理构筑物,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,排水管道,清通设备,建筑内部排水系统的基本组成部分,提升设备,污水局部处理构筑物,隔油井设计计算按下列公式进行：,VQmaxt,隔油井有效容积，m3；含油污水设计流量，m3/s；污水在隔油井中停留时间，min；,隔油井设计示范 CAD 设计图在这里单击鼠标左键查看,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.2排水系统的组成,卫生器具和生产设备的受水器,排水管道,清通设备,建筑内部排水系统的基本组成部分,提升设备,污水局部处理构筑物,3.降温池建筑物附属的发热设备和加热设备排污水及工业废水的水爆清砂排水水温超过城市污水排入下水道水质标准中不大于40OC的规定时，应进行降温处理。降温池降温的方法：a.二次蒸发；b.水面散热；c.加冷水降温。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.3排水管道组合类型,建筑内部污废水排水管道系统按排水立管和通气立管的设置情况分为：1.单立管排水系统,a.无通气立管的单立管排水系统 定义及适用条件：这种形式的立管顶部不与大气连通，适用于立管短，卫生器具少，排水量少，立管顶端不便伸出屋面的情况。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.3排水管道组合类型,5F4F3F2F1F1B,b.有通气立管的单立管排水系统定义及适用条件：排水立管向上延伸，穿出屋顶与大气连通，适用于一般多层建筑。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.3排水管道组合类型,5F4F3F2F1F1B,c.特制配件单立管排水系统定义及适用条件：在横支管与立管连接处，设置特制配件代替一般的三通；在立管底部与横干管或排出管连接处设置特制配件代替一般弯头。适用于各类多层、高层建筑。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.3排水管道组合类型,7F3F2F1F1B,2.双立管排水系统定义及适用条件：由一根排水立管和一根通气立管组成。适用于污废水合流的各类多层和高层建筑。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.3排水管道组合类型,5F4F3F2F1F1B,3.三立管排水系统定义及适用条件：由一根生活污水立管，一根生活废水立管共用一根通气立管组成，属外通气系统，适用于生活污水和生活废水需分别排出室外的各类多层、高层建筑。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.1 排水系统的分类和组成6.1.3排水管道组合类型,5F4F3F2F1F,建筑内部排水系统中是水、气、固三种介质的复杂运动。其中固体物较少，可以简化为水气两相流。其特点为：,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.1建筑内部排水流动特点,1.水封的作用水封利用一定高度的静水压力来抵抗排水管内气压变化，防止管内气体进入室内的措施。水封的设置：水封设在卫生器具排水口下，通常用存水弯来实施。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.2水封的作用及其破坏原因,.水封破坏因静态和动态原因造成存水弯内水封高度减少，不足以抵抗管道内允许的压力变化值(25mmH2O)时，管道内气体进入室内的现象叫水封破坏。水封的破坏与水封的强度有关。水封的强度：是指存水弯内水封抵抗管道系统内压力变化的能力，其值与存水弯内水量损失有关。水封水量损失越多，水封强度越小，抵抗管内压力波动的能力越弱。,Flash格式演示动画 在这里单击鼠标左键播放,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.2水封的作用及其破坏原因,1.能量竖直下落的污水具有较大的动能，进入横管后，由于改变流动方向，流速减小，转化为具有一定水深的横向流动。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.3横管内水流状态,2.水流状态污水由竖直下落进入横管后，横管中的水流状态可分为：急流段、水跃及跃后段、逐渐衰减段。a.急流段水流速度大，水深较浅，冲刷能力强。b.急流段末端由于管壁阻力使流速减小，水深增 加形成水跃。c.在水流继续向前运动中，由于管壁阻力，能量 逐渐减小，水深逐渐减小，趋于均匀流。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.3横管内水流状态,3.管内压力竖直下落的大量污水进入横管形成水跃，管内水位骤然上升，以至于充满整个管道断面，使水流中挟带的气体不能自由流动，短时间内横管中压力突然增加。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.3横管内水流状态,立管内水流状态特点：立管内水流呈竖直下落流动状态，水流能量转换和管内压力变化很剧烈。1.排水立管水流特点：a.断续的非均匀流b.水气两相流c.管内压力变化,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.4立管内水流状态,2.水流流动状态相关因素：在部分充满水的排水立管中，水流运动状态与排水量、水质、管壁粗糙度、横支管与立管连接处的几何形状、立管高度及同时向立管排水的横支管数目等因素有关。通过实验发现，随着流量的不断增加，立管中水流状态主要经过个阶段：1.附壁螺旋流 2.水膜流 3.水塞流,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.4立管内水流状态,在水膜流状态，当到达终限流速时,水膜下降流速和厚度保持不变，立管内通水能力也不变，表达式为：Vt t,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.5排水立管在水膜流时的通水能力,排水流量，L/s；终限流速，m/s；终限流速时过水断面积，cm2；,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.6立管内压力波动的因素及防止措施,1.影响排水立管内部压力的因素 在普通单立管系统中，水流由横支管进入立管，在立管中呈水膜流状态挟气向下流动，空气从伸顶通气管顶端补入。水舌：水流在冲击流状态下，由横支管进入立管下落，在横支管与立管连接部短时间内形成的水力学现象。水舌阻力系数与排水量大小，横支管与立管连接处的几何形状有关。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.6立管内压力波动的因素及防止措施,立管内最大负压值，Pa；空气密度，kg/m3；管壁粗糙高度，m；排水流量，L/s；管道内径，cm；空气阻力系数。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.6立管内压力波动的因素及防止措施,P1KpQdj,由上式可以得出：立管内最大负压值的大小与排水立管内壁粗糙高度和管径成反比；立管内最大负压值的大小与排水流量、终限流速以及空气总阻力系数成正比。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.6立管内压力波动的因素及防止措施,2.稳定立管压力增大通水能力的措施当管径一定时，在影响立管压力波动的因素中，可以调整改变的主要因素：终限流速vt和水舌阻力系数K。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.6立管内压力波动的因素及防止措施,终限流速,其他因素，或影响较小或不能随意调整改变。,水舌阻力系数,vt,K,当排水立管内采取一些增阻消能措施，减小水流下降速度，一方面可以减小立管内的负压，防止水封破坏，另一方面可以增加水膜厚度，增大了通水能力，常见的措施有：,终限流速,vt,a.增加管内壁粗糙高度Kp，使水膜与管壁间的界面力增加，减小水流下降速度。b.立管上隔一定距离设乙字弯(56层)消能，有实验表明可以减小流速50%左右。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.6立管内压力波动的因素及防止措施,c.利用横支管与立管连接处的特殊构造，发生溅水现象，使下落水流与空气混合，形成密度小的水沫状水气混合物，减小下降速度。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.6立管内压力波动的因素及防止措施,终限流速,vt,d.使由横支管排出的水流沿切线方向进入立管，在重力与离心力共同作用和管壁的限定下，水流旋转而下，其垂直方向的下落速度大幅度降低。,e.对立管内壁作特殊处理，增加水与管壁间的附着力。,设置通气立管，常有的有专用通气立管，主通气立管和副通气立管三种。其中专用通气立管在通气系统中属中级标准。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.2 排水管系中水气流动的物理现象 6.2.6立管内压力波动的因素及防止措施,水舌阻力系数,K,设通气立管后，向负压区补充的空气不经过水舌，水舌阻力系数K0，立管内负压减小。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.1布置与敷设的原则,1.根据卫生间和公共厕所的平面尺寸、所选用的卫生器具类型和尺寸布置卫生器具。既要考虑使用方便，又要考虑管线短，排水通畅，便于维护管理。2.卫生器具的安装高度应使其使用方便，功能正常发挥。3.地漏应设在：地面最低、易于溅水的卫生器具附近。地漏不宜设在：排水支管顶端，以防止卫生器具排放的固体杂物在卫生器具和地漏之间横支管内沉淀。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.2卫生器具的布置与敷设,1.排水横支管不宜太长，尽量少转弯，一根支管连接的卫生器具不宜太多。2.横支管不得穿过沉降缝、烟道、风道。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.3排水横直管布置与敷设,卫生间排水系统透视图 CAD 设计图在这里单击鼠标左键查看,3.横支管不得穿过有特殊卫生要求的生产厂房、食品及 贵重商品仓库、通风小室和变电室。4.横支管不得布置在遇水易引起燃烧、爆炸或损坏的原 料、产品和设备上面，也不得布置在食堂、饮食业的主 副食操作烹调的上方。5.横支管与楼板和墙应有一定的距离，便于安装和维修。6.当横支管悬吊在楼板下，接有2个及2个以上大便器，或3个及3个以上卫生器具时，横支管顶端应升至上层地面设清扫口。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.3排水横直管布置与敷设,4.立管应设检查口，其间距不大于10m，但底层和最高层必须设。平顶建筑物可用通气管顶口代替最高层的检查口。检查口中心至地面距离为1m，并应高于该层溢流水位最低的卫生器具上边缘0.15m。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.4排水立管的布置与敷设,1.立管应靠近排水量大，水中杂质多，最脏的 排水点处。,3.立管宜靠近外墙，以减少埋地管长度，便于清通和维修。,2.立管不得穿过卧室、病房，也不宜靠近与卧室相邻的内墙。,1.排出管以最短的距离排出室外，尽量避免在室内转弯。2.建筑层数较多时，应按下表确定底部横管是否单独排出。最低横支管与立管连接处至立管管底的最小距离,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.5横干管及排出管的布置与敷设,3.埋地管不得布置在可能受重物压坏处或穿越生产设备基础。4.埋地管穿越承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m。5.湿陷性黄土地区的排出管应设在地沟内，并应设检漏井。6.距离较长的直线管段上应设检查口或清扫口，其最大间距见下页表格。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.5横干管及排出管的布置与敷设,污水横管的直线管段上检查口或清扫口之间的最大距离,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.5横干管及排出管的布置与敷设,7.排出管与室外排水管连接处应设检查井，检查井中心到建筑物外墙的距离不宜小于3m。检查井至污水立管或排出管上清扫口的距离不大于下表中的数值。室外检查井中心至污水立管或排出管上清扫口的最大长度,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.5横干管及排出管的布置与敷设,1.生活污水和散发有毒气体的生产污水管道应设伸顶通气管。2.连接4个及4个以上卫生器具，且长度大于12m的横支管和连接6个及6个以上大便器的横支管上要设环形通气管。3.对卫生、安静要求高的建筑物内，生活污水管道宜设器具通气管。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.6通气系统的布置与敷设,4.器具通气管和环形通气管与通气管连接处应高于卫生器具上边缘0.15m，按不小于0.01的上升坡度与通气立管连接。5.专用通气立管每隔2层，主通气管每隔810层设结合通气管与污水立管连接。结合通气管下端宜在污水横支管以下与污水立管以斜三通连接，上端可在卫生器具上边缘以上不小于0.15m处与通气立管以斜三通连接。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.6通气系统的布置与敷设,6.专用通气立管和主通气立管的上端可在最高层卫生器具上边缘或检查口以上不小于0.15m处与污水立管以斜三通连接，下端在最低污水横支管以下与污水立管以斜三通连接。7.通气立管不得接纳污水、废水和雨水，通气管不得与通风管或烟道连接。,第5章 建筑内部的排水系统,第6章 建筑内部排水系统6.3 排水管道的布置与敷设 6.3.6通气系统的布置与敷设,
