在线考试系统流程图.doc

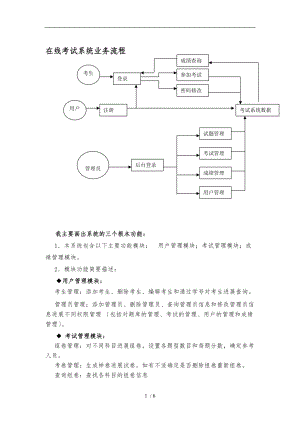

成绩查询在线考试系统业务流程考生参加考试登录密码修改考试系统数据库注册用户试题管理考试管理管理员成绩管理后台登录用户管理我主要画出系统的三个根本功能：1本系统包含以下主要功能模块： 用户管理模块；考试管理模块；成绩管理模块。2模块功能简要描述：用户管理模块：考生管理：添加考生、删除考生、编辑考生和通过学号对考生进展查询。管理员管理：添加管理员、删除管理员、查询管理员信息和修改管理员信息进展不同权限管理包括对题库的管理、考试的管理、用户的管理和成绩管理。 考试管理模块：组卷管理：对不同科目进展组卷，设置各题型数目和每题分数，确定参考人员。考卷管理：生成样卷进展试卷，如有不适确定是否删除组卷重新组卷。查询组卷：查找各科目的组卷信息成绩管理模块：查看考生成绩：按科目查询，查询不同科目的全部考生的成绩；按考生信息查询，查询同一考生进展哪些科目的考试。修改考生成绩：对考生成绩可进展修改。在线考试系统数据流程图在线考试系 统考生考生信息管理员成绩成绩D1考试系统数据库图1 在线考试系统的顶层数据流图管理员P1用户管理P2考试管理管理权限1管理权限2管理权限3考试信息用户信息考生成绩P3成绩管理图2、在线考试系统第一层数据流图P1 P1.1考生管理考生信息D2考生信息管理权限1管理员 P1.2管理员管理管理员信息管理权限1管理员信息D3图3、用户管理的展开数据流P1.1P1.1.1查询考生P1.1.3删除考生P1.1.4增加考生P1.1.2编辑考生管理员考生信息考生信息考生信息考生信息D2考生信息考生信息考生信息考生信息考生信息图4、考生管理展开数据流图管理员信息P1.2P1.2.1查询管理员P1.2.2增加管理员P1.2.3编辑管理员修改权限P1.2.4删除管理员管理员信息管理员管理员信息管理员信息管理员信息管理员信息管理员信息管理员信息管理员信息D3图5、 管理员管理展开数据流图 P2P2.1科目管 理P2.4试卷管 理P2.5试卷异动管 理管理员管理权限2试卷信息D4考卷信息考卷信息P2.2科目异动分 析科目信息科目异动信息科目名称D5科目信息P2.3组卷管 理考卷信息图6、 考试管理的展开数据流P3P3.1成绩查 询P3.2成绩修 改管理员D6考生成绩信息考生成绩考生成绩考生成绩考生成绩图7、 成绩管理的展开的数据流2、数据字典其中，对引用的一些关键字进展说明: PK主键 ，FK外键 ，Not null不为空值。考生根本信息表： ks_jbxx字段名称字段类型字段长度字段含义KhVarchar210考生考号(PK)XmVarchar214考生Not nullXbVarchar21考生性别Not nullbjdmNumber7班级代码FK管理员设置表： mmb_gly字段名称字段类型字段长度字段含义usernameVarchar210用户名称 (PK)PasswordVarchar210用户密码PKSuperVarchar21系统管理权限标志CommonVarchar21一般用户权限标志LowestVarchar21最低用户权限标志考试试卷编号代码表： dm_sjpzbh字段名称字段类型字段长度字段含义SjpzbhVarchar210试卷编号(PK)kssjDate-考试时间Not nullksbjdmVarchar242考试班级代码FKkmdmVarchar23考试科目代码Not nullksxzmsVarchar250考试性质与名目描述Not null考试成绩表： ks_kscj字段名称字段类型字段长度字段含义KhVarchar210考生考号(PK)kmdmVarchar23科目代码FK，PKkssjDate-考试时间PKkscjNumber-考试成绩Not nullbzVarchar240备注6 / 6
