混凝土工程施工技术.docx

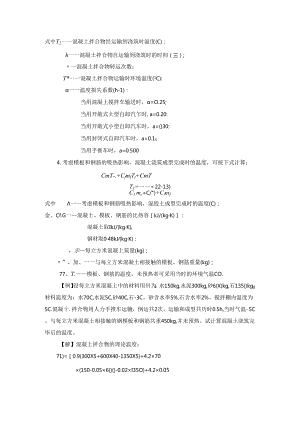

式中T2一一混凝土拌合物经运输到浇筑时温度(C)：h一一混凝土拌合物自运输到浇筑时的时间（三）;一混凝土拌合物转运次数；T*一一混凝土拌合物运输时环境温度(1C):一一温度损失系数(h-1)：当用混凝上搅拌车输送时，=O.25;当用开敞式大型自卸汽乍时,a=0.20:当用开敞式小型自卸汽车时，a=()30:当用封闭式自卸汽车时，a=0.15当用手推车时，a=0.5004.考虑模板和钢筋的吸热影响，混凝土浇筑成型完成时的温度，可按下式计算：CmT-,+CfmfTf+CmTT1=一一22-13)C1.mc+C/")+Ctnf式中一一考虑模板和钢筋吸热影响，混殴土成型完成时的温度(C)：金、Cf.G一混凝土、模板、钢筋的比热容kJ/(kgK)：混凝土取IkJ/(kgK)i钢材取048kJ(kgK)：，尔每立方米混凝上筑量(kg)；”、加、一一与每立方米混凝土相接触的模板、钢筋重量(kg)；77、T.模板、钢筋的温度，未预热者可采用当时的环境气温CO.【例】设每立方米混凝上中的材料用卅为：水150kg,水泥300kg,砂6(X)kg,石135()kg材料温度为：水70C,水泥5C,砂40C,石-3C。砂含水率5%,石含水率2%。搅拌棚内温度为5C.混凝十.拌合物用人力手推车运辘，倒运共2次，运输和成型共历时0.5h,当时气温-5C。与每立方米混凝土相接触的钢模板和钢筋共重450kg,并未预热。试计算混凝土浇筑完毕后的温度。【解】混凝土拌合物的理论温度：71)=0.9(300X5+600X40-1350X5)+4.2×70×(150-0.05×6()()-0.02×I35O)+4.2×0.056 6）1.相平行又彼此间以刚性连接的梁（在同一柱上又与柱刚性连接的两根吊车梁），应同时进行加热：（7）浇筑和加热助形楼板时，应按（2）和（4）规定进行，在纵向和横向两个方向留在间断处，梁与板应同时进行浇筑和加热养护。7 .浇筑基础大体积混凝土时，施工前要对地基进行保温以防止冻帐“新拌混凝土的入模温度以712'C为宜。混凝上内部温度与表面温度之差不得超过20C。必要时应做保温置1.8 .浇筑装配式结构接头的混凝土（或砂浆），应先将结合处的表面加热到正温。浇筑后的接头混凝土（或砂浆）在温度不超过45C的条件卜.，应养护至设计要求强度，当设计无要求时，其强度不得低于设计的混凝土强度标准值的75%。9 .预应力混凝土构件在进行孔道和立缝的灌浆前，浇濯部位的混凝土须经预热，并宜采用热的水泥浆、砂浆或混凝匕浇灌后在正温下养护到强度不低于1.5Nmm:22-5-4混凝土强度估算1 .在冬期施工中,需要及时了解混凝土强度的发展情况。例如当采用蓄热养护工艺时，混凝上冷却至oc前是否己达到抗冻临界强度：当采用人工加热养护时，在停止加热前混凝土是否已达到预定的强度：当采用综合养护时，混凝土的预养时间是否足够等。在施工现场谣置同条件养护试件做抗压强度试3第固然可以解决一部分问题，但所做试件很难与结构物保持相同的温度，因此代表性较差。又由于模板未拆，也不能使用任何非破损方法进行测试。因此，运用计算的方法对混凝土强度进行估计或预测是很有实用价值的.2 .用普通硅酸盐水泥和砂渣硅酸盐水泥拌制的混凝上，在各种养护温度下的强度增长率分别如图22-22和图22-23。图22-25用矿渣水泥拌制并掺有早强减水剂的混凝土4.采用负R混凝土工艺，用普通硅酸盐水泥和矿渣硅酸盐水泥拌制，并掺有适量防冻剂的混凝土，在负温条件卜的强度增长率分别如图2226和图22-27。图22-26用普通让酸盐水泥拌制并掺有防冻剂的混凝土（4）根据等效龄期估算混凝土强度。当采用计算法时，将【值作为龄期D代入曲线方程，得：1.*<9f=29.459e工”=1.6.0Nmnr当采用图解法时，在图22-28上找到相应的点，查得强度值为16.0Nnnm2。6.当采用综合蓄热法施工时，混凝土如果在达到抗冻临界强度值之前就撤除保温材料，混凝土会遭受冻害：如果在达到抗冻临界强度值之后继续保温,则势必影响工程进度。用以下方法可以找到混凝土浇筑后达到抗冻临界强度的时刻。（1）使用与施工混凝土相同的材料和配合比，配制混凝土并制备抗压试件6块，成型后立即放进2（KC标准养护室，养护至24h时取出试压，从试压数据中舍弃最大和最小值，取中间4个数据计算其平均值，作为该种混凝上标养24h的强度5）。（2）根据/i与该种混凝十的设计强度（/G的比值，按表22-34查出该种混凝土强度O点的标养时间。强度O点取值表表22-34/Va比值（%）强度O点的标弊时间（三）<101210-2092030730405.5>404（3）以标养时间（三）为横坐标，以强度（MPa）为纵坐标，建立坐标系。将强度。点的标养时间标绘在横坐标上，再将/i标绘在24h处，做直线相连，在该直线上查到强度达到4MPa时所需的标准养护时间IO仆）。（4）计兜成熟度的公式如卜;M=Zic+I5）<22-16）式中M混凝上成熟度（Ph）:T混凝土温度（"CMAt一一两次测温间隔时间（三）.（5）将小作为AI,T为20C代入公式（22-16）再除以平均差值系数0.8,所得值即为达到抗冻临界强度的成熟度值。（6）工地在实际施工时，应做好测温记录，根据混凝土的实际养护温度与养护时间，按公式22-16）计算成熟度,当达到抗冻临界强度的成熟度时，即可停止保温。22-5-S背热法养护1 .工艺特点将混凝土的组成材料进行加热然后搅拌，在经过运输、振捣后仍具有一定阻度，浇筑后的混凝上周围用保温材料严密检盖。利用这种预加的热量和水泥的水化热显，使混凝土缓慢冷却，并在冷却过程中逐渐硬化，当混凝土温度降至OC时可达到抗冻临界强度或预期的强度耍求。蓄热法具有经济、荷便、节能等优点，混凝土在较低温度F硬化，其最终强度损失小,耐久性较高，可获得较优质量的制品。但用蓄热法施工，强度增长较微，因此宜选用强度等级较海、水化热较大的硅酸慈水泥、普通硅酸盐水泥或快硬砰酸盐水泥。同时选用导热系数小、价廉耐用的保温材料。保温层敷设后要注意防潮和防止透风,对于构件的边梭、端部和凸角要特别加强保祖,新浇混凝上与已硬化混凝上连接处，为避免热量的传导损失，必要时应采取局部加热措施.2 .适用范围当结构表面系数较小或气温不太低时，应优先采用蓄热法施工。蓄热法的适用范国大致如表22-35所示。蓄热法适用范围表22-35室外平均气温CC）结构表面系数5-7.57.5-1010-12.512.5-150盍热法蓄热法蓄热法蓄热法-2落热法蓄热法舒热法粽合都热法-5蒂热法蒂热法综合蓄热法媒合蓄热法-8常热法综合蒂热法绘合常热法-10绘合活热法综合节热法注：踪合着热法即在防热法工艺的基础匕,在混凝土中搀入防冻剂，以如长使化时间和提抗准害能力.3.韩工计算蓄热法热工计算的依据是热量平衡原理，即每立方米混凝土从浇筑完毕时的温度卜降到Oe的过程中，透过模板和保温层所放出的热量，等于混凝土预加热量和水泥在此期间所放出的水化热之和。当施工条件（结构尺寸、材料配比、浇筑后的温度和养护期间的预测气温确定以后，先初步选定保温材料的种类、厚度和构造，然后计算出混凝土冷却到OC的延续时间和混凝土在此期间的平均温度.据此再用成熟度方法估兑出混凝土可能获得的强度。如所得结果达不到抗冻临界强度值或预期的强度要求,则需调整某些施工条件或修改保温层设计，再进行计算，直至符合要求为止。落热法的热工计算按以卜.方法进行：（I）混凝土蓄热养护开始到任时刻t的温度，可按下式计算：T二中一外%-”7÷m.a(22-17)（2）混凝土蓄热养护开始到任一时刻I的平均温度，可按下式计算:+m,a(22-18)其中。、n,为综合参数,按下式计兑:3 KMVCeQce，PcVceQCePC_3KM=T3-tn,a+式中T一一混凝十.蓄热养护开始到任一时刻的温度（C）:Tm混凝土蓄热养护开始到任一时刻t的平均温度（C）：t一一混;疑土蓄热养护开始到任时刻的时间（三）;Tm.a一一混凝土蓄热养护开始到任一时刻I的平均气温（C）：Pc一一混凝土的质量密度（kg/mb：mtv每立方米混凝土水泥用S<kg/m1）；Qce-一水泥水化累积最终放热量（kJ永g）：采用逐次逼近的方法进行计算。如果荒热养护条件满足/1.1.5,且KMN50m.a时，也可按下式直接计算：Z11=In-(22-19)Vtfm.a式中/0-混凝土蓄热养护冷却至OC的时间h)o混凝土冷却至OC的时间内，其平均温度可根据公式(22-18)取r=o进行计算.(4)混凝土蓄热养护的有关参数，也可用图22-29和表22-38查得。各种保温模板的传热系数表22-38保潮模板构造传热系数KWf(m2K)钢模板，区格间城以聚采乙爆板50mm厚3.0纲极板,区格间城以聚聚乙烯板Wmm厚,外包岩棉芭30mm淳0.9钢模板,外包毛毡三层20mm3.5木模板25mm厚.外包岩棉1.30mm厚1.1木模板25mm厚，外包草帘501111以1.0后在K=0.9的水平线与-KrC气温线相交处分别查得冷却时间为5d,平均温度为10-Co根据K值在表22-38"各种保温模板的传热系数”中选用：钢模板，在钢模板的区格间填以聚苯乙烯板50mm厚，外包岩棉毡30mm厚。但在构件的自由端应将岩棉毡加厚至M）0mm,构件的根部与原有混凝土连接处应局部短期加热。4.皎工注意事项（1）混凝土浇筑后耍在裸露的混凝土表面先用塑料薄膜等防水材料没盖，然后铺设保温材料。对于端部其厚度要增大到面部的23倍。（2）混凝土浇筑后应有一套严格的测温制度，如发现混凝土温度下降过快或遇寒流袭击，应立即采取补加保温层或人工加热措施。（3）采用组合钢模板时，宜采用整装整拆方案，并确保模板保温效果和减少材料消耗为了便于脱模,可在混凝土强度达到IN/nmF后，使（W模板轻轻脱高混凝土再合上继续养护到拆模。22-5-6暖棚法养护1 .工艺特点在建筑物或构件周围搭起大棚.通过人工加热使棚内空气保持正双，混凝土的浇筑与养护均在棚内进行。本法的优点是：施工操作与常温无异，劳动条件较好，工作效率较高。同时混凝土粉量有可靠保证，不易发生冻宙.缺点是：暧棚搭设需大量材料和人工，供热需大量能源，费用较高。由于棚内温度较低（通常不超过IOC）,所以混凝土强度增长较慢。2 .适用范围暖棚法适用于混凝土工程较为集中的区域，尤某适用于混凝土量较多的地下工程。当日平均气温低于“（TC时，暖棚法不易奏效。3 .暖棚构造暖棚通常以脚手材料（钢管或木杆）为骨架，用塑料薄膜或帆布国护。塑料薄膜可使用厚度大于OJmm的聚乙烯薄膜，也可使用以聚丙烯编织布和聚丙烯薄膜复合而成的复合布。塑料薄膜不仅全量轻，而且透光，白天不需要人工照明，吸收太阳能后还能提高棚内温度。须达到抗冻临界强度：当最低气温不低于1(C时，混凝土抗压强度不得小于3.5MPa；当最低气温不低于-15C时，混凝土抗压强度不得小于4.0MPa；当最低气温不低于-20C时，混凝土抗压强度不得小于5.0MPa,(9)防冻剂在使用前，应对照质量标准进行系统检验。防冻剂的配方确定以后，在施工过程中仍要对外加剂进行抽样检查。用丁钢筋混凝土中的外加剂，更应经常抽杳其氯高子含量，某些化工产品有时含有大量筑化物，应严加防范以免引起钢筋锈蚀。(IO)各种外加剂耍分别包装堆放，避免混淆和散失.有毒物品(如亚硝酸钠)更应加强保管，以免发生意外事故。22-5-11综合养护法1 .工艺特点在混凝土拌合物中掺有少量的防冻剂，原材料预先加热，搅拌站和运输工具都要适当保温，拌合物浇筑后的温度一般须达到I(TC以上，当构件的断面尺寸小F300mm时须达到13C以上。通过蓄热保阻或短期人工加热，使混凝上经过I1.5d后才冷却至0C,此时已经终凝。然后逐渐与环境气温相平衡，由于防冻剂的作用，混凝土在负温中继续硬化。少加防冻剂与蓄热保温相结合，而不进行人工加热的方法称为综合蓄热法。综合养护法的优点是：与负温混凝土工艺相比，防冻剂掺量可以减少，混凝土强度增长也较快，与各种加热养护工艺相比，可以节约能耗。尤其当采用综合蓄热法时，扩大了蓄热法的应用范围，避免了人工加热，有较好的技术经济效果。2 .适用范围本法适用于在日平均气温不低于-I(TC或极端最低气温不低于-I6C的条件下施工。综合蓄热法的适用范围见表22-35.3 .工艺弁数的选择为了保证综合养护的效果,必须选择好工艺参数，其中最基本的参数是预养时间和防冻剂掺量。综合养护开始时的正温养护过程称为预养。预养程度可以用在20'C恒温条件卜.所经历的时间来表示。实际上混凝土在预养阶段的温度不一定等于20C,也不可能保持恒定不变，此时可运用“22-54混凝土强度估算”中的公式(22-15)将实际温度变化过程换算成相当于20'C条件下养护的时间，即等效龄期。综合养护时的最佳预养程度如表22-52。最佳预养程度表22-52水泥品种室外平均气湿cc>预养程度<20,C.h)普通水泥-5-IO1218淡水泥-5-10IS24粽合养护时混凝土中所掺防冻剂配方可参考表2253.防冻剂参考配方表22-53空外平均气温(IC)防冻剂痔量:(占水泥Hi的%)-5亚柏酸钠2+硫酸钠2+木钙0.25尿泰I+硝酸钠2+质酸钠2+木件,0.25-10亚硝酸钠3.5+腐酸钠2+木钙0.25亚硝酸钠2+硝酸钠2+硫酸钠2+木鸨0.25尿素2+硝酸钠2+硫酸钠2+木钙0,25*注；1.潜*的配方不适用于矿渣水泥，2 .木钙Ur用适量的其他取水剂取代。4 .工艺设计当采用综合养护法时，必须进行工艺设计。具体步骤如下：(I)硕测从混凝土浇筑之日起未来6d内的平均气温，作为工艺设计的依据。(2)选定排制混凝土所用水泥的品种。(3)参考表22-52选择预养程度.(4)根据施工条件，先留时设定混凝土浇筑完毕时的温度和保温围护层构造。(5)运用公式(22-17)和公式(22-15)计算混凝土从浇筑完毕时起至温度降为OC时止，这段冷却过程的等效龄期。（6）如冷却过程的等效龄期与所选预养程度相等，即可按设定的混凝土温度与保温构造施工。如冷却过程的等效龄期与所选预养程度不符，则须重新设定再做计算。（7）如重新设定的混凝土温度与保温构造可以涡足预养程度的要求，即可按全新设定的参数施工。如在现实条件下无法满足要求，则必须采用人工短时加热的办法来达到预养程度o（8）人工加热的全过程，包括升温、恒温和温度降至OC前的整个养护过程，也需要计算出等效龄期，其值必须与所选预养程度相等。（9）参考表22-53初步选定防冻剂配方，并通过试验予以确定。例某混凝土墙体,厚度为160mm,须进行冬期施工，预计未来6d内日平均气温为5C,混凝土用普通水泥拌制，试确定采用综合养护时的工艺参数，解<1）根据条件确定预养时间为20C12h;（2）设混凝土浇筑后的温度为IoC,围护层构造为：在钢模板外面包以岩棉被30mm厚，围护层的传热系数K=3.6W（m2K）：（3）计算出混凝上冷却至OC的时间为1.8d,冷却过程的平均温度为3.5。（4）冷却过程的等效龄期为：0.36×1.8×24=15h<>12h）（5）选择防冻剂配方：（6）圾终结果：本工程可以采用综合蓄热法施工，工艺参数如卜。混凝土在浇筑完毕时的温度不小ri（C,在钢模板外面包以岩棉被30mm厚，在拌合物中掺入防冻剂，初选配方为：亚硝酸钠2%+硫酸钠2%+木钙0.25%（均占水泥重），待试验后确定。22-5-12硫铝酸盐早强混凝土5 .工艺特点硫铝酸盐早强水泥是以石灰石、矶土和二水石仔为主要原料，经锻烧所得以无水疏铝酸钙和B型硅酸二轲为生要成分的熟料，加入适盘石膏，磨细制成的一种水泥。其特性是：水化速度快，早期强度,低温性能好，干燥收缩小，在潮湿环境中有微膨胀性，早期液相碱度较低，钢筋有轻度锈蚀，耐热性较差。用瓶铝酸盐水泥拌制的混凝土，在常温条件下3d抗压强度即可达到30MPa,在负温条件下施工时，通过将拌合水加热，使混凝土具有一定的入模温度，浇筑后覆盖保温，必要时适当加热，使浇筑初期保持正温养护，在拌合物中加入适当外加剂,在短期内可获得较高强度.6 .适用范圉在常温下施工，可用于抢修抢建和接缝堵漏工程。在冬期+55C的气温下，可用石混凝土和钢筋混凝土工程.由丁钙砒石在高温下要转化为单破型水化硫铝酸钙，所以硫铝酸盐水泥不能用于使用温度经常高于Io（TC的部位和有防火要求的结构物。对于抗冻港要求较高（2F50）的工程，应先做系统试验后使用.不宜用于大体积混凝上。7 .外加剂的选择在常温条件下施工，为了增加流动度和延长凝结时间，可掺入减水剂，常用品种和掺量（占水泥重）为（分别使用）;三聚辄俄胺SM）0.4%糖蜜减水剂0.2%木质素侦酸钙0.25%在常温下施工的钢筋混凝土结构，为避免钢筋锈蚀，可掺入占水泥重05%1.%的亚硝酸钠阻锈。在负温卜施工时，为加速硬化，在混凝土中宜掺入亚硝酸钠，掺量可按表22-54选用.亚硝酸钠（NaNo2）捧量表22-54预计当天最低气温（C）?-5-5-1.5-U25NaNoCh接附（占水泥用的%0.51.0I33-44.武铝酸盐早强混凝土的物理力学性能用硫铝酸盐早强水泥拌制的混凝土，经标准条件卜.养护后的基本性能如表22-55,在负温条件下养护后的力学性能如表22-56.硫铝酸盐早强混凝土的基本物理力学性能表22-551#(k*mj)I_外加列(A*1.9*)环幕度（Ctn）/战强度（MPa）地心抗拉（N/mm2）结心HS(N/mm2)Mff(N/mfti)婚储力(W11wn,)就,(XZE2)X105(N/mm2)1*,川砂八h/，1IW300685I2M0.研簸忸26三0.252.525.8MJ论.949.K1.53S.3S.75.8>30.5811.904(XI56812%出46酸帕2«60.25429742.1之4,847.77.35.7一0.39硫铝酸盐早强混凝土负温力学性能（N/mn?）表22-56(mj)明落度（cm）外罐制占木况重的%）-IOC恒维-*网酸体象化停h/»/"I0.51300130.01%.443.74.416.6$3.2口>.S1300130.02加.842.77.624.552.8!)0.5030025OOI24.540.310.932.549.45.帔工方法（1）硫铝酸盐水泥，可采用热水拌合，水温不超过50C,混凝土拌合物温度宜为515C.水泥不得直接加热或直接与30C以上热水接触，拌合物坍落度比普通混凝土增加12cm。（2）当采用机械搅拌时,混凝土出罐时应注意将搅拌筒内捽合物倒尽，每隔0.5Ih刷罐一次，以免残留物枳累后迅速硬化造成“铸选”。（3）拌合物应在30min内浇筑完毕。混凝土入模温度不得低于2C0当拌合物凝结失去流动性后，不得二次加水拌合使用.（4）浇筑完毕后应在混凝上表面覆盖一层塑料薄膜防止失水，井根据气温情况适当保温。（5）当环境气温为零下时，应使混凝土在养护初期的1224h内保持正温，以保证强度的增长。梁柱接头除保温外，还应在浇筑前对该部位进行预热,以减少热损失。（6）硫铝酸盐水泥混凝土施工时，养护温度不得高于3O'C。（7）硫体酸盐水泥应加强保管，不得与其他品种水泥混合使用。22-5-13混凝土质量检查I.混凝土工程的冬期施工，除按常温施工的要求进行顶班检查外，尚应检查以下项目:（1）外加剂的质量和掺量:（2）水和骨料的加热温度：（3）混凝土在出机时、浇筑后和硬化过程中的温度；（4）混凝土温度降至OaC时的强度（负温混凝土则为温度低于外加剂规定温度时的强度）.2 .水、骨料及混凝土出机时的温度，每工作班至少测量4次。3 .混凝土温度的测星：（1）采用蓄热法养护混凝十时，养护期间每昼夜测量4次：（2）负温混凝土，强度达到抗冻临界强度以前，每隔2h测量I次：以后每昼夜测量2次：（3）采用加热法养护混凝土时，升、降温期间每Ih测量I次,恒温期间每2h测量1次:（4）采用综合养护的混凝匕每昼夜测量4次：（5）室外空气温度及周围环境温度，每昼夜测地4次。4 .混凝土的温度测量，应按下列规定进行：（I）全部测温孔、点均应编号，绘制布置图，测量结果要写入正式记录：（2）测温孔、点应设在有代表性的结构部位和温度变化大、易冷却部位，测温孔的深度殷为1015cm,或板、墙厚度的1/2。（3）测温时，应将温度计与外界气温做妥善隔离，可在孔口四周用保温材料塞住，温度计在测温孔内应留跷3min以上，方可读数。5 .测量读数时，应使视线和温度计的水银柱顶点保持在同一水平高度上,以避免视差。读数时，要迅速准确，勿使头、手或灯头接近温度计下端.找到温度计水银柱顶点后，先读小数，后读大数,记录后再现验次，以免误读。6 .测温人员应同时检查覆盖保温情况，并应解结构物的浇筑日期、要求温度、养护期限等。若发现混凝土温度有过高或过低现象，应立即通知有关人员，及时采取有效措施。7 .在混凝土施工过程中，要在浇筑地点随机取样制作试件，每次取样应同时制作3组试件。1组在20'C标准条件卜养护至28d试压，得强度Jix；1组与构件在同条件下养护，在混凝土温度降至OC时（负泌混凝土为温度降至防冻剂的规定温度以卜.时）式压，用以检查混凝土是否达到抗冻临界强度：1组与构件在同条件下养护至14d,然后转入20C标准条件下继续养护21d,在总龄期为35d时试压，得强度加口。如果加7济，则可证明混凝上未遭冻害，可以将用作为强度评定的依据。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2,进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有货任制止他人违章作业4、施工作业时必须正确穿戴个人防护用品，进入海工现场必须戴安全帽。不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场.6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电站、电锤、电饵机等电动机具用电、配电箱必须要有漏电保护装理和良好的接地保护地线，所有电动机具和线缆必须定期检杳,保证绝缘良好，使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检杳下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛卜.掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫肌症、痴痛病以及不适于商空作业的人员，不得从事i空作业。
