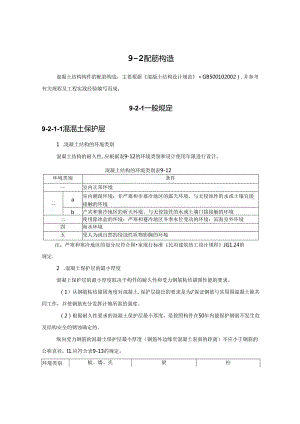

9-2配筋构造混凝土结构构件的配筋构造，主要根据混凝土结构设计规范GB500102002）,并参考有关规程及工程实戕经验编写而成。9-2-1一般规定9-2-1-1混混土保护层1 .混凝土结构的环境类别混凝土结构的耐久性,应根据表9-12的环境类别和设计使用年限进行设计。混凝土结构的环境类别表9-12环境类别条件室内正常环境二a室内潮湿环境；非严塞和非塞冷地区的露天环境、与无侵蚀性的水或土壤宜接接触的环境b产宾和塞冷地区的斫天环境、与无侵蚀性的水或土壤口接接触的环境二使用除冰盐的环境：严寒和蹇冷地区冬季水位变动的环境：滨海室外环境四海水环境五受人为或自然的侵蚀性质物影胸的环境注：严寒和寒冷地区的划分应符合国家现行标准民用建筑热工设计规程JG1.24的规定.2 .混凝土保护层的最小厚度混凝上保护层的最小厚度取决于构件的耐久性和受力钢筋粘结锚固性能的要求。（1）从钢筋粘结锚固角度对混凝土.保护层提出的要求是为J'保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计匏所需的强度。（2）根据耐久性要求的混凝土保护层最小厚度，是按照构件在50年内能保护钢筋不发生危及结构安全的锈蚀确定的。纵向受力钢筋的混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，I1.应符合表9-13的规定。环境类别板、墙、壳梁柱C20C25-C45C50C20C25-C45去C50WC20C25-C45去C50201515302525303030a2020-3030-3030b2520*3530*3530三-3025-4035-4035注：基础中纵向受力制筋的混凝土保护层厚度不应小于40mm：当无垫层时不应小于70mmo板、墙、壳中分布钢筋的保护层不应小于表9-13中相应数值减IOmm,且不应小于Ion1.mO梁、柱中箍筋和构造钢筋的保护层不应小于15mm。处T一类环境且由工厂生产的预制构件，当混凝土强度等级不低FC20时,其保护层厚度可按表9/3中的数值减少5mm；处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时,保护层厚度可按表9/3中类环境数值取用。预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm：预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。当梁、柱中纵向受力钢筋的混凝土保护房厚度大4Omm时，应对保护乂采取有效的防裂构造措施。处于二、三类环境中的悬辟板，其上表面应采取有效的保护措施.3 .特殊条件下的混凝土保护所(1) 一类环境中，设计使用年限为I(X)年的结构混凝土保护层厚度应按表9-13的数值增加4006；当采取有效的表面防护措施时，混凝土保护层可适当减少。(2)三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。(3)对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。(4)处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求“9-2-1-2钢筋锚固I.当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固长度按公式(9-1)计经，不应小于表9/4规定的数值。4 .荷支板或连续板卷中正弯矩钢筋伸入支座的锚固长度不应小于5d（d为正弯矩钢筋直径）。当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。对与边梁整浇的板，支座负畤矩钢筋的锚固长度应为心5 .在双向板的纵横两个方向上均需配置受力钢筋.承受弯矩较大方向的受力钢筋，应布置在受力较小钢筋的外层。9-2-2-2分布钢筋1 .单向板中单位长度上分布钢筋的截面面积不宜小于总位宽度上受力钢筋被面面积的15%,且不宜小于该方向板截面面积的0.15%：分布钢施的间距不宜大于25On1.m,直径不宜小于6mm。对集中荷载较大的情况，分布钢舫的截面面枳应适当增加，其间距不宜大T2（）Omn1.o2 .在温度、收缩应力较大的现浇板区域内，钢筋间距宜为1.5O2OOmm,并应在板的未配筋表面布置温度收缩钢筋。板的上、下表而沿纵、横两个方向的配筋率均不宜小ro.%.温度收缩钢筋可利用原有钢筋贯通布置，也可另行设置构造钢筋，并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。9-2-2-3构造铜筋1 .对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配巴上部构造钢筋，或直径不宜小于8mm,间距不宜大于200mm,并应符合下列规定：（1）该构造钢筋的技面面积：沿受力方向配理时不宜小丁踏中受力钢筋技面面积的1/3,沿非受力方向配置时可根据实践经验适当减少。（2）该构造钢筋伸入板内的长度：对嵌固在承重砌体墙内的板不宜小于板短边跨度的1/7,在两边嵌固于墙内的板角部分不宜小于板短边跨度的1/4（双向配置）：对周边与混凝土梁或墙整体浇筑的板不止小于受力方向板计算跨度的1/5（单向板）、1/4（双向板），见图9-9。图970现浇板中与梁垂亘的构造钢筋1.主梁；2次梁：3-板的受力钢筋：4.上部构造钢筋2 .当现浇板的受力钢筋与梁平行时，应沿梁长度方向配设间距不大于20Omm且与梁垂直的上部构造钢筋，其直径不止小于8mm,且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的"3.该构造钢筋伸入板内的长度不宜小于板计兑跨度/O的1/4,见图9-10,3 .挑檎转角处应配置放射性构造钢筋(图9-11)。钢筋间距(按U2处计算)不宜大于2(X)nm:钢筋埋入长度不应小丁挑檐宽度，即。月。构造钢筋的直径与边跨支座的负弯矩筋相同。ig200图971挑板转角处板的构造钢筋9-2-2-4板上开洞1 .圆洞或方洞垂直于板跨方向的边长小于30Omm时，可将板的受力钢筋绕过洞口，不必加固.2 .当300WO(8)W1.Ooomm时，应沿洞边每侧配置加强钢筋，其面积不小于洞口宽度内被切断的受力钢筋面积的12,且不小于2小10,见图9/2。（2）冷拔光面钢筋焊接在搭接长度范围内每某片的横向钢筋不应少于二根，两片焊接最外边横向钢筋间的搭接长度不应少于个格（图9-35b）,也不应小于A1.的1.2倍,且不应小于250mm。5011mA不小于1.27.或20OmmJa)÷fj,2.班25Omrin0)图9-35钢筋焊接搭接接头（八）冷轧带肋剂筋；（b）冷拔光面钢筋（3）钢筋焊接在受压方向的搭接长度，应取受拉钢筋搭接长度的0.7倍。3 .钢筋饵接在非受力方向的分布钢筋的搭接，当采用福接法（图9-36a）或扣接法（图9-36b）时，每个片在搭接范围内至少应有一根受力主筋，搭接氏度不应小于20d（d为分布钢筋直径），且不应小于150mm。当采用平接法搭接且一某片在搭接区内无受力钢筋时（图9-36c）,其搭接长度：对冷轧带肋钢筋焊接不应小于20d且不应小于200mm,对冷拔光面钢筋焊接不应小于25d且不应小丁250mm.32(W1.50mmYa)X1.Od5Omm了UGef1.AiiD1.（搭接后）225d>250mm(搭接前)-dtzd2'(6)图9-36钢筋焊接在非受力方向的搭接（八）叠接法：（b）扣接法:（c）平接法I-分布钢筋；2-受力钢筋9-2-8-4墙板中的应用I.剪力墙中用作分布钢筋的焊接，可按一个楼乂为一个竖向单元.其竖向搭接可设置在楼层面上，搭接长度不应小于400mm。在搭接范围内，E层焊接不设水平分布钢筋，但要绑扎固定（图9-39）。图9-39钢筋焊接的竖向搭接I-楼板：2-下层焊接：3-上层焊接对一、二级抗震等级的剪力墙结构的分布钢筋，应选用冷轧带助钢筋饵接.2 .墙体中钢筋焊接在水平方向的搭接，可采用平接法或附加搭接片的扣接法（图9-40）。Xj竹按长野搭接长号!图9-40焊接水平方向采用附加搭接片的扣接法I-水平分布钢筋：2-竖向分布刖前；3-附加搭接片3 .当墙体端部无暗柱或端柱时，可用现场绑扎的附加钢筋连接。附加钢筋的间距宜与钢筋焊接水平钢筋的间距相同，其直径可按等强度设计原则确定（图931a）。4 .当墙体设有暗柱或端柱时,焊接的水平钢筋可插人柱内锚固（图9-41.b）.该插入部分可不焊接竖向钢筋“当钢筋饵接设置在暗柱或湍柱钢筋的外侧时,应与暗柱或端柱钢筋有可靠的连接措施。图9-41钢筋焊接在墙体端部的构造（八）墙相无专柱：(b)墙端设有暗柱I-烯接水平钢筋：2-焊接竖向钢筋：3-附加连接钢筋：4-暗柱9-2-9预埋件和吊环9-2-9-1预埋件预埋件由锚板和直锚筋或锚板、直锚筋和弯折锚筋组成，见图9-42图9-42预埋件的形式与构造（八）由锚板和直锚筋组成：(b出锚板、起锚筋和弯折锚筋组成1 .受力硕埋件的锚筋应采用热轧钢筋，严禁采用冷加工钢筋。2 .预埋件的受力宜锚就不宜少于4根，且不宜多于4层：其直径不宜小于8tnn且不宜大于25mn.受剪预埋件的直锚筋可采用2根“预埋件的锚筋应位于构件的外层主筋内侧。3 .受力预埋件的锚板宜采用Q235级钢板。铺板厚度宜大于锚筋直径的0.6倍，受拉和受弯预埋件的锚板厚度尚宜大于b，8(b为锚筋间距)。对受拉和受弯预埋件，其锚筋的间距、6和锚板至构件边缘的距离CC1.均不应小于3d和45mn.4 .受拉直锚筋和弯折锚筋的锚固长度应不小于受拉钢筋锚固长度1.,且不应小于30J：受剪和受压直锚筋的锚固长度不应小于I5d(d为锚筋直径)。弯折锚筋与钢板间的夹角,一般不小于15°,且不大于45°5 .考虑地震作用的预埋件,其实配的锚筋截面面积应比计算值增大25%,且应相应调整锚板厚度.在靠近锚板处，宜设置一根直径不小于IOmm的封闭推筋。校接排架柱顶预埋件的直锚筋：对一级抗震等级应为4根直径16mm,对二级抗震等级应为4根直径14mm.9-2-9-2吊环1.吊环的形式与构造，见图9-43所示。图（八）为吊环用于梁、柱等截面高度较大的构件：图(b)为吊环用于截面高度较小的构件：图(C)为吊环焊在受力钢筋上，埋入深度不受限制：图d)为出环用于构件较薄且无焊接条件时，在吊环上压几根短纲筋或钢筋片加固。嚏有其舍至少60(o)(*)(O(d)图9-43吊环形式吊环的弯心直径为2.54(4为吊环钢筋直径)，且不得小于6()mm.,吊环的埋入深度不应小于3(W,并与主筋钩牢。埋深不够时，可焊在受力钢筋上。吊环露出混凝土的高度，应满足穿卡环的要求：但也不宜太长，以免遭到反复弯折。其值可参考表922的数值选用。2.吊环的设计计算，应满足下列耍求：(1)吊环应采用HPB235级钢筋制作，严禁使用冷加工钢筋：(2)在构件自重标准值作用下，每个吊环按2个截面计算的吊环应力不大T50Nmm2(已考虑超载系数、吸附系数、动力系数、钢筋弯折引起的应力集中系数、钢筋角度影响系数等)。(3)构件上设仃四个吊环时，设计时仅取三个吊环进行计算。吊环的应力计算公式:9800G(9-6)式中AS个吊环的钢筋截面面积(mmD：G-构件重量(t)；。吊环的拉应力(N/mnF)：11加环截面个数：2个M环时为4,4个吊环时为6根据上式算出吊环直径与构件重量的关系，列于表9-22。吊环选用表表9-22吊环直径(mm)构件虫累<t)吊环露出混凝土的离度h(mrn>二个吊环四个吊环60.580.875081.021.5350IO1.602.4150122.313.4660143.144.7160164.106.1570185.197.8070206.4!9.6180227.7611.63902510.0215.03I(X)2812.5618.84I1.O9-2-10混凝土结构平法施工图建筑结构施工图平面整体设计方法平法)，对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法,以确保设计与施工质量。本节是根据国家建筑标准设计图集行昆凝土结构施工图平面整体表示方法制图规则和构造详图3(OOGIOI)编写的。9-2-10-1一般规定1 .按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成，但对于宏杂的房屋建筑，尚需增加模板、开洞和预埋件等平面图。只有在特殊情况下，才需增加剖面配筋图。2 .按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。3 .在平法施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。4 .在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完整的结构设计图。5 .在平法施工图上，应注明各结构U楼地面标高、结构U而及相应的结构层号等。6 .为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错板木。9-2-10-2梁平法施工图1,梁平法施工图是在梁平面布置图上，通常采用平面注写方式表达。对下轴线未居中的梁应标注其偏心定位尺寸（贴柱边的梁可不注）.2 .平面标注方式，系在梁平面布置图上分别在不同编号的梁中各选-根表达。平面注写分为集中标注与原位标注两类（图9-44）。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。施工时，原位标注取值优先.,K1.2(2A)300X700Y500X200果中标注I於700/200(2)2256虫252/4,254/2T诲百(-0.100)图9-44梁平面注写方式示例3 .梁集中标注的内容有四项必注值及项选注值（集中标注可以从梁的任意一跨引出），规定如下：（1）梁编号为必注值，由梁类型代号、序号、跨数及有无悬挑代号组成。例K1.2(2A)表示第2号框架梁，两跨，一端有悬挑(A为一端悬挑，B为两端悬挑(2)梁截面尺寸为必注值，用5X/?表示；当为加腋梁时，用匕X/r、WXC2表示，其中为腋长，C为腋高：当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值,即为bXh山办(3)梁筛筋，包括钢筋级别、直径、加密区与非加密区间距及股数，该项为必注值。箍筋加密区与非加密区的不同间距及肢数需用斜线“尸分隔,维筋肢数应写在括号内.例：<t>8-100,200(2)表示箍筋为HPB235级钢筋，直径8mm,加密区间距100nim,非加密区间距为200mm,均为两肢箍。对非抗震结构中的各类梁，采用不同的箍筋间距及肢数时，也可用斜线隔开，先注写支座端部的箍筋，在斜线后注写梁跨中部的箍筋。(4)梁上部贯通筋或梁立筋根数为必注值，所注根数应根据结构受力要求及箍筋肢数等构造要求而定。当同指钢筋中既有贯通筋又有架立筋时，应用加号“+”将贯通筋和架立就相连。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径。例：222+(412)用于六肢箍，其中2922为贯通筋，412为架立筋。当梁的上部纵筋和下部纵筋均为贯通筋，且多数跨配筋相同时，此项可加注下部钢筋的配筋值，用分号“：”隔开。例：322;3色20表示梁的上部配理3史22的贯通筋：梁的下部配置3色20的贯通筋，(5)梁顶面标高高差、该项为选注值。梁顶面标高的高差，系指相时丁结构层楼面标而的高差值.有而差时，须将其写入括号内，无高差时不注。4 .梁原位标注的内容规定如下：(1)梁支座上部纵筋含贯通筋在内的所有纵筋，当上部纵筋多于一排时，用斜线将各排纵筋自上而卜分开：当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连：当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注。（2）梁下部纵筋多于排时，用斜线隔开：当同排纵筋有两种直径时，用加号“十”并连：当梁下部纵筋不全部伸入支座时，符梁支座下部纵筋减少的数量写在括号内，W225+322（-3）525o（3）梁侧面纵向构造钢筋（腰筋）按标准构造详图施工，设计图中不注.具体工程有不同要求时，应由设计者注明。当梁某跨恻面布置有抗扭纵筋时.，须在该涔的适当位置标注抗扭纵筋的总配筋值，并在其前面加号。（4）附加箍筋或吊筋，将其直接画在平面图中的主梁上，用线引注总配筋值。（5）当在梁上集中标注的内容不适用于某跨或某悬挑部分时，揩其不同数值原位标注在该跨或该悬挑部位，井下划实线。9-2-10-3柱平法施工图1 .柱平法施工图是在柱平面布身图上采用列表注写方法或截面注写方式表达。2 .列表注写方式，系在柱平面布置图上，分别在同一编号的柱中选择个（有时需要选择几个）被面标准几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图。注写柱纵筋，分角筋、截面b边中部筋和h边中部筋（对丁采用对称配筋的矩形截面柱，可仅注写一侧中部筋）。当为圆柱时，表中角筋一栏注写圆柱的全部纵筋。注写箍筋类型号及施筋肢数、籁筋级别、直径和间距等。当为抗震设计时，用斜线区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。具体工程所设计的各种箍筋类型图以及箍筋更合的具体方式，须画在表的上部或图中的适当位置，并在其止标注与表中相对应的反和算上类型号。3 .截面注写方式，系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，原位放大，直接注写微面尺寸b×h,角筋或全部纵筋、箍筋具体数值，以及柱截面配筋图上标注柱截面与轴线关系的具体数值（图9Y5）。3600.J7290(275275)KZI寸O一M彭-yj25(275i275)KZI1.zK平325325650×6O(X55O×500)50X3(XX25O×32)夕铲借烈,收InnW6I6(616)处OToO/2(XX踊TOo/200)8-2OO(08-2(X)-<=-QKZIKZI325.”(275275)I(275275)650x6q0(550×5)3253252225(22,22)JIy>W->0200(8-1.00200:KZ2I7J19.470-34.470图9-45（37.47059.070柱平法施工图）当纵筋采用两种直在时,须再注写被而各边中部筋的具体数值（对于采用对称配筋的矩形截面柱，可仅在一侧注写中部筋）。当采用截面注写方式时，可以根据具体情况，在一个柱平面布置图上加括号来区分表达不同标准层的注写数值。9-2-10-4剪力墙平法施工图剪力墙平法施工图是在剪力墙平面布置图上采用列表注写方式或械面注写方式表达。采用列表注写方式时，分别列出剪力墙柱、剪力墙身和剪力墙梁表，对应手剪力墙平面布置图上的编号，注写几何尺寸与配筋具体数值。采用截面注写方式时，以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值。剪力墙平法施工图的上述两种注写方式具体表达，与柱平法施工图类似,从略。施工现场安全施工注意事项：1,施工人员进入施工现场前，必须要进行施工安全、消防知识的教杼和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有货任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场.6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上面，非操作若严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、痂病病以及不适于高空作业的人员，不得从事高空作业。
