附录II超高层建筑施工组织设计实例施工技术.docx

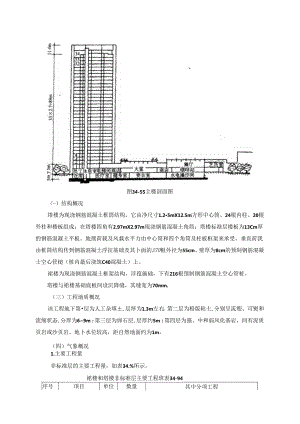

图34-55主楼剖面图<-）结构概况塔楼为现浇钢筋混凝土框筒结构，它由净尺寸1.25mX12.5m方形中心筒、24根内柱、20根外柱和楼板组成；在塔楼四角有2.97mX2.97m现浇钢筋混凝土角简：塔楼标准层楼板为13Cm厚的钢筋混凝土平板。地熊荷载及风栽水平力由中心筒和四个角筒及柱板框架来承受，垂直荷我由框筒结构传到钢筋混凝土浮征基础及其卜面的270根外径为55cm、壁厚为8cm的预制钢筋混凝士空心管槌（桩内最后浇筑C40混凝土）上。裙楼为现浇钢筋混凝土框架结构，浮筏施础，下有216根预制钢筋混凝土空心管桩。塔楼与裙楼基础底板间设沉降缝，其缝宽为70mm.（三）工程地质概况该工程地下第层为人工杂填±,层厚为1.3m左右；第二层为粉版粘土,分别呈流塑、可熨和流细状态,分厚为69m：第三层为卵石层,层厚约5m：第四层为强、中和弱风化基岩，间有泥质页岩或沙页岩。地卜水位较高，距自然地面约为1m。（四）气象概况1.主要工程量非标准层的主要工程量，如表34.%所示。裙楼和塔楼非标准层主要工程班表34-94序号项目单位数量其中分项工程墙柱梁板I钢筋混凝土m34847637370119026502成型钢筋t79696I1.1.2972923模板m220944458016»4497097102.垂直运输机械垂直运输机械的选择，通过计穿工作幅度、起更尚度、起重量和起歪力矩等主要参数及塔机的生产率等，进行综合考虑，择优选用。本工程的垂直运输机械的布置方案如下：（1）在塔楼南侧设一台S23482C型定点塔式起重机，机高IIOm,起重能力为100tnu负货塔楼模板和钢筋的水平和垂直运输。（2）在塔楼西部设双笼施工电梯I台，负责人员、小型工具和零星材料的垂直运输。（3）在中心筒内设4台1.6mX16m附堵金属井架，并以角钢做斜撞联成整体，不另设缆风绳，井架总保持高于施工楼层12m。负责模板、材料及工具运输，并作为混凝土泵故障时的应急运输设备，如图34-59所东。图34-59塔楼机械立面示意图（4）在塔楼外侧设BP55OHDD-15型混凝土输送泵I台,负贡混凝土垂直和水平运输。（5）裾楼设3台起苑能力为45tm的塔式起重机，负责该楼的水平和垂直运输。裙楼及塔楼主要机械平面布置，如图34-65所示；塔楼机械立面示意图，如图34-59所示。3,脚手架为便于褶楼和塔楼安装模板、绑扎钢筋和外装饰.均采用双排钢管外脚手架。裙楼外脚手架高手11m：塔楼每七楼从窗口挑出裾钢进行搭设,并与塔楼临时固定。（三）塔楼标准层施工方法塔楼标准层结构构件断面尺寸，根据层数划分为四种类型，如表34-95所示。标准层类型及构件断面尺寸（单位：m）表34-95序号I层数I内柱断面I角地墙厚I中心简墙原I边策（bXh）3.脚手架和垂直运输地下室、裙楼和塔楼非标准层的内装饰,均采用钢管满堂红脚手架：塔楼标准层，采用轻便式工具脚手架：外装饰全部采用进口加篮。裙楼用3台金属井架，塔楼用电梯井内的4台井架和外堵施工的电梯，分别作为垂直运输工具，电梯安装后也可作垂直运输之用。五、施工准备计划（一）供水和供电施工用水平均为800td:工程建成后，平均用水1992W。为保证供水.设两个供水点，现场干管采用50mm钢管环形供水，支管采用25mm钢管，并设置相应的消火栓：在塔楼附近设临时储水池和水泵站，用2台120m高扬程水泵为塔楼施工供水。施工用电总量为100OkW,建一座4211放平房变电所，安装2台560kVA变乐器和相应配电柜：并将电源通过环形线路引入施工现场。（二）场内道路根据建筑总平面图确定的永久性道路位置.，按设计要求做好碎石路基，作为现场施工道路.做好现场排水管沟，及时排除地表水，保证雨季道路畅通：交付使用前，分批铺好其永久性路面.（三）房屋设施该工程地处市中心，施工现场狭窄，除了利用原有房屋（2（X）mD作为办公室外，本若节约用地原则安排各项房屋设施，如附表34-98所示。房屋设施需要量一览袤表34-98序号脩工建筑名称面积（m2）说明1宿舍11081 .均为M木而易房2 .宿舍为二层2饭厅和用房5403钢筋车间5764木工车间3605仓库1106搅拌站186合计2880（四）现场劳动组的以某工程处为主，组建1个综合性施工队伍。在主体结构施工阶段，组成木模、钢舫和混凝土等3个专业施工队,并设木工工长4名、钢筋工长2名和混凝土工长4名。备职能科室均在现场办公,实行面对面的骏导与协调。在装饰工程施工阶段，成立抹灰、木装修和油漆等3个专业海工队。其他工作由后勒队负贵。各施工阶段的劳动组织，如表34-99所示。现场劳动组织需要量一览表表34-99序号工种班础工程裙、塔楼非标准层塔楼标准层装饰工程人数班组人数班组人数班组人数班S1.1木工14()6200105026032钢筋工804I(M)63023混凝土工120512056024瓦工8045抹灰工1X096油漆工6037架子工10I2022028运输工30I30130I3019机械工18I362IO土建电工6I616161I1.其他工种10IIO1IOIIO112小计4142052228206I1.42622(五)试桩工作为确定单桩承载能力，按设计要求在指定位置进行6个单桩静效试用,其结果如附表34-100所示。可以看出，试桩荷栽为440时，单桩均未达到破坏状态，经设计单位核定，单桩容许承载力采用220t.单桩静载试压结果表34100序号试桩嫡号入土深度(m)平均年领货入度(mm)试压荷载(0沉降就(mm)卸荷残留变形<mm)打桩机型号说明IA13.370.251373604.914.40I柴油打桩机冲击筮景3.5(桩尖端为卵石层，未到*法2B17.360.801373605.925.805己穿过卵石层.到达岩法3C23.10最后熨入度1.71单打蒸汽锤打入岩石0.3m最后贯入度0.3736044029.23550.7353.14523.395M40型柴油镣1.1.4D14.85最后贯入44016.4652.360先用7135领打7135里柴油钺度0.45W入度Imm复打5E15.10地后货入度1.0044024.89511.715M40缎柴油饰即77号桩,桩上泥未沉612614.50最后贯入度0.9044044.77530.140M40型柴油锤WE1.%61.mm六、施工进度计划在保证施工质量前提卜.，实行快速流水作业，争取早日分期分阶段营业，这是做好本工程施工进度计划的指导思想。(一)编制控制性络计划根据扩大初步设计图纸及有关资料，编制控制性络计划，如图34-61所示，其电算打印的水平进度图表,如图34-62所示.图34-62控制性水平进度图为达到分期分批营业，采取措施如下：I.室外地下管线、沟和永久性道路，必须提前施工。2,全部施工设施、材料堆场、机械停放位置及其开行路线布置，均应考虑营业时的需要，避免二次搬迁.3 .水、电、气和通风管，按分期营业要求，分段设W.临时阀门并形成回路，分期分段试压并投入使用。4 .为避免营业期间的客流、货流与施工的人潦和物资运输道路交叉，应各自分设出入口。5 .严格控制各项络计划的实施,加强检查、及时调整：严格执行各项安全制度，确保分期分批营业目标的实现。（二）编制地下工程薛工络计划该部分在平面上划分为3个施工段，即塔楼作为I个施工段，耕楼分为2个施工段：在竖向上划分为底板、墙和柱、顶板3个施工层。其施工络计划（略）。（三）«制裙楼及塔楼非标准层篇工络计划该工程在平面上划分为3个施工段，即塔楼为1个施工段，裙楼为2个施工段，其施工络计划（略）。（四）编制塔楼标准层施工络计划塔楼标准层施工络计划，如图34-63所示。（五）编制装饰工程线工络计划标准层客房内装饰络计划,如图3464凝土最高温度为：47×65%+25=56CC)O这样混凝土表面温度必须控制在31C以上，为此在混凝土强度达到1.2Nmn时，要在其外露表面覆盖两层草席和一层塑料薄膜，利用水泥的水化热使其表面温度提裔，减少表里温差。(5)加强测温工作。采用铜热电阻仪测温，测温时间分别为浇筑后8h、6h和24h,每天循环测三次：该筏基共设70个测点，见图34-56.通常，混凝上内部水化热是在浇筑后第三天达到高峰，如果此时混凝土表面温度低于31C,则应采用太阳灯加热，使其满足要求。(二)保证塔楼篦工漓量和沉降观测措施1 .施工测量(1)塔楼平面轴线控制。根据现场建筑方格，采用J6光学经纬仪测设，其史筑轴线采用垂线分层投测方法。考虑到风的湍流和太阳辐射对高层建筑物产生摆动、倾斜和弹性弯曲等影响，决定每隔五层用经纬仪进行一次投测校时，并用钢尺实量经投测传到楼板或柱顶上各轴线间距离的方法进行校对.(2)塔楼垂直度控制。为保证精度和提高工作效率，建议采用激光经纬仪。高层框架的柱受某某影响，其垂直度偏差可由下式计算。AgH'=2h式中一一柱材料的线膨胀系数：t一一柱相对两个侧面的温度差；H柱的高度：b柱(W面的宽度：一一柱高H处的竖向偏差值。经实测，当柱高HW15m时，该竖向偏差值变化不大，可满足规范要求，其某某影响可不考虑，因此规定每隔5届进行I次垂直测设“为避免气候的影晌，宜选择无风阴天的早晨或晚上进行测设。对于精度要求高的标高传递，可用钢尺沿某墙角自±0标高直接向上丈量，把标高传递上去：如有必要,每隔5层，采用吊钢尺法,用S3型水准仪的三丝读数进行校核。2 .沉降观测在距建筑物I(X)300m处，分别设置间距为204()m的3个水准基点，其埋1 .在塔楼的5层及其上面的每隔IO层处，对双排钢管外脚手架要做安全隔离带，其做法是：在该层脚手上满铺竹芭脚手板，上铺两层芦席夹油纸，并用铁线聘其与脚手板绑牢；人行通道部分要设钢管扶手，并用一层芦席封囤：在塔楼5层处，支挑出5m宽的安全2 .定位高塔吊、施工电梯和金属井架，都须安装避雷设施，其接地电阻不大于4C。所有机电设备，均应实行专机专人负责，非专业人员不得动用电器设备。3 .严禁由高处向下投放垃圾或物品。电梯井首层顶板处，必须设一道安全：各层电梯口要封死；底层和施工电梯出入口处，要搭设安全防护棚。4 .加强防火工作。每层均要设灭火装置，每隔2层设1处临时消火栓。在淹工期间，严禁非施工人员进入塔楼，外单位参观人员要有专人陪同。5 .外装饰用的施工吊篮，每次使用前均应检查其安全装置可旅性，在屋面施工时必须有2个专人开动机器，并不得随意离开岗位。6 .塔式起IR机轨道地基必须坚实，回填土应掺碎石分层夯实整平：雨季施工时，要做好排水,防止因回填土下沉造成塔吊倾斜事故。支承外脚手架的挑出槽钢，必须按受力焊缝与预埋件焊牢.7 .由专人与气象台联系，及时作出大雨和大风预报，采取相应技术措施,防止发生事故。八、施工成本计划（略，参考本章附录工）九、施工安全计划（略，参考本章附录D十、施工环保计划（略，参考本章附录D十一、施工资源计划（一）劳动力需要量计划（路）（二）主要材料和强制品需要量计划（略）（三）物资运输计划（略）（四）主要施工机具需要量计划I.进口施工机具需要量计划，如表34-101所示。十二、施工风脸防范（略，参考本章附录D十三、施工总平面布置（一）设计Ifc工总平面图本工程地处闹市区，施工现场非常狭窄：在布置施工平面时，要认真遵循施工平面设计原则，通过几个可行方案论证，最后确定1个最优方案，如图34-65所示.（二）编制篇工设施计划由于施工现场狭窄，只安排了少量的生产性施工设施，如木工房和钢筋棚：以及必需的生活性施工设施，如食堂和宿舍，如图34-65所示。施工设施计划从略。
