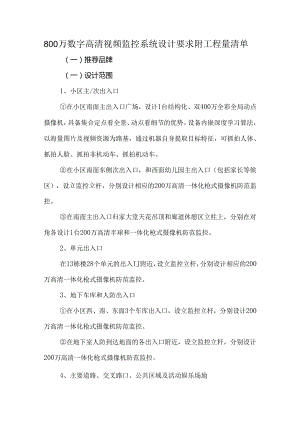

800万数字高清视频监控系统设计要求附工程量清单.docx

800万数字高清视频监控系统设计要求附工程量清单（一）推荐品牌（一）设计范围1、小区主/次出入口在小区南面主出入口广场，设计1台结构化、双400万全彩全局动点摄像机，具备集合定点看全景、动点看细节的优势。设备内嵌深度学习算法，以海量图片及视频资源为路基，通过机器自身提取目标特征，可抓拍人体、抓拍人脸、抓拍非机动车、抓拍机动车。在小区南面东侧次出入口，和西面幼儿园主出入口（包括家长等候区），设立监控立杆，分别设计相应的200万高清一体化枪式摄像机防范监控。在南面主出入口归家大堂天花吊顶和廊道休憩区立柱上，分别在对角各设计1台200万高清半球和一体化枪式摄像机防范监控。2、单元出入口在13栋楼28个单元的出入IJ附近，设立监控立杆，分别设计相应的200万高清一体化枪式摄像机防范监控。3、地下车库和人防出入口在小区西、南、东面3个车库出入口，设立监控立杆，分别设计200万高清一体化枪式摄像机防范监控。在地下室人防到达地面的各出入口附近，设立监控立杆，分别设计200万高清一体化枪式摄像机防范监控。4、主要道路、交叉路口、公共区域及活动娱乐场地在小区主要道路每间隔50米左右设立监控立杆，设计200万高清一体化枪式摄像机，全路段防范监控。在小区各个道路交叉路口设立监控立杆，设计200万高清一体化枪式摄像机，全方位防范监控。在小区露天公共区域和活动娱乐场地，设立监控立杆，设计200万高清一体化枪式摄像机，或智能球摄像机巡航监控，摄像机镜头焦距、巡航轨迹均可变，具备集合定点看细节、动点看全景的优势。5、地面机动和非机动停车位在地面机动和非机动停车位附近设立监控立杆，分别设计200万高清一体化枪式摄像机，无死角覆盖监控。6、商业外围和停车场在小区南面主出入口东、西两侧的商业外围和停车场，多方位设立监控立杆，以对射无死角覆盖原则，分别设计200万高清一体化摄像机，和智能球摄像机巡航监控。7、围墙周界对小区东、西、南、北四面围堵，每间隔50米设计1台200万星光级、智能警戒网络摄像机，安装于围墙造型墙体上。支持越界侦测、区域入侵侦测、双向语音对讲等功能，当有不法分子翻越围墙时，现场语音提示警告，并触发报警信息，同时在监控中心大屏弹出对应区域画面。8、住宅单元高空抛物仅在13栋住宅楼的北面，各设立】根监控立杆，分别设计1台800万高清广角普通高空抛物抓拍摄像机,对盲空抛物现象防范监控。9、单元门厅及电梯前室在13栋楼28个单元的一层电梯前室（部分兼顾门厅），共设计28台200万高清广角半球摄像机（吊顶天花安装）防范监控。在13栋楼28个单元的负一层、负二层电梯前室（部分兼顾门厅），设计相应数量的200万高清广角半球摄像机（需带墙面安装支架）防范监控。10、电梯轿厢防电瓶车上楼在28个单元的28部电梯轿厢内，设计电梯专用AI智能摄像机，带语音告警，并与智能梯控联动，禁止电瓶车搭乘电梯上楼。11、地下机动车停车场在地下机动车库内所有主要通道，每间隔50米设计一台200万高清一体化枪式摄像机，对整个车库进行防范监控。在西、南、东三个汽车坡道口，各设计一台200万高清一体化枪式摄像机，对进出车库的机动车辆进行防范监控。在与小区地面（人防疏散通道）、住宅楼相通的出入口（单元消防应急疏散楼梯口），分别设计200万高清一体化枪式摄像机防范监控。12、车库各重点设备房在车库消防泵房、生活泵房、配电室、排烟机房、送风机房等重点设备房，分别设计200万高清一体化枪式摄像机防范监控。13、系统供电设计整个视频监控系统由中心机房双电源，结合UpS不间断电源供电，确保停电后系统维持运行2小时以上。前端摄像机分区域就近汇聚至各设备箱，采用POE交换机集中供电模式。结构化双400万全彩全局动点摄像机,需提供AC220V交流电,为设备专用的电源适配器供电。智能球摄像机需提供AC220V交流电，为设备专用的C24V变压器供电。由于中心机房UPS电源无法提供至电梯轿顶，电梯轿厢摄像机和斩底网桥发射端就近取电于电梯轿顶AC220V,坑底网桥接收端就近取电于坑底AC220V,采用各H的适配器供电。14、系统信号传输及组网所有监控点摄像机信号/供电，采用超五类四对双纹非屏蔽网线（UTP-5e,下述余同）、阻水超五类四对双绞非屏蔽网线（UTP-5e,下述余同）结合光纤和光纤收发器传输。根据各外围汇聚点的现场实际情况，与最近楼栋单元汇聚点和监控中心距离不超过100米的，采用超五类或阻水超五类网线直接接入,接入每个汇聚点的线缆包括：监控点网线和集中供电电源线（RVV2X1.0二芯电源线，下述余同，电源线仅到汇聚设备箱）。与最近楼栋单元汇聚点和监控中心距离超过100米的，由4芯单模光纤、光纤收发器和集中供电电源线，直接传输回监控中心。所有末端摄像机至汇聚设备箱的网线，中间不得产生任何断点及接头。线缆敷设过程中应确保所有线缆均在主/支管网、PE碳素管、KBG管或桥架内，不能暴露在外，应尽量避开恶劣环境条件或易使管线损伤地段，和干扰较大区域。系统前端摄像机遵循按区域就近汇聚，以对应口数的百兆或兆交换机（8路内用白兆、8路以上用千兆组网原则。小区地面监控点位采用室外阻水超五类网线敷设，并汇聚至立杆或围墙设备箱组网，后经主/支管网进入最近楼栋的负一层单元弱电井设备箱汇聚，超过100米距离的采用4芯光纤加光纤收发器宜接回监控中心。每栋楼东单元所有摄像机组网后，由1根阻水超五类网线联网至西单元汇聚，再由1台千兆光纤收发器，用4芯单模光纤（同楼宇对讲共纤不共芯），经主管网传输回监控中心。电梯轿厢防电瓶车上楼摄像机，信号采用无线网桥对射传输,摄像机信号由轿底网桥发射端发射，坑底网桥接收端接收，再经1根超五类网线耨信号传输至本单元电井设备箱。一层电梯前室/单元门厅监控点位，采用室内超五类网线敷设,直接在本单元负一层弱电井设备箱组网；负一层电梯前室/单元门厅监控点位也采用室内超五类网线敷设，宜接至本单元负一层弱电井设备箱组网。（ID地下机动车库监控点位线缆采用KBG套管，进入就近弱电桥架,再分区域安装设备箱汇聚。汇聚后主干上行至下一级设备箱组网，在不超过三级的前提下，由最后设备箱中的千兆光纤收发器和4芯光纤,经弱电桥架、人防防暴孔传输回监控中心。15、监控立杆及基础设计立杆材质：杆件设计满足8级台风要求，采用Q235B材质，杆体颜色暂定为白色。立杆规格：杆体采用小110*75圆柱杆，所有焊接件通过一次性焊接完成并进行打磨抛光，再经过热镀锌防腐防锈加工，最后进行静电喷塑处理。立杆高度：立杆选用高度3-3.5米同一类型杆体，特殊情况下按监视的范围及避免摄像机被遮挡的原则，选用合适高度的杆体安装。横牌形式：考虑到前端摄像机的安装角度不同，横臂采用直杆组合的形式，可根据实际情况进行方位调整。立杆基础：采用螺纹钢装配式杆件地龙，深挖后濯筑C25混凝土，可抗8级台风，以确保立杆的牢固度。16、中心机房设计设计对应监控点数量的32路8盘位硬盘录像机和6T监控专用硬盘，确保录像存储时间达到30天以上。设计1台A1.智能数据库（电梯电瓶车识别系统后端数据存储及比对配套设备），结合电梯专用AI智能摄像机，实现电瓶车信息比对及报警功能。设计】台超脑处理器（主出入口全局动点摄像机配套设备），结合人脸识别全局动点摄像机，实现人体、人脸、非机动车、机动车信息比对报警功能。设计1台公安专用联网综合管理平台，与平安城市后台系统无缝对接。设计1台高配置系统管理电脑，内装“智慧社区”管理软件,扩展智慧社区安保功能。设计1台24口全厂兆核心交换机,用于管理前端所有摄像机，和监控中心硬盘录像机以及系统后台数据。设计一组3（高）*4（宽）排列、55时TFT液晶、超窄边框拼接屏，不设电视墙，采用前维护支架。画面采用多组复合轮循，同一期系统整改共用。设让1台12路高清视频解码器，用于拼接屏画面组合、分割、开窗、切换、轮循等操作。设计1台矩阵主控键盘，用于视频监控系统调阅、查询、切换等操作。设计1台42U设备机柜，同其他系统共用。QD设计6台设备防浪涌PDI保护器，保护设备免遭浪涌冲击。（四）基本功能1、对小区现场的实时图像、视频资料进行24小时不间断摄录,并上传到监控中心，有效的掌握现场实时动态，辅助应急指挥决策。同时对视频图像进行存储、备份保存达到30天以上。2、实现重点现场监视、现场录像、录像检索回放、报警辅助处置、视频服务接口提供、视频后台管理和视频数据库管理等功能。3、可进行突发事件的实时监控、摄录，提供视听资料证据，为警方破案、小区保安现场应急处理提供技术上的支持。对案发后的犯罪活动查找犯罪现场，锁定并跟踪追击目标嫌疑人，为保护业主安全提供及时信息，为打击犯罪提供第一手资料。4、实现对高危区域火灾情况的预见及报警，对于前端设备发出的H动报警信息，监控中心立即通过声光报警提示，并F1.动记录报警,打开前端监控信息，保障小区业主及财产安全。5、部署视频管理平台后，各应用系统都可以通过视频管理平台的接口调用视频。系统还能提供手机实时视频监控功能。6、监控中心根据需要可以随时查看任意一路或多路视频，保障同时多路视频的实时查看。实现视频的录制、回放、抓拍等功能。7、监控中心可远程控制站端视频处理单元实现手动录像、定时录像、报警触发录像、画面异动检测。8、支持二级平台部署，支持二级平台级联，视频可级联转发。9、管理系统内的设备、系统功能、系统数据等基本信息和配置参数。10、对视频设备、数据库、系统软件、应用软件、用户操作进行远程监视与控制。系统可提供切换视频、播放视频、保存视频、报警触发、数据杳询等操作。（五）系统特点1、安全可靠性在系统设计、设备选型、调试安装等环节都严格执行国家、行业的有关标准及公安部门有关安全技术防范的要求，贯彻质量条例，保证系统的可靠性。系统的程序或文件有能力阻止未授权者使用、访问和篡改，或者毁坏的安全防卫级别，硬件设备具有防破坏报警的安全性功能。系统选用高可靠、先进的硬件设备，能够让用户友好的F1.动化使用；设计施工时采取抗干扰措施，并使系统能集成化，保障各部分的有机结合，高效率动作，以确保系统可竟运行。2、扩充开放性视频监控、安防报警系统是一个相对开放的系统，木案系统有较大的犷充余地。选择开放性的硬件平台，具有多种通讯方式，为实现各种设备之间的互联、集成奠定良好的基础。选择标准化和模块化的部件，具有很大的灵活性和容量扩展性。系统在设计时考虑未来良好的发展性，以降低未来发展的成本,使系统具有良好的可持续发展性。系统中的硬件设计在满足现有应用需求的基础上，一方面保护了系统现有投资，另一方面乂有一定的预留，使该系统能随着实际使用情况的变化，进行扩充以满足更多的需求。技术的应用也具备持续而强有力的软件跟踪开发能力，可以不断完善视频录像监控系统。3、经济实用性在满足视频监控、安全报警防范级别的前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用、降低成本，从而达到极高的性能价格比，降低安全管理的运营成本。系统真正起到实时监控、事后取证的目的。系统操作简单，管理人员在控制台即可完成大部分监视工作，而设备操作也简便、灵活而可嵬。系统能实现视频高清化、应用多媒体化、管理智能化的功能。4、分布式控制、集中网管满足分布式监控需求，监控内的用户向监控系统的资源提出控制要求时，能够依据系统设置的权限，进行资源分配。系统内所有网络视频管理平台、系统主机即使在不同地方，都可使用软件实现远程诊断和管理。在有限网络资源环境一下，多个用户可同时在线观看系统内任意网点的实时视频资料。5、灵活简便的操作方式、管理查询检索方便采用网络视频，系统授权用户可直接在电脑上利用图形化界面软件对各设备进行操作，进行各种控制和处理，友好的图形化软件界面使得对系统的各项操作更加简单易行，也可在计算机网络内进行操作管理。用户可以按时间、视频源、告警联动视频源等条件检索录像资料，或者FI定义条件检索录像资料。采用智能化录像可以做到“所看即所录”，回放清晰度和实时调看时完全一样，录像资料的可利用性非常高，而且可以宜接利用各种图像处理软件对图像进行加工、转存和处理。视频图像不仅可以宜接在电脑上操作和管理，还可以通过软件接口很方便的和其他相应系统集成。视频监控系统序号产品名称单位数激单价小计备注1234前端设备清单POE网络高清枪式摄像机台1840.001.200万像素，最高分辨率1920*1080:2.1/2.7"ProgressiveScanCMOS传感器:3.快门:1.3s'1.100,000s：4.日夜转换模式：ICR红外滤片式;5.最小照度：0.011.ux9(F1.2,GCON),O1.uxwithIR;6.数字宽动态：7.图像设摄像机支架个1840.001.壁装全方位大支架，带鸭舌；2,尺寸70*97.1*181.8mm.电梯轿厢专用半球摄像机台280.001.1/2.7"ProgressiveScanCMOS：2.200万像素，最高分辨率1920*1080:3.智能侦测：采用深度学习硬件及算法，支持人脸侦测：4.支持越界侦测、区域入侵侦测、进入/离开区域侦测、徘徊侦测、人员聚集侦测、快速运动侦测、800万A1.智能高空抛物抓拍报像机台260.00,喝对红外灯及白光灯功率进行调节.：4.最低照度彩色0.OOUx,黑白0.OOO1.1.x,最大亮度鉴别等级11级；5.支持单场景同时检出30张以上人脸图5双400万全彩全局动点摄像机台I0.00全者再花双验0方甲丹落OS?没条杏是点右全装十分Q若细书产势，由双镜头相机与高性能GPU模块组成，内战深度学习算法，以海量图片及6全局动点摄像机专用支架套10.00工垄简动点撤核机要用发聚：工星装规格：新品发广各签的不材制：”含尺寸：2229*194*1137(½M67-127mp)7监控立杆(含地笼)套470.001.WUO/D75/H3000,圆形大小头,带检查口；2.含各规格摄相机横菖：3.免费配送12mm螺纹钢地笼和12nm螺丝。4表面喷涂高防锈漆。5含地笼基训人工开8小计：0.00信号汇聚/联网/传输设备清单14+1I=IPOE汇聚交换机台300.001.14口支持IEEE802.3atafPOE供电;2.支持250米远距离传输:3.所有端口均采用4kV防宙设计；4.支持端口自动翻转；5.存储转发交换模式：6.支持MAC地上白动学习和老化,7知能经在优化，8,支挂蟹挂和卓面两种安装方式28+1口POE汇聚交换机台340.001.108口支持IEEE802.3atafPoE供电；2.支持250米远距离传输:3.所有端口均采用4kV防管设计：4.支持端口自动翻转：5.存储转发交换模式：6.支持MAC地址自动学习和老化;7.智能线存优化:8.支持壁挂和桌面西种安装方式3电梯无线网桥对280.001.300M高频电梯视频信号无线传输：2.共14部电梯，每部一收一发成对工作：3含POE供电电源，4千兆光纤收发器对390.001.100oM标准SC接口,单模单纤传输:2.符合IEEE802.3、IEEE802.3u、5中心机房光纤收发器机架套30.00卜2民，双一发升矣、6光端盒/耦合器/尾纤/跳线/熔纤,攻0.00答中心机分和毕元、外木酒是合、起计、按发角7室外不锈钢防水设备箱个250.00W400*D300*H200,不锈钢防水，做光端箱用,含空开插排等。8地F车库汇聚设备箱个80.00W400*D300*H200,设备汇聚箱用，含抱箍支架、空开插排等。9小计：0.00后端监控中心设备清单116路网络高清硬盘录像机台160.00I.1.5U标准机架式;2.一个HDMI、一个VGA、异源输出：工四盘位，可满配6TB硬盘,4两个千兆网口.5两个I千20接口、一个ISB30接口.6报警10:16O监控专用硬盘块650.004000G5900RPM64M4GbSATA监控专用硬盘,非普通电脑盘“3人脸识别分析后端结构化服务器Zx口0.001.名单昨比对报警（4路抓拍机的人腺比对，或者4路普通IPC的抓拍和比（对）2.16个人脸名售店总席容1。万，3.路人库5万张：4,支持超生人报4联网综合管理平台一体机台0.001.单板轻量化综合安防视频管理平台，2t机箱/智能调速风扇/AC1OO24OY宽幅电源：2整合视频监控、门焚管理、人脸监控，事件报警，入侵报警，人员管524口全千兆核心交换机台20.001.工亚级24不干兆电口,支持AC：2.铁壳19寸机架型，1.ui度：3.支持组播、616口KVM切台0.00平受造极应只所，“变的高我,修产断6誓生扰，7换器3.主兄补案m模显数控制。4分罐率1920*1440.4口KVM切换器0.00技术参数基本同上述。8液晶显示淞台180.001.分辨率1920x1080;2.16:9,垂直水平可视角度178°3.黑百和灰阶响应时间6哈秒，4.标称对比度2000五1910显示器HDM1.高清线根180.001.录像机到显示器连接线;2.4K高清画版、3D立体视效、无全影、不闪屏：3支挂18GhnS传输带宽小计：0.00四系统然材/管材/辅材清单室内摄像机信号/电源线米89700.00国标、无辄铜、过F1.UCK4300测试、防鼠咬、百米阻抗10。室外摄像机信号/电源线米51700.00室外阻水网线。国标、无氧铜、过F1.UCK4300测试、防鼠咬、百采阻抗o设备电源线米29600.00准国标、足米、足径、无氧铜。4联网光纤米17100.001.A级纤心传输槎定、距离远：2.磷化处理加强钢丝,耐磨耐锈耐腐蚀；3.高强度环保PC外皮,柔韧性好。阻燃防腐。5地下车库KBG管材项10.00地下军库明管敷设，含管材、连接件、固定件等。6系统安装辅材批10.00含RJ45水晶头、接线端子、套管、跳线、标签、扎带、膨胀管、固定件等等.7小计，0.00
