分布式光伏源荷协同控制器项目应用.docx

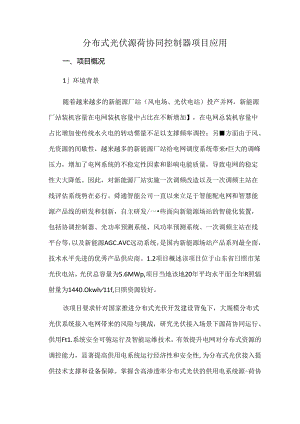

分布式光伏源荷协同控制器项目应用一、项目概况1环境背景随着越来越多的新能源厂站（风电场、光伏电站）投产并网，新能源厂站装机容量在电网装机容量中占比在不断增加】，在电网总装机容量中占比增加使传统水火电的转动惯量不足以支撑频率调控；另方面由于风、光资源的间歇性，越来越多的新能源厂站给电网调度系统带来r巨大的调峰压力，增加了电网系统的不稳定性因素和影响电能质量，导致电网的稳定性大大降低。因此，对新能源厂站实施一次调频改造以及一次调频主站在线评估系统势在必行。舜通智能公司一直以来立足于智能配电网和智慧能源产品线的研发和创新，自主研发/一些面向新能源场站的智能化装置，包括协调控制器、光功率预测系统、风功率预测系统、一次调频主站在线平台等，以及新能源AGC.AVC远动系统，是国内新能源场站产品系列最全面，技术水平先进的优秀产品供应商。1.2项目概述该项目位于山东省日照市某光伏电站，光伏总容量为5.6MWp,项目当地该地20年平均水平面全年R照辐射量为1440.Okwh11f,日照资源较好。该项目要求针对国家推进分布式光伏开发建设背兔下，大规模分布式光伏系统接入电网带来的风险与挑战，研究光伏接入场景下源荷协同运行、供用Ft1.系统安全可匏运行及智能运维技术，有效提升电网对分布式资源的调控能力，显著提高供用电系统运行经济性和安全性,为分布式光伏接入提供技术支撑和设备保障。掌握含高渗透率分布式光伏的供用电系统源-荷协同运行安全边界，提出多场里下供用电系统源-荷协同控制策略，提出降低线损、提高光伏发电消纳率等多场景下供用电系统源-荷协同控制策略及用户侧储能参与失电快速支援的控制策略，提高系统抗干扰能力，保障系统安全稳定运行。我公司分布式光伏源荷协同控制器完全满足该项目的技术要求，助力该项目实施落地。二、项目建设内容在山东省口照市光伏电站建设一套分布式光伏源荷协同控制系统。主要是通过对数据的合理采集，来准确掌握各个设备的运行状态及安全隐患，精准的提升电网对分布式资源的调控能力，提高供用电系统运行经济性和安全性，为分布式光伏接入提供技术支撑和设备保障。2.1系统主页2.2系统监控一次图2.4BMS调控监控页分布式光伏源有防闫控制系统-i1.B三三S-£.2.5曲线显示页2.6参数设置页2.7数据报表页三、硬件产品规格说明分布式光伏源荷协同控制器由QT-502频率采集单元和QT-3200核心服务器组成,其外观如下图所示:接线说明如下:序号QT-50211.n:1.A641电压信号21.n:NN641负极31.n:2B641电压信号41.n:NN641负极51.n:3C641电压信号61.n:NN641负极71.n:4A421电流信号81.n:NN421负极91.n:5B421电流信号101.n:NN421负极111.n:6C421电流信号121.n:NN421负极13InJRIG-AB码对时+14InJRIG-BB码对时-151.n:KO+输出+161.n:KO-输出-1QT-3200电源2:4D+I1.f。右HHfA1.Vv112电源2:5D-51目且血/并DC1.IO220V3电源2:7PE4B码+对时+至时钟服务器5B码-对时-6COM1:2RS485A1至采集终端7COM1:1RS485B18COM2:2RS485A29COM2:1RS485B210COM3:2RS485A311COM3:1RS485B312COM4:2RS485A413COM4:1RS485B414COM5:2RS485A515COM5:1RS485B516COM6:2RS485A617COM6:1RS485B618COM7:2RS485A719COM7:1RS485B720COM8:2RS485A821COM8:1RS485B8注:QT-502频率采集单元1、电压通道分别是123对应相序ABC；电流通道分别是456对应相序ABC：2、负极中如果只有一根N就短接：如果每相有进和出，就每相单独接：要看PTCT引过来的线是三相四线还是三相六线：以实际情况接入为准；3、本表中，电流/电压信号全都引入端子排中：以实际情况接入为准：4、设备电源AC220V从PDU上取；以实际情况接入为准。QT-3200核心服务器1、电源1直接从PDU上取,电压AC220V；2、电源2从现场直流系统上取,支持DCI1.O_220V,电源线已引到端子排。柜体内部组成设备说明如下：T、QT-502频率采集单元QT-502频率采样单元是满足电力系统新能源一次调频系统高精度高频率采集并网点频率的专用装置。装置支持实现模拟信号的采集与冲算并输出高精度频率值的功能，满足实现0.OO1.HZ的频率采集精度要求，支持实现刷新时间100nIS以内频率值上送功能。满足一次调频系统快速反应、精细操作和高可靠性要求。装置整机高度仅为1U,紧凑尺寸能有效满足有限空间下的组屏需求。外观结构如下图所示：产品主要技术规格如卜:项目定义硬件参数处理器(CPU)PowerPC内存IGB硬盘128GSSD操作系统Vxworks外部通信口2*RJ45电以太网口面板指示灯运行、告警、频率电源110V-2220V宽范围交直流通用电源外形尺寸19英寸IU标准上架结构输入57.74V1A*3三相四线对时方式支持电B码性频率采样精度±0.001Hz(0-65Hz)能电压采样精度0.001V参电流采样精度O.1A数通信上送刷新时间100ms2、QTOUCh-3200核心服务器QTOUCh-3200核心服务器是一款19寸2U标准上架型核心服务器。提供1个VG,1个B码对时，3个USB,2路DO继电器接口，板载固定6个网口，电源支持AC/DC220V/110V5060HZ单电源、冗余电源可选（失电告警）：操作系统采用实时1.inUX系统，搭载最新的Qtouch自主可控跨平台组态软件V3.0版本。外观结构如卜.图所示:产品主要技术规格如下:项目定义主要功能指标处理器(CPU)基于Inte1.39552.0GHz内存4G存储128GSSDVGA整机提供IjVGA显示接口支持分辨率不低于1024×768USB整机提供3个USB2.0接口网口12个网口串口8个串口，为2*10Pin凤凰端子接口形式扩展总线提供一个标准PCIEX1.扩展槽主要性能指标外形尺寸440mm（宽）×88mm（高）×375mm（深）净重11.25Kg温度工作温度：机械硬盘：-5°C+45°C固态硬盘：-25°C+55°C存储温度：-40°C+70°C湿度恒定湿热：40,95%RH(非凝结状态)电磁兼容性符合国际标准IEC61850变电站通讯网络和系统符合国标GB/T15153-1远动设备及系统辐射骚扰：GB9254-2008A级传导骚扰：GB9254-2008A级GB/T17626.2.2018静电放电(IV)级GB/T1762642018脉冲群抗扰度(IV)级GB/T17626.5-2019浪涌(冲击)抗扰度(IV)级GBzT17626.6-2008传导抗扰度(III)级GBA17626.12-1998振荡波抗扰度试验(III)级GB/T17626.3-2017射频电磁场辐射抗扰度(III)级GB/T1762692011脉冲磁场抗扰度(V)级GB/T17626.18-2017阻尼振荡磁场抗扰度(V)级GBA17626.8-2006工频磁场扰抗扰度(V)级GB/T17626.11-2008电压暂降、短时中断和电压变化试验(能承受规定电压暂降100%、持续时间IOmS)可靠性平均无故障工作时间：MTBF23000Oh平均维修时间:MTTR0.5h安全性满足GB4943的基本要求机械环境适应性抗振动：能承受严酷等级为Bm级的振动响应实验（应能承受频率f9Hz时振幅为3mm及f>9200Hz时加速度为IOrn/sZ的振动），关机施动。抗冲击：能承受严酷等级为Bm级的冲击实验，半正弦脉冲持续时间：I1.ms,峰峰值加速度10g,关机实验。电源特性输入：AC50Hz,I1.oV220V:DUI1.OV220V单电源、冗余电源可选整机功耗：27.72W（待机状态）整机功耗:34.5W
