西南交通大学网络教育学院模拟电子技术A第1次作业.doc

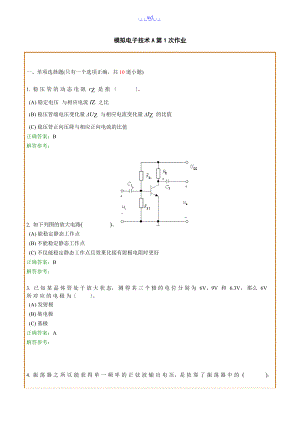

.wd.模拟电子技术A第1次作业一、单项选择题(只有一个选项正确，共10道小题)1. 稳 压 管 的 动 态 电 阻 rZ 是 指  。  (A) 稳定电压 与相应电流IZ 之比  (B) 稳压管端电压变化量UZ 与相应电流变化量IZ 的比值  (C) 稳压管正向压降与相应正向电流的比值正确答案：B解答参考：2. 如下列图的放大电路( )。  (A) 能稳定静态工作点  (B) 不能稳定静态工作点  (C) 不仅能稳定静态工作点且效果比接有射极电阻时更好正确答案：B解答参考：3. 已 知 某 晶 体 管 处 于 放 大 状 态， 测 得 其 三 个 极 的 电 位 分 别 为 6V、9V 和 6.3V， 那么 6V所 对 应 的 电 极 为 。  (A) 发射极  (B) 集电极  (C) 基极正确答案：A解答参考：4. 振 荡 器 之 所 以 能 获 得 单 一 频 率 的 正 弦 波 输 出 电 压，是 依 靠 了 振 荡 器 中 的 ( )。  (A) 选频环节  (B) 正反响环节  (C)  基本放大电路环节正确答案：A解答参考：5. 开 环 工 作 的 理 想 运 算 放 大 器， 同 相 输 入 时 的 电 压 传 输 特 性 为 。      (A)   (B)  (C) 正确答案：A解答参考：6. 理想运算放大器的共模抑制比为 ( )。  (A) 零  (B) 约120 dB  (C) 无穷大正确答案：C解答参考：7. 半 导 体 二 极 管 的 主 要 特 点 是 具 有 。  (A) 电流放大作用  (B) 单向导电性  (C) 电压放大作用正确答案：B解答参考：8. 在 运 算 放 大 器 电 路 中， 引 入 深 度 负 反 馈 的 目 的 之 一 是 使 运 放 ( )。  (A) 工作在线性区，降低稳定性  (B) 工作在非线性区，提高稳定性  (C) 工作在线性区，提高稳定性正确答案：B解答参考：9. 整 流 电 路如下列图， 设二极管为理想元件， 已 知 变 压 器 副 边 电 压 ， 假设 二 极 管 D1损 坏 而 断 开， 那么 输 出 电 压 的 波 形 应 为 图 。  (A)   (B)      (C)   (D)    正确答案：C解答参考：10. 如下列图电路中，能够实现运算关系的电路是 ( ) 。  (A) 图1  (B) 图2  (C) 图3正确答案：B解答参考：四、主观题(共5道小题)11.  电 路 如 图 所 示，求 输 出 电 压 uo与 输 入 电 压uI 之 间 关 系 的 表 达 式。参考答案：          12.  电 路 如 图 所 示 ， 试 分 析 当 时，哪些二极管导通当时，哪 些 二 极 管 导 通 写出分析过程并设二极管正向压降为0.7V。参考答案： 当时，二极管D2，D3，D4外加正向电压而导通，a点电位2.1 V， 二极管D1外 加 反 向 电 压 而 截 止。 当 时， 二 极 管D1导 通，a点 电 位 为0.7V， 不 足 以 使 二 极 管 D2，D3和D4导 通 故 而 截 止。13.  放大电路如图 所 示， 晶体管的电流放大系数 ，RB1=，= ， RC = 6 kW，RE = 400 W，RL 6 kW， 要 求：(1) 计算静态工作点；(2) 画出微变等效 电路；(3)计算电压放大倍数。参考答案： (1)                              (2)             (3)                 其 中   14.  图示电路中，二极管为理想元件，ui为正弦交流电压，交流电压表 的读数为100V， 负载电阻RL = 1kW， 求开关S 断开和闭合时直流电压表 和 电流 表 A 的读 数。 设各电压表的内阻为无穷大， 电 流 表 的 内 阻 为 零参考答案： 开关S断开，UO =0.45 U2 = 0.45×100= 45 V 电 压 表 (V2 ) 的 读 数 为 45V ，IO = = 45 mA，电流表(A) 的读数为 45 mA。 开 关S 闭 合，UO = 0.9 U2 = 0.9×100 = 90 V ，电 压 表(V2) 的 读 数 为 90 V，IO = = 90 mA，电流 表(A) 的读数为 90 mA。15.  整流电路如下列图，二极管为理想元件，、均为正弦波，其有效值均为20V。要求 ： (1) 标 出 负 载 电 阻、上 的 电 压 的 实 际 极 性 ; (2) 分 别 定 性 画 出、上 电 压和的 波 形 图 ; (3) 求、的 电 压平 均 值 和。参考答案： (1) 负 载 电 阻RL1和RL2上 的 电 压 的 实 际 极 性 均 为 上 正 、 下 负。(2)  (3)
