车床尾座三维实训.doc

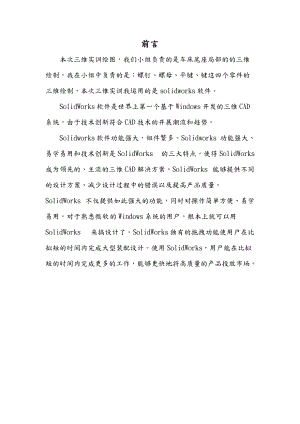

. .前言本次三维实训绘图，我们小组负责的是车床尾座局部的的三维绘制，我在小组中负责的是：螺钉、螺母、平键、键这四个零件的三维绘制，本次三维实训我运用的是solidworks软件。SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的开展潮流和趋势。 Solidworks软件功能强大，组件繁多。Solidworks 功能强大、易学易用和技术创新是SolidWorks 的三大特点，使得SolidWorks 成为领先的、主流的三维CAD解决方案。SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。SolidWorks 不仅提供如此强大的功能，同时对操作简单方便、易学易用。对于熟悉微软的Windows系统的用户，根本上就可以用SolidWorks 来搞设计了。SolidWorks独有的拖拽功能使用户在比拟短的时间内完成大型装配设计。使用SolidWorks，用户能在比拟短的时间内完成更多的工作，能够更快地将高质量的产品投放市场。一、实训目的：1、掌握三维软件用于工程制图的根本操作和实物零件的测绘，了解机械设计的一般步骤和方法。2、学会查阅相关书籍和文献资料。3、绘制的图形必须符合国家制图标准的有关规定。4、提高综合所学的理论知识独立分析和解决问题的能力，培养认真负责的的工作态度和严谨细致的工作作风。二、实训准备：1、计算机一台、solidworks软件、2、打印输出设备、教学多媒体系统。3、solidworks软件的有关书籍，实物零件和测绘工具。三、实训内容一螺母的创立1. 创立螺母基体Step1新建文件。启动solidworks2010，单击“标准中的“新建按钮，在弹出“新建solidworks文件对话框中，单击“零件，然后单击“确定按钮，新建一个零件文件。Step2新建草图。选择“前视基准面作为草图绘制平面，单击“草图工具栏中的“草图绘制按钮，进入草图绘制状态。Step3绘制草图。单击“草图工具栏中的“多边形按钮，绘制六边形，以坐标原点为多边形的中心。Step4标注尺寸。单击“尺寸/几何关系工具栏的“智能尺寸按钮，标注尺寸如下图：Step5创立螺母基体。单击“特征工具栏中的“拉伸凸台/基体按钮，弹出属性管理器设置“两侧对称，“深度中输入数值“8，单击“确定按钮，生成螺母基体。如上图所示：2旋转切除基体Step1新建草图。选择“上视基准面作为绘图基准面，单击“草图绘制，在其上新建一个草图。Step2绘制中心线。单击草图中“中心线按钮，绘制一条过原点的中心线。单击“标准视图中的“正视于按钮。Step3投影轮廓。选择零件的侧面，单击“草图工具栏中的“转换实体引用，将零件的轮廓投影到草图平面上。Step4转换构造线。选择上一步的转换的轮廓，在“属性中勾选“作为构造线按钮。Step5绘制草图。单击“草图按钮，利用直线绘制如下图的草图。Step6绘制点。单击“点按钮，在斜直线与矩形交点处绘制两个点。Step7标注尺寸。单击“智能尺寸，标注尺寸，如上图所示：Step8创立旋转切除按钮。单击“特征工具栏中的“旋转切除按钮，弹出相关属性，选择竖直中心线作为旋转轴，其他设置如下图。单击“确定，按钮，生成效果图如下：Step9创立镜像特征。单击“特征中的“镜像按钮，在弹出的属性管理器中，选择“前视基准面作为镜像面，其他设置如图，单击“确定，生成镜像特征。如上图所示：3. 创立螺纹孔Step1新建草图。选择螺母基体的上端面，单击“草图工具栏中的“草图绘制按钮，在其上新建一个草图。Step2绘制草图。单击“圆按钮，以坐标原点为圆心绘制一个圆。Step3标注尺寸。单击“智能尺寸，标注圆的直径。如下图：Step4创立拉伸切除特征。单击“特征工具栏中的“切除拉伸按钮，弹出相关属性管理器，设置“完全贯穿，具体设置如下图，单击“确定按钮，完成拉伸切除的创立。Step5创立螺纹孔特征。单击“插入中的“注解工具栏中的“装饰螺纹孔按钮，弹出“装饰螺纹线属性管理器；选择螺纹孔的边线作为“螺纹设定中的圆形边线，设置终止条件为“通孔，在“次要直径中设置次要直径为“8，其他设置如下图，单击“确定按钮，完成螺纹孔的创立。二键的创立Step1新建文件。启动solidworks2010，单击“标准中的“新建按钮，在弹出“新建solidworks文件对话框中，单击“零件，然后单击“确定按钮，新建一个零件文件。Step2拉伸凸台。单击“特征工具栏中的“拉伸凸台/基体，输入深度为7.4，相关属性如下所示，单击“确定按钮，生成如下效果图：Step3绘制草图。在平面绘制如图草图，如上图所示：Step4拉伸凸台。弹出相关属性如下所示，生成效果图如下图：三平键的创立Step1新建文件。启动solidworks2010，单击“标准中的“新建按钮，在弹出“新建solidworks文件对话框中，单击“零件，然后单击“确定按钮，新建一个零件文件。Step2绘制草图。绘制如图草图，“智能标注如下尺寸。Step3拉伸凸台。点击“特征中的“拉伸凸台/基体，弹出如下相关属性，设置参数如下，生成效果图如下：四螺钉的创立螺钉在机械零件中最常见。一般用于紧固，螺钉具有拆卸方便、精度高等优点。1. 创立螺钉头Step1新建文件。启动solidworks2010，单击“标准中的“新建按钮，在弹出“新建solidworks文件对话框中，单击“零件，然后单击“确定按钮，新建一个零件文件。Step2新建草图。选择“前视基准面作为草图绘制平面，单击“草图工具栏中的“草图绘制按钮，进入草图绘制状态。Step3绘制草图。单击“草图工具栏中的“多边形按钮，绘制六边形，以坐标原点为多边形的中心。Step4标注尺寸。单击“尺寸/几何关系工具栏的“智能尺寸按钮，标注尺寸如下图：Step5创立螺钉头基体。单击“特征工具栏中的“拉伸凸台/基体按钮，弹出属性管理器设置“两侧对称，“深度中输入数值“5.2，单击“确定按钮，生成螺钉头的基体。2旋转切除基体Step1新建草图。选择“上视基准面作为绘图基准面，单击“草图绘制，在其上新建一个草图。Step2绘制中心线。单击草图中“中心线按钮，绘制一条过原点的中心线。单击“标准视图中的“正视于按钮。Step3投影轮廓。选择零件的侧面，单击“草图工具栏中的“转换实体引用，将零件的轮廓投影到草图平面上。Step4转换构造线。选择上一步的转换的轮廓，在“属性中勾选“作为构造线按钮。Step5绘制草图。单击“草图按钮，利用直线绘制如下图的草图。Step6绘制点。单击“点按钮，在斜向直线与矩形的交点处绘制两个点。Step7标注尺寸。单击“智能尺寸，标注尺寸，如上图所示：Step8创立旋转切除按钮。单击“特征工具栏中的“旋转切除按钮，弹出相关属性，选择竖直中心线作为旋转轴，其他设置如下图。单击“确定，按钮，生成效果图如下：3、创立螺柱局部。选择螺钉帽的底面，绘制直径为8mm的圆，进展拉伸凸台，拉伸长度为16mm。得到螺钉轮廓实体如下图！绘制草图如下图。4.生成螺纹实体绘制螺旋线。“插入“曲线“螺旋线/涡状线命令，弹出属性管理器，“高度和螺距为20mm，螺距1mm，起始角度为“360，方向为“顺时针，单击“确定按钮。创立螺纹。单击“特性“扫描切除按钮，选择相应的“路径和“轮廓，单击“确定按钮。生成效果图如下图：4、 实训成果完成了“螺母、键、平键、螺钉四个两件的创立。以及完成了“爆炸图和装配完成了“装配图。螺母 键平键螺钉爆炸图爆炸图装配体装配体5、 实训心得为期一周的三维实训课程完毕了，本次实训让我受益匪浅。本次实训我运用的是solidworks软件，我又认真复习了Solidworks三维课程，加深了根底知识的认识和了解，本次实训是根据与我们密切相关的实物进展的，我们小组负责的是车床尾座，实训过程中遇到了很多问题，例如：螺母的倒角尺寸和生成方法，以及螺纹线的螺距和长度，如何插入螺旋线但是通过请教同学、去图书馆查阅资料和上网查阅资料完成了本次实训内容，本次实训自己复习了各类标准件的机械的标准尺寸，本次实训的过程很充实，为我以后从事设计方面的工作打下了坚实的根底。同时在此次小组中，我们小组成员12人每个人负责不同的任务，但同时又相互合作，最后大家一起装配时，通过相互的配合和尺寸要求，再进展适当的修改，最终大家一起完成了车床尾座的装配图，共同完成了我们的实训内容。 本次实训虽然时间短，但是过程丰富，让自己受益匪浅，相信会对自己以后的学习和从事设计的工作都会有很大的帮助。. v .
