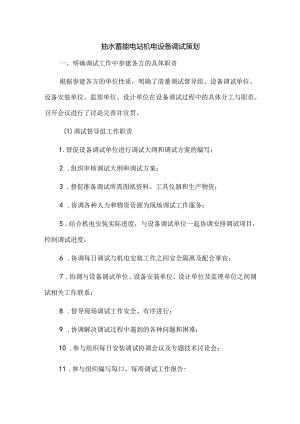

抽水蓄能电站机电设备调试策划一、明确调试工作中参建各方的具体职责根据参建各方的单位性质，明确了清蓄调试督导组、设备调试单位、设备安装单位、监理单位、设计单位在设备调试过程中的具体分工与职责。召开会议进行了讨论完善并宣贯。(1)调试督导组工作职责1.督促设备调试单位进行调试大纲和调试方案的编写；2 .组织审核调试大纲和调试方案：3 .督促准备调试所需图纸资料、工具仪器和生产物资；4 .协调各种人力和物资资源为现场调试工作服务：5 .结合机电安装实际进度，与设备调试单位一起协调安排调试项目，控制调试进度；6 .协调每日调试与机电安装工作之间安全隔离及配合事宜；7 .协调与设备调试单位、设备安装单位、设计单位及监理单位之间调试相关工作联系：8 .督导现场调试工作安全、有序进行；9 .协调解决调试过程中遇到的各种问题和困难；10 .参与组织每日安装调试协调会议及专题技术讨论会；11 .参与组织编写每口、每周调试工作报告:12 .组织各种调试数据和资料的收集汇总；13 .及时向公司领导汇报调试主要工作情况和重大事项。（2）设备调试单位工作职责1 .负责调试大纲和调试方案的编写完善并保证调试方案的正确性；2 .负责提供完备的调试图纸资料和仪器工具；3 .结合机电安装实际进度，编制细化的阶段性调试项目进度计划表；4 .负责评估分析调试过程中可能出现的安全风险并采取相应的控制措施：5 .及时与调试督导组和设备安装单位沟通每日调试项目安排，避免与设备安装工作产生冲突及发生相关安全问题；6 .按照调试进度安排，具体执行现场调试工作，收集记录相关调试数据：7 .主导设备联动调试工作：8 .负贡解决处理调试期间出现的各种技术问题，对调试过程中遇到的困难及可能涉及的技术变更及时通告监理、设计及调试督导组;9 .针对每个调试项目编写详细的调试报告，及时提交监理审核验收：10 .负责主持每日机组动态调试会议，负责编写调试口报和周报:11 .相关合同中规定的其它调试工作职贡。（3）设备安装单位工作职责1 .配合做好机组调试工作：2 .及时与调试督导组和设备调试单位沟通每日机电安装工作项目，避免与调试工作产生冲突及发生相关安全问题；3 .配合进行调试相关技术问题的分析与解决：4 .相美合同中规定的其它调试工作职责。（4）监理单位工作职责1 .负责各项调试项目的监理工作：2 .参与调试相关技术问题的分析与讨论：3 .组织调试项目的检查验收工作；4 .相关合同中规定的其它调试工作职贡。（5）设计单位工作职责1 .对调试工作提供技术支持，对调试期间产生的技术变更提出可行性方案或出具设计修改通知单；2 .与调试相关技术问题的分析与讨论：3 .相关合同中规定的其它调试工作职责。：、编写审核设备调试大纲与调试方案(1)梳理设备调试对象，理清各调试对象之间的逻辑关系。这是设备调试策划的一项重要工作。只有把所有需要调试的对象和各调试对象之间的逻辑关系梳理清楚，才能更好的确定和完善后续调试项目、大纲及方案，调试才能做到有的放矢，有序推进。设备调试对象清单范例调试对象相关调试对象控制内容励磁系统 励磁控制装置 励磁变压器 励磁进线开关 灭磁开关 传感测量元件 启励装置发电电动机励磁系统与转子磁极连接机组1.CU励磁控制、电压调节、保护机组保护(A、B)灭磁开关控制、励磁相关保护机组保护(C、D)励磁变压器保护调速器系统速度继电器信号SFC系统SFC与励磁系统间协调控制故障录波装置励磁系统相关信号送入故障录波(2)确定调试项目，组织编写并审核完善调试大纲和调试方案。参考梳理出来的设备调试对象清单，确定各系统具体的调试项目与内容。调试大纲应至少包括调试组织体制、调试进度计划、调试应具备的条件、调试风险分析及安全隔离方案、主要调试项目，其中主要调试项目应包括试验条件、内容概述、试验风险分析、对应的调试方案目录索引等内容。调试方案应至少包括调试风险分析及安全措施要求、调试上项目、调试步骤及记录表格等方面内容，其中调试子项目应从静态调试、无负载无水联合调试、带负载无水联合调试、机组启动调试等几个层次进行梳理设置。以机组为例，需要编写的调试资料包括：机组无水及有水试验项目清单；机组各系统调试要领书，包括静态调试、无负载无水联合调试、带负载无水联合调试、机组启动调试几个部分，在编写时按照以下调试要点完善调试要领书。系统静态调试应至少包括以卜内容：设备安装后外观、紧同性、绝缘、接地及线缆连接检查：设备上电及电源冗余切换测试；装置内部参数及设定值检查；装置功能、特性试验及内部回路测试：系统无负载无水联合调试应至少包含以下内容：1 .设备间硬布线收发信号核对检查；2 .设备间通信连接测试及数据枪查;3 .设备间安全闭锁、联动及响应测试（包含设备动作时间、位置及尺寸测量等）。系统带负载无水联合调试应至少包含以下内容：1,系统可用性判断条件检查测试：4 .系统带负载动作及异常情况保护功能测试；5 .相关电气、机械和控制参数测试（如启动电流、运行电流、运行电压、压力、流量、漏水量、位移量、压水及保持时间、设备带负荷动作时间等参数的测量）：6 .调试设备设定值适当性检查和调整；7 .调试设备、管路等安装质量检查。8 .装置/0通道测试及相关测量传感元件检查、设定及动作校验。机组无水综合试验要领书，用于在机组静止状态下进行机组流程转换功能测试，一方面检杳流程执行情况，另一方面检查机组各系统操作及信息传递功能是否正常。机组启动调试大纲及机组启动调试进度计划表。机组启动调试方案，包含机组启动调试每个项目的具体作业要领书以及记录表格。调试大纲和调试方案编写完成后由参试各方人员进行反复审核完善，其中机组启动调试大纲和启动调试方案须经机组启动验收委员会批准后实施。机组并网试运行前，调试单位应按照上级调度机构的要求编写机组并网试运行方案，报上级调度机构审定并由机组启动验收委员会批准后实施。在1号机组投产后，调试督导组对1号机调试实际操作过程与实践经验进行了总结，组织进行了后续机组调试大纲和方案的编写、优化与完善，将1号机调试工作总结出来的好经验与做法落实到大纲与方案中，使得调试方案更为全面细致，更加具有操作性，更加突出循序渐进的原则。三、调试相关工作准备（1）技术资料准备设备调或前，应收集准备调试设备相关技术资料，包括：设备相关一二次图纸；产品功能及特性说明书；厂内功能和特性试验记录报告；设备参数和设定值清单（包括装置内部和传感测量装置）：设备功能和特性试验合格验收标准（参考国家标准、行业标准或IEC标准）：其它相关资料。（2）人员准备设备调试单位应安排熟悉电站设备性能、原理且具有丰富经验的技术人员执行现场调试工作。现场调试人员资质应经调试组织机构审查认可。调试前，参与调试人员应进行必要的安全教育与培训，掌握相关安全技能并熟知应急疏散路线。业主应为调试各系统安排调试协调负贲人，主要职责如下:1 .在调试开始前熟悉所负贡系统设备图纸、资料，督促设备调试单位准备相关调试资料和工器具；2 .督促所负责系统调试方案的提交及完善；3 .参与检查并协调满足所负责系统的调试实施条件；4 .参与分析所负责系统调试安全风险及对策；5 .协调所负责系统调试工作安全规范的开展实施；6 .现场跟进所负贲系统的调试，编写该系统每日调试日志；7 .督促所负责系统调试记录表格及报告的编写、汇总与归档；8 .熟悉所负责系统设备操作、使用和故障分析技能。（3）工器具及材料准备1 .调试前,设备调试单位应准备好必要的调试工器具及材料，调试工器具应满足安全及调试要求，经检验合格且在合格期限内。2 .调试前，参与调试各单位应根据安全规程及厂房实际情况配备必要且合格的个人防护设备。（4）调试工作环境准备1 .调试前，调试区域应有必要的照明、通风、安全防护及通道等设施，并已与安装区域及运行区域安全隔离开。2 .调试前，在调试现场显著位置应张贴紧急疏散程序及指示。3.调试前，调试区域应有移动通讯信号，关键部位应配置固定电话。四、制定并落实调试过程安全管控措施新机调试由于现场环境恶劣、设施不完善、人员红杂且交叉工作而多、设备及控制程序未经验证等诸多原因，是一项安全风险很高的工作任务。因此需要从技术和管理两方面进行安全管控，其中编写并执行好调试方案是最主要的技术安全管控措施，对调试人员的作业行为进行约束与规范。调试工作开始前应进行充分的调试风险分析，风险分析应从下列几方面考虑：1）调试过程安全风险；2）设备调试对其它安装中设备及工作人员的安全风险：3）设备调试对已投产设备的安全风险：4）已投产设备对调试设备和人员的安全风险。在设备调试过程中采取的安全管控措施主要有以下几点：在设备调试前，由电站运行部与设备调试单位签订机组调试一次设备委托操作协议，机组调试期间除试验操作以外的一次设备操作统一由运行人员实施。设备首次上电前，设备安装单位人员须填写新设备投运送电申清单，由电站运行人员统一实施设备上电操作。每项调试工作开始前，如果要进行二次I川路变更或软件程序修改,调试负责人应组织填写二次回路及程序软件安全技术措施单，由调试人员执行并确认无误。对于临时解接的电缆端子需填写两个相同的信息牌，一个信息牌挂在电缆上，另一个由调试负责人妥善保存。待该项调试结束时恢夏相关措施至调试前状态。每项调试工作开始前，调试负责人应召开调试班前会，讲解调试内容，做好人员安排与分工，向调试成员进行技术及安全交底，填写调试安全风险分析及技术交底记录表，由调试成员熟知并签字确认。在调试过程中如需对机组进行安全隔离，调试负贡人应填写调试设备隔离/解除隔离工作联系单，由电站运行人员根据调试设备隔离/解除隔离工作联系单认真落实安全隔离措施并与调试负责人一起检查确认无误。为r防止机组调试工作影响已投运机组，需要对调试机组与己投运机组之间的软硬件回路进行有效的安全隔离，在调试推进到不同阶段时逐步恢复所做的安全隔离。调试现场所有工作均须征得调试负责人许可并由调试负贡人统一协调安排，严禁私自操作调试设备：如果调试工作涉及已投产设备，工作前应开工作票，履行工作许可手续。五、调试工作协调与过程控制在整个设备调试过程中，为了确保调试工作安全顺利推进，需要对调试工作与机电安装工作、调试工作之间以及参建单位之间进行大量的工作协调。每天在厂房召开每日安装调试协调会，通过安装调试协调会了解安装调试单位每日工作情况，督促安装调试工作进度，部署相关工作安排，对影响调试工作的设备安装进度、设备到货情况、人员安排与到位情况、工作现场出现的问题、交叉工作面冲突、可能存在的安全风险等事宜逐一进行沟通协调解决，由监理编写发布每日安装调试协调会议纪要。为了有效协调各调试项目与相关安装工作配合进度，调试督导组将调试项目清单与安装工作任务相结合编制设备安装调试工作进度分解安排表，依据该表督促安装单位优先完成影响调试进度的机电安装与土建工作，有效推动相关安装调试工作开展与实施。设备安装调试工作进度分解安排表（示例）调试项目调试时段调试负责单位前置条件目前进度或困难负责单位开关站通信设12月上旬完成开关站通信设备安装接线备调试（包括通道测试）开关站至中控室光纤已通开关站至架空线主用光纤已通开关站通过蓄能一干至花都站的光纤（备用）已接通花都站通信设备准备就绪开关站400V永久电源正常上电为了保证调试项目能顺利按期进行，调试督导组与设备调试单位一起编制了详细的机组启动投产调试项目清单，根据各系统间的生产工艺特点与逻辑关系，按周编排了各系统调试项目推进实施总表；每周一与调试单位负责人进行充分讨论沟通，制定每周调试工作计划,每天对工作计划中的调试项目进行跟踪、督促并根据实际情况适当调整。为r不使每个系统调试项目出现遗漏和缺项，调试督导组每天对各系统设备及系统间的回路、逻辑与功能进行反思，检讨目前设置的调试项目是否能验证该系统所有的关键功能，对发现遗漏的功能验证项目及时与调试单位沟通，补充添加到调试方案与计划中。静态调试阶段各系统功能测试到位有力保障r机组动态调试的顺利实施。当机组进入动态调试阶段时，机组安装调试协调会不再3开，改由设备调试单位主持召开机组动态调试早会，由调试单位编写发布每日调试日报。在1号机动态调试阶段，由于设备特点尚未完全掌握，设备存在的缺陷和问题尚未暴露，因此其调试进度具有较大的不确定性，此时需要更多的进行进度动态管理，通过电话及报送并网调试工作计划的形式及时与调度沟通汇报，争取调度对调试工作的理解与支持。为了更为有效和精准的控制1号机投产后其它机组动态调试进度，调试督导组在总结了1号机调试工作经验之后编制了机组动态调试计划，对后续机组动态调试阶段每天的调试和相关准备及检查项目按照“安排紧凑、循序渐进、劳逸结合、安全推进”的原则进行了合理编排。按照事先制定好的动态调试计划，加上调试单位在调试过程中分工明确、执行有力，整个机组动态调试过程按部就班、平稳有序、劳逸结合、进度可控。调试工作检查与验收为了保证调试工作的安全顺利推进，需要在不同的阶段对安装及调试工作进行必要的检查与验收。在设备由安装转调试时，需要进行设备交接检查。安装单位、调试单位、监理及业主代表实地检查现场环境、设备安装及相关配套设施是否满足调试条件，设备安装单位向设备调试单位介绍安装过程发生的缺陷及处理整改情况，在确定检杳结果满足调试条件后，设备调试单位方可进行调试工作。在机组静态调试全部结束后，须组织进行机组启动调试前调试工作验收，只有验收合格并取得启委会主任签发的机组启动调试令后方可开始启动调试。在机组启动调试前，由设备调试单位编制机组启动前设备状态确认表，派专人对机组各系统设备状态进行检查确认。在设备调试单位确认无误后，再由电站运行人员进行机组启动前最后检查及安全隔离。在机组完成并网前动态调试后，须组织进行机组并网调试前调试工作验收，在验收合格后再申请进行机组并网调试。在机组进行到以下阶段时，需要进行机坑设备检查：机组首次冲转停机后；机组升速至100%额定转速停机后；机组不带励磁过速试验停机后：机组50%甩负荷试验停机后：机组75%甩负荷试验停机后；机组100%甩负荷试验停机后：机组抽水断电试验停机后：机组投入考核试运行前。在机组完成并网调试后，需对调试过程中出现的缺陷进行集中消缺，消缺完成后组织进行投入考核试运行前调试工作验收，只有验收合格并取得肩委会主任签发的机组投入考核试运行令后方可申请投入考核试运行。
