lcp塑胶原料成型温度.docx

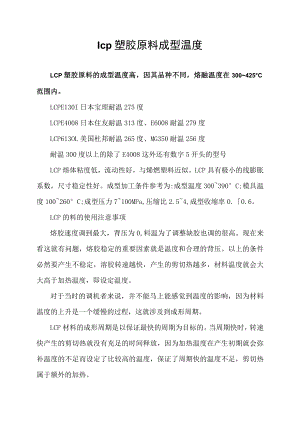

Icp塑胶原料成型温度LCP塑胶原料的成型温度高，因其品种不同，熔融温度在300425°C范围内。LCPE130I日本宝理耐温275度LCPE4008日本住友耐温313度、E6008耐温279度LCP613OL美国杜邦耐温265度、MG350耐温256度耐温300度以上的除了E4008这外还有数字5开头的型号LCP熔体粘度低，流动性好，与烯燃塑料近似。LCP具有极小的线膨胀系数，尺寸稳定性好。成型加工条件参考为:成型温度300390°C;模具温度100260°C;成型压力7100MPa,压缩比2.54,成型收缩率0.0.6。LCP的料的使用注意事项熔胶速度调到最大，背压为0,料温为了调整缺胶也调的很高。现在来看这就有问题，熔胶稳定的重要因素就是温度和合理的背压。以上的条件必然要产生不稳定，溶胶转速越快，产生的剪切热越多，材料温度就会大大高于加热温度，即设定温度。对于当时的调机者来说，并不能马上能感觉到温度的影响，因为材料温度的上升是一个缓慢的过程，这就涉及到成形周期。LCP材料的成形周期是以保证最快的周期为目标的。当周期快时，转速快产生的剪切热就没有充足的时间释放，因为加热温度在产生初期就会弥补温度的不足而设定了比较高的温度，保证了周期快的温度不足，剪切热属于额外的加热。
