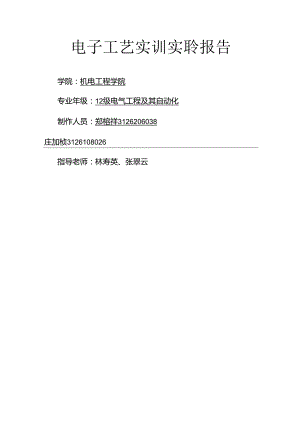

电子工艺实训实聆报告学院：机电工程学院专业年级：12级电气工程及其自动化制作人员：郑榕祥3126206038庄加桢3126108026指导老师：林寿英、张翠云实验一可调直流稳压电源一、制作内容1、内容与功能使用高性能集成电路1.M317装置输出可以连续调节的直流稳压电源，只需要通过调节一个小型可变电阻，即可是输出电压在3I5V之间改变，作品可作为实验的直流电源.2、器材名称数量备注变乐器1220V/15V集成电路(IC)11.M317电压表I0-30V二极管D1.D2、D3、D44IN4(X)7电容C1.11000uF25VC21104C3I1.uF50V电阻RI、R22300散热片1电源线1接线柱2M3螺期2可调电阻RWI4.7K3、主要器件简介r=1.HJI7集成电路1.M3I7是一种高性能的可调稳压电路,输入电压允许高达36V,该器件接法简单，外引三个角排列见图1-2。01-2二、电路原理分析变压落把220V市电降为1075V,经D1-D4作桥式整流，C1.谑波后送入1.M317进行稳压调节：调节可变电阻RW,即可使输出电压得以谢节，输出电压有电压表显示。三、制作过程1、根据所给材料，在AI1.iUmDeSigner13上画出相应原理图。2、完成对每个元件的封装标识。3、导入元件库，完成对PCB图的布或、敷铜。4、铜板去氧化膜，打印PCB图，通过热转印机将转印纸上的PCB图转印到磨好的钢板上。5、将铜板放入专用腐蚀盒中,倒入PcB板腐蚀剂，参加热水(没过铜板即可),并不停推足腐蚀盒。6、使用打孔机将相应的焊盘孔打好，完成后用砂纸磨去铜线上剩余的碳末。7、根据原理图和PCB图，将相应的元件焊到铜板上。8、通电调试。四、电路调试将可调稳乐电源接入市电22()V之后，用螺丝刀旋转可谓电吼RW,观察电压表数值的变化。五、小结、感想本次电子工艺实训,让我们较好的将所学知识和实际应用结合在一起，增强了我们的专业兴趣，拓宽了我们对电子世界的认识，像炼了我们的动手能力、合作能力，使得我们对电气工程及其自动化专业有了更进一步的认识。附1：电源变压器INPUT像入：220V50HZOUTPUT/输出:双12V筌«1.宝安区西乡九K第三工业区实验二简易红外遥控一、制作内容1、内容与功能分别安装个手持式红外发射管和个红外接收器，按动发生器上的个按钮，能遥控接收器上的个小型继电器，通过该继电器的触点，可以控制般小功率的用电设备如电灯等。2、器材（2）接收器：3、主要器件简述（1）红外发射管：红外发射管是一种能发红外光（不可见光）的一极管,外形为无色透明或浅黑色,有正负极性之区分，可以使用万用表R-IOK档测量其好坏以及判别极性,对于内名称数量备注三极管Q1.I9012Q219013二极管D1.11N4148IR1任意红外发射管电容C1.I0.0IuFC2I1000uFIOVAN微型按钮1电池夹1可装两个5号电池电阻R1.12KR2I5.6K电路板I名称数量备注微型一体化红外接收头1双D触发器1CD4013Ie座1DIP14小继电器IDC6V1.EDI红色指示灯I三极管Q1.、Q22电容C1.,C42原T亮外扉第ISOIrTCMDVcC123UO-C3IC2I电阻RI、R2,R33R4、R52电路板1两芯插座I部使用两节电池的万用表,亦可用R*1K或RIHOO档测量，由外形观察,引脚长的是正极。(2)红外接收头：实验采用的微型一体化红外接收头，它是I个内部电路更杂的集成电路，它包含了光一电转换、高倍放大、解调、整形等电路。外形及引脚如图23所示，当收到有效红外光线时，从U。端(注意不同的型号具体引脚不定相同，领到具体器件时务必搞清楚了才能焊接，否那么会损坏罂件。)能输出1个负脉冲。(3)D触发器：CD4O13是CMOS集成电路，内含两个独立的D触发器，外形为双列直插14脚封装，引脚排列如图24示，第14脚为电源正极，第7脚为电源负极，工作电压3I8V,SD,RD端对Q的影响如下表所示。RDSDQ11禁止O111OOOO工作二、电路原理分析1.发射电路如图21所示，TKT2等元件组成自激多谐振荡器，振荡频率约为38KHZ40KHz,该频率与C1.、R1.、R2均有关系，可机调C1.细调R1.到达目的：当按钮AN按卜.时，脉冲电路流过红外发射二极管1R,使之发出38KHz左右的红外脉冲光。2、接收器：常态时，接收头U。端输出为高电平，T1.饱和，因此F2的SD=0,RD=I,故Q=O:当接收头收到红外光时，Uo喘输出负脉冲，在负脉冲的低电平期间,T1.截止，使F2的SD=I,RD=O,故Q=1.随后,Uo端负脉冲消失，F2回到常态：因此发射器每按动次按钮，F2的Q端能输出个正脉冲，该脉冲上升沿可触发FI翻转，结果是：发射器每按动一次按钮，F1.的Q端改变一次状态，通过T2驱动继电器也能改变一次状态。三、制作过程1、根据所给材料,在A1.tiUmDesigner13上画出相应原理图.2、完成对每个元件的封装标识。3、导入元件库，完成对PCB图的布线、敷铜。4、铜板去氧化膜，打印PCB图，通过热转印机将转印纸上的PCB图转印到磨好的铜板上。5、将钢板放入专用腐蚀盒中，倒入PCB板腐蚀剂，参加热水(没过钢板即可)，并不惇摇晃腐蚀盒。6、使用打孔机将相应的焊盘孔打好，完成后用砂纸磨去铜线上剩余的碳末。7、根据原理图和PCB图，将相应的元件焊到铜板上。8、通电调试。四、电路调试招接收器和发射器分别通过电池盒（两节5号电池）通电，按下发射器上的AN按钮，观察接收涔上的红灯是否会亮，并且能否听到维电器吸合的声音。工作正常时，按下AN按钮，接收器红灯亮起，维电器工作：再按次AN按钮，接收器红灯熄灭，继电器工作.五、小结和感想本次电子工艺实训，让我们较好的将所学知识和实际应用结合在一起，增强我们的专业兴趣，拓宽J'我们对电子世界的认识，锻炼J'我们的动手能力、合作能力，使得我们对电气工程及其自动化专业有了更进一步的认识。【整芸冬】i1.Bs
