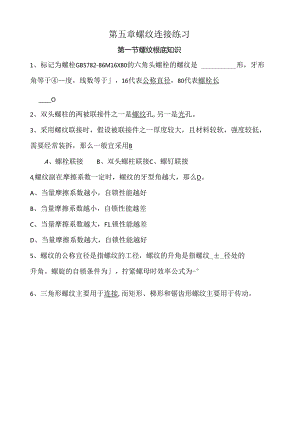

第五章螺纹连接练习第一节螺纹根底知识1、标记为螺栓GB5782-86M16X80的六角头螺栓的螺纹是形，牙形角等于度，线数等于，16代表公称直径，80代表螺栓长O2、双头螺柱的两被联接件之一是螺纹孔,另一是光孔。3、采用螺纹联接时，假设被联接件之一厚度较大，且材料较软，强度较低，需要经常装拆，那么一般宜采用BA、螺栓联接B、双头螺柱联接C、螺钉联接4,螺纹副在摩擦系数一定时，螺纹的牙型角越大，那么D。A、当量摩擦系数越小，自锁性能越好B、当量摩擦系数越小，自锁性能越差C、当量摩擦系数越大，F1.锁性能越差D、当量摩擦系数越大，自锁性能越好5、螺纹的公称宜径是指螺纹的工径，螺纹的升角是指螺纹_±_径处的升角。螺旋的自锁条件为，拧紧螺母时效率公式为-°6、三角形螺纹主要用于连接,而矩形、梯形和锯齿形螺纹主要用于传动。M12b)(1)普通螺栓连接1)螺栓安装方向不对，装不进去，应掠过头来安装;2）普通螺栓连接的被联接件孔要大于螺栓大径，而下部被连接件孔与螺栓杆间无间隙；3）被连接件外表没加工，应做出沉头座并刮平，以保证螺栓头及螺母支承面平整且垂直于螺栓轴线，防止拧紧螺母时螺栓产生附加弯曲应力；4）一般连接：不应采用扁螺母：5）弹簧垫圈尺寸不对，缺口方向也不对；6）螺栓长度不标准，应取标准长z=60min：7）螺栓中螺纹局部长度短了，应取长30mm。螺钉连接主要错误有：1）采用螺钉连接时，被连接件之一应有大于螺栓大径的光孔，而另一被连接件上应有与螺钉相旋合的螺纹孔。而图中上边被连接件没有做成大于螺栓大径的光孔，下边被连接件的螺纹孔又过大，与螺钉尺寸不符，而且螺纹画法不对,小径不应为细实线；2）假设上边被连接件是铸件，那么缺少沉头座孔，外表也没有加工。双头螺柱连接主要错误有：双头螺柱的光杆局部不能拧进被连接件的螺纹孔内，M12不能标注在光杆局部：锥孔角度应为120°,而且应从螺纹孔的小径（粗实线）处画锥孔角的两边；假设上边被连接件是铸件，那么缺少沉头座孔，外表也没加工：弹簧垫圈厚度尺寸不对。（4）紧定螺钉连接主要错误有：1)轮毂上没有做出M6的螺纹孔；2)轴上未加工螺纹孔，螺钉拧不进去，即使有螺纹孔，螺钉能拧入，也需作局剖视才清楚。第二节螺纹联接的预紧与防松7、螺纹联接常用的防松原理有、。其对应的防松装置有、。答案：摩擦防松、机械防松、钾冲防松。双螺母、开口销、钟死、冲点。8、螺纹联接防松的根本问题在于。A.增加螺纹联接的轴向力B.增加螺纹联接的刚度C.防止螺纹副的相对转动D.防止螺栓被折断答案：C第三节单个螺栓连接的强度计算9、用四个较制孔螺栓联接两个半凸缘联轴器，螺栓均伤在直径为20Inm的圆周上，轴上转矩为100N-m,每个螺栓受的横向力为No答案：25(X)NF=%IiexZ歹>i10、有一紧螺栓联接，预紧力FO=I500N,轴向工作载荷F=I(X)0N,螺栓的刚度Cb=2000Nmm,被联接件的刚度Cm=8000N/mm,那么螺栓所受的总拉力F2=N,剩余预紧力F1=N,保证结合而不出现缝隙的最大轴向工作载荷Fmax=N答案：1700,700,1875F2=F,+F=Ft1.+C"产1./T-7）产II、普通受拉紧螺栓联接，受横向载荷时，螺栓中受A.拉应力B.拉应力和扭应力C.翦切应力D.压应力答案：B12、普通螺纹联接承受横向外载荷时，依能承载，螺栓本身受作用，可能的失效形式为答案：接合面间的摩擦，预紧力，断裂13、压力容器的紧螺栓联接中，假设螺栓的预紧力和容器的压强不变，而仅将凸缘间的铜垫片换成橡胶垫片，那么螺栓所受的总拉力和联接的紧密性。答案：增大，提高14、一螺栓受轴向变载荷：Fmin=0,F11x=F,那么螺栓的应力幅为C°a，=(1一("4B.a=KcF/Aec，=KFIQAC)D.q=(1-尸/(2A)15、受轴向外载荷的紧螺栓联接中，假设增加被联接件刚度Cm，而其他条件不变时，那么：(1)被联接件的剩余预紧力将(a.降低b增加c.不变)(2)螺栓的总拉力将a(a.降低b.增加c.不变)(3)螺栓的静强度将(a.降低b增加c.不变)(4)螺栓的疲劳强度b(a.降低b.增加c.不变)。16、某螺栓联接的预紧力为R)=I5000N,测得此时螺栓伸长b=0hnm,被联接件缩短1n=0.05mm0在交变轴向工作载荷作用下，如要求剩余预紧力不小于9000N,试求：所允许交变轴向工作载荷的最大值。答案：-IyCfnb2入一615000-9000=9000/V第四节螺栓组连接设计与受力分析17、受横向载荷的螺栓组连接中，当采用普通螺栓时，靠C来平衡横向载荷，用校制孔螺栓连接时，靠A来平衡横向载荷。A、螺杆的挤压B、螺纹的挤压C、接合面间的摩擦力18、被连接件是锻件或铸件时，应将安装螺栓处加工成小凸台或沉孔，其目的是BeA、容易拧紧B、防止偏心载荷C、增大接触面D、外观好19、螺栓连接中，旋合螺纹牙间载荷分布不均匀是由于oA、螺母太厚B、螺母和螺栓变形大小不同C、应力集中D、螺母和螺栓变形性质不同有一升降装置如例图所示，螺旋副采用梯形螺纹，大径d=50mm,中径d2=46mm,螺距p=8mm,线数n=4,螺旋副的当量摩擦系数为0.1,支承面采用推力球轴承。升降台的上下移动处采用导向滚轮，它们的摩擦阻力忽略不计。设承受载荷Fo=50000N,试计算：(1)稳定上升时施加于螺杆上的力矩。(2)假设升降台以640mm/min上升，那么螺杆所需的转速和功率。(Pv=«<tan/,=ctan.1.=5.7=Wftan=<tan=12.49°u1.z,46T=FQqtan(<p+v)=3781OON螺杆转速X线数X螺距=vn<ft=20mmminP=FV
