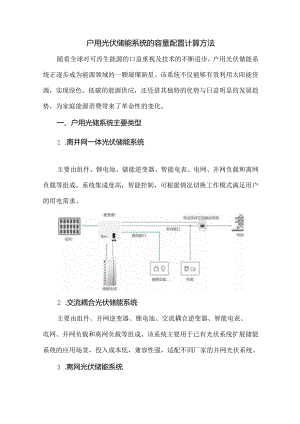

户用光伏储能系统的容量配置计算方法随着全球对可再生能源的口益重视及技术的不断进步，户用光伏储能系统正逐步成为能源领域的一颗璀璨新星。该系统不仅能够有效利用太阳能资源，实现绿色、低碳的能源供应，还凭借其独特的优势与日益明显的发展趋势，为家庭能源消费带来了革命性的变化。一、户用光储系统主要类型1 .离并网一体光伏储能系统主要由组件、锂电池、储能逆变器、智能电表、电网、并网负载和离网负载等组成。系统集成度高，智能控制，可根据情况切换工作模式满足用户的用电需求。2 .交流耦合光伏储能系统主要由组件、并网逆变器、锂电池、交流耦合逆变器、智能电表、电网、并网负载和离网负载等组成。该系统主要用于已有光伏系统扩展储能系统的应用场景，投入成本低，兼容性强，适配不同厂家的并网光伏系统。3 .离网光伏储能系统系统主要由组件、储能电池、离网逆变器、负载和发电机组成。该系统主要应用于无电网偏远地区、孤岛等。适用于电网固乏地区日常用电需求，可与发电机组网，形成稳定的互补型供电系统。二、户用光储的容量配置方法设计户用光储系统时，应依据不同地区的也价及补贴政策，以及不同用户的用电情况进行针对性设计。由于户用光伏发电系统的光伏装机容量较小，最大光伏装机容量不超过100kw,因此其对电网稳态的影响可以忽略不计。户用光伏+储能系统在进行容量配置时，首先要对项目地基本信息进行搜集，完成后，还需依据不同工作模式分别设计不同的容量配置方案作为待选，然后依据不同容量配置方案时的经济性分析结果来最终确定最优容量配置方式。1.搜集项目地的居民电价及补贴政策搜集项目地的居民电价及补贴政策主要涉及是否执行峰谷电价、峰谷电价差值是多少、是否执行阶梯电价、补贴标准是多少，并利用专业软件计算出项目地的口均峰值口照小时数h,以便于后面计算光伏发电系统的发电量。根据项目地的居民电价及补贴政策来决定户用光储系统采用何种工作模式。2 .调查用户的用电情况及用电规律调查用户的用电情况及用电规律，主要包括用户的口用电量P、日用电规律等基本信息：并依据日用电量进行光伏发电系统及储能电池的容量设计，设计原则为：在考虑光伏发电系统光电转换效率的前提下，保证用户的基本用电需求。3 .依据调研结果进行不同方案的容:配置设计依据上述调研结果，结合不同的工作模式，对光储系统进行不同容量配置方案设计。3.1 采用自发自用模式时的容量配置方案设计1)首先进行光伏发电系统的容量设计。在不超过户用光伏发电系统最大装机容量100kW的前提下，光伏发电系统的容量W至少应满足：PW>-1.-PRh(1)PR为户用光伏+储能系统直流端到交流端的系统转换效率，该值的经验值选取范围为80%85%。2)其次进行储能电池的容量设计。储能电池的容量V,需满足：里-(2)p夜为用户的夜间用电量(夜间用电时段以各地电价政策为准)；3为储能电池的放电效率，即双向逆变器的工作效率；口为储能电池的能量转换效率，即储能电池放出电量与储能电池充入电量的比值；E为储能电池的放电深度，即储能电池放电量与储能电池额定容量的百分比。3.2 采用削峰填谷时的容量配置方案设计当项目地的居民电价有明确峰谷电价时，可考虑削峰填谷模式，然后将进行经济性对比分析，选择更优的容量配置方式。一般而言，峰谷电价差值越大，户用光储系统的经济性越好，此时更适合使用削峰填谷模式。1）首先进行光伏发电系统的容量设计。在不超过户用光伏发电系统最大装机容量100kW的前提下，此时W至少应满足:(3)(4)P-VPR-h2）其次进行储能电池的容量设计，此时V需满足：P夜v>dd为连续阴雨天气时希望储能系统能够保证用户电器正常运行的天数，股依据当地气候条件并结合用户要求来确定。需要说明的是,公式中左右两侧的关系为大于而不是等于，这主要是因为在削峰填谷下，储能电池的容量首先应满足用户最基本的用电需求，然后再根据项目特点及用户要求进行一定的调整。但容量变化后的经济性需结合后文的经济性计算方法进行比较分析，然后再选择合适的容量。小结：户用光储系统进行容量配置时，除需考虑不同地区的电价及补贴政策、用户用电需求等基本信息外，还可结合各方案的经济性计算结果，选取最具经济性的工作模式。一般而言，峰谷电价差值较大的地区，更适合削峰填谷模式：无峰谷电价差值时，电价越高的地区，越适合采用自发自用模式。
