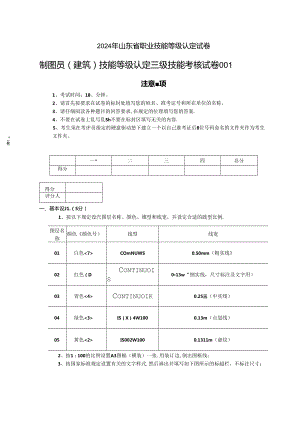

2024年山东省职业技能等级认定试卷制图员（建筑）技能等级认定三级技能考核试卷001注意项1、考试时间；18。分钟。2、请首先按要求在试卷的标封处埴写您的姓名、准考证号和所在单位的名称。3、请仔细阅读各种题目的回答要求,在规定的位理填写您的答案.4、不要在试卷上乱写乱Sh不要在标封区填写无关的内容.“运5、考生须在考评员指定的硬盘驱动怒下建立一个以自己准考证后8位号码命名的文件夹作为考生文件夹。二三四总分得分得分评分人一、基本设J1.（5分）1、按以下规定设汽图层名称、颜色、雄型和线宽，并设定合适的践型比例.Ss图层名称颜色颜色号）线型线宽01白色<7>COmNUWS0.50mm（粗实线02红色（DContinuois013w“细实线，尺寸标注及文字用）03青色<4>Continuoik0.25三（中实线）04绿色<3>IS（X）4W1000.13m（点划线）05黄色<2>IS002W1000.1311m（虚纹）2、按1：100的比例设置A3图幅（横装）一张.用装订边,倒出图框线：3、按国家标准规定设置有关的文字样式.然后画出并填写如下图所示的标超栏，不标注尺寸：得分评分人梃改名相JHHWI强JUWSS3S4、完成以上各项后，以“A3”为文件名保存到自己的文件夹里.一二、抄检建筑平面0B（25分）1 .取出“A3”图形文件.2 .抄画第六页中的立面图和门窗衣。3 .抄画完成后,以“平面图”为文件名保存到自己的文件夹里.得分评分人三、求作建筑剖面图.（46分）1 .取出“A3”图形文件.2 .根据试费提供的所有建筑施工图，作出1-1剖面图。图中未明确标注的尺寸,根据图纸比例或住宅建筑构造常见的式自行确定，应符合建筑制图规范及基本建筑构造要求.3 .结构构件断面尺寸要求：堵理:200mm：楼板与地板厚：100mm：方柱断面：400X40CIm：主梁断面：200X600m,次梁断面：200X40OnU1.B轴线设置主梁.剖面图中室内外地坪以下部分可不表达.4 .绘画完成后，以“剖面图”为文件名保存到自己的文件夹里.得分评分人四、M三维实体造型.（25分）1 .根据第八页建筑形体的三面投影图进行三维实体造型绘制.2 .给实体指定颜色为红色.3 .在西南等相涮图中溶染实体。4 .完成后以“实体造型”为文件名保存两个文件到自己的文件夹里，扩展名分别为dwg和bmp.
