XXX奥体中心项目运动场改造施工组织设计.docx

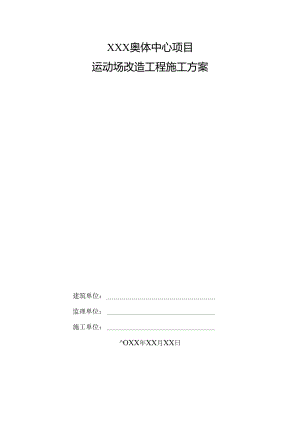

XXX奥体中心项目运动场改造工程施工方案建筑单位：监理单位：施工单位：OXX年XX月XX日第一章编制说明及编制依据1第二章工程概况2第三章施工目标及现场组织机构2第四章主要施工方案6第五章质量保证体系及措施37第六章文明施工、环保及安全措施46第七章施工安全措施计划53第八章劳动力及主要设备、材料、构件的用量计划80第九章施工进度计划及保证措施82第十章季节施工措施88第十一章成品保护措施91第十二章施工现场总平面图布置93第十三章应急预案96第十四章施工配合与协调103第十五章招标文件规定的其他内容106附表一：拟投入本工程的主要施工设备表107附表二：拟配备本工程的试睑和检测仪器设备表108附表三：劳动计划表109附表四：计划开、竣工日期和施工进度网络图110附表五：施工平面图111附表六：临时用地表1123、各职能部门的贡任范围(1)项目经理职贲严格按IS0900I质量体系文件管理手册中项目工程组织机构管理办法执行。编制组建项目管理层和作业层：按动态管理要求优化组织各项资源配置。对所屈施工队伍进行生产指挥、技术管理、安全质量检查，保证按合同工期完成建设任务。认真履行施工合同，协调内外关系，解决施工中存在的问题.加强全面质量管理，保证工程质量达到国家规定标准和合同要求,以安全、优质、高效、低耗建成本工程，增强公司市场竞争能力。切实抓好安全生产，努力改善劳动条件，提高职工的安全意识，杜绝人身伤亡、机械、火灾事故.以企业法人委托人身份处理与工程有关的外部关系及签署有关合同等其它管理职权，对总经理负责。组织召开项目例会，对项目的整个生产经营活动进行组织、指挥、监督和协调。(2)项目主要管理部门职贡技术负责人：负责编制实施性施工组织设计、主持现场交接桩、施工测量、图纸审核及技术熨核、签证及局部处理：编制质量计划和进行切割，每块草坪接缝口用专用的接口带涂上胶水连接或者用专门的机器缝制，使整个草坪联为i体。安装时要求空气湿度不能太大，避免在雨天或雾天施工。4、充注石英砂和橡胶颗粒。在草坪上充注石英砂，使石英砂隐藏在草丝的根部，起到保护草丝的作用。然后在石英砂上均匀的铺撒橡胶颗粒。充注石英砂和橡胶颗粒的厚度按照不同高度的草坪而定,要求橡胶颗粒低于草丝面约Iomm左右。5、清理现场及验收。核对现场划线的具体尺寸，严格检查草坪粘接是否牢固，处理石英砂和橡胶颗粒层不均匀的现象，最后验收完To4. 5.3画线按体育工艺要求，测量放线，在核准无误后定位。然后用白色丙烯酸画线漆涂刷标线。标线应清晰，平直无虚边，涂刷国度应均匀。4.6其他工程4.6.1排水沟盗板施工一、施工步序排水沟盖板预制及安装一加铺露空部分校面层。二、施工方法1、模板安装（1）模板选择左侧排水沟内壁采用150×60cm厚度为5cm木模板,右侧排水沟采用采用规格为：氏X宽=150X40cm,厚度为5cm。在安装左侧水沟模板时，可在大块模板底垫10×10×5Cm的木模，保证了模板高度和外露部分平顺。（2）模板关设根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间的缝隙必须控制在2mm以内，基底不平整部位在关好模板后用砂浆封堵，防止浇注混凝土时漏浆，模板与模板之间不能有错台，这样会造成堵水现象。为防止浇注混凝土时模板上浮和跑模，影响混凝土施工和浇注质量，沿模板底在基底纵向每2米打设22的固定钢筋，用铁丝加固牢固。模板每次安装前必须清除板面混凝土块，涂抹脱模剂。模板在搬运过程中必须轻拿轻放，防止模板变形。4.6.2跑道边维修施工根据跑道边破损实际情况，进行维修。4.6.3沙坑改造施工测量放线；、基础开挖：、粗造形：、边唇建造、细造形；、沙坑上沙；沙坑周边草坪。1、测量放线果岭护卫沙坑按照果岭详图和果岭中心桩为基础点进行放线；球道沙坑以球道中心线桩为基础点，按沙坑详图进行放线，两种沙坑均可采用极坐标和网络法进行放线。前期放线工作主要是给沙坑定位、定界、确定沙坑的边界线。在沙坑边界上每隔45m打一个标桩，标示出沙坑边界。另外，还需要对沙坑周边的造形轮廓和等高线放线，为沙坑周边的粗造形提供依据。2、基础开挖在球场土方工程和粗造形阶段，沙坑区域的挖、填方工作基本已完成。惹沙坑挖土方工程在前期未进行，挖掘出的土方用于沙坑周边的造型，多余的挖方要直接运送到球场其它需土区域，较深的沙坑可以使用小型挖掘机开挖，较浅而大的沙坑可使用小型推土机进行基础开挖。果岭护卫沙坑基础开挖与果岭开挖同步进行。3、沙坑粗造形沙坑粗造形是对沙坑基础和沙坑周边进行的整形工作。果岭护卫沙坑的粗造形要根据果岭详图实施，一般与果岭周边造形同步进行;球道沙坑的粗造形要依据球道沙坑详图进行。与果岭基础造形一样,沙坑粗造形一般也使用小型造形机实施，由富有经验的造形师根据图纸或设计师现场指导下进行造形。应使基础造形紧密衔接。操作过程中，要充分考虑沙坑的地表排水问题，尽量使沙坑外部的水不要流向沙坑。同时，为使地表雨水在建造过程中不大量流入沙坑中，根据实际情况，可在沙坑周围修建排水沟、分水沟等，将水引向它处。4、沙坑边唇建造（1）沙坑具有边唇的目的是让球F不能将球从沙坑中推到果岭上去，果岭护P沙坑一般都有边唇，并较沙坑的沙面高出710cm,而球道沙坑可以没有边唇。（2）在沙坑粗造形和排水管安装完毕后，依照沙坑详图给沙坑边界准确定位，并由设计师出场进行第查与调整。（3）在确定好的边界上向内向下挖1020cm,没有边唇的部位下挖IOcm,边唇最深的部位下挖20cm边唇以下的沙坑内部挖掘深度要根据沙坑最终的沙层面与边唇的高差确定，挖掘深度从沙坑边唇线向沙坑内部渐浅，注意不要破坏沙坑的基础造形。5、沙坑细造形沙坑细造形是对沙坑周边和沙坑底部造形进行局部修理工作，使起伏自然、流畅。沙坑细造形一般与沙坑周边的坪床处理工作同时完成。细造形完成后，复核沙坑造形的设计标高，并彻底清理杂物，拔除放线时钉下的木桩。6、沙坑上沙（1）沙坑用沙选择沙坑中所使用的沙子要考虑以下因素，按以下指标的要求进行选的施工组织方式，确定合理的劳动力组织，建立相应的专业和混合班组。对分包单位人员进行技术等级复核，并对操作人员进行技能抽验。施工人员必须具备相应的岗位素质，特殊工种必须持有相应的技术等级证书上岗操作。2、劳动力进场安排按照开工口期和劳动力需要量计划，组织劳动力进场，安排好民工生活，并签订劳务用工合同。进场前必须对所有职工进行入场教育工作，教育工作包括：规章:制度、安全施工、操作技术、质量标准和精神文明教育五方面。要求进入施工现场的参施人员，必须进行施工前的安全和质量培训，并对施工管理人员进行强制性条文的学习和考核。组织学习各种管理制度和条文，以提高参施人员的素质和管理水平。8.2机械设备与施工材料投入计划&2.1施工设备计划在大规模建筑施工中，机械设备是工程顺利进行的关键，在本工程施工中，将投入足够的设备，确保本工程施工的需要，本工程的施工机械设备及工具见附表。8.2.2施工材料计划一、材料计划编制施工材料计划是按照工程合同规定，承包范围所需材料设备量编制的，所需材料按施工图实物工程量计算算出，材料的进场R期是根据综合施工网络计划中各分部分项工程施工进度计划日程，分类、分期分批进场，工程材料的计划、进货品质检验等由项目材料组负责，大宗材料由公司材料科采购。1、编制项目主要物资设备需用量总计划根据施工图、施工组织设计编制该项目所需主要物资用量总计划,分阶段列明需物资的品名、规格、质量、数量以及合同文件与供应协议规定的其他要求，并报业主或业主代表批准。2、编报主要物资月度供应计划按合同文件的规定、施工进度计划、翻样、构件详图等，并充分考虑加工采购周期、运输、验收时间，向业主和监理编报月度供应计划，并经监理审核。二、合格供应商的选择1、根据月度供应计划及供应协议规定，在合理期限内取得业主对订购方式、订购时间、进场日期的书面指示。2、如果业主留有指定供应商或直接采购权力的物资，根据月度供应计划及供应协议，在合理期限内取得业主是否行使这一权力的书面指示。3、由业主指定的物资（含质量、价格需业主认可的物资。根据供应计划及供应协议向业主编报订购物资报价单，包括品名、规格、数量及三个以上供应商的名称、价格、质量及其他需要说明情况，并在合理期限内取得业主批准。第九章施工进度计划及保证措施9.1 施工进度计划1 .1.1工期控制目标1、施工总工期控制为40日历天。2、施工准备：办理开工手续，材料、施工机械进场及报检，施工临时用水用电的接驳，办理开工的有关手续，熟悉会审图纸，做好安全技术交底。3、所有工序施工完成后预留2天时间为验收交接时间。2 .1.2工程施工进度计划横道图附图4：计划开、竣工日期和施工进度网络图9 .2工期保证措施10 2.1工期控制目标体系一、建立工期目标控制保证体系木工程应在保证质量和安全的基础上，确保施工进度。施工中以总进度网络为依据，按不同施工阶段、不同专业工种分解为不同的进度分目标，以各项技术、管理措施为保证F段，进行施工全过程的动态控制。工期控制目标体系见卜.图所示：¾¾-1.爸施工作业班组二、施工进度目标控制程序施工进度计划的控制是一个循环渐进式的动态控制过程，项目经理部要及时r解和掌握与施工进度有关的各种信息，不断将实际进度与计划进度进行比较，一同发现进度拖后，要分析原因，井系统分析队后续工作会产生的影响，在此基础上制定调整措施，以保证项目最终按预定目标实现。其进度动态控制循环图如下:9.2.2保证工期的技术措施一、编制工程综合计划在施工进度综合计划编制时，需考虑其与资源（包括资金、设备、机具、材料及劳动力）保障计划之间及外部协调条件的延伸性计划之间的综合平衡与相互衔接问题。建立主要的工程形象进度控制点，围绕总进度计划，编制李、月、周的施工进度计划，做到各分部分项工程的实际进度按计划要求进行。每期根据前期完成情况和预测变化情况，对当期计划和后期计划、总计划进行重新调整和部署，确保按原定合同期限交工。二、优化施工技术方案对影响和控制工期的关键工序优化施工技术方案，精心组织，精心施工。加强监控量测，及时做好信息反馈，正确指导施工。三、进度动态控制推行进度计划动态管理技术，采用计算机对施工进度实施动态管理与控制。在本项目中，我们将采用Project等项目管理软件对施工进度的动态管理，一旦关键工序出现工期拖延，即在计算机网络计划中进行调整、优化，压缩相应子项的作业持续时间，同时采取相应的有效措施，确保总工期目标。四、合理安排施工工序合理安排工序，在满足质量要求和施工安全的前提卜.，开展工序间的平行作业或交叉作业，相互创造施工条件。各管线单位同步施工,遵循先深后浅，交叉部位同步施工的原则，不占用关键工期，合理安排雨季施工。五、加强安全质量管理抓好安全、质量工作，将安全第一作为永恒的主题，视质量为企业的生命，确保各项工序质量，重点做好隐蔽工程的质量控制，做好安装工程质量通病的防治，杜绝一切返工浪费，作到一次交验合格，确保按期和提前完工。9.2.3保证工期的组织措施一、工程例会制度1、项目部每周定期次召开工程例会，核查工程实际进度情况，针时可能影响进度的因素，制定切实可行的预防措施，对于资金、材料等外部因素，及时主动与工程监理部协商、制定解决办法。2、加强对施工班组的协调管理，每周定期召开协调会议，解决施工中互相穿插施工问题和滞后工期的控制，保证总体进度如期完成。二、周、月计划管理制度1、项目经理部同时要按总进度网络计划的时间要求，将施工总进度计划分解成星期及天数进度计划，达到具有更加明确、集中的阶段性努力目标。2、项目经理部还需督促、审核各专业班组编制周、月计划，将具体工作内容及总计划调整逐一落实到施工中去，及时掌握施工动态，确保工期受控，并按预定时间计划完成。三、经济管理措施1、实行经济承包费任制：多劳多得，优质优价，调动员工的工作积极性。2、实行经济奖罚制：对各个工种、工序制定严厉的奖罚制度，对工期有重大影响的工序实行重奖重罚。四、合同管理措施保持总进度控制目标与合同总工期相一致，各专业班组工期与总合同工期相协调，供货、运输、构件加工等合同对施工项目提供服务配合的时间与有关进度控制目标相一致。五、信息管理措施1、做好现场通讯联络措施，管理人员和主要工种配置无线电对讲机。2、跟踪检查形象进度，对工程量、总产值、耗用的人工、材料和机械台班等的数量进行统计与分析，编制统计报表。3、在计划图上进行实际进度记录，并跟踪记载每个施工过程的开始IzI期、完成日期，记录每F1.完成数量、施工现场发生的情况、干扰因素的排除情况等。作好实际进度与计划进度的对比分析，找出差距，采取调整措施。六、协调好外部关系措施加强与业主、监理、政府技监部门和设计单位的联系和沟通，协调好交接口的施工及场地道路的使用，互相支持，协调好与周边单位和当地居民的关系，为工程顺利开展创造有利条件。3. 2.4保证工期资源措施一、劳动力配置木工程劳动力配置定人定任务，按定额承包。优化工人的技术等级和身体素质，保证充足的劳动力配备。对关键工序、关键环节和必要工作面根据施工条件及时组织抢工并实行双班作业。二、材料配置按照施工进度计划要求及时进货，做到既满足施工要求，又要使现场无太多的积压，以便有更多的场地安排施工。公司建立有效的材料市场调查和采购、供应部门。加强与建设单位沟通联系，保证甲方供货设备材料按时进场。三、机械配置为保证本工程的按期完成，我们将配备足够的施工设备，不仅满足正常使用，还要保证有效备用。四、资金配备根据施工实际情况编制月进度报表，根据合同条款申请工程款,并将预付款、工程款合理分配于人工费、材料费等各个方面，使施工能顺利进行。五、后勤保障按计划组织好物资配件的采购、供应，做好供应周期计划和采购运输方案，保证及时供应。合理配置机械设备，搞好设备配套，提高设备完好率，充分发挥机械效能。在工地设机械设备修理站，配足常用维修机具和熟练修理工人，刻故障机械及时修理，保证机械设备处于良好状态。4. 2.5赶工措施一、施工部署方面根据工期要求，整体分段分区平行，分项立体，专业交叉进行流水作业，使工程保持有节奏、均衡的连续施工，从而提高了对时间、空间的利用。二、组织管理方面1、根据安装工程各阶段的施工任务，及时调整劳动组合，合理安排人力、技术、材料、机具和资金以使各项资源相对集中。2、加强各工序施工之间的协调。项目部统一管理，按照作业计划经常进行检查，若出现因专业工序交叉作业造成进度计划偏离，应及时调整，必要时应报监理部审核。3、对于超规定时间的夜间作业，根据施工需要，提前向环保部门办理夜间施工许可证，搞好周围居民关系，防止干扰施工。4、对于影响工期的关键工序，项目经理要亲自组织力量，加班加点进行突击。第十章季节施工措施10.1 炎热天气施工措施1、炎热的天气要做好防暑降温工作。2、工地设茶水供应站，保证施工操作人员的水分补充；饮食要卫生，饭菜要可口，确保职工健康。3、高温季节施工，应避开日照高温时间露天施工，需要时应做好茯盖等降温措施。10.2 雨季施工措施1、雨季施工准备雨季施工前认真组织有关人员分析雨季施工生产计划，所需材料要在雨季施工前准备好。项目夜间均设专职的值班人员，保证昼夜有人值班并做好值班记录，同时要设置天气预报员，负责收听和发布天气情况。应做好施工人员的雨季施工培训工作，组织相关人员进行一次全面检查施工现场的准备工作，包括施工材料、临时设施、临电、机械设备、外架防护等项工作。检查施工现场排水设施，疏通各种排水渠道，清理雨水排水口，保证雨天排水通畅。现场道路两旁设排水沟，保证不滑、不陷、不枳水。清理现场障碍物，保持现场道路畅通，道路两旁一定范围内不要堆放物品，且高度不宜超过1.5m,保证视野开阔，道路畅通。脚下架搭设时，脚手架立杆底脚必须设置垫木或险垫块，并加设扫地杆，同时保证排水良好，避免积水浸泡。所有通道、斜梯均应钉防滑条。雨季所需材料、设备和其它用品，如水泵、抽水软管、草袋、蝌料布、苫布等由技术部门提出计划，材料部门提前准备，水泵等设备应提前检修。雨季前对现场配电箱、闸箱、电缆临时支架等仔细检查，需加固的及时加固，缺盖、草、门的及时补齐，确保用电安全。2、雨季施工需采取的主要措施（1）原材料的储存和堆放1）砂、石料一定要有足够的储备，以保证工程的顺利进行。场地四周要有排水出路，防止淤泥掺入。2）砖，钢材等材料应在底部用木栉垫起，上部用防雨材料箱盖。（2）技术准备：雨期到来之前，组织有关人员按照方案要求进行技术交底，提出雨期计划，为施工提供技术准备。序不施工”的原则，使监理工程师能顺利开展工作。对出现工作要求不致的情况，遵循“先执行监理工程师的指导后予以协商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。5、及时准确向驻地监理报告工程施工的进度计划，完成的投资额度及监控量测结果。6、施工中发现问题积极向驻地监理汇报，共同协商处理现场实际问题，必要时请求监理组织四方会议并作好配合落实工作。14.4与当地政府有关单位的配合协调1、项目部经理做好与地政府有关单位的配合协调工作。2、开工前及施工中保持与政府相关业务部门的联系，对驻地职工食堂丑生许可证、施工不辆出入证、宿舍办公区消防合格证、提升设备安检证等及时办理，保证施工正常进行。3、对于必需占用的园林绿地，提前向有关单位提出申请，待批准后使用。对周边未占用地做好保护工作。对临时占用的园林绿地,施工结束后按园林单位的要求恢熨原貌。4、施工前，对施工范围内图纸上标明的建筑物进行挖探实际核查，进一步明确其走向、标高、规格、材料、权属单位等，结合施工方案制定详细方案，并报相关单位审批。14.5与当地政府、附近居民的配合协调1、项目部综合部经理专门负责与当地政府、居民的协调工作。2、开工前配合业主与当地政府主管部门签订临时用地协议，并严格遵守协议内容。3、根据施工不同阶段的具体情况，提前与公安交通部门进行协调，制定切实可行的行车路线，使车辆在施工期间正常运行。4、施工中作好工序安排，以减少夜间施工噪音。5、做好环境保护工作，保持施工区的空气质量。第十五章招标文件规定的其他内容15.1 社会责任1、临时工作：在规定期限内，及时处理并回复区绿化办下发的相关整改通知中内容（书面和口头的）。2、保证无社会投诉。3、配合省、市大型活动，做好安全运行保障工作。15.2保修服务及回访我公司的经营理念是：“信守承诺，竭诚服务，让用户永远满意”为用户若想，保证工程的使用功能延长工程使用年限，依照建设部颁发的建筑工程管理条例进行保修。我公司在办理工程交工的同时向建设单位提交建筑工程保修证书在保修证书上留有我公司负资保修人的姓名、联系电话和单位负贡人姓名及单位联系电话。我公司在控制到保修电话24小时内一定到达现场，确定保修内容后，立即组织有关人员负责。我公司在工程正式移交给建设单位后，除承担正常的保修外，每年组织有关工程技术人员对工程的地基基础，结构的承重部位进行二次巡视，以确保结构使用安全，达到让用户永远满意。附表一：拟投入本工程的主要施工设备表序号设备名称号格型规数量国别产地制造年份额定功率(KW)生产能力用于施工部位备注1摊铺机P2021德国2010塑胶摊铺2人造草坪充砂机22012草坪3自卸车22011运输4压路机8T、15T2中国2013上常基础施工5压路机30T1中国2012正常基础施工6平地机75瓦1.中国2012正常基础施工7洒水车4000升1中国2014正常基础施工8机动翻斗车1吨1中国2012正常基础施工9自卸汽车4吨2中国2013正常基础施工10混凝土搅拌机40升2中国2012正常基础施工11沥青混凝土摊铺机8吨1中国2012正常基础施工12沥青混凝土洒布车1中国2012正常基础施工13钢筋调直机14mm以内1中国2012正常基础施工14装载机1中国2012正常基础施工15摊铺机TPJ-2.52中国2012正常塑胶面层施工16喷涂机S122E1中国2012正常塑胶面层施工17画线机1中国2012正常塑胶面层施工18空气压缩机1中国20122.2上常塑胶面层施工19型胶运料车5中国2012正常塑胶面层施工附表二：拟配备本工程的试验和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途备注1全站仪GTS-6021中国2003工程测量2经纬仪TDJ2F1中国2003基础和面层施I3水准仪DZS3-11中国2003一基础和面层施工4水准仪12013工程测量5钢尺50m32015测量附表三：劳动计划表单位：人工种按工程施工阶段投入劳动力情况准备工作排水沟工程足球场基础工程篮球场、训练场及辅助区基础工程人造草摊铺辅助工程塑胶面层的摊铺竣工验收技术工355521052普通工510101101010水电工21110200机修工21111110摊铺工00005012附表四：计划开、竣工日期和施工进度网络图进度安排（40日历天）分项工程名称具体开工日期以监理下发的开工令为主5日IOH15日20日25日30日35日40日施工准备测量放线篮球场工程足球场工程草坪工程排水工程其他工程现场清理资料收集及整理竣工、验收IIO附表五：施工平面图施工总平面图仓库及增料靖办公*花,水房<I海浴间«I1.1.附表六：临时用地表用途面积（平方米）位置需用时间办公室50见平面布置图整个工期宿舍100见平面布置图整个工期仓库及堆料场90见平面布置图整个工期淋浴间15见平面布置图整个工期食堂餐厅60见平面布置图整个工期水房10见平面布置图整个工期警卫室10见平面布置图整个工期苗木假植地200见平面布置图整个工期机械停放与整修问120见平面布置图整个工期
