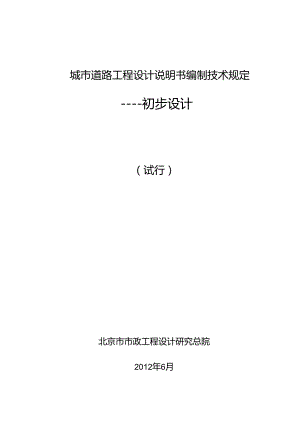

城市道路工程设计说明书编制技术规定初步设计（试行）北京市市政工程设计研究总院2012年6月说明书目录1概述11.1 项目背景I1.2 设计依据21.3 批包及相关意见执行情况21.4 总体设计32建设条件42.1 沿线十.地利用现状与规划情况42.2 相关道路现状与规划精况42.3 沿线控制条件52.4 自然条件及地质条件63道路工程73.1 主要技术指标73.2 道路定线73.3 平面设计83.4 纵断面设计83.5 横断面设计93.6 交叉口设计IO3.7 公交与人行过街设施113.8 路基设计113.9 路面设计123.10 附属构筑物134其他工程134.1 交4工程134.2 桥隧工程144.3 排水工程144.4 照明工程144.5 绿化工程144.6 环保设施145占地拆迁及树木伐移155.1 占地拆迁155.2 树木伐移156工程数量157问题与建议158附件15北京市XXX工程道路工程初步设计说明书1概述1.1 项目背景1.1.1 地理位置说明项目所处区域地理位置，可配简图（用路网图或区域地图示出地理位置及工程起终点）。1.1.2 工程概况说明项目设计起、终点，走向及路线长度.说明本项目采用的道路等级、规划红线、设计速度等主要技术标准。说明工程内容及规模,标准横断面形式，交叉形式（含立交和平交）及数量；其他专业（桥梁、隧道、排水、交通工程等）工程规模及主要技术标准.【要求】此部分主要含技术标准和工程规模，可参照规委及发改委的初设批复文件的内容和格式要求编写。说明工程概算及投资方式，含工程投资、拆迁费用及项目总投资.如报出时尚无完成工程概兑，应说明单独报出。1.1.3 建设目的及功能说明本项目的建设意义及在路网建设中承担的交通功能。1.1.4 目来源说明本项目来源，如委托、招投标等.15研究过程说明本项目研窕过程、研究阶段及设计文件报出情况。1.1.6 文件组成说明本项目拟报初步设计文件组成情况，包括含的专业、卷册划分情况以及本册涉及内容.1.2 设计依据1.2.1 相关文件列出设计委托书、批史文件、会议纪要、相关单位包函、审查意见等文件。【格式要求】文件名称（文号），编制单位，时间。1.2.2 规划资料列出与本项目设计相关的规划资料，如道路规划方案或规划条件、河道规划、管线项目综合、排水规划、公交系统规划等。【格式要求】文件名称（文号），编制单位，时间。1.2.3 基础资料列出实测地形图、勘察报告、已经批复的各阶段设计文件：存在IH路、旧桥利用时，应列出旧路、旧桥的原设计资料、皖工资料、检测报告等文件：有各项评估报告时应列出，如环境影响评价报告、洪评报告、水上保持评价报告、地质灾害评估报告等。【格式要求】文件名称（文号），编制单位，时间1.2.4 主要规范列出初步设计依据的主要现行标准和规范。如分专业报出，可仅列道路专业相关标准和规范；如多专业合并报出总说明书，其他相关专业主要标准和规范在各专业相应堂节中列出.【格式要求】规范或标准名称（版本号）【要求】报出前应核对是否为有效版本，均应以院内网中的“技术质量部一）法规标准一现行标准目录一道路专业一附件”为准。1.3 批复及相关意见执行情况131批复情况说明对工程方案、可行性研究报告批爱的执行情况。如有对批豆的调整，应逐项说明调整的原因、调整过程和调整结果，具体调整方案在相应章节中予以详细说明。1.3.2相关部门意见说明规划、交管、土地、水务、铁路、环保等主管部门意见及协调情况。133评审情况说明初步设计阶段专家评审或评审单位意见及对评审意见的执行情况。【要求】如无进行相应评审应说明无进行评审。1.4 总体设计【要求】城市快速路、复杂的城市主干路和有特殊要求的项目（如要求进行城市设计的项目）应包括此部分内容，其他工程可取消。初设阶段总体设计强调与道路相关的各专业之间的协调配合。具体内容可依据北京市规划委员会颁布的北京市城市道路和公路工程设计文件编制办法（北京市市政工程设计研究总院,北京市城市规划设计研究院共同编制）中的相关要求编写。总体设计说明应包括交通分析结论、件专业设计要点及与各控制条件的协调情况等方面的内容。交通分析结论根据可研阶段交通量分析（如路段、重要节点的预测交通量），说明车道数、交叉等级以及交叉形式的确定等内容：各专业设计要点应在道路、桥梁、隧道、排水、照明、绿化景观等专业之间的相比协调配合的基础上，说明各专业总体设计方案或设计要点。与各控制条件的协调情况耍求说明各控制条件间的协调情况，如用地、建筑、公交、地铁、铁路、河道、管线等。存在分期修建时，应说明近期实施方案、远期设计方案以及近远期方案结合情况。各专业采用的新技术、新材料、新设备、新工艺在各专业的相关内容中说明。2建设条件2.1 沿线土地利用现状与规划情况2.1.1 现状用地说明道路沿线范闱现状土地利用情况及用地性质，可分段说明。着重介绍沿线的重要单位（学校、医院、军队、公交设施及其他重要单位）及用地情况。经过基本农田的项目应说明其概况。【配图】可附沿线现况用地示意图或插入束要照片。2.1.2 规划用地说明道路沿线范围规划土地利用情况及用地性质，可分段说明。【配图】可附沿线用地规划示意图。2.1.3 沿线已拨地情况说明道路沿线已经拨地情况（名称，拨地文号），已拨地性质。说明已拨地与道路红线的关系，明确已拨地线与道路红线及方案的关系，如有矛盾应说明相应处理方案。【要求】拨地资料可在测量条件提供单中要求测量单位调查提供或从规划部门获取。【配图】可附周边建设用地拨地图或在实测地形图中反映。2.2 相关道路现状与规划情况2.2.1 现状道路说明相关现状道路（含拟建道路及相交道路）的等级、断面、节点（含平交及立交）、路面状况等。改扩建工程应说明现况道路技术状况（路基、路面、桥隧构造物），如存在旧路、旧桥利用，应结合相应的检测报告说明现况道路调查及检测状况，包括路面和路基宽度、路面结构类型及路面状况、旧桥荷载等级等。改扩建工程应对现状交通及运行状况进行分析，主要包括现状道路路段及交叉口交通S1.交通组织、交通运行状况：停车设施现状等.2.2.2 规划道路说明相关规划道路（含拟建道路和相交道路）等级、规划红线、规划断面、节点形式等；停车设施规划等。2.2.3 公交设施现状与规划说明道路沿线现状公交线路数量、公交车站分布、站点名称、停靠线路、港湾布设、公交首末场站等情况，相交道路公交线路如无影响可不列。说明道路沿线公交线路、站点及场站规划情况。2.3 沿线控制条件K要求】若无相关内容，可按“根据现况调查（或相关规划），道路沿线无现况（或规划）的。格式说明，不得对以下条目进行删减，2.3.1 控制性用地说明除已拨用地外的其他控制性用地的位置、性质等，可分段说明。并说明与道路红线及方案的关系，如有矛盾应说明处理方案，2.3.2 控制性建筑说明控制性建筑的位置、建筑类型、层高等，含现状和规划。说明是否进入道路红线及与方案的关系，如有矛盾应说明处理方案.2.3.3 河道条件说明沿线相关河道的现状条件和规划情况。应说明沿线现况河道位置、断面形式、宽度、有无巡河路以及巡河路的通行条件、是否实施规划等；如存在现况桥梁，说明现况桥梁断面、布孔及结构形式等。应说明沿线规划河道位置、断面形式、宽度、洪水位、巡河路及通行耍求'是否通航及航道等级等要求。2.3.4 铁路条件说明沿线相关铁路的现状条件和规划情况。应说明沿线现况相交铁路位置、形式（地卜、地面、高架等）、交叉形式、轨道条数、等级性质、交叉处铁路里程桩号等。应说明沿线铁路有无规划新线（复线）、新线线位及等级、限界要求等。2.3.5 轨道交通条件说明沿线相关轨道交通的现状条件和规划情况。应说明沿线现况相交轨道交通位良、形式（地卜.、地面、高架等）、交叉方式以及车站设置等。应说明沿线有无规划轨道交通以及轨道交通的规划情况.如位理'交叉形式、车站设置等。2.3.6 地上杆线及地下管线说明沿线相关地上杆线、地下管线，高压走廊的现状条件和规划楮况.说明位置、走向、规模等。【要求】说明特别重要的管线杆线，如高压走廊、军用电缆,高压煤气,输油管线、输气管线等应重点详细说明.2.3.7 文物及古树说明沿线相关文物、古树情况及保护要求。文物要求说明名称、保护级别等信息，古树要求说明树种及编号等信息。2.3.8 其他控制条件说明具体工程中以上未包含的其他重要控制条件“2.4 自然条件及地质条件【要求】本节内容结合勘查报告，说明与工程相关的主要内容和结论性意见或建议。2.4.1 自然条件说明项目所在区域的地形、地貌、气候条件（气湿、降雨、风向、风速）、标准冻深等。2.4.2 工程地质说明项目所在区域地层分布情况、不良地质情况、上基干湿类型及结论性意见或建议。说明项目所在区域地震活动情况包括历史地震情况、场地稳定情况、地虐动峰值加速度、基本烈度、建筑场地类别、地震砂土液化情况等。2.4.3 水文条件说明项目所在区域与水文相关（含地表水、地下水）的内容，说明地下水分布、地卜冰类型、水位标高、对钢筋混凝土腐蚀性及结论性意见或建议等。若工程范用内存在下穿构筑物，应结合地质勘察报告和水文勘察报告，说明是否需采取地下水排除设施及结构抗浮措施。2.4.4 其他条件说明有无其他特殊地质情况.3道路工程3.1 主要技术指标列表说明道路相关主要技术指标，说明规范规定值及设计采用值。设置辅路或匝道的道路应说明辅路或匝道所采用的技术指标。在与规划条件不致或不满足规范要求时，应对重要设计指标如设计速度、最小净高等进行论证或说明。3.2 道路定线3.2.1 设计原则及控制因素说明道路是否已经定线及定线资料的来源。说明道路定线原则，应对项F1.有针对性。说明对定线起控制作用的主要因素以及具体要求。【要求】如需对规划定线或方案已批定线进行调整，应说明调整原因及受控因素，如标准不够，或受已拨用地、既有建筑的控制等。对尚无定线成果的道路，应说明道路定线原则、控制条件，定线成果及与规划部门的商定结果。3.2.2 道路定线及技术指标说明定线位芭、起终点、定线长度、道路定线与规划水中的关系以及采用的线形指标。对低于般最小值的路段,应进行说明。应包括主路和其他需要定我的相关道路，如辅路、相交道路、地方路等。有定线方案比选的路段应进行比选说明。【要求】落实道路定线中主要技术指标，如最小圆曲线半径、（圆曲线'缓和曲线）长度、小偏角等是否满足规范要求。3.3 平面设计3.3.1 设计原则及控制因素说明设计原则、主要控制因素以及保护要求等，可分段说明。控制因素包括规划红线、己拨用地、现况道路、管线,轨道、桥梁、隧道、文物、占树、其他构筑物等.3.3.2 平面布置说明道路设计范围及实际设计长度：说明道路起终点衔接方案：说明各交通系统的布置情况，如机动车、非机动车、人行、公交系统等：说明沿线交叉设置情况；说明桥梁、隧道等构筑物的设置情况：说明河道巡河路处理方案（平交还是立交）；说明主辅路出入口及沿线出入口设置位置.、形式及与周边建筑的衔接：说明文物及古树的保护措施【要求】如由于定线调整或平面布置存在与规划红线有矛盾处，应明确，并说明处理方案，如调整红线'调整分隔带宽度'绿化带宽度、人行道宽度等,或提出问题和建议。3.3.3 超局及加宽设计说明全线超高设置情况（超高方式、超高横坡、渐变方式及长度）：说明全线加宽设置情况（加宽类别、加宽宽度、渐变方式及长度等），以及加宽带来的相应调整,如红线、分隔带、绿化带、人行道宽度等。如根据规范要求需要加宽而未加宽的需要说明原因和具体应对措施。【要求】结合超高、加宽核实缓和曲线是否满足渐变要求，如不满足应说明特殊渐变方式。3.4 纵断面设计3.4.1 设计原则及控制因素说明纵断面设计原则，主要控制因素以及具体要求.生要控制因素包括：控制水位、桥梁、涵洞、高乐线塔、地下构筑物、地卜.管线等高程控制因素，应说明相应控制高程及分析过程，应说明雨污水等重力流管线凝土对道路高程的要求（需和排水专业配合3.4.2 纵断面布置及技术指标说明纵断面布黄情况，如主要控制点的交叉关系（上跨、卜穿、平交）：说明设计采用的线形指标，如最大纵坡，最小纵坡，最小坡长等。对低于规范指标要求的路段，并进行说明论证。对需要采用特殊排水方式（如纵坡小规范最小纵坡或需特殊排水的挡堵段）的路段需说明，便于排水设计。有纵断面方案比选的路段应进行比选说明.【要求】机非混行和非机动车道应核实纵断面指标是否能满足非机动车行驶的规范要求（坡度与坡长限制）；对不能满足最小净高要求的控制点（如现况桥梁）应说明原因，并提出相应的处理措施.3.4.3 平纵组合说明平纵面组合情况及不利组合情况的控制条件及相应的处理方案。【要求】快速路需要说明，其他等级道路可不做控制。3.5 横断面设计351设计原则及控制因素说明横断面设计的布理原则,控制因素以及具体要求.一般设计原则如下：（供参考，应结合工程实际予以调整） 符合规划条件、在规划红线范围内布设： 符合交通特点、满足交通功能和沿线交通需求： 满足相关设施以及管线埋设要求： 分期实施的项目应远近期结合； 景观要求等。1.1.2 横断面布置根据设计原则及控制因素，分段说明道路设计横断面布置及各组成部分尺寸：说明各段道路各种交通组成（公交、非机动车、行人）的通行需求（车道数及各部分宽度）、分隔带（或绿化带）设置、人行道上路树（或绿化带、设施带、百道）的设置，改扩建道路，应说明设计断面与现状断面的关系，以及是否利用；存在旧路利用、行道树保护的工程，需要综合各专业以及工程实施角度，提出利用和保护要求.有横断面方案比选的路段应进行比选说明。存在特殊横断面时可峭加“特殊横断而布置的内容”。特殊横断面包括隧道、桥梁、铁路箱涵及其他条件（如古树、文物等）受控时采用的非标准横断面。应说明特殊横断面的设巴理由、断面形式以及不同断面之间的衔接过渡。【要求】在路段上进行衔接过渡的处理方式应核实平面线形标准是否满足规范.1.1.3 路拱设计说明横断面中各组成部分采用的路拱形式以及横坡。应包括车行道（机动车道、非机动车道）、人行道以及各分隔带的横坡等“1.1.4 无障碍设计说明无障碍设计包括的主要内容，如横断面中自道的位冏：路口及路段过街无障碍的电置：公交车站无障碍设置等。3.6 交叉口设计3.6.1 设计原则说明交叉口设计布局原则，包括平交或立交设置原则：平交中灯控、非灯控、右进右出等设置原则：立交中枢纽、一般及分离式立交设置原则等。3.6.2 平面交叉说明平面交叉的总体布局方案。灯控路门的设置数量（不含右进右出路口）、最小间距、最大间距、平均间距：非灯控路口（停车、减速让行或环形交叉等）及右进右出节点的交通组织方式（如与主路还是辅路衔接）等,说明平面交叉路口方案。可分类说明共性内容和特殊方案，可有方案比选。含：平交路口形式（十字、T形、环形等）、交通组织、渠化方案及各部分的基本尺寸等，如：路口渠化原则、进出口道车道数、进出口道宽度、渠化段长度，渐变段长度等。对不满足规范要求的指标应说明原因及处理措施。3.6.3 立体交叉说明立体交叉的总体布局方案,不同类型立交的设置数量、间距等。分别论述各立交方案，并应进行同等深度的方案比选。应包括立交流量流向及功能分析、控制因素、立交形式、交通组织（含机动车、#机动车、人行、公交等，并说明立交主线、匝道等采用的主要技术指标及各部分的基本尺寸等。立交范围主线、匝道、辅路的主要技术指标如有特殊要求应单列。对不满足规范要求的指标应说明原因及处理措施，【要求】如项目中无立体交叉，此部分填写”道路全线无立体交叉”。3.7 公交与人行过街设施3.7.1 公交设施说明公交车站布置原则。如：符合公交设施相关规划；与行人出行需求、路口、换乘等方面的结合：设置路边停靠车站或公交港湾车站等。说明公交车站具体设置情况。如：公交车站的位置，数域，间隹（最大、最小、平均）等：公交港湾及公交站台的布设形式、站台无障碍设置.说明是否设置公交专用道以及其性质（分时段，全日制）.3.7.2 人行过街设施说明人行过街布置原则以及平面过街、立体过街的布置原则。如：过街需求的考虑：与现况和规划用地的结合：与立交、平交路口、公交车站、地铁站的结合等。说明人行过街设施布置形式（路口，路段，天桥,通道）及数量：人行过街设施最大间距、最小间距、平均间距。说明平面过街设施的设计方案，含路口和路段。说明布设位置、尺寸，是否设二次过街以及无障碍设施：与公交车站的关系等。说明立体过街设施的设计方案，含通道和天桥。说明布设位置、尺寸，是否设置无障碍设施；与公交车站的关系等。3.8 路基设计3.8.1 设计原则说明路基工程的设计原则。如路基要求密实、均匀、稳定：满足路床土基回弹模量：的要求：满足路基压实度要求：路基填料应合理利用当地材料，提倡旧路材料再利用等。3.8.2 路基处理包括般路基及特殊路基处理方案及要求。说明一般路基处理方案（如清表、原料要求）及压实度要求等。含对市政管线回侦要求以及路基处理与市政管线基础处理的协调，说明特殊路基处理方案及具体要求。可对不同处理方案进行论证比选。如：地表不良地基及处理方案（如鱼塘、沟集、河道等）：地下不良地基及处理方案（如软十.沉降、砂土液化、膨胀土、垃圾等）：桥头与高路基过渡处理方案。存在路基纵、横向填挖过渡、搭接处理的路段应说明情况。3.8.3 路基防护说明路基防护设计的类型及设计内容.说明路基横断面形式（填方或挖方路基）以及与外侧高差关系及处理方式（如设置挡墙或放坡），设置土路肩的说明宽度：说明边坡防护的设置位置、边坡坡率、防护方式（植草绿化、网格护坡、浆砌护坡等）：说明挡墙防护的设置位置、挡墙型式（路肩墙、路航墙）、结构类型（钢筋混凝土、浆砌块石、混凝土砌块、其他特殊形式）等.说明临河、临水塘、高挡土墙、陡边坡段等需进行特殊设计，并考虑必要的路健安全设施（如护栏）。3.9 路面设计3.9.1 设计原则说明路面设计的原则.如：满足道路等级及使用要求，合理选材、方便施工、利于养护：对路基路面进行综合设计，达到技术经济合理、安全适用；存在旧路的应体现利用原则：分期修建的应体现远近期结合原则。3.9.2 设计参数说明路面结构设计年限、荷载标准、设计弯沉以及材料主要性能参数等，可参照靛标路面定型结构表：有特殊使用功能的道路应进行针对性设计，不应简单套用院标；有旧路利用的工程，应根据旧路检测报告进行论证分析，确定具体参数进行计算，如不利用应说明理由。3.9.3 结构组合说明不同路面结构类型，包括车行道（主路、辅路）、非机动车道、人行道、公交车道（站）、路口等的结构组合、厚度、层间结合等，含不同结构组合之间以及与现况道路的搭接处理方式。存在不同路面结构组合方案的应进行比选论证。3.9.4 路缘石及树池说明设计中各部位采用的路缘石、平石的材料（混凝土或花岗岩）、形式、尺寸、外露高度、材料性能、技术指标要求等。说明树池边框材料、尺寸，边框内填充材料以及性能指标要求等。3.9.5 材料要求说明各结构层采用的具体材料、相关性能要求、压实度等，包括垫层、基层、面层以及层间连接等材料：说明路面结构中拟采用的特殊材料：如面层是否改性沥青、掺加的改性剂，公交车道、非机动车道是否采用彩色面U,人行道是否采用透水结构等涉及工程投资的内容.3.10 附属构筑物说明工程中台阶、人行护栏等其他构筑物的布置、结构形式及材料要求。【说明】如无其他附属构筑物，可填写“本工程中无其他构筑物”。4其他工程【要求】如初步设计文件包括其他专业内容，应按各专业的编制办法，编制相应内容，由道路专业进行汇总。如初步设计文件各专业单独报出，纳入此部分的其他专业内容进行适当简化，以下为各专业简化内容。如报出时各专业内容尚不齐全，应说明见相应专业的设计文件，非本院设计内容应说明。4.1 交通工程4.1 .设计标准说明交通工程设计采用的主要技术标准,包括道路等级、风载标准、防撞等级、标志标线相关标准等。4.2 2设计方案交通工程设计主要内容应包括以下部分,是否需要应根据具体工程情况增减：说明交通标线种类及材料要求：说明交通标志种类及材料要求：说明平交路口信号灯、路段人行横道信号灯等的设置情况及数量；说明各种护栏（中央分隔护栏、机非分隔护栏、行人分隔护栏等）的设理情况及长度：说明工程中隔离栅、防眩、防撞桶、人行道桩、人行横道安全岛、柔性隔离体、防撞门架等的其他设施设置情况及数量。【要求】如交通工程单独报出，应先介绍工程总体概况，再说明交通工程的设计内容。交通监控及管理设施视工程需要纳入相应专业。4.2 桥隧工程主要说明工程中涉及的桥梁位置、跨径、型式及规模（桥长或面积）等。可列表汇总。主要说明工程中涉及的陈道位置、结构形式、断面尺寸、规模及长度等。可列表汇总。4.3 排水工程说明工程中包括的雨、污水管线的布设位置、结构形式、尺寸及长度等。4.4 照明工程说明工程中照明方式、灯杆位匿、灯杆形式、主要数量等。4.5 绿化工程说明工程中的绿化范围、绿化设计方案（如草、灌木、乔木或结合的方式）、总绿化面积等。4.6 环保设施依据环评报告，说明工程中环保措施如隔音屏、隔声窗的设置位置,、形式、材料等，如没有应说明不设置环保设施.5占地拆迁及树木伐移5.1 占地拆迁列表说明工程占地拆迁情况，并说明资料来源（如测图计算、现场调查、业主提供等5.2 树木伐移列表说明树木伐移情况，并需要说明资料来源。应提供树木的种类、胸径、数量等，苗嶙和占用绿地可按照平米统计。6工程数量按院技经专业编制工程概算要求，采用表格形式列出道路专业主要工程数量。可采用附表形式。7问题与建议结合本工程特点、难点逐条说明本工程各专业在初步设计阶段存在的问题、缺少的基础条件、需要在下一阶段继续落实的问题等，并提出合理化建议.8附件列出方案批更，工可批豆，相关的会议纪要，各单位意见、函件等。附上述文件的豆印件，有保密要求的可不附。【格式要求】文件名称（文号），编制单位，时间。
