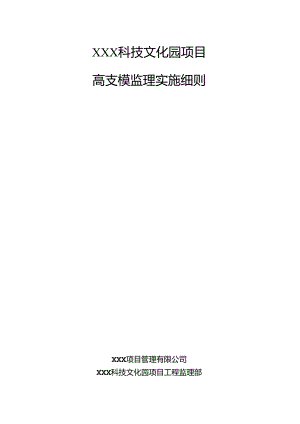

XXX科技文化园项目高支模监理实施细则.docx

XXX科技文化园项目高支模监理实施细则XXX项目管理有限公司XXX科技文化园项目工程监理部年月曰1 .工程概况12 .编制依据13 .高支模工程的专业特点及其技术、质量标准23 .1专业工程特点24 .2工程技术、质量标准44 .监理工作范围及重点45 .监理工作流程56 .监理工作控制要点及目标66.1监理工作控制要点66.2监理工作目标127.监理工作方法与措施127.1监理工作方法127.2监理措施145、建筑工程施工质量验收统一标准(GB50300-2013)6、建筑施工脚手架安全技术统一标准(GB51210-2016)7、混凝土模板用胶合板(GB/T17656-2008)8、建筑机械使用安全技术规程JGT33-20129、施工现场临时用电安全技术规范JGJ46-200510、建筑施工临时支撑结构技术规范JGI300-201311、建筑施工扣件式钢管脚手架安全技术规范JGJ130-201112、混凝土结构工程施工质量验收规范GB50204-201513、混凝土结构施工规范(GB50666-2011)14、建筑施工安全检查标准(JGI59-2011)15、建筑施工模板安全技术规程(TGJ162-2008)16、危险性较大的分部分项工程安全管理规定(住房城乡建设部令37号)17、住房城乡建设部办公厅关于实施<危险性较大的分部分项工程安全管理规定有关问题的通知(建办质20xx31号)18、关于印发XXX省危险性较大的分部分项工程安全管理规定实施细则的通知(建质20xx162号)19、OXX市住房和城乡建设局关于进一步加强危险性较大的分部分项工程安全管理的通知(六建质函20xx707号)20、危险性较大的分部分项工程专项施工方案编制指南(建办质20xx48号)21、建筑施工升降机安装、使用、拆卸安全技术规程(JGJ215-2010)22、施工现场机械设备检查技术规程（JGJ160-2016）23、建设工程监理规范（GB50319-2013）24、建设工程安全生产管理条例25、建筑工程施工强制性条文实施指南（第二版）26、建设工程模板支撵系统施工安全监督管理导则（建质2009254号）3.高支模工程的专业特点及其技术、质量标准3.1 专业工程特点根据住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质（20xx）31号，模板工程属“危险性较大的分部分项工程范围”，其中搭设高度8m及以上，或跨度18m及以上，或施工总荷载15kNm'及以上，或集中线荷载20k11V及以上的为超过一定规模的危险性较大的分部分项工程。施工单位应当在危险性较大的分部分项工程施工前编制专项施工方案。专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印堂后方可实施。超过一定规模的危险性较大的分部分项工程还需组织专家论证。1#厂房高支模范围包括二层所有结构梁板，二层梁板顶标高为8.00Omm,支择面为±0.000回填土，支撑高度为8.0m,超过8.Om属超过一定规模危险性较大分部分项工程。二层结构梁截面主要为350*80Omm（跨度最大8.9m）、300*800mn（跨度最大14.6m）、350*900mm、300*70Omm等，结构板厚度为120mm。-"rJ-c2u1.一：匚厂厂二八V-厂-«W匚N1.'2£_一-;!二广1-月广:-A-rr-1.OeM÷1.e。6:f2#厂房高支模范围包括：层所有结构梁板，：层梁板顶标高为8.OOOmm,支撑面为±0.000回填土,支撑高度为8.0m,超过8.Om属超过一定规模危险性较大分部分项工程。二层结构梁截面主要为350*800Inm（跨度最大8.9m）.300*800rnn（跨度最大14.6m）、350*90Omm、300*70On1.m等,结构板厚度为120mm。综合楼高支模范围A-B/3-5轴，.层模板支撑面标高8.07m,撑面为±0.000回填土，支撞高度为8.07m,超过8.Om属超过一定规模危险性较大分部分项工程。高支模支撑系统易失稳坍塌，易发生重、特大事故。3.2工程技术、质量标准工程技术、质量标准按建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)及建筑施工模板安全技术规范(JGJ1.62-2008)验收。4.监理工作范围及重点进场材料验收、测量、放线、基础验收、现场监检满堂架和模板的搭设，并对其进行验收、对模板及支撑系统拆除进行监测。重点是现场检测满堂架和模板的搭设，井对其进行验收、对模板及支撑系统拆除进行监测。5.监理工作流程（以流程图形式表示）高支模施工监理工作流程:6.监理工作控制要点及目标6.1. 监理工作控制要点：（1）,准备阶段监理工作控制要点：a）建设工程高支撑模板系统施工前应由施工单位编制专项技术方案。专业技术方案必须经施工企业的技术和安全负贡人审批、签字并加盖企业技术和安全部门的公章；超危大工程专业技术方案报监理工程师，总监理工程师审核批准，并报建设单位同意后，由施工单位组织专家论证，方案论证通过后，才能组织实施。b）高支择模板系统的钢支撑的设计应符合现行国家标准钢结构设计规范。C）高支捺模板系统的专业技术方案应包括模板及其支撑系统的设计、搭设及拆出、混凝土浇筑方法和浇筑过程观测及安全控制要求等方面内容。d）高支撑模板系统技术方案的编写应根据国家和行业的有关规定、标准，结合工程和企业的实际情况进行，并应遵循以下原则：专业技术方案应有计算书，计算书应包括施工荷载计算，模板及其支撑系统的强度、刚度、稳定性、抗倾覆等方面的验尊，支承层承载的验算。模板及支撑的设计应考虑下列各项荷载:模板及其支架自重：新浇筑混凝土自重；钢筋H重；施工人员及施工设备荷载；泵送混凝土产生的施工荷载。对已重夏使用多次的模板，支撑材料，应作必要的强度测试，技术方案应以材料强度实测值作为计算依据。技术方案应有支撵平面布置图，模板及其支撑的立面图和剖面图，节点大样等施工图。（2）、施工过程阶段监理控制要点：a）施工管理控制要点：3）施工单位应明确高支撑模板系统施工现场安全贡任人，负责施工过程的安全管理工作。施工现场安全责任人应在高支模搭设、拆除和混凝土浇筑前向作业人员进行质量、安全、技术交底，并将书面交底记录交监理站备案。（2）高支择模板系统施工应按经审批的专项技术方案进行，专项技术方案未经原审批部门同意，任何人不得修改变更。（3）支模立柱基础必须坚固，按设计计算要求严格控制支架沉降量。支架的压缩变形值或弹性挠度，不得超过相应的结构计算跨度的1/1000。立柱的支承面是泥土地面时，应采取排水措施，并应在平整、夯实后加设满足承载力要求的垫块支承立柱。（4）支模分段或整体搭设安装完毕，经企业技术和安全负责人或其书而委托人主持分段或整体检查合格，报项目监理机构，由监理单位组织相关单位进行联合验收，经验收合格后方能进行钢筋安装。（5）高支撑模板系统施工现场应搭设工作梯，作业人员不得从支撵系统爬上爬下。（6）支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。（7）混凝土浇筑时，施工单位应派专职安全员观察模板及其支撑系统的变形情况，发现异常现象时应立即暂停施工，迅速疏散人员，待排除险情并经施工单位安全责任人检查，报监理工程师同意后方可更工。（8）监理工程师对高支撑模板系统施工技术方案的实施和各安全措施的落实情况进行检查，发现问题应及时发出监理工程师通知，通知施工单位限期整改；施工单位整改完毕后，将整改情况书面报送监理站备案。（9）对出现下列情况之一者，监理工程师应责令施工单位停工整改，红检合格后方可继续施工：施工单位未编制高支撑模板技术方案或将未经审批的技术方案交付现场施工。高支撑模板施工存在重大安全隐患。（3）、满堂式支架搭设控制要点a）模板支架搭设在基础混凝土底板上，钢管立柱底部应设垫木和底座。b）地基处理按方案内容将场地整平压实（压实度0.95）,铺筑28E碎石后平铺工字钢，工字钢于地面空腔用方木填实。按场地情况设置排水沟，防止支架基础受雨水浸泡。C）高支模工程支撑系统所选用的钢管、扣件材质，必须符合规范、标准要求，严禁使用锈蚀、变形、断裂、脱焊、螺栓松动或其它影响使用性能构造缺陷的材料。d）高支模工程支撑系统所采用扣件式钢管搭设时，必须符合规范、标准以及方案的要求。e）搭设支架前用石灰弹出支架搭设线，根据现场情况确定支架搭设高度并确定顶托高度。f）为了确保支架的整体性，底托下宜铺设5cm*20Cm垫木。g）为了确保支架受力整体性，梁支架搭设方法应采用满堂支架法，横向和斜向采用钢管，且顶层支架全部用钢管连接。h）考虑到支架预压后会产生一定的变形，施工单位应按方案内容设置预拱度按1/1000-3/1000起拱。i）支架搭设应按方案内容的施工荷载计算、立杆计算、立杆地基承载力计算、支架计算、模板及其支撑系统的强度、刚度、稳定性、抗倾覆以及支承层地面的承载力的验弊书布足数量，且按高大模板的支架图、支撑平面图、立面图和剖面图及节点大样施工图连接，并连接牢靠。（4）、模板安装的控制要点：a）施工单位测量工程师应根据设计图纸提供的梁底标高，对支架上托进行找平测量，并考虑梁的预拱度按设计要求调整好纵坡、横坡,再报监理工程师反核。b）墙、柱模板采用18厚涂膜胶合板，施工单位应按设计施工图纸及工期要求制作相应的模板数量，模板制作、安装质量应符合下表要求：模板制作质量标准检查项目允许偏差（三）检查方法板面平整12m靠尺塞尺检查模板高度+3、-5用钢尺检查模板宽度+0、-1用钢尺检查对角线长±5对角线拉线直尺检查模板边平直3拉线用直尺检查模板翘曲1./1000放在平台上，对角拉线用直尺检查孔眼位置±2用钢尺检查模板安装质量标准项目允许偏差（mm）检验方法规范规定企业标准轴线位置53钢尺检查底模上表面标高±5±4水准仪或拉线、钢尺截面内加1口基础±10±8钢尺检查柱、墙、+4,5±3钢尺检查层高占1#不大于5m64经伟仪或吊线、钢尺大于5n86经伟仪或吊线、钢尺相邻两板表面高低22钢尺检查表面平整度532m靠尺和塞尺检查说明：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值（5）、模板、支架拆除的控制要点：a）梁板模板拆除执行拆模申请制度，根据同条件试块强度来判断能否拆模。混凝土强度必须达到下表强度后，施工单位需经监理工程师同意后方可拆除。梁板底模拆除时的混凝土强度要求构件类型构件跨度（m）达到设计的混凝土立方体抗压强度标准值的百分率（%）板2250>2,8275>8100梁、拱、壳W8275>82100悬臂构件100b）拆除4m高度以上柱墙梁板模板时，应搭设脚手架或操作平台,并设防护栏杆。拆除时逐块拆卸，不得成片松动、撬落或拉倒。C）拆除楼板的底模时，应设临时支撑，防止大片模板坠落。拆柱墙模板时，操作人员应站在待拆范围以外的安全地带拉拆，防止模板突然全部掉落伤人。d）严禁站在悬臂结构上面敲拆底模，严禁在同一垂直平面上操作。e）模板拆除时不应对楼层形成冲击荷载，拆除的模板和支架宜分散堆放并及时清运。所有杆件，应自外向里竖立搬运，严禁杆件和垃圾物从高处抛落伤人。f）柱墙模板必须在混凝土强度保证其表面及棱角不因拆除模板受损坏方可进行。拆模顺序与支模顺序相反，先拆非承重部分，后拆承重部分。先截断止水螺栓，然后使模板完全脱离混凝土墙面，当局部有吸附或粘接时，可在模板下口用撬棍轻轻撬动模板，将模板拆下。拆除困难时可用橇杠从底部轻微橇动，不得硬撬和使用大锤敲砸，保证混凝土表面及棱角和模板不受损坏。拆除支撑系统应设置警戒区，并应派专人负责警戒。6.2. 监理工作目标监理工程师要认真贯彻执行规范及有关规定，监督施工单位实施，真正发挥监理的作用，严格把好审查、检查、验收、监督关，保证高支撑安装、拆卸施工的质量和安全。7.监理工作方法与措施7.1. 监理工作方法（1）、针对工程设计要求，结合现场施工条件，承包方技术素质，审核“大跨度、高支模”施工方案，复核方案计算书、高支模强度计算、刚度计算、稳定性计算是否满足规范和强制条件要求。方案是否附有完整的模板搭设布置图和简洁可靠、方便搭拆节点大样。审核方案中关于搭设和拆模过程安全技术措施。（2）、检查验收模板搭设所用钢管扣件、木方、模板质量符合要求：钢管:48X2.7,抽测壁厚，2.7±0.2mm,翘曲、瘪凹、锈蚀、裂缝；扣件：无裂缝、暗伤、缺牙、滑丝、螺杆与螺孔配合灵活、无锈死：表面清洁无锈蚀：木方：断面50X90断面误差+3-2mm,无裂缝、无翘曲、无格变，表面一侧刨光；模板：表面平整、无砂浆附着、无污溃，厚度为18±05mm,满刷水性脱模剂。对拉螺栓：直径符合方案要求，两端长度保证螺杆控制主、次梁尺寸要求。监理工程师应：现场巡视监控，随机抽查、观察、尺量、游标卡尺量壁厚，抽检合格签署确认，方可进行现场安装搭设使用。（3）、检查测量验收楼板主、次梁放线定位及标高控制符合工程设计要求，允许偏差：轴线、主、次梁中心线偏差W±3mm,标高偏差W-3、+5Inn1.O监理工程师应I现场更测定位放线和高程控制线。（4）、检查模板支撑立杆、横向连杆（大横杆）及剪刀撑（斜撑）架设与连接。立杆、纵横向布置偏差3cm（板）或K1.cm（梁）：横向稳定性可靠。监理工程师应：现场巡视检查立杆布置，横向连杆布置及剪刀撑布置符合方案设计要求，对照方案尺量间距（按方案设计要求范围布置双立杆）。（5）、检查立杆下垫块布置，立杆、横向连杆连接、剪刀撑（斜撑）与立杆、横杆连接，所有交接点均设扣件连接，每扣件紧固力矩40-60N.M,剪刀撑接长搭接长度21200mm,用4个扣件紧固连接，剪刀撑架设与水平面夹角45-60度。监理工程师应，巡视检查,现场抽查连接扣件紧固力矩40-60N.M。（6）、检查验收楼板主、次梁模板搭设，楼板轴线偏差W3mm,大梁、次梁轴线（中心线）偏差W3mm,楼板、梁标高控制偏差W+5、-3mm；板厚度控制线误差W+5、-3mmo梁断面尺寸误差W+5、-3mm»梁柱节点拼接严实无缝，几何尺寸准确偏差W+5、-3mm,板缝拼接严密，拼缝处用胶粘带或其他材料密封。梁板按要求起拱，控制起拱度2/1000,监理工程师应：现场复测确认轴线（中心线）、标高控制线、起拱度。现场监理人员巡回检查，观察、尺量，检查无误签署确认，方可进行下道工序。（7）,混凝土浇筑全过程旁站监理：除监控混凝土浇筑程序外，模板尤其支撑系统在混凝土浇筑过程安全是监控重点：根据承包方护模办法确认现场人员工伤抢救预案：检行确认现场应急补强措施及应急材料准备；严格按混凝土浇筑施工方案顺序浇筑混凝土；监控现场护模工作；发现异常情况，按照应急补强措施及时督促紧急排除补强。同时向监理工程师汇报，便于监理工程师随时了解施工动态。监理工程师应：监理人员旁站监理，督促承包方相关人员到岗、到位、各项安全措施到位、应急材料到位：混凝土浇筑过程严格按方案浇筑顺序浇筑，确保高深度、大跨度、高支模混凝土浇筑的安全。（8）、按混凝土浇筑方案监控混凝土养护，淋水养护不少于14天。：监理工程师应：巡回检查，混凝土表面湿润。（9）、拆模过程监控：核查混凝土同条件养护试块试压报告，符合规范拆模条件批准拆模，拆模前大梁预应力施加完毕，确保大梁处在设计要求的受力状态。拆模按照先搭设后拆、梁侧模先拆，楼板立撑在大梁立杆先拆：拆剪刀撑前，对危险性较大的部位先设临时支撑后，方可拆剪刀撑，拆撑应自上而下，分片分层拆：拆下的材料整理分类，集中清运现场。监理工程师应：拆模现场旁站监理，监控拆模安全。检查安全围挡设置是否合理，设专职安全员防护。操作人员按安全拆模顺序拆模,拆除下来的材料分类整理分类、清运、集中，做到工完场清。.7.2. 监理措施（1）、“大跨度、高支模”方案必须聘请市有关专家组评估、审查，对专家组评审意见应认真地进行修改、调整，满足专家们对本工程大梁“高支模”方案的计算安全可靠要求；构造安全可靠要求；搭拆施工操作安全可靠要求。监理工程师应：对照审查意见复审“高支模”施工方案。（2）、审查“大跨度、高支模”施工方案，模板安全搭拆是方案审查第一重点，审查重点为模板结构设计计算书。模板计算简图应符合现场搭设条件和实际情况荷载选用准确，各构件计算参数选用准确，力学分析方法合理，模板系统各类构件结构强度设计计算安全：模板及支撑系统刚度设计计算符合相关规范规定：模板各类支撑构件刚度、稳定性计算安全可靠（包括斜撑、剪刀撑设计计算）°审查方案所附模板安装施工图与计尊结果一致，连接节点构造符合设计计算结果。审查模板各杆件连接节点受力、抗滑移计券合理安全，构造简洁可靠，搭拆方便。（3）、“大跨度、高支模”搭拆前应对全体施工操作人员进行安全作业技术培训。培训内容包括技术安全交底，重点交代各班组施工内容，施工操作要领和安全操作必须遵守的要点。增强操作人员自我安全保护意识和正确执行安全操作要领。上班前安全交底，交代本班操作内容和安全操作要领。监理工程师应：检查安全技术培训记录（培训人及参与培训人员均应签字）和班前安全交底记泵（交底人与施工操作人员应签字）。（4）、监控操作工人上岗作业前必须戴好安全帽，登高作业必须佩戴安全带，穿防滑鞋。工人作业前对需登高的支架平台进行认真检查，发现存在安全隐患立即整改，符合安全要求后，方可登高作业，工人登高应从专门登高爬梯攀登。攀登上下时应面向爬梯，不得于持器物上下，工人“高支模”作业时，应设专职安全员进行安全巡视和检查监督。监理工程师应：监理旁站，巡回检查，安全员到岗和安全巡视检查情况。督促提醒操作人员戴好安全帽，按安全操作要求登高作业，高处作业应佩戴安全带，按安全作业要求操作。（5）、监控“高支模”安全搭设，按施工方案要求布置竖向立杆、横杆连杆、扫地杆，立杆下设置垫块，立杆间距误差W3mm,横向连杆步距误差W±10mm。剪刀撑（斜撑）按方案搭设，立杆竖向接头位置错开间距250cm,剪刀撑接长搭接21.2m,用四个扣件连接。监理工程师应，监理旁站，巡回检查，现场观察、尺量、抽检，力矩板手抽测扣件每个螺丝紧固扭力矩是否为40-60N.Mo（6）、混凝土浇筑过程安全监控：“高支模”梁板混凝土浇筑过程为安全施工核心时间段，首先要落实混凝土安全浇筑前各项准备工作和安全浇筑措施，确保安全准备工作到位。a）审查“高支模”混凝土浇筑的安全措施，并监控是否按安全措施施行。b）督促承包方浇筑混凝土前对作业人员进行安全交底，尤其要进行护模安全交底，并留有交底人与被交底人员签字的交底记录，监理人员检查交底记录。c）检查现场补强，加固材料准备到位，浇筑混凝土过程安全员到岗，按照安全措施巡视混凝土浇筑过程模板支撑系统安全。d）检查现场安全防护条件满足“高支模”混凝土浇筑防护要求,作业人员按安全措施操作。e）检查按混凝土浇筑安全措施、工伤事故应急预案等各项准备工作是否到位。f）混凝土浇筑过程护模人员除木工外，还应安排有经验的架子工，护模人员应具有较强的H我安全意识，在护模巡视时除仔细观察模板支撑安全情况外，必须注意自身安全保护。g）按施工方案规定的浇筑顺序浇筑，可防止不对称混凝土载荷，偏心载荷、集中载荷及由此增加的冲击载荷对模板支撑系统意外损坏，造成模板安全事故。监理工程师应I监理旁站，全过程巡视，检查按上述各要求逐一监控。（7）、拆模过程安全监控：依据批准的拆模申请报告组织拆模，监控拆模安全拆除。a）拆模现场围出安全警戒区，挂牌警示，夜间红灯警示，拆模期间配置安全员负贲安全监护，禁止闲杂人员进入拆除现场。b）对拆模人员进行安全作业交底，并留有签字的交底记录，拆模人员尽量由原来搭设人员操作熟悉搭设情况，了解拆模顺序。c）参与拆除作业人员应戴安全帽，穿防滑靴，拆除高度超过2m时，拆除作业人员必须佩戴安全带。d）拆模原则：拆模应分片分层拆，先搭设后拆，剪刀撑系统与立杆同步逆向搭设顺序拆：楼板模板及支撑立杆先于梁下立杆梁底拆模，先拆梁侧模板后拆板下模板立杆。稳定性差的部位先设临时支撑后拆剪刀撞，再立杆，临时支撑一起拆。e）拆除钢管、扣件、木方、板材由人工传递或捆绑集中后放下，不允许随便往下抛，避免引起安全事故、损伤建筑成品或损耗模板材料。f）拆卜的钢管、扣件、木方、板材集中堆放及时清运出现场。g）现场安全员进行安全巡视，对违帝作业人员督促其按安全操作要求作业。监理工程师应：监理人员旁站监理，按上述要求进行安全监控。（8）、文明施工监控：a）监控“高支模”施工期间,现场按安全施工强制条文要求预置足够数量防火器材，严格控制现场动用明火，作业人员严禁在现场吸烟;b）所有施工机械应做到一机、一盒、一闸、一防漏电保护，所有导线应临时绝缘高架，杜绝在钢筋上拖动，电缆接头应有可靠绝缘保护措施：c）工人上、下沿预设攀登通道，严禁沿钢管支撑攀、爬，现场作业不允许赤膊、穿拖鞋操作：d）监控现场临边、洞口作业安全防护到位，高处作业人员严格按高处作业要求操作；e）操作时应严禁在支撑架和平台上戏嘻、打闹；D拆下的物品集中堆放及时清运出场，做到工完场清；g）安全员应负起安全责任，认真检查现场安全生产文明施工情况：监理工程师应：巡回监理与旁站监理相结合，对照上述条件要求监督到位。
