卧式水轮发电机轴瓦及轴承安装单元工程质量评定表.docx

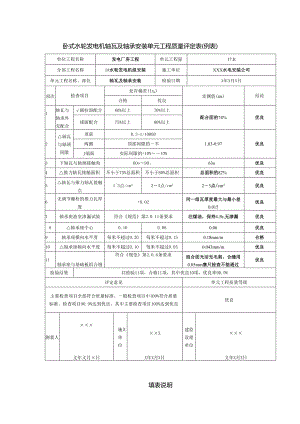

卧式水轮发电机轴瓦及轴承安装单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量17.It分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位轴瓦及轴承安装检验日期X年X月X日项次检查项目允许偏差(Inm)实测值(mm)结论合格优良1轴瓦与轴承外壳配合圆柱面配合60%以上70%以上配合面的74%优良球面配合75%以上80%以上2轴瓦与轴颈间隙顶部0.3-1/1000D1.03-0.97优良两侧顶部间隙的一半J端面实际间隙的+10%10%3下轴瓦与轴颈接触角60o90。63o优良4推力轴瓦接触面积不小于75%总面积不小于80%总面积总面积的82%优良5轴瓦与推力轴瓦接触点13点/cm223点/cm223点/cm2优良6无调节螺栓的推力瓦厚度+0.02同一组瓦厚度最大与最小差0.015优良7轴承座油室渗漏试验符合规范第2.0.11条要求注煤油，保持4.5h,无渗漏优良8轴承座中心0.100.080.06优良9轴承座横向水平度每米不超过0.20每米不超过0.150.18mm/m合格10轴承座轴向水平度每米不超过0.10每米不超过0.050.043mm/m优良11轴承座与基础板组合缝符合规范第2.0.6条要求组合面光洁无毛刺，合缝用0.05mm塞尺检查不能通过优良检验结果共检验11项，合格11项，其中优良10项，优良率90.9%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目90.9%达到优良，其中主要检查项目100%达到优良优良测量人×××义年义月×日施X单位××XX年X月X日建监设理单位×××义年X月X日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台发电机组轴瓦及轴承安装为一个单元工程。本单元工程是主要单元工程。2.单元工程：填写本单元工程轴瓦及轴承安装量(t)。3.各项目的检验方法如下。项次检查项目检验方法说明1轴瓦与轴承外壳配合圆柱面配合球面配合用着色法检查2轴瓦与轴颈间隙顶部两侧端面用压铅法或用塞尺检查D轴颈直径3下轴瓦与轴颈接触角用着色法检查4推力轴瓦接触面积用着色法检查5轴瓦与推力轴瓦接触点用着色法检查6无调节螺栓的推力瓦厚度用千分尺检查7轴承座油室渗漏试验煤油试验检查油室应清洁，油路畅通8轴承座中心挂钢琴线用内径千分尺检查根据水轮机固定部分的实际中心，来调整两轴承孔中心，并以实际中心来检查其同轴度偏差9轴承座槽向水平度用方形水平仪检查10轴承座轴向水平度用方形水平仪检查11轴承座与基础板组合缝用塞尺检查4.GB856488水轮发电力几组安装技术规范。第2.O.11条：设备容器进行煤油渗漏试验时，至少保持4h,应无渗漏现象；阀门进行煤油渗漏试验时，至少保持5min,应无渗漏现象。第2.0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05m11塞尺检查，不能通过;允许有局部间隙，用0.1Omm塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.1OnIn1。5 .项次1、2在相应检查项目栏处用“V”标明。实测值填写实际测量值。6 .合格项目数，指达到合格及以上质量标准的项目个数。7 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目的实测点有90%及其以上符合要求，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上的检查项目达到优良标准(其中主要检查项目必须达到优良标准)。
