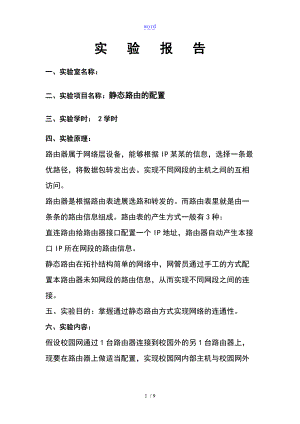

word实 验 报 告一、实验室名称： 二、实验项目名称：静态路由的配置三、实验学时： 2学时四、实验原理：路由器属于网络层设备，能够根据IP某某的信息，选择一条最优路径，将数据包转发出去。实现不同网段的主机之间的互相访问。 路由器是根据路由表进展选路和转发的。而路由表里就是由一条条的路由信息组成。路由表的产生方式一般有3种： 直连路由给路由器接口配置一个IP地址，路由器自动产生本接口IP所在网段的路由信息。 静态路由在拓扑结构简单的网络中，网管员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网段之间的连接。 五、实验目的：掌握通过静态路由方式实现网络的连通性。 六、实验内容：假设校园网通过1台路由器连接到校园外的另1台路由器上，现要在路由器上做适当配置，实现校园网内部主机与校园网外部主机的相互通信。通过软件仿真， 实现网络的互连互通，从而实现信息的共享和传递。七、实验器材设备、元器件：R2621XM两台、Serial DTE线缆1条、copper cross-over线缆2条、PC两台八、实验步骤：打开Cisco Packet Tracer 软件，添加2台Generic路由器和2台Generic主机，用“自动选择连接类型把设备连接起来，如下实验图，其中PC0、PC1为两台工作站主机，Router1、Router2为两台路由器。 然后按以下步骤完成配置:步骤1. 在路由器Router1上配置接口的IP地址和串口上的时钟频率。Router1(config)# Router1(config-if)# ip address 172.16.1.1 255.255.255.0 Router1(config-if)# no shutdown Router1(config)# interface serial 1/0Router1(config-if)# ip address 172.16.2.1 255.255.255.0 Router1(config-if)#clock rate 64000 !配置Router1的时钟频率DCE Router1(config)# no shutdown 验证测试：验证路由器接口的配置。 Router1#show ip interface brief 注意：查看接口的状态。 Router1#show interface serial 1/0步骤2. 在路由器Router1上配置静态路由。 Router1(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2 或： Router1(config)#ip route 172.16.3.0 255.255.255.0 serial 1/0验证测试：验证Router1上的静态路由配置。 Router1#show ip route 步骤3. 在路由器Router2上配置接口的IP地址和串口上的时钟频率。 Router2(config)# interface fastethernet 0/0 Router2(config-if)# ip address 172.16.3.2 255.255.255.0 Router2(config-if)# no shutdown ! Router2(config)# interface serial 1/0Router2(config-if)# ip address 172.16.2.2 255.255.255.0 Router2(config-if)# no shutdown 验证测试：验证路由器接口的配置。 Router2#show ip interface brief Router2# show interface serial 1/0步骤4. 在路由器Router2上配置静态路由。 Router2(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 或： Router2(config)#ip route 172.16.1.0 255.255.255.0 serial 1/0验证测试：验证Router2上的静态路由配置。 Router2#show ip route 步骤5. 测试网络的互连互通性。 C:>ping 172.16.3.22 !从PC1 ping PC2 C:>ping 172.16.1.11 !从PC2 ping PC1 【须知事项】 如果两台路由器通过串口直接互连，如此必须在其中一端设置时钟频率DCE。 【参考配置】 1.路由器Router1的路由表：九、实验数据与结果分析：实验最终拓扑图：分析：正确的配置终端设备电脑的IP地址和网关，和2个路由器的静态路由表后，可以实现两个PC机之间的通信！十、实验结论：通过正确的配置后实现了网络的连通性。十一、总结与心得体会：在整个实验过程中，主要是设置PC机的IP地址和路由表，通过软件的仿真，掌握通过静态路由方式实现网络的连通性，达到了实验目的。十二、对本实验过程与方法、手段的改良建议：由于对软件的操作不是很熟悉，导致了实验时间用的比拟长，建议教师先把实验交给我们自己在下面做，到做实验的时候，有哪些地方不明白的再问，学习的效率会高些。报告评分：指导教师签字：9 / 9
