体育馆建设项目施工现场总平面布置方案.docx

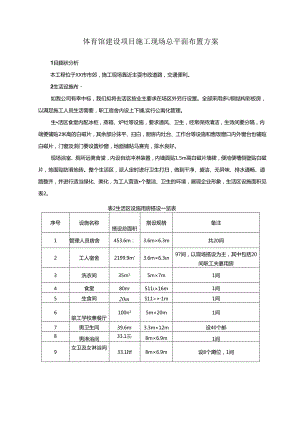

体育馆建设项目施工现场总平面布置方案1目腼状分析本工程位于XX市市郊，施工现场靠近主耍市政道路，交通便利。2生活设施布如我公司有幸中标，我们拟将去活区按业主要求在场区外另行设置。全部采用多U钢结构彩板房，以满足施工人员生活需要，职工宿舍内设上下铺,实行公寓化管理。生活区食堂内配冰柜，蒸箱、炉灶等设施，要求通风、卫生，经常保持清洁，生效间要分隔，内端要铺贴2米高的白磁片，其余部分抹平、扫白，厨房内灶台、工作台等设施和售饭窗口内外窗台也铺贴白磁片，门窗及洞门要设置纱窗，地面铺贴马赛克，排水良好。现场浴室、厕所远离食堂，内设自动冲淋装置，内墙面贴1.5m高白磁片墙裙，便池便槽侧壁贴白磁片，地面贴防滑地砖。整个生活区，派人定时进行卫生打扫，做到干净、盛洁、无异味、排水通畅、道路整齐，并进行适当绿化、美化，为工人营造个整洁、卫生的环境，展现企业形象，生活区设施面积见表2。表2生活区设施用房搭设一览表序号设施名称搭设总面积搭设规格备注1管理人员宿舍453.6m：3.6m×6.3m共20间2工人宿舍2199.9m'3.6m×6.3n97间，以现场搭设为主，其中包括20间职工夫妻用房3洗衣间35m1.5m×7m1间4食堂80m;511×16m1间5生食间20m511>×1m1间6职工学校兼餐厅100n25m×20m1间7男卫生间39.6m:3.3m×12m设40个邮8男淋浴间33.1三,8m×6.9m1间9女卫及女淋浴间33.1Itf8m×6.9m设8个蹲位，1间H1.锅炉房30m25mX8mI间合计3023m：3b公设施布本工程采取集中办公的形式，以便于施工统筹协调，办公区采用多层钢结构彩板房，其主要设施有：业主、监理办公室，总承包项目经理部办公室、会议室、总包管理人员宿舍等。办公室内统一配备办公京椅，会议室内配备拼装式长型会议桌，微机房配备电脑、坡印机、传真机等设施，办公室、会议室安装空调机，电源插座和电话，传宾机等，大部分办公室配备电脑。办公室门前进行绿化，办公区内设花坛，旗杆一处。临时办公区设施面积见表3。表3临时办公区设施用房搭设一览裳序号设施名称搭设总面积搭设规格备注1办公室324m：3.6m×5m共20间2业主及监理宿舍226.8m,3.6×6.3共10间3洗衣间18.81m;3.3m×5,7m1间4食堂62.7m:8.1.11×2n1间5男卫生间31.35m：5.5m×5.7m设30个居位6男淋浴间25.8m:4m×5.7m1间7女卫及女淋浴间31.35m：5.5m×57m设8个用位，1间8锅炉房3(W5m×8m1间9吸烟问18.81m：3.3m×5.71间合计712.47m,4生产设施布置生产设施布用包括试验室、样品室、土建仓库、安装仓库、工具库、机修间、电工间以及各类加工厂（钢筋加工厂、模板加工厂、安装加场）、构件堆场,工具堆场、材料堆场和混凝土搅拌场（砂浆搅拌）等。4.1 洗车槽在施工现场大门处分别设置由宽度300mm、深40Omm的沟槽围成的长10米的洗车槽，配备岛压冲洗水枪，槽内设附泥水沉淀池。所有从工地出去的乍辆均要将泥水冲洗干净，混水经沉淀后，将洛水排放到建设单位指定的排水沟中。4.2 的舫加工场地础和主体施工过程中共设罚两处，体:馆东边及西北角处各设各一处钢筋加工隼间及钢筋原材堆放场，在体行场和体行饵正中间处设罚一处钢筋半成品堆放场，所仃钢舫均在现场按设计要求进行加工；钢筋采用调宜机调直，各类钢材按不同规格堆放整齐，设巴标识牌.和检脸状态。每处钢筋加工车间上设两层防护脚手板，其内出切断机2台，弯曲机2台，钢筋刹肋滚压宜.螺纹成型机1台，钢筋闪光对焊机1台，钢筋调直机台,及若干加工操作平若等。4.4 模板加工及钢管堆放场地梁板墓主要:使用覆面防水竹胶板、木龙书、外钢管龙骨：支/主.要:采用碗扣式钢管及普通钢管。本标段工程砌体量:不是很人，并在结构后期进行，在靠近施工塔吊位置设胃砌体堆放场。4.互安装设备携场本标段工程用于安装的设备和配件较多，主要为施工预曲、预埋配件的加工堆放场地以及半成乩的原材堆放场地。47机修场及机修间本标段工程施工期间各种机具投入地入，为做好机具的维修与保养,设置二个机修间。为方便各种配件及维修工具的保管,同时设置机修仓库4.8 材料库在碓工区域内设置1材料库。4.9 实验室在施工区域内设置实验室。生产设施搭设规模见表1表1生产设施用房搭设一霹序号设施名称搭设总面积备注1钢筋加工棚675b:2处钢筋堆场603m:2处木工加工棚225n:1处木方、模板堆场300b:1处砂石堆场364m:1处2工啊机修间、阵虏112BI处3材n库、样品间及实验室200n,1处I水泥库5011>-I处合计1929m：5现场围峨、道路以及场地化5.1 现场圉蔽为方便施工管理和文明施工，采用封闭式施工，对施工现场进行闱蔽，用堵己经用时砌封闭，拟在外堵面抹光并作刷白处理，以便进行企业CI形象设计.5.2 MM道路布置施工生道路的布置以交通便利为布置原则：具体的布置详见总平面布理图：5.3 场地硬化为保护环境，施工现场进行全面硬化,具体做法为采用C20混凝土进行硬化。5.4 临时用水用电布本工程临时用水较大的方面在于结构施工时的清洁、养护用水阶段。为满足施工需要，业主提供施工临时用水至现场后，我雎位自行沿线布置。现场施工及消防用水，我单位采用100铁管布置.，井设巴消火栓。办公生活区临时生活用水接入的650间支管能够满足生活用水需要。本工程配电形式为三相五线制配电，安全防护系统采用TN-S系统现场计划配置一级配电箱1个，二级配电箱16个（包括办公、生活区的个各一个二级配电箱）。三级配电箱设有按需配置。二级配电箱内设有预留电源，以保证阶段各层三级所用电源。塔吊由专用二级配电箱来供电。生产用主要导线采用VY-IKY级和YJV-IKY级电缆，办公区主要用BV-0.5KV级电线。主要敷设方式为：一级、二级、三线用电采用穿电工专用绝缘PVC波触管暗敷，过道路处加套管。埋深不小于80OmU7排水排污管线的布排水排污管线包括现场雨水排放、生产污水排放、生活污水排放等。雨水排放由场区集水坑用水泵直接排入城市雨水管网，生产污水通过沉淀池、过滤池沉淀过谑后排入城市排污管网。生活污水排放设置化粪池、隔油池,经过处理后，排入城市污水管网。8机械设备布置施工期间的机械布置主要为塔吊、施工电梯、搅拌机、输送泵、钢筋加工机械、木工加工机械等。8.1 塔吊的布置本工程共投入6台塔吊，塔吊安装在土方清挖阶段提前安装，以提高工程施工效率，加快施工进度.本工程塔吊布置位置见总平面布置图.8.2 混凝土输送泵的布本标段工程共投入3台混凝土拖式混凝土泵，统调配使用.根据流水作业的进度，移动混凝土泵浇筑混凝土。9IrEM平面布9.1 管理原则根据鹿工总平面布理及各阶段布理，以充分保障阶段性施工重点，保证进度计划的顺利实施为目的。在工程实施前,制订详细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划，同时制订以上计划的具体实施方案，严格执行、奖惩分明，实施科学文明管理。表91.现场管理原则序号项目内容1基础性管理原则施工现场管理属于基明性管理工作,这是因为各项目标都要通过加强现场管理才能实现。而做好施工现场管理又必须做好各项基础工作，包括标准化工作、定额工作、统计以及计量等工作.2综合性管理原则施工项目现场管理是综合性管理，既有目标性管理,又有生产要素管理,还有生产组织协调、现场文明施工和安全管理等进行综合性管理就是运用系统的观点,按照目标管理的方法，认真的执行工艺标准和管理标准，全面综合的进行管理。3群众性由于施工现场管理综合性强，内容多，尤其各种目标都在现场实现，故必须依靠每一位管理人员和作业人员，各自做好本岗位工作，进行自我控制和，现场管理需要靠全员素质的提高，群众性管理原则就是要求更视每一个岗位，不可单靠少数管理人员，也不可搞成被动式管理.4动态性管理原贝（J在施工现场，各生产要素进行动态组合，各项条件和环境在不断变化，因此必须进行动态管理，不断适应变化了的情况，优化生产要素组合.这就要注意加强协调管理，解决矛盾，排除风睑和干扰，利用动态原则进行平面管理.5服务性管理原贝U管理层的各个部门、各专业人员，都要按照系统化管理原则，为现场服务，支持项目经理部的各项管理工作，创造良好和条件，而且要使工作落实、扎实.管理人员要深入到现场,服务在现场,取得效益在现场.9.2 现场管理内容表92现场管理主要内容序号项目内容建立施ITO管理组织1项目经理全面负责施工现场管理，并建立施工项目现场管理体系；2施工现场管理组织由项目各个部门组成；3建立施工现场管理规章制度和管理标准、实施措施、监督办法和奖惩制度；11根据工程规模、技术负责程度以及施工现场情况，建立按专业、岗位、施工区域的施工现场管理责任制，并组侬施；5建立现场管理例会制度和协调制度，通过调度工作实现现场平面动态管理，实现制度化、经常化。O建立文1遵循国家及地方各项施:三场法律法规认真进行现场文明施工管理；乙明施工2按照审核批准的总平面图布置和管理施工现场，规范场容；序号项目内容现场3总包部对现场场容、文明施工管理做出整体部罟和策划，分包单位按照总包要求进行管理和实施；1经常检百现场管理的落实情况，发现问题，及时处理，不留降愚，避免再度发生，并实行奖惩制度；5接受政府主管部门的和建设单位对施工现场的抽直、日常检直以及考评和指导；6加强施工现场文明建设，展现和宣传企业文化,塑造企业良好形象.3及时清理转移1及时清理和转运施工过程中不用的建筑材料；2组织剩余材料退场，拆除临时设施，清除建筑垃圾，按照要求恢复施工用地.-1榜耕1施工现场泥浆、生活用水、施工用水未经处理不得直接排入城市排水系统和河流；2施工现场不慰烧可产生有毒姻尘和恶臭气味的废弃物，禁止将有害废弃物直接回填；3建筑垃圾、渣土、生活垃圾指定地点封闭分类存放，及时清理,高空施工的垃圾采用密闭式容器清理,装载垃圾的车辆应有严空遮挡措施,防止飞扬、洒漏、流溢，进出现场的车辆进行冲洗，保持;前吉；1对施工机械噪声和扰民，采取相应的环保措施予以控制；5经过施工现场的地下管线，在施工前进行标识和保护；6对施工现场进行绿化和美化布置；7现场尽国采用可函复利用的材料进行现场布置；8现场采取节水、节电措瓶5消防1做好现场保卫工作，采取必要的防盗措施，在现场设笛门卫，现场人员做戴胸卡进入施工现场,外来人员进入施工现场必须进行登记；2施工现场执行防火管理制度，现场布在消防通道，按照消防要求布西消防设施；3现场的消防通道、紧急疏散楼梯等均设置指示牌，有高度限制的地点设百限高标志,超电箱、电缆等处均设置安全警示标识；6疫及其他1现场设殴医务室，并在现场显著位置张贴就近医院的电话号码；2现场定期进行消毒和防疫工作,保证现场卫生；3现场设置饮水设施，食堂、厕所达到卫生要求，进行消毒、防毒等.9.2 平面管理体系由项目经理部生产副经理负赤施工现场总平面的使用管理，由项目副经理统一协调指挥.建立健全调度制度，根据工程进度及施工需要时总平面的使用进行协调和管理，工程部对总平面的使用负贲日常管理工作。9.3 管理计划的制定施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场、垂直运输等计划，以确保工程进度，充分均衡利用平面空间为目标,制订出切合实际的平面管理实施计划。并将计划输入微机电脑，进行有效的动态管理.9.4 管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、资任人、执行标准、奖罚条例.在计划执行中不定期召开生产调度会，经充分协调确定后，发布计划调整拈。工程部负责组织阶段性的定期检杳监督，确保平面管理计划的实施。其重点保证项目是：安全用电、场区内外环卫场区道路，给排水系统，垂直运输、料具堆放场地管理调整，机具、机械进退场情况.以及施工作业区域管理等.10临时用水设计因工程建筑面积大,施工工期短，施工用临水临电特别Ig要。本章内容主要包括临水临电的设计、布置、运行维护。10.1 现场临时排水鹿工现场的排水,排污规划为：生产区的养护排水、砂浆搅拌排水、洗车槽扑水等经沉淀池沉淀后，通过道路两侧排水沟排入市政排水沟；基坑周围修筑扑水沟，防止基坑外雨水流入基坑，排水沟与市政排水沟相通：基坑内设多处临时集水坑，每处集水坑设排污潜水泵，排入基坑周围的排水沟.10.2 现场临时给水10.2.1 茶工用水布Jt1施工工程用水量q<1.S),按下式计算:q1.=K1*2Q,*N,*K,/8*3600式中KI-未预计的施工用水系数（1.05'1.15）Q1.-日工程量N1.-施工用水定额（1.m3）K2一用水不均衡系数以用水量最大的混凝土底板浇灌已按3000M3计算：q=K,*2Q1*N1*K8*3600=1.1*3000*100*1.3/8*3600=1901./S2施工机械用水量q,（1./s）,按下式计算：q2=K,*Q,*Nj*K1/8*3600式中KI一未预计的施工用水系数（1.05'1.15）Q2一同一种机械台数（台）N2一施工机械台班用水定额（1.m3）K3-施工机械用水不均衡系数q2=K1*Qj*Nj*K1/8*3600=1.05*200*1.1/8*3600=0.0081./S3施工现场生活用水量i（1./s）,按下式计算：q1=P*N1*K1/t*8*3600式中P1.-施工现场高峰昼夜人数（人）KI-施工现场用水不均衡系数（1.301.50）N3-施工现场生活用水定额（一般为20601.人班）IT天工作班数（班），N3取2000人/日q,=P1*N>*K1/t*8*3600=2000*20*1.3/1*8*3600=1.811./S4消防用水量根据场区面积，取q1=201.S5根据规定,当q+q=+qKq,时采用q,.的原则现场总用水量为q=q1=20Is,供水管径，按下面公式计算：d-4q"11v*20004*20/3.14*1.5*20000.092m式中d一配水管直径（m）qTzK量（1./s）V管网中水流速度（m/s）取1.5因此需业主提供管径DN>100三的给水管才能够满足工程需要.1.1 2.2现场供水管网布设根据总平而图布置和用水情况，从建设单位指定位置接入双路水源，管径DN100三.并做水表井。自水源设DWOo干管分别沿建筑物外侧环行布置,沿临水线路在管段中间按照消防要求布置DN65消防栓。基础时不设临时消防水池,基础工程完工后在现场设3X2X3=18m'的临时消防水池，以满足施工及消防用水。在各楼乂设置消防栓，立管采用DN100钢管，布置DW5消防栓，在消火性前设置DN65X25的三通DN25的出口作为混凝土养护和现场临时用水点使用。11黛工现场临时用电设计1.2 用电设施主要用电设备本工程主要用电设施见表11.1.11.1主要施工用电设备计划表序号机械或设备名称型号规格数辰rr±三额JE功率Kw切能力用于施工阶段备注序号机械或设备名称型号规格数额定功率Kw能力用于施工阶段备注I塔吊QTZSOG675翻主体结构、钢构吊装、装饰2汽车吊QY251完好辅助钢构吊装3汽车吊QY161翻辅助钢构加工及钢筋笼吊装I挖掘机CAT-CHQ1完好土方开挖：，自卸汽车SX3606完好土方开挖6回旋钻机GPS1.O6翻7蛙式打夯机HW-7022完好土方回填8滚压直螺纹机SGZ1.16-4025翔主体结构9钢筋闪光焊机UN1.-IOO2100完好主体结构10钢筋切断机GJ54043翔主体结构11钢筋弯曲机GW40-I43完好主体结构12钢筋调直机JK-223翔主体结构13电焊机ZX5-400538主体结构、飒构加工14木工压倒MI-10511完好主体结构15木工平创MBS/4B11翱主体结构16木工圆据MB10441完好主体结构17插入险源槌器HZ-5020I翔主体结构18平板磴振捣器H21X231完好主体结构19搅拌UJ32535翔主体结构、装饰20砂轮切割机60062完好主体结构、钢构加工、装饰21加压泵435完好主体结构、雌22灰浆泵UB324翻主体结构、装饰23湎艮ZB-50022完好鳏24油泵STDB2：'完好蝉25气焊工具1.F-13182完好蚪26台式钻床124.5翔雌27联合角咬口机43完好蟠28单平咬口机42翻蟠29折方机33翻蝇30电焊机B×<250620完好媛31手动武压泵52翱麒序号机械或设备名称型号规格数额定功率Kw能力用于施工阶段备注32电动试压泵0-4MPa22翻媛33电锤201完好蚪34手电钻6202翻雌35电动套丝机1001506/43完好嫖1.3 负荷计算本工程用电负荷计算如下：P=1.05×(K1P1COS+K2P2+K3P3)其中：P1为电动机总功率：P2一一为电饵设备总容垃：P3-一为生活照明总功率。COS电动机平均功率因数，取0.75：K1.=O.6,K2=0.5,K3=0.8P1.=500+360+540+8+8+30+24÷24+12+8+8+32+30+8+15+45+24+40+15+45+24+40+10+4+30+15=1899(KW)P2=400+250+120=770(KW)2P3=动力用电总功率*61.EP3=(K1PIC0S+K2P2)×6%=(0.6×1899/0.75+0.5×770)×0.06=114(KI)则P=1.05×(0.6X1899/0.75+0.5X770+0.8×114)=2119(KVA)变压器选择根据以上计算结果，现场需要台2200KV以上的变质器才能够满足施工需要。1.4 配电系统1.4.1 临时用电布置本工程临时川电采用三级配电二级保护.根据用电设备在施工现场的布置情况，在现场设一级理电箱三处，再由各一级配电箱向各二级配电箱供电，分别供塔吊、各主楼、各加工区、生活区，设个三级配电箱，楼层干线电缆沿电梯内筒壁敷设。一级配电箱经放射式配电后，分配至二级配电箱。保证一机一闸一保护.并有与之相匹配的潮电保护器。保护器的整定值应符合设计要求。配电系统采用TN-S接地系统，一级配电箱做重灾接地，电缆全部采用三相五线制，埋地电缆必须采用铠装电缆。施工需注意问题如下：I配电箱要求配电箱内除/按上述要求配置合理元件外,各箱要求有统一的底色，并有触电标志或有电危险字样.配电箱有符合要求的接地措施.2接地系统整个工地的临时用电必须有可靠的接地系统，除一级配电箱处接地线与N线直接接到一处外，以后各处均必须分开。接地电阻必须不大于4C。必要时增加人工接地体。3施工现场防雷与接地A施工现场采用三相五线制配电系统(TN-S),为防止触电危险，施工现场内的用电设备均做好保护接地。现场施工的各种电机、电器、携带式及移动式用电设备的底座或裸露的金属表面均应与电力系统的接地点连接，零线与地线不得混用.B防雷根据施工现场的实际情况，利用现场建筑物的底板接地极、脚手架、塔吊基础以构成自然接地体，并I1.在级箱处各做组接地级。4施工现场线缆敷设A电缆干线采用埋地或架空敷设，严禁沿地面明敷设，并应避免机械损伤和介侦腐蚀。电缆的上下各均匀铺设不小于5CM厚的细砂，上盖红砖作为电缆的保护层,埋设深度不得小于0.8米。B地面上应有埋设电缆的标志，并应有专人负赤管理。不得将物料堆放在电缆埋设的上方.C电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2米高度至地F0.2米处，必须加设防护套管。D电缆穿越基坑的场所加设防护套管，沿基坑护坡下至基坑底部，然后沿基坑底板敷设，所有经过塘坑内的电缆必须用木板防护好。5施工现场照明施工现场照明采用高光效、长寿命的照明光源。对于需要大面积照明场所,采用高压贡灯、高压钠灯或碘铝灯，灯头与易燃物的净距离不小于03米。B施工照明灯具露天装设时,应采用防水式灯具,距地面高度不得低3米.工作棚、场地的照明灯具，可分路控制，每路照明支线上连接灯数不得超过IO盏，若超过IO盏，每个灯具上应装设熔断器。1.5 临时用电平面布置根据海工需要及规范要求对现场进行临时用电布巴，现场临电详见附图H施工平面布置图所示。
