低压配电室安全操作规程(11篇范文).docx

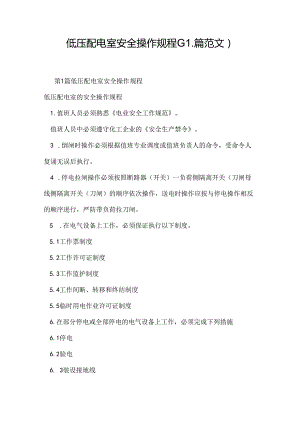

低压配电室安全操作规程G1.篇范文）第1篇低压配电室安全操作规程低压配电室的安全操作规程1.值班人员必须熟悉电业安全工作规范。值班人员中必须遵守化工企业的安全生产禁令。3 .倒闸时操作必须根据值班专业调度或值班负责人的命令，受命令人复诵无误后执行。4 .停电拉闸操作必须按照断路器（开关）一负荷侧隔离开关（刀闸母线侧隔离开关（刀闸）的顺序依次操作，送电时操作应按与停电操作相反的顺序进行，严防带负荷拉刀闸。5 .在电气设备上工作，必须保证执行以下制度。5.1工作票制度5.2工作许可证制度5.3工作监护制度5.4工作间断、转移和终结制度5.5临时用电作业许可证制度6.在部分停电或全部停电的电气设备上工作，必须完成下列措施6.1停电6.2验电6. 3装设接地线7. 4悬挂标示牌或装设遮拦7.检修高压电动机和启动装置时应做好下列安全措施7. 1断开电源8. 2验收确无电后装上接地线7 .3在开关把手上悬挂禁止合闸，有人工作标示并安全遮拦,必要时应请监护人。8 .严禁带电检修,违章作业9 .作业时，应按规定穿戴劳动保护用品和使用保护器具。第2篇低压配电室操作规程一、低压配电室一般为无人值班变电所。二、低压配电室停送电操作必须由合格的电工进行，操作时必须穿绝缘鞋、戴绝缘手套并站在绝嫁台上操作。三、低压配电室必须有准确无误的供电系统图和设备标志牌，标志牌清楚准确,注明供电地点和整定电流值。当供电情况变化后,必须更改标志牌和实际情况保持一致。四、低压配电室所有电缆必须有走向标志。五、电工在停送电操作时,必须对照供电系统图和设备标志牌核对,核对无误后方可停送电，如发现问题禁止送电,必须查清原因处理后方可恢复送电，否则按违章操作进行严肃处理。六、任何人不得强行送电和私自调动整定保护定值,否则由操作者负一切责任。七、严禁带电检修、搬移带电设备。八、节日检修或停产检修时,必须按停送电负责人的指令，按工作票或操作票所规定的内容进行.操作完毕,要做好安全技术措施。第3篇低压配电室检修清扫安全操作规程为加强低压配电室的标准化及安全管理，确保在低压配电室检修及清扫的安全性，特制定本安全操作规程。凡在低压配电室进行检修及清扫工作时，必须严格按照本规程执行,严格履行两票三制及停送电管理制度，并有专人监护。一、清扫低压配电室清扫分为室内清扫和配电屏及低压配电装置清扫。（一）室内清扫1.室内清扫是指室内地面清洁和打扫扬尘、蛛网，每月一次。2 .室内清扫时，严禁碰触带电设备设施,并确保与带电设备设施的安全距离。（二）配电屏及低压配电装置清扫1.对配电屏及低压配电装置等每季度必须停电清扫检查一次，并严格按照停送电管理制度办理停电申请和工作票。3 .对配电屏及低压配电装置进行清扫前，必须停电，经脸明无电，装设临时接地线,在断开点挂上“严禁合闸,有人工作”的标志牌后，方可进行工作。同时，应断开用户侧开关，防止用户自备电源反送电。对进线柜清扫时，必须断开变压器6kv侧商压开关。对配电母排清扫时，必须断开进线柜开关。对双电源配电母排清扫时,必须断开所有进线开关；对无进线开关的，要断开变压器6kv侧高压开关。4 .在清扫吹灰时,必须戴护目镜，防止尘、沙入眼。5 .在工作中如有换人或换班，接替（班）人员必须重新检查电源确认已断开，并脸明无电,确认安全措施完善，才可投入工作。6 .工作时必须戴安全帽，穿长袖工作服；使用电动工具时，必须戴绝缘手套。7 .使用梯子时，梯子与地面之间的角度以60度为宜，不准垫高作业用,要有防滑措施,使用人字梯时拉绳必须牢固,工作中要有人扶住梯子。8 .不得在配电室内做与工作不相符的事,严禁在配电室内吸烟及长时间逗留。二、检修这里的检修是指配电装置及设备的计划性检修，故障抢修可参照执行。1、配电装置及设备计划性检修与季度停电清扫同步进行。2、配电装置及设备计划性检修操作规程与注意事项同配电屏及低压配电装置清扫操作规程。3、在检修时，应防止工器具及材揩配件等掉入电缆沟。2023年9月27日第4篇低压配电室维护与检修安全操作规程1、配电室内的照明和通风设施要定期检查，保持完好；保持地面干净、仪表清洁。2、定期检查电缆沟，保持沟内无杂物和积水。3、定期检查巡视电柜内的元件标号和端子牌号。发现模糊不清时应及时标识。4、配电盘上的指示灯、指示仪表要重点检查，保持完好无损。5、重点检查负荷开关、刀开关的运行状况，发现问题及时处理。6、每两个月检查一次接触器、空气开关触头的接触面积与压力。7、每两个月检查一次接触器衔铁吸合状况，并调整其接触压力。8、每三个月检查一次热继电器的保护功能，及时更换失效的热继电器。9、检查用电设备时，必须先停机，然后断开隔离开关（或空气开关），再验电、放电，确认无电后，挂好警告牌，方可检修。10、更换熔断器的熔件必须按技术标准配备，不准随意更改。11、检修母排时必须切断电源进线开关和联络电源开关，然后险电、放电，做好短路接地措施，挂好警告牌，方可检修。12、检修补偿电容器柜时，必须先切断电源开关，然后放电、验电，确认无残存电压后方可检修。13、检修保护控制电路时，不准随意改变接线方式，若必须改动时，应在图纸上标识。14、一般不准带电作业，若必须带电作业时，应采取必要的安全措施，并有专人监护。15、带电巡检时，必须由两人进行，并与带电体保持0.3米以上的距离。16,检修完毕后，必须清理现场，拆除临时线路，按停、送电操作规程，恢复送电，送电后若无异常现象方可取下警告牌。17、配电室每年应停电检修一次。第5篇低压配电室检修及清扫安全操作规程为加强低压配电室的标准化及安全管理，确保在低压配电室检修及清扫的安全性，特制定本安全操作规程。凡在低压配电室进行检修及清扫工作时，必须严格按照本规程执行,严格履行两票三制及停送电管理制度，并有专人监护。一、清扫低压配电室清扫分为室内清扫和配电屏及低压配电装置清扫。（一）室内清扫1.室内清扫是指室内地面清洁和打扫扬尘、蛛网，每月一次。2.室内清扫时，严禁碰触带电设备设施，并确保与带电设备设施的安全距离。（二）配电屏及低压配电装置清扫1 .对配电屏及低压配电装置等每季度必须停电清扫检查一次，并严格按照停送电管理制度办理停电申请和工作票。2 .对配电屏及低压配电装置进行清扫前，必须停电，经验明无电，装设临时接地线，在断开点挂上"严禁合闸，有人工作”的标志牌后，方可进行工作。同时，应断开用户侧开关，防止用户自备电源反送电。对进线柜清扫时，必须断开变压器6kv侧高压开关。对配电母排清扫时，必须断开进线柜开关。对双电源配电母排清扫时，必须断开所有进线开关；对无进线开关的，要断开变压器6kv侧高压开关。3 .在清扫吹灰时，必须戴护目镜，防止尘、沙入眼。4 .在工作中如有换人或换班，接替（班）人员必须重新检查电源确认已断开，并验明无电，确认安全措施完善，才可投入工作。5 .工作时必须戴安全帽，穿长袖工作服；使用电动工具时，必须戴绝缘手套。6 .使用梯子时，梯子与地面之间的角度以60度为宜，不准垫高作业用，要有防滑措施，使用人字梯时拉绳必须牢固，工作中要有人扶住梯子。7 .不得在配电室内做与工作不相符的事，严禁在配电室内吸烟及长时间逗留。二、检修这里的检修是指配电装置及设备的计划性检修，故障抢修可参照执行。1、配电装置及设备计划性检修与季度停电清扫同步进行。2,配电装置及设备计划性检修操作规程与注意事项同配电屏及低压配电装置清扫操作规程。3、在检修时，应防止工器具及材料配件等掉入电缆沟。2023年9月27日第6篇低压配电室停送电安全操作规程一、低压隔离开关停送电操作顺序：（一）断电操作顺序：1、断开低压各分路空气开关，隔离开关；2、断开低压总开关；3、断开低压隔离开关（二）送电操作顺序和断电顺序相反。二、停电后，应在配电装置操作手柄上或适当位置悬挂“有人作业，禁止合闸”的警示牌，在无人看守的场所，挂牌后应加锁。三、设备合闸无电时，应立即将操作开关断开，查清原因，进行处理，遇突然停电应立即将该设备电源开关断开，查清原因，进行处理。四、停电设备的各端，应有明显的断开点，断路器（开关）、隔离开关（刀闸）的操动机构（操作机构）上应加锁。五、使用验电笔验电时，要在施工设备进出线两侧进行，确认确实无电后，在施工设备各可能送电的方向，挂好接地线。六、操作完成后，要认真填写好停送电检查记录。第7篇高、低压配电室操作规程主井高、低压配电室为无人值守配电室，由机运队电工负责配电室维护、停送电等管理工作。电工必须执行以下操作规程及安全注意事项：一、操作前的准备检查商压开关柜，低压开关柜的隔离开关、断潞器的位置是否处在正常位置。检查高压联络开关、低压联络开关是否在要求位置。检查各种指示牌、警示牌是否悬挂正确。检查各种工具、仪表是否齐全、完好、合格。检查各种消防器材合格，配备数量充足。二、停送电操作程序高压停送电原则：停电：停电时先停低压，后停商压。先停分盘，后停总盘。送电：送电时先送高压，后送低压；先送总盘，后送分盘。低压停送电原则：(D停电：先停弱电，后停强电；先停动力，后停照明；先停分盘，后停总盘；（2）送电：先送总盘，后送分盘，先送照明，后送动力，先送强电,后送弱电。高压油开关柜的停送电操作：停电时，先停油开关，再拉负荷侧隔离，最后拉电源侧漏离。送电时，先送电源侧隔离，再送负荷侧隔离，后送油断路器。高压真空断路器开关柜的停送电操作：（1）停电时，先分（电分或手动分）真空断路器、再用摇把摇出断路器。（即分断隔离）挂停电牌。送电时，用摇把摇进断路器，储能、合闸。撞停电牌。低压总开关柜停送电操作：（1）停电时，先停空气断路器，再拉（分）隔离开关。送电时，先送（合）隔离开关，后送空气断路器。组合式低压总开关柜停送电操作：停电时，先电动分闸（或手动），再用摇把摇出断路器。送电时，用摇把将断路器摇入至位，电动储能，手动合闸。低压抽屉柜开关停送电操作：（D停电前，先检查接触器是否分断，必须在分断后进行下面操作。将断路器操作手把由合闸位置搬成分闸位置。对分闸手把上锁（再抽出抽屉）。挂”有人工作，不准送电”停电牌。送电时，先送（合）隔离开关，后送空气断路器。电容补偿柜停送电操作：停电时：手动位置，将万能转换开关旋转，逐级退出至零位，待补偿接触器全部分断后，旋转总开关手把，分闸。自动位置，将万能转换开关由自动转换到零位，旋转总开关手把，分闸。送电时：手动补偿：旋转总开关手把，合闸。转换补偿开关逐级补偿。自动补偿：旋转总开关手把，合闸。转换补偿开关至自动位置。联络开关柜分合闸：低压联络开关分合闸：低压联络开关日常必须在分断位置并上锁,由专人负责保管钥匙。低压联络开关使用时，必须经电气负责人批准，在确保受电方无电的情况下（有具体措施），才能合闸。如受电方巳具备原送电条件，应将联络开关立即分闸上锁。高压联络开关分合闸：高压配电柜采用两路两段独立供电方式（双回路供电联络开关处于分断状态。当一段高压电源因故停电时，联络开关用摇把摇入至送电位置，实现联络供电。如果故障排除后，恢复送电，联络开关要先分断后再送电。三、操作时应注意的安全事项停送电时，必须严格遵守停送电工作制度，并履行停送电工作票，高压停送电操作还应使用“倒闸操作票二严格执行“谁停电，谁送电，谁负责”的原则。严禁带电作业、严禁约时停送电。停送电工作必须坚持停电挂牌制度。更换高压控制柜控制电源(220v)的一次侧熔断器时，必须至矿变电所办理停电手续，待停电后进行。在高压设备及线路上拉合闸时，必须有两人进行。一人监护，一人操作，操作人员应穿好绝绿靴，戴好绝缘手套，并使用合格的操作工具。低压设备及线路拉合同时，应穿绝缘鞋，戴干净的线手套，侧身操作，不要面向被操作的设备。拉闸后执行工作之前，应在开关处挂“有人工作、禁止合闸”的指示牌。凡停电进行检修的电气设备，检修后要认真作好检修数据记录。在多电源供电的设备或线路上工作时，要分别拉开各路分闸，在各供电支路上均应加封地线(短路接地线)，使工作点处于多组接地线中间。雷电时，不准进行倒闸操作和更换保险丝工作。任何情况下，只要接触导电体，必须首先用合适的验电器验电。使用高难度高压验电器或其它拉杆连动机构进行各种操作时，应戴绝缘手套，穿绝绿鞋。凡进行过“打开电缆头”作业步骤的地方，检修完毕后，必须通电试运转，检查相序是否正确。遇有突然停电时，必须先检查，经确认无无问题后，方可送电，不得强行送电。第8篇低压配电室的安全操作规程2.1.值班人员必须熟悉电业安全工作规范。2.2.值班人员中必须遵守化工企业的安全生产禁令。2.3.倒闸时操作必须根据值班专业调度或值班负责人的命令，受命令人复诵无误后执行。2.4.停电拉闸操作必须按照断路器（开关）负荷侧隔离开关（刀闸）一母线侧隔离开关（刀闸）的顺序依次操作，送电时操作应按与停电操作相反的顺序进行，严防带负荷拉刀闸。2.5.在电气设备上工作，必须保证执行以下制度。2.5.1工作票制度2.5.2工作许可证制度2.5.3工作监护制度2.5.4工作间断、转移和终结制度2.5.5临时用电作业许可证制度2.6.在部分停电或全部停电的电气设备上工作，必须完成下列措施2.6.1停电2.6.2验电2.6.3装设接地线2.6.4悬挂标示牌或装设遮拦2.7.检修高压电动机和启动装置时应做好下列安全措施2.7.1断开电源2.7.2验收确无电后装上接地线2.7.3在开关把手上悬挂禁止合闸，有人工作标示并安全遮拦，必要时应请监护人。2.8.严禁带电检修，违章作业2.9.作业时，应按规定穿戴劳动保护用品和使用保护器具第9篇低压配电室维护检修安全操作规程1、配电室内的照明和通风设施要定期检查.保持完好；保持地面干净、仪表清洁。2、定期检查电缆沟,保持沟内无杂物和积水。3、定期检查巡视电柜内的元件标号和端子牌号。发现模糊不清时应及时标识。4、配电盘上的指示灯、指示仪表要重点检查，保持完好无损。5、重点检查负荷开关、刀开关的运行状况,发现问题及时处理。6、每两个月检查一次接触器、空气开关触头的接触面积与压力。7、每两个月检查一次接触器衔铁吸合状况，并调整其接触压力。8、每三个月检查一次热继电器的保护功能，及时更换失效的热继电器。9、检查用电设备时，必须先停机，然后断开隔离开关（或空气开关），再验电、放电,确认无电后，挂好警告牌，方可检修。10、更换熔断器的熔件必须按技术标准配备，不准随意更改。11、检修母排时必须切断电源进线开关和联络电源开关然后验电、放电，做好短路接地措施，挂好警告牌，方可检修。12、检修补偿电容器柜时，必须先切断电源开关,然后放电、验电，确认无残存电压后方可检修。13、检修保护控制电路时，不准随意改变接线方式，若必须改动时，应在图纸上标识。14、一般不淮带电作业,若必须带电作业时,应采取必要的安全措施,并有专人监护。15、带电巡检时,必须由两人进行，并与带电体保持0.3米以上的距离。16、检修完毕后,必须清理现场，拆除临时线路.按停、送电操作规程,恢复送电,送电后若无异常现象方可取下警告牌。17、配电室每年应停电检修一次。第10篇低压配电室值班电工岗位操作规程1上岗操作基本要求上岗操作基本要求如下：(1)持证上岗，经三级安全教育考试合格。(2)劳保用品穿戢齐全、规范。(3)严格执行值班巡视制度、倒闸操作制度、工作票制度、交接班制度、外来人员出入登记制度、安全用具及消防设备管理制度。(4)不准酒后上岗和班中饮酒。(5)不准疲劳上岗，工作过程要集中精力。(6)本岗位操作至少需要两人。(7)保持现场整洁。2岗位操作程序2. 1准备及检查(1)值班人员必须经过培训和现场实际操作实习，经考试合格，方可担任值班工作，值班人员必须熟悉和掌握本变电所的供电系统、运行方式和设备性能，熟悉和掌握电业安全规程的有关规定。(2)对检修线路送电，值班员必须查明现场情况，如检修人员是否撤离，接地线是否拆除，常设遮栏是否恢复等。(3)对各用电线路送电，值班员必须查明开关、线路等是否良好，是否有人工作。(4)对双回并列运行或带电倒闸时，值班员必须查明是否定相，定相后有无变动，经查证无误后，方可按停送电制度进行送电操作。3. 2运行操作及检查(1)停送电操作：1)低压配电室内停送电操作必须由持证值班电工按操作规程操作，操作完毕应在值班记录上作详细记录并向接班人交代清楚；2)停电拉闸操作必须按照断路器(开关)一负荷侧隔离开关(刀闸)一母线侧隔离开关(刀闸)的顺序依次操作，送电时操作应按与停电操作相反的顺序进行，严防带负荷拉刀闸。（2）在电气设备上工作，必须保证执行以下制度：1）工作票制度；2）工作许可证制度；3）工作监护制度；4）工作间断、转移和终结制度；5）临时用电作业许可证制度。（3）在部分停电或全部停电的电气设备上工作，必须完成下列措施:1）停电；2）验电;3）装设接地线；4）悬挂标示牌或装设遮栏。（4）检修高压电动机和启动装置时应做好下列安全措施：D断开电源；2）验收确无电后装上接地线；3）在开关把手上悬挂“禁止合同，有人工作”标示牌并装设安全遮栏，必要时应请监护人。（5）值班巡视制度：低压配电室设专人24h值班，每两小时巡视各配电柜一次，并做记录。用电高峰期、风、雷、雨天气时应加强巡视，发现问题及时处理：不能解决的问题应及时报告主管。（6）低压带电作业要求：D低压带电作业应设专人监护。2）使用有绝缘柄的工具，其外裸的导电部位应采取绝缘措施，防止操作时相间或相对地短路。工作时，应穿绝绿鞋和全棉长袖工作服，并戴手套、安全帽和护目镜，站在干燥的绝缘物上进行。严禁使用锂刀、金属尺和带有金属物的毛刷、毛婵等工具。3）高低压同杆架设，在低压带电线路上工作时，应先检查与高压线的距离，采取防止误碰带电高压设备的措施。在低压带电导线未采取绝缘措施时，工作人员不得穿越。在带电的低压配电装置上工作时，应采取防止相间短路和单相接地的绝缘隔离措施。4）上杆前，应先分清相、零线，选好工作位置。断开导线时，应先断开相线，后断开零线。搭接导线时，顺序应相反。人体不得同时接触两根线头。5）在下列情况下，禁止带电工作：阴雨天气；防爆、防火及潮湿场所；有接地故障的电气设备外壳上；在同杆多回路架设的线路上，下层未停电，检修上层线路；上层未停电且没有防止误碰上层的安全措施检修下层线路。（7）值班、操作注意事项：1）非工作人员进入配电室，需经相关主管人员同意，且有工程部专业人员给同，并在特殊设备房来访进出鬓记表上作好相关记录。2）配电柜开关供电线路应设有明显标志，如分合闸指示卡、资料卡等；检修停电，必须悬挂标示牌。任何人不得随意移位或破坏标示牌。3）配电室内禁止乱拉、乱接线路，供电线路严禁超载运行，如确有特殊原因，应由上级领导同意后方可根据实际情况短时供电，并应增加巡视的频率。4）在配电室内进行任何整改或变动必须经主管领导签字同意方可进行，进行较大的变动时还需报告矿级领导批准后进行。5）照明和通风设施良好，温度保持在401以下。6）配电室气体灭火系统必须保持随时有效，并应配置手持气体灭火器放置于明显且易于取用的地方。7）雷雨天气需要巡视室外电力设备时，应穿绝缘鞋，并不得靠近避雷器与避雷针：雨天操作室外电气设备时，应穿绝缘靴，雷电时禁止进行倒闸操作。8）停电时，必须切断各回路可来电的电源，不能只拉开空气开关进行工作，而必须拉开刀闸，使回路至少有明显的断开点。9）验电时必须使用试验合格、在有效期内、符合该系统电压等级的验电器，在检修设备进行两侧分别验电，跄电前应先在有电设备上试验证明验电器良好，高压设备脸电时必须戴绝缘手套。1）装设接地线时必须先接好地端，后接导体端，拆除时的顺序与此相反，装卸接地线都应使用绝缘棒或绝缘手套，装拆工作必须有两人进行，不许检修人员自己装拆和变动接地线，接地线应编号，固定位置做好记录，在交接时要交代清楚。11）发生人身触电和火灾事故时，值班人员应立即断开有关电器设备的电源迅速进行抢救，并报告领导及有关部门。3交接班当面交接班，交班时进行检查、清理现场，保持现场整洁；公用工具要清洗干净如数交接；整理记录，填写交接班记录，要将本班存在的安全隐患如实地填写到交接班记录中，包括隐患部位、发现隐患的时间等。4操作注意事项操作注意事项如下：(1)值班人员不得穿着短袖衣服，严禁穿高跟鞋。(2)严禁约时停、送电。(3)停送电操作中途不得进行交接班，本次操作完成、确认无误方可进行交接班。第11篇高低压配电室操作规程主井高、低压配电室为无人值守配电室，由机运队电工负责配电室维护、停送电等管理工作。电工必须执行以下操作规程及安全注意事项：一、操作前的准备检查高压开关柜，低压开关柜的隔离开关、断路器的位置是否处在正常位置。检查高压联络开关、低压联络开关是否在要求位置。检查各种指示牌、警示牌是否悬挂正确。检查各种工具、仪表是否齐全、完好、合格。检查各种消防器材合格,配备数量充足。二、停送电操作程序高压停送电原则：（1）停电：停电时先停低压，后停高压。先停分盘，后停总盘。（2）送电：送电时先送高压，后送低压；先送总盘.后送分盘。低压停送电原则：（I）停电：先停弱电.后停强电；先停动力，后停照明；先停分盘，后停总盘；送电：先送总盘,后送分盘，先送照明，后送动力，先送强电，后送弱电。高压油开关柜的停送电操作：（D停电时,先停油开关，再拉负荷侧隔离，最后拉电源侧隔离。（2）送电时,先送电源侧隔离,再送负荷侧隔离,后送油断路器。高压真空断路器开关柜的停送电操作：停电时，先分（电分或手动分）真空断路器、再用摇把摇出断路器。（即分断隔离）挂停电牌。送电时,用摇把摇进断路器.储能、合闸。搞停电牌。低压总开关柜停送电操作：停电时，先停空气断路器.再拉（分）隔离开关。送电时，先送（合）隔离开关，后送空气断路器。组合式低压总开关柜停送电操作：停电时,先电动分闸（或手动），再用摇把徭出断路器。（2）送电时,用摇把将断路器摇入至位,电动储能，手动合闸。低压抽屉柜开关停送电操作：停电前,先检查接触器是否分断,必须在分断后进行下面操作。将断路器操作手把由合闸位置搬成分闸位置。对分闸手把上锁（再抽出抽屉）。挂“有人工作，不准送电”停电牌。（5）送电时，先送（合）隔离开关，后送空气断路器。电容补偿柜停送电操作：停电时：手动位置，将万能转换开关旋转，逐级退出至零位，待补偿接触器全部分断后，旋转总开关手把,分闸。自动位置，将万能转换开关由自动转换到零位,旋转总开关手把，分闸。送电时:手动补偿:旋转总开关手把,合同。转换补偿开关逐级补偿。自动补偿：旋转总开关手把，合闸。转换补偿开关至自动位置。联络开关柜分合闸：低压联络开关分合闸：低压联络开关日常必须在分断位置并上锁,由专人负责保管钥匙。低压联络开关使用时，必须经电气负责人批准.在确保受电方无电的情况下（有具体措施），才能合闸。如受电方巳具备原送电条件,应将联络开关立即分闸上锁。高压联络开关分合闸：高压配电柜采用两路两段独立供电方式（双回路供电）。联络开关处于分断状态。当一段高压电源因故停电时,联络开关用摇把摇入至送电位置，实现联络供电。如果故障排除后,恢复送电.联络开关要先分断后再送电。三、操作时应注意的安全事项停送电时,必须严格遵守停送电工作制度,并履行停送电工作票.高压停送电操作还应使用“倒闸操作票二严格执行“谁停电.谁送电.谁负责”的原则。严禁带电作业、严禁约时停送电。停送电工作必须坚持停电挂牌制度。更换高压控制柜控制电源（220v）的一次侧熔断器时，必须至矿变电所办理停电手续,待停电后进行。在高压设备及线路上拉合闸时，必须有两人进行。一人监护，一人操作，操作人员应穿好绝缘靴,戴好绝缘手套,并使用合格的操作工具。低压设备及线路拉合闸时，应穿绝缘鞋，戴干净的线手套，侧身操作,不要面向被操作的设备。拉闸后执行工作之前，应在开关处挂“有人工作、禁止合闸”的指示牌。凡停电进行检修的电气设备,检修后要认真作好检修数据记录。在多电源供电的设备或线路上工作时，要分别拉开各路分闸，在各供电支路上均应加封地线（短路接地线），使工作点处于多组接地线中间。雷电时,不准进行倒闸操作和更换保险丝工作。任何情况下，只要接触导电体,必须首先用合适的验电器跄电。使用高难度高压验电器或其它技杆连动机构进行各种操作时，应戴绝缘手套，穿绝缘鞋。凡进行过“打开电缆头”作业步骤的地方,枪修完毕后,必须通电试运转，检查相序是否正确。遇有突然停电时,必须先检查,经确认无无问题后,方可送电，不得强行送电。
