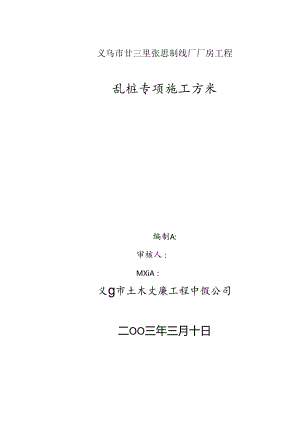

义乌市廿三里张思制线厂厂房工程乱桩专项施工方米编制A:审核人：MXiA：义g市土木丈廉工程中假公司二OO三年三月十日冲抓碓成扎灌注械专项施工方案一、工程概况义乌市廿三里张思制线厂厂房工程，基础采纳冲抓锥成孔灌注桩基础桩型为端承桩，单桩承载标准值RK=I200K,桩身全截面进入特力层2500,基础埋深暂定如结施02图，实际埋深待基坑开挖后现场确定。孔桩柱标号为C20o二、篇工打算1、本工程基础采纳冲抓锥成孔灌注桩，建筑场地工程地质资料和必要的水文地质资料。2、桩基工程施工图（包括同一单位工程中全部的桩基础）及图纸会审纪要。3、建筑场地和邻近区域的地下管线（管道、电缆）、地下构筑物等的调查资料。4、水泥、砂、石、钢饬等原材料及其制品的质检报告。5、灌注桩施工现场全部设备、设施、平安装置、工具配件及个人劳保用品检查，平常施工也常常检查，确保完成和运用平安。6,项目部对作业人员进行技术、平安技术交底，组织学习技术操作规程、施工组织设计、专项方案文明施工、施工规范等。二、测量限制定位轴线实行在地面设十字限制网、基准点，由测绘院测设的基准点引伸至工程龙门桩，由测绘院设的定位轴线桩拉弦线，用经纬仪变核并对各分轴线定位，在龙门桩上做好标记，并编写上轴号，待各轴线均定好位，由项目部进行复核，确认合格后报监理单位，由监理单位交核过轴线、标高并确认合格同意下道工序施工后，我项目部再进行孔桩定位，定好孔桩的位置后同样进行项目部、公司、监理三方交核后才进行下道工序施工，挖孔过程中由施工员与孔桩班组长特地负责桩心、桩位、桩径、垂直度的复核工作.（三）、施工要求及检查与验收冲抓锥成孔灌注桩采纳卷扬机吊冲抓锥，钻头内有重铁块及活动抓片，下落时，松开卷扬刹车，叶装抓生张开，钻头下落冲入土中，然后提升钻头，抓头闭合抓土，提升到地面面将士卸去，依次循环作业直到直至形成要求的桩孔，浇筑碑成桩。1、开挖前，技术员复核桩位及龙门桩，确保放样精确，挖土过程中每段都有专人负责检查复核桩心、垂直度、直径，发觉偏差，随时订正，保证位置精确。2、冲抓出的土吊至地面后，堆在孔四周1米范围外，堆垛高度不超过1.5厘米。因施工须要，全部土石方最终由人工用人力胶轮车运出拟建建筑物区域处堆放。3、护简要放置垂直且使护筒中心线与桩中必线重合，偏差不大于IOmm,护筒要高出现场地表面200nmo4、遇到流淌性淤泥土或流砂时，加放护简或可先将旁边无流砂的桩孔挖深，使其起集水并作用。5、成孔时遇土层带水，暂停开挖，在井底一侧挖集水坑，用高压水泵抽水，过到作业条件再接着挖土施工。6、桩底支承在设计要求的持力层上，并清除底部虚土，由施工位、监理单位、甲方代表及质监站代表进行隐藏检查，并做好逐孔的障藏记录。（1）施工工艺冲抓锥成孔灌注桩施工工艺流程是：场地平整一放定位轴线、柱、放桩挖孔灰线一护筒埋设或砌传护圈钻机就位、孔位校正一冲击造孔一全面检查验收桩孔中心、直径、深度垂直度、持力层一清理沉渣，解除孔底积水f下钢筋笼和钢导管-浇筑桩身睑f成桩养护。成孔时应先在孔口设贺形6-8MM钢板护简或跨砌护圈，它的作用是爱护孔口、定位导向、防止坍方，护简（圈）内径应比钻径大200MM,深一般为1.2-1.5M,如上部松土较厚，宜穿过松土层，以爱护孔口和防止塌孔，然后使冲抓机就位，冲抓机应对准护筒中心，要济南市偏差不大于±20MM,起先进行挖土，起落冲抓锥高度随土质而不同，对一般土层为1.0-1.5MM;对坚实的砂卵石层为2-3M0当开挖到设计岩层时，用一个下部带活门的钢简，将其放到孔底，作上下来回活动提上升度在2M左右，当抽筒向下活动时，活门打开，残渣进入简内，向上运动时，活门关闭，可将孔内残渣抽出孔外，排渣时，必需刚好向孔内补充泥浆，以防专将造成孔内坍塌。在开挖过程中每1-2M要检查一次成孔的垂直度状况，如发觉偏斜应马上停止冲抓。实行措施进行纠偏，对于弯层处和易于发生偏斜的部位，应采纳低高度轻抓、间断冲击的方法空过以保持孔形良好。成孔后，应用测绳下挂05KG重铁泥测量检查孔深，核对无误后进行清孔。可运用底额带活门的钢铁抽渣简，反复掏潭，将孔底淤泥、沉渣清除干净，密度大的泥浆用清水置换，使密度限制在1.15-1.25之间清孔后应马上放入钢筋笼，并固定在孔口钢护筒上，使其浇筑段过程中不向上浮，也不向下沉，钢筋笼下完并检查无误后应马上浇筑硅，间隔时间不应超过4H,以防泥浆沉淀和坍孔，硅浇筑一般采纳导管法在水中浇筑。籍浇灌方法采纳吊机吊砂料斗，通过下料漏斗提斗提升导管在稀泥将中浇筑，导管内径一般选用200MM,用2MM厚的钢板卷焊而成，每节长2.5M,并配几节1-1.5M的调整长度用的短管，由管端粗丝扣或法兰螺栓连接，接头处用橡胶垫圈密封防水，头外部应光滑，使之在钢筋笼内上按不挂钢筋。开导管方法采纳球胆或预制贺柱形舲隔水塞，球胆预先塞在的漏斗下口，当砂浇筑后，从导管下口压出漂移在泥浆表面，砂塞则用8号铁丝吊在导客口，上盖一层砂浆，待碎达肯定量后，剪断铁丝，柱塞下落埋入底部杜中，整个浇筑过程中，硬导管应埋入殓中2-4M,最小埋深不得小于1.5M,否则会把硅上升面旁边的浮将卷入校内，不宜大于6M,埋入太深，将会影响砂充分的流淌，导管随浇筑随提升，避开提升过快造成跄脱空现象，或提升过晚而造成埋管拔不出的事故，浇筑时利用不停浇筑及导管出口杜的压力差，使跄不断从导管内挤出，使球面渐渐匀称上升，孔内的泥浆渐渐被殓置换而排出孔外，流入临时泥浆池内。硅浇要一挥而就，不得中断，并挖掘在4-6H内浇完，以保证设的匀称性，间歇时间一般应限制在15min内，任何状况下不得超过30ninO（2）,钢筋笼绑扎1、钢筋笼绑扎前检查，核对钢筋规格、品种、直径及表面质量及其质保书，试验报告是否符合设计要求和施工规范规定。2、检查合格后，钢筋工进行取料，绑扎钢筋笼。用长杆测出孔桩长度，取钢筋笼的主筋，箍筋、加强箍用点焊与主筋连接，制作钢筋笼按铺主筋、穿箍、绑扎焊接，最终成型，钢筋笼的加强箍用66-1602000连接，钢筋笼外形尺寸限制在720-740毫米内，扎好钢筋笼做好检查脸收，通知公司驻工地质安科、监理单位、甲方做好验收工作，并做好隐检记录。3、钢筋笼就位，用活动三木搭设吊运机具吊放或较小的钢筋笼用三、五人抬放入孔内就位。钢筋笼离桩底保持肯定距离，保持7公分爱护层距离，严禁钢筋笼上沾上泥土。钢筋笼采纳4根小22mm钢吊钩钩信笼顶加强箍，用槽钢横提悬挂在孔边事先打算好的稳固石块上，脱钩后自重可保持钢筋笼标高、垂直度和爱护层正确爱护层厚度为35cm。（3）、碎浇捣1、殓浇场前公布砂施工协作比在搅拌配料场的标牌上，全部原材料通知监理检查，并全部符合要求，项目部向作业班组进行协作比、操作规程和平安技术交底工作。孔桩成孔，钢筋笼已作隐检、预检，舲浇捣的申请单已经监理批准，计量器经较核精确。机械设备试运转正常。2、计量：砂、石计量允许偏差±3%水泥计量允许偏差±2%水计量允许偏差±2%3,上料依次：石子、水泥、砂。每次上班拌制第一盘碎时，先加水使搅拌筒空转数分钟，搅拌筒被充分潮湿后，将剩余积水倒净，搅制第一盘时，石子的用量按协作比减半。4、搅搅时间：自全部拌合料进入搅拌筒内至出料的最短时间为90秒。5、硅拌制质量检查，检查硅的原材料品种、规格、用量、坍落度及和易性，每一工作班至少二次，硅浇捣每25立方米做一组试块，做试块取样在第三盘后至搅拌结束前30分钟。6、殓的运输，殓出料后，刚好运至浇捣点，在运输过程中防止离析、水泥浆流失，坍落度改变以及产生初凝现象，假如运至浇捣点有离析现象，进行二次人工拌合。7、舲的浇筑与振捣要求：（1）、浇筑殓时分段、分层连续进行，浇筑层高度为振动器长度的1.25倍,最大不能超过500mmO（2）、运用插入式振动器快插慢拔，插点匀称排列，逐点移动。依次进行，不得遗漏，做到匀称振实，振动器移动间距，不大于振动器作用半径的1.5倍，保持在300-40On1.m,振描上一层的插入下一层50mm,以消退两层的接建，振捣时尽量避开碰撞钢筋，每一点振捣时间为杜捣实至表面呈现浮浆且不再沉落为止，每只孔桩均要连续浇捣完成，舲充盈数限制在1I-1.15之间。（3）、砂在浇灌过程中用水准仪限制好桩顶标高，并确保待碎凝聚养护后，凿去桩顶5公分浮浆后，桩顶标高、碎强度达到设计要求。（4）、硅浇好后做球的检查验收记录工作。（四）、质量限制1、检查每个桩施工是否按规定的施工技术参数进行加工。2、检查成孔质量、孔径念头平均直径和个别断面的最小直径）、孔深垂直度偏差。桩径允许偏差：±20mm（负值是指个别断面）垂直度允许偏差：1%oH（H为桩长）桩位允许偏差：20mm3、检查清孔质量（二次清孔：钢筋笼下放前和硅浇筑前）孔底要求无积水、沉渣、虚土。4、钢筋笼制作与沉放，检查钢筋原材料出厂质量证明书和进场后抽样复验合格的试跄报告，钢筋笼制作符合设计要求，主筋间距允许偏差±20mm,钢筋笼直径允许偏差±IOnrn,钢筋笼长度允许偏差±50mm.主筋和簸筋的制作偏差检查并填分项工程质量检验平定表。钢筋笼点焊缝质量外观检查合格后，做每200个接头一组的搞拉试验。5、硅搅拌与灌注，组成舲的各种材料有质量证明单和复试试验报告，检协作比、计量、坍落度、搅拌时间符合规定。6、每桩各道工序均填写相应的施工记录和隐藏工程验收单。7、做好灌注桩桩身的动测，确保桩质量。（五）、劳动组织该工程以机械挖孔桩为主，每幢支配5名挖孔机械操作者，在机械开挖至桩的扩孔部位时，经过设计、监理、甲方等单位确认孔底无毒气等现象时，扩孔部位采纳人工挖孔，每幢支配8人。（六）、施工进度支配按排一班人员，挖孔桩土石方六天大致完成，八天孔桩殓浇筑完成。（七）、平安技术措施1、施工前做好作业班组的三级教化、平安技术交底、施工方案、操作规程学习作，每日做好班前上岗三活动和班后下岗检查并做好记录。2,由项目部人员做好平常的宣扬教化工作及与班组做好常常性的检查，以确保平安施工。3、挖孔时孔内设置应急软爬梯，供人员上下井，运用的机具平安可行运用前先检查其平安性。4、孔口四周设置护栏，加了0.8米高围栏转护，并悬挂明显危急标记牌。5、挖出的土石方刚好运离孔口,不得堆放在孔口四周1米范围内,机动车辆的通行不得对孔壁的平安造成影响。6、在孔口设活动盖板，在施工间歇或下班时孔口盖上活动登板或筏，以防土石块,人员掉入孔内。7、每日开工前检测玷下的有毒有害气体，若发觉有危急则待隐患消退后再接着施工.桩孔开挖深度超过10米时，设特地向井送风的设备，风量不宜少于51./S.8、井口作业人员挂平安带,井下作业戴好平安帽,提士时井下设平安区，防掉土、石伤人。9、孔内严禁放炮，以防振动土壁或使护壁裂缝塌落，造成事故。10、加强对孔壁土层涌水状况的视察，发觉异样状况，刚好实行处理措施。11、施工现场的一切电源，电路的安装和拆除由持证电工操作，电器严格接地、接零和运用漏电爱护器。各孔用电分闸，严禁一闸多用。孔上电缆、电线有防磨损、防潮、防断等爱护措施。照明采纳平安矿或12V以下平安灯，并遵守建筑施工平安检查标准（JGJ59-99）中有关施工现场临时用电的规定。
