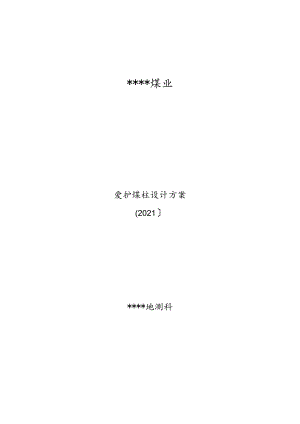

*煤业爱护煤柱设计方案(2021*地测科一、爱护煤柱留设目的和任务2二、爱护煤柱设计参数3(1)移动角3(2)维护带3三、爱护煤柱留设的计算4(1)确定受护边界4(2)确定松散层爱护边界4(3)确定爱护煤柱边界5四、设计成果6五、建议6附1：*煤矿爱护煤柱留设尺寸表6附2：8#煤层保安煤柱图6一、爱护煤柱留设目的和任务爱护煤柱是指特地留设在井下不予采出的、目的是爱护其上方岩层内部和地表的上述爱护对象不受开采影响的那局部煤体。用设爱护煤柱是爱护各类防水(沙)、上覆岩层和地面建筑、构筑物不受开采影响。为了各煤矿能够平安生产，防止因地下采矿引发的房屋裂缝、倒塌等威逼居民生命财产平安的地质灾难发生，我矿对全部煤矿弁田内的全部村庄范围进展测绘、调查，对村庄爱护煤柱重新进展测量设计。二、爱护煤柱设计参数(I)移动角正确选取移动角是爱护煤柱设计的关键。移动角是指在充分采动或接近充分采动的条件下，主断面上临界变形值的点和开采边界的连线与水'F线在燥柱一侧所夹的角。砖石构造房屋的临界变形值为i=3mm/m;k=0.2*10'mm/m'§=2mmm(2)维护带爱护煤柱留设时，由于地质采矿条件的差异、移动角的误差、井上下位置关系的不精确等因素，使得所留设的爱护煤柱的尺寸和位置出现偏差。因此，留设的爱护煤柱应具备肯定的备用尺寸。在地面上加维护带在煤层层面上加维护带(s=30-H6,S为维护带宽度,H为深度减小移动角2°-5°通过建筑物的角点做平行于煤层走向和煤层倾向的四条直线，俩俩相交的一矩形范围。建筑物和构筑物的爱护等级维护带宽度S(In)I20II15III10IV5三、爱护煤柱留设的计算村庄和马路以及各类防水(沙)、建(构)筑物受护范围确定后,利用垂线法计算设计其爱护煤柱范围，然后按参数计算完成。(1)确定受护边界依据国家有关规程，村庄房屋和一般马路屈于11级爱护，围护带宽度为15nO井田杨界煤柱：30m；井田发部防水煤柱：斜长为50m：斜井井筒爱护煤柱：两井中间为30m,两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平常，两巷水平间距为20m,垂距为Ionb回风大巷上方留斜长为20m的煤柱；采区边界煤柱：20m；采区煤层上山：两巷中间为20m,两侧各为20m;(2)确定松散层爱护边界从受护面积边界向外量一段距离S,得松散层爱护边界。S的计算公式:S=h×ctg,式中:S为松散层爱护边界宽度；h为松散层厚度；巾为松散层移动角。依据？爱护煤柱设冲规程？第1、2条,确定松散层移动角为小=45。松散层厚度依据旁边钻孔资料及实测基岩高度确定。(3)确定爱护煤柱边界计算公式采纳：q=呵；_:；=(H-h)ctgfI+ctgr×tgXcos1-ctgy,×tg×CoSO式中：q一上山方向垂线长度(m)；1一下山方向垂线长度5)：Hi-地表各点埋藏深度(m)；h一松散层厚度(m)；B'、Y'一斜交剖面下山移动角和上山移动角(°)；a煤层倾角(°)：0受爱护面积边界，与煤层走向所交的锐角(°Jo依据?规程?第22条规定，上、下山基岩移动角8、丫需化成计算方向上的B'、y',斜交剖面移动角的确定1、伪倾角a'用以下公式计算：tga'=tga×cos2、ctg'=ctg2×cos+ctg×smCtgY×cos+ctg"×sin0式中：B该矿区上山移动角(°)；Y-该矿区下山移动角(°)：6该矿区走向移动角1。)。依据?爱护煤柱设计规程?第1、3、2条及第1、3、4条本次计算保安煤柱用：=69o：=72o；3=45°。依据以上公式计算村庄房屋和马路爱护煤柱范围。依据村庄旁边煤矿井下巷道实测数据，计算取煤层倾角。受爱护面积边界限与煤层走向所交的锐角0,在村庄旁边煤矿开采煤层采掘工程平面图上量取。松散层厚度h即房屋实测高程与基岩面高程之差值。四、设计成果通过本次工作确定了我矿区内现今分布的各村庄受护范围，通过测量、计算根本确定了保证村庄平安所必需的煤柱边界。并将村庄爱护煤柱、村庄受护范围展绘在煤矿采掘工程平面图上及保安煤柱图，为矿区的采掘供应了比拟牢靠的依据。五、建议该矿在爱护煤柱内开拓、掘进巷道时，应尽量采纳较小的断面和减小一次爆破装药量，以确保受爱护对象免受爆破冲击波和巷道报废后垮落的损害。为削减压煤损失，对于少量分散户应考虑迁移到旁边较大村庄集中加以爱护。地表黄土覆盖层的厚度、煤层底板等高线的改变都干脆影响村庄爱护煤柱的范围，在村在爱护煤柱旁边采煤时，应刚好测量煤层底板标高，了解底板等高线的改变状况，假设有的改变，应刚好向国土部门提出报告，以便刚好进展必要修改，确保村庄平安。附:*煤矿爱护煤柱留设尺寸表附2：8#煤层保安煤柱图附表：I*各种煤柱密设尺寸表名称采区边界井田边界防水（沙）断层煤柱斜井井筒煤以大巷8#城头线村庄建筑物铁路济设尺寸20m20m50m20m3011401140m150m150m30m
