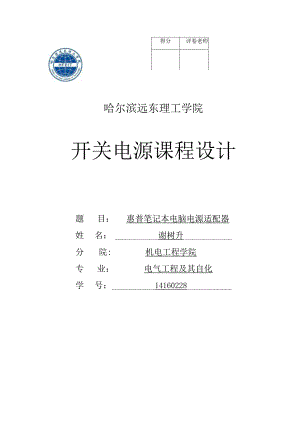

得分评卷老师哈尔滨远东理工学院开关电源课程设计题目：惠普笔记本电脑电源适配器姓名：谢树升分院:机电工程学院专业：电气工程及其自化学号：14160228二O一七年九月八日本文介绍了惠普笔记本电脑电源适配器的系列工作原理、程序流程、元器件的选择等。随着开关电源在计算机、仪涔通信、航空航天、仪潺仪表及家用电器等方面的广泛应用，人们时其需求日益增长，并且对电源的效率、体积、重量及牢靠性等方面提出r更高的要求。开关电源以其效率高、体枳小、全量轻等优势在很多方面渐渐取代了效率低、又笨重的线性电源。电力电子技术的发展，特殊是大功率器件IGBT和MOSFET的快速发展，将开关电源的工作频率提高到相当高的水平，使其具有高稔定性和而性价比等特性。开关电源技术的主要用途之一是为信息产业服务。信息技术的发展对电源技术又提出了更高的要求，从而促进了开关电源技术的发展。开关电源的高频变换电路形式很多，常用的变换电路有推挽、全桥、半桥、单端正激和单端反激等形式,本论文是基于芯片UC3842的小功率高频开关电源系统的设计关健词：开关电源半桥全桥推挽高频变压器AbstractTinspaperdescribesaseriesofworkingprincip1.esofIIPnoubookpoweradapter.Programf1.ow,componentse1.ection,etc.WiIhtheswitchingpowersupp1.yincomputers,inst11mcnts,communications,aerospace.Widerangeofequipment,suchasinstrumentationandhouseho1.dapp1.iances.DemandIbrpeop1.eisgrowing.Andthepowerefficiency,vo1.ume,weightandre1.iabi1.ityofthehigherrequirements.Switchingpowersupp1.yhastheadvantagesofhighefficiency,sma1.1.size,1.ightweight.inmanyways,theinefficientandCUmberSOme1.inearpowersourceisbeingrep1.acedgradua1.1.y.Deve1.opmentofpowere1.ectronictechno1.ogy.Especia1.1.ytherapiddeve1.opmentofhigh-powerdevicesIGBTandMOSFET.Increase(heoperatingfrequencyoftheswitchingpowersupp1.ytoafair1.yhigh1.eve1.Ithasecharacteristicsofhighstabi1.ityandhighperformancepriceratio.Oneofthemainusesofswitchingpowersupp1.ytechno1.ogyistoservetheinformationindusty.Thedeve1.opmentofintb11na1.iontechno1.ogyhasputforwardhigherrequirementsforPoWersupp1.y(ec.T1.mspromotingthedeve1.opmentofswitchingpowersupp1.ytechno1.ogy.Therearcmanyhighfrequencyconversioncircuitsinswitchingpowersupp1.y.Thecommonconversioncircuitsinc1.udepush-pu1.1.,fu1.1.bridge,ha1.fbridge,sing1.eendedforwardandsing1.eendedf1.yback.ThisthesisisbasedonchipUC3842designofsma1.1.powerhigh-frequencyswitchingpowersupp1.ysystem.Keywords:wi1.chingpowersupp1.yha1.fbridgefu1.1.bridgepush-pu1.1.highfrequencytransformer目录摘要2Abstract3目录4前言5第一部分设计要求6一、设计目的6二、系统要求6三、功能描述7其次部分系统设计方案9第三部分开关电源主电路的设计及参数计算12一、主电路的选型12二、变压器设计计算12三、开关器件的选择15第四部分开关电源限制电路的设计19一、限制电路的组成19二、PWM集成限制器的选择19四、限制电路的整体设计21总结22参考文献23附录A电路图24开关电源是利用现代电力电子技术，限制开关管开通和关断的时间比率，维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PIff1.)限制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎全部的电子设备，是当今电子信息产业飞速发展不行缺少的一种电源方式。开关电源的发展方向是高频、高牢靠、低耗、低噪声、抗干扰和模块化.由于开关电源轻、小、薄的关键技术是高频化，因此国外各大开关电源制造商都致力于同步开发新型高智能化的元罂件，特殊是改善二次整流器件的损耗，并在功率铁氧体材料上加大科技创新，以提施在高频率和较大破通密度(BS)下获得高的磁性能，而电容器的小型化也是一项关键技术。SNT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄.开关电源的高领化就必定对传统的"Y开关技术进行创新，实现ZVS,ZCS的软开关技术已成为开关电源的主流技术，并大幅提高了开关电源的工作效率。对于高牢靠性指标，美国的开关电源生产商通过降低运行电流，降低结温等措施以削减器件的应力，使得产品的牢靠性大大提育.第一部分设计要求一、设计目的适配器是将220V沟通电压转变为19V的直流电压，输出电流为3A220V沟通电压经D2整流，C1.波波得到300V直流电压。该电压一路经开关变压器TI的1、2脚绕组加到场效应开关管QI(K2543)的D极,另路经R1.降压后得到约17Y启动电压给ICI(KA3842)脚供电，并从IC1.内部基准电压发生器产生5V基准电压从第脚输出。此时其内部振荡器起振，从第脚输出调宽脉冲叫)，驱动开关管Q1.,使其工作在开关状态。QI的D极输出电流在开关变压器TI初级绕组上产生感应电压,经磁芯相合到T1.次级,在次级、脚绕组上产牛的感应电压经肖特基二极管Q2、电容C4整流港波后得到19V直流电压输出。为保证输出电压稳定,输出端由RI3、R14对19V输出电压进行误差取样,取样电压由三喘可调分流基准IC3(T1.431)进行比较和误差放大,再驱动光电耦合器IC2(PC817),将误差电压耦合放大后送到ICI(KA3842)第脚内部，通过内部PRY电路变更第脚输出脉冲的宽度，使Q1.的开关时间发生变更，从而达到调整输出电用的目的。经过这样个反馈限制过程后，最终使输出电压稳定在19V上。该电路中还设有几路过压过流爱护：开关变压罂初级绕组第、脚的感应电压经D4、C2整流波波后得到约17V电压送至ICI第脚，用以维持IC1.正常工作(30OY电压经R4降压供应脚的电压因电流较小只作为启动电压1.当某种缘由引起输出电压上升时,该路电压也将上升,当该电压上升至22V以上时，稳压二极管DI将反向击穿，导致IC1.第脚过流爱护端的电压上升至IV以上，此时IC内部将关断第脚的脉冲输出,使电路停止工作，达到过压爱护的目的。当某种缘由使开关管Q1.电流过大时，Q1.的S极所接过流取样电阻R8两端电压将上升,当该电压上升至使IC1.第(3)脚电压高于IV时,也将切BHe1.第脚输出.起到过流受护作用。开关管Q1.的D极所接的RIO、C8、D6组成尖峰汲取回路,对Q1.截止期间T1.的、脚绕组上产生的尖峰感应脉冲进行汲取，防止QI被击穿。二、系统要求设计内容：(1)开关电源主电路的设计及参数计算。(主电路的选型、变压器设计计和、开关落件及整流二极管、戏波电容的计算等)（2）开关电源限制电路的设计。（限制电路组成、限制模式的选择、PWM集成限制器的选择、限制电路的整体设计）（3）画出完整的主电路原理图和限制电路原理图设计要求：（1）在整个设计中要留意培育敏捷运用所学的电力电子技术学问和创建性的思维方式以及创建实力，要求具体电路方案的选择必需有论证说明，要说明其有哪些特点。主电路具体电路元器件的选择应有计算和说明。课程设计从确定方案到整个系统的设计，必需在检索、阅读及分析探讨大量的相关文献的基础上，经过剖析、提斑，设计出所要求的电路（或装置）。课程设计中要不断提出问题，并绐出这些问题的解决方法和自CI的探讨体会。设计报告最终给出设计中所查阅的参考文献最少不能少r5篇）。（2）在整个设计中要留意培育独立分析和独立解决问题的实力，要求学生在老师的指导下，独力完成所设计的系统主电路、限制电路等具体的设计（包括计算和器件选型）。严禁抄袭，严禁两篇设计报告基本相同，甚至完全一样。（3）课程设计封面为学校统一要求.要求图表规范，文字通映.逻辑性强.三、功能描述1：压敏电阻，其功能是当外界电压过高时，压敏电阻阻值快速变得很小，与压敏电限串联的保险丝被熔断，从而爱护其它电路不被烧坏.2：保险丝，规格为2.5A/250V,当电路中的电流过大时，保险丝会熔断以爱护其它元件。3：电感线圈（乂称扼流圈），主要功能是降低电磁干扰。4：整流桥，规格为D3SB.作用是把220V沟通电变为直流电。5：滤波电容，规格为180uF400V,作用是滤除直流电中的沟通纹波.使电路工作更牢靠。6：运放IC（集成电路），爱护电路、电压调整的选要组成部分。7：温度探头，用于探测电源适配器的内部温度，当温度高于某设定值时（不同品牌的电源适配器，其设定的温度阀值略有不同），爱护电路会切断适配器的电压输出，从而爱护适配器不受损坏。8：大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不行没。9：开关变压器，开关电源中的核心元件之一。10：次级整流管，功能是把低压沟通电变为低压直流电。在IBH的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。11：次级波波电容，规格为820uF25V,共有两个，起滤除低压直流电中的纹波的作用。除上述元件外，电路板上还有可调电位罂及其它阻容元件。他激式开关电源由集成限制器以少量外用元器件与MOSFET构成,不仅电路结构精筒，而且大幅提高了开关电源的牢苑性和稔用性，使得他激式开关电源有了极大的发展。现在全部由市电供应的Ae-DC设备几乎全部采纳变压器耦合性开关电源，也称为隔离性开关电源。通电后，CPU经由接插件J201的19、21脚送入高电平，因J20I的7脚为+5V(来自于主控板)，VT主2与VnO3均导通。其中，VT1.o2导通，经光耦SSRIO1.(3SF21)给双向可控硅VTKn(BCR5KM)供应触发信号使其导通：市电一线经离压管YD2半波整流开关限制器、R1.限流，为IC1.供应部分电压，二次绕组的输出电压经共阴极肖特基二极管滤波推流之后产生平滑的+19.5Y的电压.电阻和电容构成汲取网络，发光二极管1.ED用了电源显示其次部分系统设计方案笔记本电源适配器事实上就是一个直流开关稳压电源，就是将某种数值的直流电压,变换版另一种数值或多种数值的直流电压输出的稳压电源，也就是所谓的X-DC变换器。简化图如2.1所东，由五个部分组成。从图中可以知道，由左边输入的沟通电压有效值为220V,首先经过整流滤波变成直潦电压VI。而后经过逆变器，又符直流电压变成方波电压Yi给开关变压器初缎绕组辘入,经过开关变压器变压后，在次级绕组输出所需的电压，由开关变压器次级绕组输出的电压是正负交替的方波电压，所以必需得经过整流漉波（二次整流），最终才能输出直流电压VO,供负载用电，另外还要从输出电压VO端引出一小部分电压，通过稳压限制系统反馈给逆变电路，进行稔压限制，这就是所谓的深负反馈稳压电路，这样才能使输出电压YO稳定。直流输出开关稔压电源基本原理框图整流滤波它的主要功能是将一次整流部分整流后的波动电压泄波成纹波电压符合要求的直流电压。对于滤波电容中的电容容用，假如想从所要求的蚊波电压值来确定是特别困难的事，其缘由在丁漉波电路中所用的电解电容，从等效电路看并不是单纯的电容，而是包含有申联电阻RC和串联电感1.C的电路，因此从要求输出的纹波电压值来确定谑波电容的容量主要受其等效的串联阻抗的温度和频率特性的影响，这些参数的数值又是随温度变更的，不过依据电容的允许的水纹电流值来确定滤波电容量就比较简洁了。单向整流电路的辘出电压一般都含有较大的脉动成分，后接的滤波电容的一种目的是尽殳抑制脉动成分，另种目的是尽量保留直流部分，使输出电压接近志向的直流。逆变器当C接通电源后，22OV沟通电压，经桥式全波整流电路BR整流后，乂经由两个容量较大的，而且容量相同的电容器C1.和C2串联后港波，输出约300V直潦电压，电容器ChC2因为容量相同,所以C1.和C2各分得的电压都是150V,其极性都是上正下负。开关变压器T2的初级绕组一端接在VT3和VT4串联的中间点上，另一端经电容器C3后接在两个滤波电容C1.和C2串联的中间点上。先假设VT4是刚刚截止,稍后VT3就起先导通,YT3的集电流是由灌波电容器C1.供应的，C1.两端的150V电压的正端，加在VT3的集电极上，电流通过VT3集电极到放射极后，又从开关变压器T2初级绕组流入，又另一端输出后，又通过隔直电容器C3最终回到CI的负端，这时T2的初级绕组两端加的是150直流电压，极性是上正下负我们知道初级绕组的直潦电阻很小，故初级绕组中的电流是线性增长的，这样会T2右边的次级绕组感应出一个正的矩形脉冲。变压器,稳压限制变压器是开关稳压电源电路最主要的元器件，按频率分有高频变压器和工频变压器，高频变压器用手开关电源电路，工援变压器是对市电沟通（频率为50HZ）进行电压变换,用做一般支潦电源中的电源变压器。正确选择电源变压器是设计直潦电源的关键，电源变压常有市售成品可供选用，但市售成品的各种参数不肯定符合拥护的要求，这就须要拥护自己设计制作。系统中存在的电气元件1：压敏电阻，其功能是当外界电压过高时，压帧电阻阻值快速变得很小，与压故电阻串联的保险丝被熔断，从而爱护其它电路不被烧坏。2：保险丝，规格为2.5A/25OY,当电路中的电源过大时,保险丝会熔断以爱护其它元件。3：电感线咽（乂称扼流圈），主要功能是降低电窿干扰。4：整流桥，规格为D3SB,作用是把220V沟通电变为直流电。5：滤波电容，规格为180uF400V,作用是滤除直流电中的沟通触波，使电路工作更牢靠。6：运放IC（集成电路），爱护电路、电压调整的重耍组成部分.7：温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时（不同品牌的电源适配器，其设定的湿度阀值略有不同），爱护电路会切断适配滞的电压输出，从而爱护适配器不受损坏。8：大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不行没。9：开关变压器，开关电源中的核心元件之一。10：次被整流管，功能是把低压沟通电变为低压直潦电。在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。11：次级滤波电容，规格为820uF25V,共有两个，起波除低压直流电中的奴波的作用。除上述元件外，电路板上还有可调电位器及其它阻容元件.第三部分开关电源主电路的设计及参数计算一、主电路的选型主电路主要由“电磁干扰抑制电路与整流波波电路”：“电源启动及转换”：“稳压限制电路”和“输出爱护电路”组成的反激式开关电源基本电路，此电路用来抑制开关电源产生的电磁干扰、在轻载状况下自动降低工作频率、而旦可以完善的爱护输出，保证了牢苑性下图为反激式开关电源的基本博本电路：R25Re2IK二、变压器设计计算变压器是开关稳用电源电路最主要的元器件，按频率分有高频变压器和工频变JK器，高频变压器用于开关电源电路，工频变压器是对市电沟通（频率为50HZ）进行电压变换,用做般支流电源中的电源变质罂。正确选择电源变压器是设计直流电源的关键，电源变压器有市件成品可供选用，但市告成品的各种参数不肯定符合拥护的要求，这就须要拥护自己设计制作。变压器的设计要求是：1漏磁要小，以便能获得小的绕组海感：2便于绕制，引出线及整个变压淞安装便利，有利于生产和维护：3有利于散热：4传输功率要留有肯定的裕址：5当输入电压和占空比为最大值时，磁芯不会饱和：6在顺向型电路中，原边线圈的电感量必需足够大；在回扫型电路中，原边线圈的电感量必需符合所需功率而规定的数值：7必需满意初、次绕级上的铜耗与磁芯的铁耗相等的设计原则；电源变压器的设计步骤是：依据所须要的输出功率，确定变压器铁心裁面积的大小：再依据铁心截面积和绕组的电压值确定其匝数：最终依据各绕组所通过的电流大小，确定所须要包线的直径。变压器磁性材料和磁芯结构的选择：开关电源变压器通常工作在20-50KHZ,甚至更高的频率上。它要求磁性材料在工作频率上的功耗尽可能的小，此外，还要求磁性材料饱和磁感应强度高、温度稳定性好。铁氟体磁芯由于价格便宜，磁芯形式多种多样，因此得到了广泛的应用。但是，铁氧体存在着很多缺点，例如饱和磁怯应强度值较低，湿度稳定性差，易碎等.在体积重舟、环境条件及性能指标要求高的开关稳压电源变压器中可以采纳坡莫合金和非品体态合金等材料。坡英合金和非晶体态合金通常制成环形铁芯，有特殊耍求时也可以制成矩形或其他形态。适配器高压侧电路不变，低压侧改造电路如下图所示：插头中间针改接集成电路DS2501,并在输出和接地之间并联稳用二极管及串联个电阻。这时，稳压电路仍旧由光耦及其附属元件组成。1设计要求:开关频率fs=100kHz.输入源电压VAC：220V15%.输出电压Y0：16V.输出电流10：4.整流电路：全波整流,整流管压降VDF=O51.工作效率：80%,浊波电感：10H.预先估计：额定输出功率：P0ut=4A(16+0.5)V-66W估计输入功率:Pin=66wo.8=82.5W直流输入电压：Vin(min)=21.87V=261.4VVin(max)=2253=357.7V平均输入电流：1.in(nwx)=66W264.4V=0.2491.in(min)=66W357.7V=0.185估计最大峰值电流：IPk=kPoutVin(1.ow)=2.866W264.4V=0.70A三、开关借件的选择导线线径的选取依据输入输出的估算,初线线图的平均电流位应当允许达到2I、初级绕组初级绕组的线径可选d=0.80tnm,其被面积为0.50272m的网铜线。2、次级绕组次级绕组的线径可依据各组输出电流的大小,利用原级相同线径采纳买股并绕的方法解决。为了便利线圈绕制，也可选用线径较粗的导线.由于工作频率较高，应考虑集肽效应的影响。线圈绕制与绝缘绕制开关变压罂最重要的问题是想方法使初、次级线圈紧密地耦合在起,这样可以减小变压器漏感。因为漏感过大,将会造成较大的尖峰脉冲，从而击穿开关管。因此,在绕制高频变压器线圈时,应尽盘使初、次级线圈之间的距离近些。具体可采纳以下方法：I、双线并绕法将初、次级线圈的漆包线合起来并绕,即所谓双线并绕.这样初、次级线间距离最小,可使漏感减小到母小值。但这种绕法不好绕制，同时两线间的耐压值较低。逐展间绕法为克服并绕法耐压低、绕制困难的缺点,用初、次级分层间绕法,即I、3、5行奇数层绕初级绕组,2、4、等偶数层绕次级绕组。这种绕法仍可保持初、次级间的耦合,乂可在初、次级间蛰绝缘纸，以提高绝缘程度。2、夹层式绕法把次级绕组绕在初级绕组的中间，初级分两次绕这种绕法只在初级绕组中多一个接头，工艺简洁,便于批量生产。本例中，为减小分布参数的影响,初级采纳双线并绕连接的结构,次级采纳分段绕制，串联相接的方式即所谓堆能绕法。降低绕组间的电压差,提高变压器的牢苑性。在变用器的绝缘方面,线圈绝缘应尽量选用抗电强度高、介侦损耗低的更合纤维绝绿纸,提高初、次级之间的绝缘强度和抗电量实力，本例中，因为不涉及高压,绝缘问题不必特殊考虑。3、功率开关管的选择功率开关部分的主要作用就是把直流输入电压转换成脉宽调制的沟通电压。紧接在功率开关后的这一级可以用变压器把泡通波形上升或降低，最终由变换器的输出级把沟通电压换成直流。为了完成这个DC-De变换，功率开关只工作在饱和关断两种状态，这就可使开关损耗尽可能小.目前主要用到两种功率开关：双极型功率晶体管和功率MOSFET,IGBT一股用在功率更大的工业应用场合，比如功率远大于IKW的电源和电动机电路。和MOSFET相比，IGBT的开关速度比较慢，所以通常用在开关频率小20KHZ的状况.电源电路拓扑结构为逆变半桥电路，须要用到2个开关管，相比较IGBT,MOS管具有开关速度快，驱动电路简沽等特点，所以选择大功率三极管作为开关管，这样可以大大提高开关频率，减小电源的体积，并且驱动电路简洁易于设计。功率开关管由脉宽调制芯片T1.494的输出脉冲管脚8脚和11脚输出的两个相位相差180度的方波电压限制导通与关断。每一时刻，只能有一个开关管处于导通状态，这样，由一次整流、滤波电路输出的直流电压就被变成为个高频的沟通电压，这样变压器才能发生作用聘电压降压为所须要的低压工作电压，这样的逆变过程可以大大减小电源的体积，降低成本，满意客户对电源的要求。4、输出二极管VD2的选用二极管VD2中的电流与变压潺5V绕组中的电流相同。但事实上Tg时必需考虑反向漏电流。工母时反向电压,为其最大值为喙B=5+186x0.059*16(K)VD2采纳肖特基二极管D5SM3M,它的峰值反向电压额定值为30*有足够的裕星。从产品拈目上杳到Vr=17Y,TC=100度时，二极管反向漏电潦为2毗。所以Ir=2m,Vr由上述计算出Vr=16.0V.功耗特别小可以忽视。又PN结散热器间热阻Kjf与Pf计道出：Z.b12-X/X(1-。工)=5x0.55x(1-0.36)=2.W若TjmaX-I()0C,环境温度为60C,须耍的散热制的热阻为if/I再计算输出电路中所用的二极管的参数。反向电压最大值为：N1k=qx匕皿+%=g<186+12=36(P)因此选用的高耐JE肖特基二极管S2S6M,S2S6M的反向峰值电*为60V.输出电流为1.3,输出电容的选用流经电容C2的纹波电流1.c2为Ic2=12-I0如图所示。1.c2的有效值为;I*h=1.(-p×7o+/o)÷×o输入电压最低，输出功率及大时，其值城大：11Ge=1.(12<12x3+32)÷×32=4.9(d)3x22输出电路中电容C3的纹波电流也类似进行计算，Zff2nw=(4-4.9×0.4+0.42)+×0.42f=1.94U)C2选用P1.系列耐压10V,容量为1500F的4个电容并联，每个电容允许纹波电流为730n,因此:1440"X×4=5.76(4)>4.9(4)C3选用耐用16V,容量为390F电容，其电容允许的蚊波电流为730m,选用3个井战，对于1.94A来讲有足够的裕量。输出触波电压较大时，再输出回路中接入1.C滤波器，抑制坡波电压，1.可选用几H50H电感，C选用C2和C3容星的1/4就可以。第四部分开关电源限制电路的设计一、限制电路的组成脉冲宽度调制器,简称“脉宽调制器”,用英文缩写PWM表示。目前在微机和显示器中的开关积压电源，都运用脉宽调制器来限制，脉宽调制器就是采纳集成电路来完成的。在微机和显示器中的开关稔压电源，虽然运用的脉宽调制器的型号不同，但就其型号的种类不是很多，木篇设计运用的是T1.494。DCNE1.NXK<'-1二、PWM集成限制器的选择IM开关稳压或稳潦的基本原理就是在输入电压、内部参数及外接负教变更的状况下,限制电路通过被限制信号与基准信号的差值进行闭环反馈，调整主电路开关期间的导通脉冲宽度，使得开关电源的辘出电压或电流等被限制信号稳定.PHM的开关频率一般为恒定值，限制取样信号有输出电压、输入电压、输出电流、输出电感电压及开关器件峰值电流.由这些信号可以构成单环、双环或多环反怖系统，实现稳床、程流及恒定功率的目的。同时，可以实现一些附带的过潦爱护、抗偏磁及均流等功能。T1.494在工作时，其工作频率仅取决于外接在锯齿波发生器（即震荡）上的定时元件RT和CT的数值，一旦定时元件固定后，T1.494输出信号的工作频率也就固定不变了。般通过5、6脚分别接定时元件RT和CT4锯齿波发生器起振后，可在5脚所接定时电容CT上产生锯齿波电压，其频率是f=1.1/RTCT,该锯齿波在片内分别送到比较器1和2的同相输入端般开关稳压电源的稳乐限制、过流爱护限制、过压爱护限制等采样电压是加在误差放大器的同相输入湍（1或16脚）或死区限制湍（4脚）的“因此，在片内误差放大器的输出电平和锯齿波在比较涔2中进行比较，而死区限制电平与锯齿波在比较器1中进行比较二者的输出分别得到一半具有肯定宽度的矩形脉冲.它们同时送门电路，经D触发器分频后再经响应的门电路去限制T1.494芯片内部的两个驱动三极管交替导通和截止，经8脚和11脚向外输出相位差为180度的脉宽调制脉冲。限制电路选择T1.494的推挽工作方式，下面对推挽变换进行一下介绍：推挽变换相当于两个正激变换的组合。两个变换版轮番互补工作，变压器的次健带中心抽头的两个绕组随各自连接的开关管导通而轮番工作，推挽变换器的磁芯工作在磁化曲线的第一象限和第三象限，完成陂化和去琛功能。是双极性变换器的一种。推挽变换适合于低输入电压，比如12丫、24V、48ViXH)C变换，功率可达100oW以上。开关管利用率高，而且一个周期内只有只开关管上有电压,损耗小。开关管的驱动电路因为两个开关放射极相连而变得简洁。推挽电路的缺点是存在直流偏磁现象，产生的缘由是由于两个开关管的特性不时称,导通压降，驱动开关时间不相等，变压器简洁磁通向某个方向偏移，严峻时因输入回路中存在不能转化为输出功率的无效直流电流，可能导致磁通饱和.为避开这一现象的发生，开关管的特性参数肯定要一样，聊动电路要求对称，延长消偏磁时间，采纳电流侬PWM限制芯片，限制过流发生.如下图所示：四、限制电路的整体设计总结通过此次课程设计，使我更加扎实的驾驭了有关开关电源适配器方面的学问，在设而过程中虽然遇到了些问题，但经过次乂一次的思索，遍乂道的检查最终找出了缘由所在，也暴雨出了前期我在这方面的学问欠缺和阅历不足。这次课程设计最终顺当完成了，在设计中遇到了很多问题，最终在老师的指导下，最终游逆而解。在今后社会的发展和学习实践过程中，肯定要不懈努力，不能遇到问题就想到要退缩，肯定要不厌其烦的发觉问题所在，然后一一进行解决，只有这样，才能胜利的做成想做的事，才能在今后的道路上劈荆斩棘.而不是知难而退，那样恒久不行能收获胜利，收获寓悦，也恒久不行能得到社会及他人对你的认可！课程设计诚然是一门专业课，给我很多专业学问以及专业技能上的提升，同时又是一门讲道课，一门辩思课，给了我很多道，给r我很多思，给j'我莫大的空间。同时，设计让我感受很深。使我对抽象的理论有了具体的相识。通过这次课程设计，我驾驭了DXP的识别和测试：熟识了DXP画图工具：我认为，在这次的课设中，不仅培育了独立思索、动手操作的实力，在各种其它实力上也都有了提高。更重要的是，在实际操作上，我们学会了很多学习的方法。而这是日后最好用的，真的是受益匪浅。回顾起此课程设计，至今我仍感慨颇多，从理论到实践，在这段日子里，可以说得是苦多于甜，但是可以学到很多很多的东西，同时不仅可以巩固了以前所学过的学问，而且学到了很多在出本上所没有学到过的学问。通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论学问是远远不够的，只有把所学的理论学问与实践相结合起来，从理论中得出结论，才能贡.正为社会服务，从而提高自己的实际动手实力和独立思索的实力。在设计的过程中遇到问题，可以说得是困难重重，但可喜的是最终都得到了解决。试验过程中，也对团队精神的进行了考察，让我们在合作起来更加默契，在胜利后起体会喜悦的心情。果真是团结就是力气，只有相互之间默契硼洽的协作才能换来最终完备的结果。最终，也要同时感谢老师的耐性指导，我们才能在这短暂的时间内完成课设内容。参考文献1王兆安，&电力电子技术，机械工业出版社，2014年6月.2孙余凯.稳压电源设计与技能实训教程.北京：电子工业出版社，2014年5月3陈梓城模拟电子技术基础.北京:高等教化，2012年12月4 徐立娟.电力电子技术.北京:Si等教化出版,2016年4月5 杨恒.开关电源印刷电路板（PCB）工程设计北京:中国电力出版社,2015年9月6 何希才6新型开关电源设汁与修理.国防工业出版社.2011年4月7 新型开关电源设计与修理.何希才.国防工业出版社，2001年1月.8 EDA技术及应用3,姜波，郭宏，哈尔滨工业高校出版社，2015年6月.9 侯维红.EDA好用技术教程MJ.北京：北京希望电子出版社，2002年.10电子技术基础（数字部分）华光、陈大钦，北京：高等教化出版社,2012年11自动限制系统，陈伯时，机械工业出版社，2016年3月.12 SwitcingPowerSupp1.yDesign（SecondEdition）.（美）普莱斯曼AbrahamI.Pressman（著）何志强（译）.电子工业出版社，2010年6月.附录A电路图、电路原理图
