开关电源维修技巧.docx

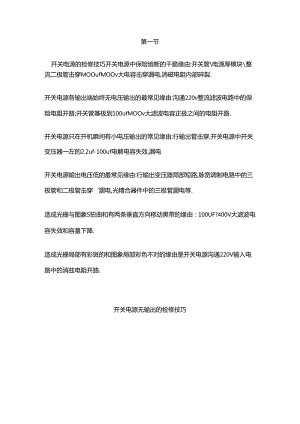

第一节开关电源的检修技巧开关电源中保险熔断的干脆缘由:开关管电源厚模块整流二极管击穿MOOufMOOv大电容击穿漏电,消磁电阻内部碎裂.开关电源各输出端始终无电压输出的最常见缘由:沟通220v整流滤波电路中的保险电阻开路;开关管基极到100ufMOOv大滤波电容正极之间的电阻开路.开关电源只在开机瞬间有小电压输出的常见缘由:行输出管击穿,开关电源中开关变压器一左的2.2uf-100uf电解电容失效,漏电开关电源输出电压低的最常见缘由:行输出变压器局部短路,脉宽调制电路中的三极管和二极管击穿漏电,光精合器件中的三极管漏电等.造成光栅与图象S扭曲和有两条垂直方向移动黑带的缘由：100UF?400V大滤波电容失效和容量下降.造成光栅局部有彩斑的和图象局部彩色不对的缘由是开关电源沟通220V输入电路中的消兹电阻开路.开关电源无输出的检修技巧开关电源始终无电压输出是指开关电源各输出端,在按电源开关开机后始终为OV,这种状况是由于开关电源未产生震荡所致.进一步证明的方法是测开关电源100UF/40OV电容关机后的电压,若300V之后渐渐下降.则说明开关电源未产生振荡.开关电源未产生振荡的缘由有：（I）开关管集电极未得到足够的工作电压开关管基极未得到启动电压和相关电路漏电开关管正反馈元件失效2推断故障的方法和步骤检修这类故障的首要任务是推断鼓障在上述三个部位中的哪个部位,详细方法是测开关管集电极,基极电压,可能有以下几种状况：（1）开关管集电极电压为OV和低于市电1.4倍,开关管没有正常的工作电压.假如有1.4倍的电压.说明开关管集电极具备了正常的工作电压.说明AC220V与整流滤波电路工作正常.开关管的基极电压为0V（包括开机瞬间）这种状况说明启动电路对开关管基极未供应启动（导通）电压,或基极与放射极之间相关元件击穿,应对启动电路和开关管放射极与相关元件进行检查,若电压为060.7（包括开几瞬间）,说明启动电路和开关管放射极元件正常,若在07V以上说明启动电路正常,但开关管放射结或其元件断路或阻值变大.开关管具备导通条件:开关管基极电压为060.7V,集电极电压大于250V,说明开关管具备了工作条件,故障在正反馈电路,包括正反馈电阻.电容,续流二极管与开关变压器正反馈绕组与其之间的连接应制板.开关电源瞬间有电压出检修技巧1瞬间电压输出故障缘由这种故障在按下启动开关的瞬间,开关电源某个或各个输出端电压有一个小的电压输出.然后降为OV,这种状况说明开关电源在加电的初始产生了振荡但后由于过压,过流爱护引起停振,或开关机接口电路加电初始为开机状态.但随CPU清零的结束而转入待机状态,引发这种状况的缘由有：开关电源因故输出电压比标准值高IOV而引起过压爱护负我过流引起爱护动作（3）爱护电路自身的误动作（4）遥控系统因故执行待机指令2推断故障方法与步骤<1）假负载法<2）冽量爱护元件是否击穿（3）断开法<4）降压法3各功能电路的检测方法通过上述方法推断故障在开关电源的哪个部分后，对各个部分的检查方法如下：(1)对脉宽调制电路和正反馈电路的检查。对正反馈电路中的电解电容干脆更换目前开关电源的正反馈电路中的振荡电容有两种，一是Oo016UFO0039UF胆电容，其故障率很低，检修这种电容可以解除，另一种是IOUF左右的电解电容，故障率运用数年后有可能，检修时干脆更换此电容，(2)更换脉宽调制电路工作电压形成中的电解电容在手中无沟通调压器的状况下,对于过压爱护故障.为了平安起见可先更换脉宽调制电路工作电压形成电路中的易损件，即温波电容(几微法到100UF不等的电解电容),看开关电源是否复原正常。开关电源输出电压低检修技巧1开关电源输出电压低的缘由(1)220V沟通电压输入电路和整流速波电路对开关管供应的工作电压不够，超出脉宽调制电路的限制范围。(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。(3)开/关机接口电路处于待机状态，令开关电源工作于低频振荡状态其输出电压为待机状态下的度数。此类故障仅应于无预备电源,CPU预备状态下的工作电压由开关电源供应的机型。(4)开/关机接口电路末端因故工作于开机或待机之间的状态，从而导致开关电源工作于待机与开机状态之间的工作频率，造成开关电源输出电压高于待机值，低于开机值。(5)爱护电路端因故障工作于导通状态，使电源进入弱振窄脉冲供电,引起开关电源输出电压下降。(6)整流输出电路中的二极管和滤波电容，限流电阻损坏引起输出电压变低。(7)脉宽调制电路有问题，不能对开关电源输出电压的改变做出正切的响应,对电源开关管基极电压调整方向大小不对,从而造成开关电源输出电压低。(8)正反馈电路中的正反馈电阻变大，放电二极管性能变差,正反馈吊不足，导致振荡周期变长。振荡频率下降,从而引起开关电源输出电压低。(9)它激式开关电源因未得到行逆成而工作低于低频状态，造成输出电压低。2推断故障方法与步骤(I)测行输出管集电极电压推断故障(2)测开关电源各个输出端电压推断故障。(3)输出电压下降比列大，有的输出电压下降比列小。1影响开关电源输出电压高的缘由（1）对局有倍压整流的机型,在市电正常的状况下错误工作于倍压整流状态（只运用于部分新型遥控彩色电视机）（2）脉宽调制电路问题（3）振荡电容容量下降。（4）主负载（行扫描电路）未工作造成开关电源负载变轻引起输出电压上升。
