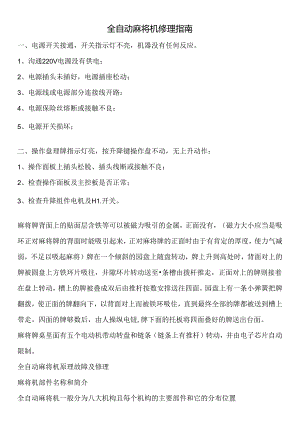

全自动麻将机修理指南一、电源开关接通，开关指示灯不亮，机器没有任何反应。1、沟通220V电源没有供电；2、电源插头未插好，电源插座松动；3、电源线或电源部分连接线开路：4、电源保险丝熔断或接触不良：5、电源开关损坏；二、操作盘理牌指示灯亮，按升降键操作盘不动，无上升动作：1、操作面板上插头松脱、插头线断或接触不良；2、检查操作面板及主控板是否正常；3、检查升降组件电机及H1.开关。麻将牌背面上的贴面层含铁等可以被磁力吸引的金属，正面没有，（磁力大小应当是吸环正对麻将牌的背面时能吸引起来，正对麻将牌的正面时由于有肯定的厚度，使力气减弱，不足以吸起麻将）牌在一个倾斜的园盘上随盘转动，牌上升到高处时，背面对上的牌被圆盘上方铁环片吸往，并隙环片转动送至条槽由拨杆推走，正面对上的牌则接着在盘上转动，槽上的牌被叠成双后由推杆按数安排送往四面。园盘上有一条小弹簧把牌翻拨，使正面的牌翻向下，以背面对上而被铁环吸住，直到最终全部的牌都被送到槽上带走。四面的牌够数后，由人操纵电钮,牌下面的托板将四面叠好的牌送出台面。麻将牌桌里面有五个电动机带动转盘和链条（链条上有推杆）转动，并由电子芯片自动限制。全自动麻将机原理故障及修理麻将机部件名称和简介全自动麻将机一般分为八大机构且每个机构的主要部件和它的分布位置1、电源开关:开启及关闭麻将桌电源。2、保险丝：当短路或过载时熔断而起爱护作用3、标牌：公司特定平安标记。4、开关板：开关的安装板5、S1.探测器：俗称计数光控，探测来牌的光控。6、O1.电机：又称及推电机，01部件的动力电机。7、推牌器：叠推电机横向直线输出，将，言好的牌推入轨道。8、双光控：亦称S23,对应于扇形遮光和方型遮光片的光控组件。9、复位开关在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态，则保持原状态。留意：不影响坐庄状态。10、拾牌输送带：输送牌的平皮带在程序设定和S6光控限制作停止和输送牌前置输送构件。11、S6探测器：当接到皮带上牌满信号，延时限制磁环和洗牌盘停止和输送麻将牌C12、洗牌盘：装牌的容器和搅牌的主要部件。13、复位指示灯：当麻将桌打算理牌程序的指示灯该灯亮时即可进入正常理牌程序。14、中心升降门：上升时将牌推入，降时及台面平，即可嬉戏。15、推升、降架：常称03部件，贮存码好牌的仓库，运牌的轨道，将码好牌从轨道内送出，一挥而就16、拨牌支架：及洗牌盘协作将牌搅乱，目前均运用拨牌拉簧。17、运牌电机：又称02电机或链条电机，负责将码好的牌运牌至各贮存位置，以便让03部件刚好推出麻将牌。18、运牌弯道：俗称弯角，内称小弯角，外称大弯角，将码好牌由直线运动转为转弯运动19、运牌盖板：下面粘毛条刷，将牌的背面温顺的刷干净。20、运牌链条：运牌的传动件。21、面板支承架：四角上立柱起台面板的固定和支承作用。22、S5探测器：又称角定位光控，运牌链条运输牌中途限制光控。23、链条杆：安装在链条上，上部推运牌，下部套有白色反光器给S4、S5光控。反光发讯。24、撑杆：当台面板翻起时，撑住台面板，己便清洁麻将桌。25、承牌板：放置码好麻将牌的高级铝合金板。26、骰子按钮：掷骰子的按钮。27、连庄指示灯：共五个，一绿四红，显示连庄数、检测程序显示和故障显示。28、升降按钮：限制中心升降门升降时的按钮，正常理牌时按对角随意一枚，应急升时按二枚。检测时作启动按钮。29、S4探测器：又称零位光控，复位光控，牌理好后输送到打算送出牌位置的限制光控。30、挡位开关：亦称拨码开关，嬉戏规则的设定开关，设定在。时即进入检测程序。31、倒链开关：限制链条倒转的点动开关。按卜倒转放起即停。32、03电机：推升降架的动力电机。33、03限位开关：承牌板升至工作位置的限制开关，及升降架的停止开关。34、吸牌环：亦称磁环。35、主控板：全自动麻将桌的开关限制系统（详见附图）。36、07升降凸轮：在07电机的作用下按工作状态旋转，输出动力。37、升降扛杆：在升降凸轮的驱动卜.，升起或降卜.中心升降门。38、霍尔开关：霍尔元件组成的开关组、限制中心升降门升至上终点或降至下终点。麻将机工作原理机器通电，链条自动复位一周的工作设计原理。打开机器电源的第一动作是机头推牌器闭合，只有它闭合，槽行传感器才会全部打开接通信号，微处理器才能执行链条复位吩咐，链条电机起先运转，这时只有K4后复位传感器的信号电源开关打开。执行复位吩咐时，K1.K3.K5,槽行传感器，记数传感器以及限制盘的信号电源全部关闭，链条到位后，K4检测到链条上的白色套子，接通信号电源反馈给微处理器，这时才执行打开限制盘的信号电源。下一步按一下升降按钮，升降台升上吩咐执行指令，给升降电机限制开关，并让其闭合通电，升降电机运转升上,转盘、磁圈、输送带电机接通电源运转，同时K3传感器接通电源，再按一卜.升降限制按扭，执行个吩咐给微处理器，微处理器再给四个开牌台微动开关信号电压，执行升牌动作，升牌结束后，全部剩余传感器得到信号电源，机头推牌器退后，起先运转洗牌，洗好档位所指的墩数时，相应的12#传感器上的光头接通,然后芯片执行K2对射放电接通，再执行关闭K1.,槽行传感器推牌器终止推前闭合，关闭K3传感器信号电源，给链条电机供电链条起先走动，当推牌的链条杆走过时切断K2信号，这时，K1.,槽行传感器打开放电，推牌器退后，K3信号电源打开，起先下一步洗牌，以此来推，四行洗好后K4检测到信号停机灯亮。（一）机械部分机械部分故障和检修1、机器作牌速度偏慢超过80秒故障缘由：磁圈的位置不到位，转盘胶条脱落，三角块距离的调整，入牌器的调整，翻牌条的调整，隔磁板及转盘的凹凸调整，机头速度不正常，输送槽有杂物,洗牌弹簧不好用，转盘转速超前于磁圈。2、链条杆子卡在推牌板后面故障缘由：四方推牌杆的来回敏捷程度，四方压牌板上毛条是否脱落，拉伸弹簧是否已脱落或坏了微动开关不敏捷3、机头卡牌的故障缘由有：机头及输送槽的行程位置调整（一般机头挡牌板及输送槽之间的距离为麻将牌对角线1亳米为最大），槽形光耦性能不良，K1.机头传感瑞的感光距离偏长（4U光感的感应距离为IonIIn）,电机齿轮损坏，机头授牌器及道板不平。机头挡牌板及推牌板的位置调整，第一道班推牌滑块不敏捷退不到位，不锈刚压牌片过低。4、升牌台及桌面不平故障缘由有：胶垫没有放正确或升牌摇臂不垂直，螺丝松动，或者是挡牌铁板过高或过低，面板支架螺丝松动，而板变形。5、最终几颗牌洗不上来故障缘由：弹簧脱落或牌不好，没有磁，或者是磁圈电机位置的调整，翻牌磁铁磁性不好或是位置不好,磁圈和大盘是否同步,胶条脱落。6、洗在桌面上的牌不整齐，比较散乱故障缘由：运牌轨道的距离偏大，道板的整体螺丝松动。推牌滑块不太敏捷，升牌台升牌时有卡桌面现象。7、输送带轮骰发响故障缘由：输送轮骰柱子生锈造成，只需把轮子拆下来除去绣粉加油装上即可。8、输送带打滑跑偏故障缘由：输送带涨紧杆力度不够，这时可以把涨紧弹簧螺丝退出上到卜面一个螺孔或者换根弹簧即可解除；输送电机主动轮变形等。9、输送槽上面有时有翻牌的现象故障缘由：这种现象主要是磁圈及输送槽的凹凸位置调整，磁圈及输送槽上下位置为In1.1.n最佳，这时只需把磁圈小托轮垫片削减或者抬高输送槽即可。（留意：抬高输送槽时要留意输送槽前面及机头的凹凸远近距离）。10、中间限制托盘及桌面不平故障缘由：电控箱内升降盘凹凸调整螺丝松动，若螺丝没松就是面板变形造成。11、机头托牌架上牌不推或出现推单牌故障缘由：这主要是K1.机头传感器的凹凸位置调整和感应长短距离的调整不推牌主要有（I）K1.机头传感器太脏或坏了（2K1.距离偏远.出现推单牌时有（1）、K】传感器位置偏低造成（2）、方形光片有油或,槽行传感器方形光片距离偏近。（注：K1.的凹凸位置调整主要以第一颗牌的四分之三白色为标准，方形光片及槽形光耦的距离为（0.511un-1.mm）推单牌具体缘由见电路部分26题。12、机头不停运转故障缘由：检查槽形光耦是否被什么物品堵住，油类物质最为频繁，接插件是否插牢；主板限制出错。13、链条走不动故障缘由：】、链条电机本身力距不够2、压牌板压的太紧3、涨紧轮涨的太紧4、各转弯及运牌轨道间隙未调好5、麻将牌太脏6、小链条拉的太紧7、链条轨道中杂物8、链条杆弯曲挂到弯角拐角处9、4号道板末端处挡牌片螺丝松动，档牌片歪斜把链条杆卡住10、链条大齿盘不敏捷。14、作牌时出现16墩、18墩（老式的墩位记数）故障缘由：出现16墩可能是压牌板松或相应道板的链条杆套脏，出现18墩是墩位传感器感应不灵敏性能不好或者是槽形光耦及机头的位置偏近，方形光片有油污。15、链条杆断故障解除方法：先找到链条活接口，让它停在机头处位置，然后松开涨紧弹簧，拆开活接口，松开小链条（因为松开小链条便于拆装，松小链条时只需松开链条电机架固定的螺丝即可），这时候，链条便很轻松的机头处抽出来。安装时，要找准链条的正反方向安装。16、升牌台一而升不上或者不动作故障缘由：1、微动开关是否良好2、有可能是开牌台降不究竟或者台面布翘起，牌推过去时卡住还有下面可能有麻将或其他杂物3、升牌台稳耳卡在弯角的地方。在外界都正常的状况下不动作是程序限制出现问题。17、第一升牌台升上来，其他三个被卡住故障缘由：停机位置不对，主要是K4位置不对或者是链条套子脏间或检测不灵敏。18、升牌台升牌时不同步故障缘由：微动开关轮位置未调好：升牌台座及导向杆的关系未调好或小齿轮有螺丝松动等。19、升牌台颤抖或一端先到位一端后到位故障缘由：1、齿轮未调好，旋转臂不同步2、升牌台稳H遇到面板升牌高度未调好3、导向杆松等。20、升牌时发出响声故障缘由：1、推牌杆及前档板的间隙小发出撞击声2、推牌杆倾斜3、齿轮活动间隙太大，旋转臂及升牌台架之间的撞击声4、凸轮柱有生锈处5、牌及导板的摩擦声21、升牌时牌卡在面板上故障缘由：1、牌未推到位2、前挡板及面板之间的关系未调好或导板整体有移动。22、升牌台下降时有异响故障缘由：主要是挂钩遇到旋转臂发出的响声。23、升牌台靠一边故障缘由：升牌台整体松动或者是安装时外框螺丝拧得太紧把整个框架拉变形了（二）电路部分电路部分故障和检修1、K1.坏，机头不会推牌。2、K2坏，造成不分牌3、K3坏，洗牌做几墩就走起不到分行作用4、K4传感器坏，链条不能停机.5K5坏，输送槽内牌过多时，磁圈转盘不会停，噪音很大。6槽行传感器坏，打开电源机头会动作不停，假如进油机头动作不灵，有时会发卡7、12#坏，会造成不分牌。8、1保坏，墩位转换时不能用，当机内有做好的牌时，打开电源机器将卡牌。9、13#、14#坏，1档时不能用，无法转换墩数。10、打】7墩，出现18墩。故障缘由：12#传感器（墩位计数）位置不对或者槽形光耦方形光片间隙小。11、限制盘升起后方升牌台会自动升起故障缘由：主要是微动开关弹片调整不当12、限制板按扭坏将出现下列问题1、限制盘升不上2、骰子跳不停3升起后又降下去13、机器打开电源，电机可能会不按规则自动运转故障缘由：可能主板芯片程序错乱或晶振坏了。14、作牌间或出现多墩现象故障缘由：出现这一现象主要是因新电机在运转一段时间后电机的惯性距离增大，相对方形挡光片及槽形光耦间隙变小，有时候是间隙完全没有。链条走动及进牌速度的时间差，计数器出错。15、升牌台上下动作不停故障缘由：继电器或可限制硅被击穿；相应升降触点开关坏处于常闭状态，或是由干扰所致的。16、限制盘骰子不停跳或不跳故障缘由：按钮坏了或限制盘三极管坏了，11伏沟通电没有。17、在洗牌过程中机头不停推故障缘由：槽形光耦坏了，线接触不好或主板坏了18、当牌洗好一行以后，牌走过墩位传感器，机头推牌器才退后作牌故障缘由；这种现象般为K2传感器的灵敏度性能不好造成的。（老式有对射传感器）19、牌作好了灯不亮故障缘由：扁平线接触不良：限制盘灯坏。20、磁圈电机出现慢转或反转，没力气。故障缘由：是主线板固态继电器坏时，电机会出现慢转或者是打开电源就运转无法限制，出现没力气有时候是线插接件接触不良或电容坏了。21、限制盘不升降或不断升降故障缘由：不升降是限制盘按扭失灵或扁平线损坏或摆臂及轴承跳出，轴承螺丝掉了，电机坏了。不断升降是（1）升降电机触点开关损坏（2）触点开关线插接件接触不良（3）扁平线短路以坏（4）限制盘按钮短路（5）主板限制输出有问题（6）外界电源干扰信号太强所引起。22、链条电机出现受力反向运转现象或电机没有任何动作故障缘由：1、一般推断为电容坏2、插接件接触不良3、电机本身的故障23、打开电源，机曙不会自动复位，无蜂鸣声故障缘由：以上现象表现为机器没有输出供电，检查电源开关220V输出端电压,若没有，说明电源开关坏。假如有220伏电压，全部电机都不会动作，则推断是环形变压器坏或者是电源开关输出端到环形变压器的线断掉,小变压器有无8伏沟通.输出，开关电源有无5伏直流输出.24、打开电源蜂鸣响一下之后，不能复位，限制盘上各指示灯也亮，给人的感觉就是没电。故障缘由：首先人为的使机头处于闭合状态，再打开电源，若复位，说明是机头电机损坏或槽行传感器是有问题，假如正常，再测量环形变压器220v输入端电源有无电压，如有，就是环形变压器损坏掉，假如没有，再检测电源开关有没有输出电压，若有，说明是变压器到开关连接线处有断路处，若没有，说明电源开关损坏,换掉即可.25、自动断电分析故障缘由：关于自动断电首先检查电机接插件有无接触不良，220V电源开关供电处是否固定好，再检查转盘，下面的布线是否正确，尽量把光感应线及电机电源线分布捆扎布线。检查一切正常的状况卜.，这时要考虑到是不是原配件由性能不良引起的，这时可以干脆换掉电源开关。另一种自动断电，表现为每副牌作好升起时限制盘骰子灯会闪一下，或者是作牌中途骰子做庄灯会闪一下，这种现象可以断定为5v电源短路所造成，可检查扁平线是否短路，1】#、13#、14#道板传感器是否及推牌板干脆相擦，K2、12#光感的固定螺丝是否及其光感的焊接点干脆短路，限制盘骰子线圈焊接处是否有短路。26、分析推单牌的缘由故障缘由：1、首先要检查4#传感器的凹凸距离，般它感应第颗牌白色的四分之三位置为最佳，因为偏低时会使K1.产生二次感应所以推单牌。2、检查槽形光耦及方形光片的距离太近（一般距离为50丝一1亳米），因为太近时，限制电机的时候会产生一种误动作，使连机连贯动作，所以推单牌。3、检查电机的性能，惯性是否太大。4程序出现错乱限制时也会出现推单牌的现象。27、牌没有洗好就复位的现象及缘由的分析（1）、推单牌故障会给客户造成牌没有洗好就复位的现象，缘由分析见26题。（2）、洗牌中途自动断电造成，具体缘由分析见26题（3）、打17墩时出现16墩，缘由可能是压牌板松或相对应链条杆套脏所造成。（4）、K4传感器填坏或位置不对使K4看到长链条杆时感应。（5）、长链条杆子断掉一根。（6）、打花牌时也就是用1档时11#、12#、14#传感器坏掉或者位置不对时，不能很好的感应，赐予转换信号，所以也会出现牌没有洗好就复位的现象。28主板上的固态继电器限制电机运转弯角（分为内小、内大、外小、外大）晶振作用供应基准频率感应套及传感器的距离0.5厘米左右感应套脏了或位置不对会造成机器不复位或不分麻将机常见故障汇总麻将机故障及修理故障1：开机没有反应，电源指示灯不亮。处理方法：机器采纳3A的保险丝，检查保险丝是否烧掉和进电线路。故障2：开机时，四面的升牌板突然会自动下降而死机。处理方法：检查推升的霍尔磁控的距离是否标准。（2-3亳米）故障3：开机时，推头无法闭合。处理方法：检查K5K6双槽开关的位置是否标准。故障4：登牌有时会不正常，会停掉，断断续续。处理方法：检查K4光控灵敏度是否正常。故障5：骰子按钮有效，但电机不转。处理方法：检查骰子盘的微动小电机是否脱落。故障6：开机链条停不下来。处理方法：检查链条光控K14和白色塑料套是否到位。故障7：升牌板降不到位，麻将推不出来。处理方法：检查拉钩是否断裂，升降孔是否缺油。故障8：上牌有碰擦。处理方法：调整挡板和面板的平行度即可。故障9：机器中间的骰了操作盘升不起来。处理方法：打开电器箱后，检查升降电机上的法兰螺丝是否脱落。故障10：麻将牌的反面也能够洗上来。处理方法：检查洗牌磁圈上的磁块是否有贴反的。故障11：四面的升降板有时会和桌面不平。处理方法：检查升降板两边的塑料头是否断裂，并检查升降板下面的摇臂是否垂直。故障12：链条电机只能顺转，不能倒转。处理方法：检查主板上的电机接线是否有松动或接触不良。故障13：开机时推头不停的推动。处理方法：检查K5K6双槽开关是否被油渗透过或位置不正确。故障14：叠牌口处常常会卡牌或牌会竖起来。处理方法：适当调整皮带出口和小托牌板的间距。故障15：机器工作当中，三面正常升牌，间或有一面升牌没有反应。处理方法：检查电机的插头是否有接触不良的现象，也可以更换启动电容在试机。故障16：麻将牌走到拐角处会卡死。处理方法：调整升降板上的小挡板和推牌板及拐角的距离。故障17：锌条在拉牌过程中，突然会停掉。处理方法：检查链条光控的旁边（链条和链轮）是否有白色异物存在。故障18：中间的操作盘会自动上下。处理方法：打开电器箱，检查K1K2磁控感应的插线是否正常或更换K1K2后试机。故障现象：中心升降门升到最高点及最底点均应停。若升降不停或无升降，则说明故障存在。解决方案：（1）霍尔开关是否好？<2）磁块极性错？（3）螺钉是否松脱？<4）扛杆是否偏移？（5）是否有卡住的死点？故障现象：四方承牌板连续工作，停止时承牌板应停至工作上位。假如没有停在工作位，表明有故障。解决方案：（1）检查相应的03限位开关<2）检查相应的03限位凸轮（3）检查相应的插芯限位开关可用一模似盘检杳，该模似盘外径比常盘小0.5,V型槽浅0.8,该盘能正常升降03开关就不会出问题。故障现象：洗牌盘及磁环应转动，当启动未转或转转停停故障存在。解决方案：(I)插芯是否有问题？<2)电机电容是否接错，坏？(3)电机接线是否接错？(4)洗牌盘是否擦铁圈？(5)洗牌盘是否遇到异物？(6)、磁环是否按装精确。注：磁环左右导轮不应卡住磁环，应当略松，以保证张紧轮为驱动轮供应足够摩擦力(7)、磁环及导轨是否有吸住现象？(8)、张紧轮按装是否精确？(9)、磁环或转盘是否变形？(10)、主控板是否出错？故障现象：检测04部件输送带倒转是否正常，若没有倒转则说明有故障。解决方案：<1)检查插芯是否合格(2)电机电容是否接错？<3)电机接线是否有破损？(4)是否有卡住现象？(5)张紧轴是否正常？故障现象：(M部件输送带正转，拦住S6光控输送带停止工作。解决方案：(1)检查S6是否合格、牢靠？<2)同3处理方法。故障现象检测O1.部件推牌复位、每启动次01转动，推牌头应停在最前端，当推牌头反复来回或不动时则说明故障。同时四方坐庄灯闪耀报警。解决方案：<1）检查S23插件是否牢靠。（2）检查S23方型遮光片位置是否精确（3）（即转动01,推牌头至前端时，S3光控及方型遮光片应有Imm以上的间隙。（4）检查电机、电容是否损坏。故障现象：链条复位位置精确。启动链条电机相应链条杆行到光控处复位停止。若到S4光控处不停则视为故障。解决方案：（1）检查S4光控器件是否牢靠？<2）检查链条杆反射套是有效？注：（指反射的上下位置和相对距离）故障现象：检查链条角定位是否有效。启动后链条运转，相应链条杆行到S5光控时应停。若没停，则存在故障。解决方案：（1）、检查S5光控器件是否牢靠（2）、检查相应链条杆反射套是否有效故障现象：检查01直推机构上的S1.光控及双光控中的S2光控是否正常？启动后，用牌或白纸挡一下光控，叠推机构应正常工作一次，当不工作或连续工作判为故障。解决方案：（1）检查SI光控元件。<2）检查S2光控元件。（3）检查光控插件。<4）检查线路中是否有开路或断路。3 .槽型光控（S2、3）是否坏掉。4 .更换主板（123不能解决时）以上都不能解决时，更换电脑板芯片机头不停运转故障缘由：检查槽形光耦是否被什么物品堵住，油类物质最为频繁，接插件是否插牢：主板限制出错。1、电源开关:开启及关闭麻将桌电源。2、保险丝：当短路或过载时熔断而起爱护作用3、标牌.：公司特定平安标记。4、开关板：开关的安装板5、S1.探测器：俗称计数光控，探测来牌的光控。6、O1.电机：又称叠推电机，O1.部件的动力电机。7、推牌器：叠推电机横向直线输出，将，言好的牌推入轨道。8、双光控：亦称S23,对应于扇形遮光和方型遮光片的光控组件。9、复位开关在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态，则保持原状态。留意：不影响坐庄状态。10、拾牌输送带：输送牌的平皮带在程序设定和S6光控限制作停止和输送牌前置输送构件。11、S6探测器：当接到皮带上牌满信号，延时限制磁环和洗牌盘停止和输送麻将牌。12、洗牌盘：装牌的容器和搅牌的主要部件。13、复位指示灯：当麻将桌打算理牌程序的指示灯该灯亮时即可进入正常理牌程序。4K开牌板H升牌时有卡桌面现象三、如承牌板上升不到位：1调整限位开关压板的位置.，使K升牌板完全升起后，再释放限位开关;四、R升牌板及桌面不平：1胶垫没有放正确，2升牌小摇臂不垂直，螺丝松动，3挡牌铁板过高或过低，4面板支架螺丝松动，面板变形。五、K升牌板一面升不上或者不动作：1微动开关是否良好，2有可能是升牌台降不究竟或者台面布翘起，牌推过去时卡住，3卜.面可能有麻将或其他杂物，K升牌板工稳耳卡在弯角的地方六、K升牌板W颤抖或端先到位端后到位：1齿轮未调好，2小摇臂不同步，3K升牌板稳耳遇到面板，4升牌高度未调好，5导向杆松。七、升牌时发出响声：1 K推牌板1及前档板的间隙小发出撞击声，2 K推牌板X倾斜，3 齿轮活动间隙太大，4 旋转臂及升牌台架之间的掷击声，5 凸轮柱有生锈处，2、机器理牌时变更数码开关的状态，会产生理牌结束后的牌数及嬉戏方法规定的不一样，属于正常状况。这是因为理牌过程中变更数码开关的状态，其变更后的参数将在下次理牌时才能起作用。要变更嬉戏规则的状态，应在理牌指示灯亮时进行；3、光线照耀或折射S2上时，会产生多牌；4、光电传感器S2。3未安装到位或不良：5、机电组件电机不良，工作时抖动，转速不正常或安装不到位：6、因操作失谩造成程序出错，此时只需切断电源，重新开机即可。十二、电机工作不正常：I、机电组件电机不工作：检查S1.信号是否太弱，调整S1.上的电位器使其动作；2、链条组件电机堵转：检查链条杆是否卡住，S2是否正常，如链条杆卡住的话可利用倒转按钮使链条倒转解除故障；3、倒转电机工作不正常：检查倒转按钮是否良好、导线有无开裂、脱线；换限制板或电机；4、电机不转：检查电机插头接触是否良好，导线有无开裂。进步推断可外接220V电压单测电机的运转状况。如电机运转正常则问题大多出在主控板上，应由专业人员对主控板进行检查十三、洗牌盘不转：光电传感器S6前有反光物遮挡。十四、电机转向错误：电容不良或电机出现错误十五、断电操作后多（缺）牌：在理牌过程中出现断电，然后在上电造成多（缺）牌。机器对操作过程中的麻将牌背面上的贴面层是带有磁性，正面没有，牌在个倾斜的园盘上随盘转动,牌上升到高处时，有磁性那面的牌被困盘上方铁环片吸往，并随环片转动送至一条槽由拨杆推走，正面没有磁性的牌则接着在盘上转动，槽上的牌被，替成双层后由推杆按数安排送往四面。圆盘上有一条小弹簧把牌翻拨，使正面的牌翻向下，以磁面对上而被铁环吸住，直到最终全部的牌都被送到槽上带走。四面的牌够数后，由人操纵电钮，牌下面的托板将四面尚好的牌送出台面。麻将牌桌里面有五个电动机带动转盘和链条（链条上有推杆）转动，并由电子芯片自动限制。另外，还有“色”子、传动定位等限制电路，由专用芯片限制。厂家品牌不同电路略有差异。此款适合于：大丰，豪爵，万顺，山本，雀旺，三禾，松乐，上友，新岛，琦隆,奥田，大虎，人雨，中贵，旭昌，东方，希贵，明希，大昌消遣，森盟，佐田，鑫丰，京运，雀能，鑫雀旺，金雀，宁兴，雀灵，棋惠，友情，居fi,中意，。欢迎来探讨和试用电脑板的故障分析机头故障：1 .多牌和少牌：其缘由之一是电脑板的程序问题（缘由是在程序里没有做好对多牌少牌产生做出合理的比较）；其二是机头在按装的时候的位置不精确。2 .机头卡牌：电脑板缘由之是在看牌的传感器还没看到牌，机头就推了（传感器的问题）：其次是第一个牌已经到位且其次个牌已经下来，机头才起先推牌（传感器的问题），第三是机头上的存牌器到的相应位置不精确（是程序上的问题和机械上的缘由）。二.链条故障1 .走过头：电脑板上的故障缘由之一是零位和等待的传感器没有感应到链条杆上的标记应当查一下（K3和K4的位置和其性能是否完好，还有可能是在程序里没有做好推断），2 .链条倒转，然后出现顶牌三.程序乱掉1.突然多墩数和少墩数：缘由之一是拨码开关的接触不好（可通过检查换和更换拨码开关来修好），缘由之二是电脑板的抗干扰性能不好（主要是静电的因素,这要和电脑板的供应商联系和询问）缘由之三是本身在程序里有些缺陷（可通过更换打过补钉的新程序来实现）。四.升降不停升降1.缘由之一是骰子盘上的升降按钮短路了（查骰子盘上的按钮），缘由之二是升降上的传感器故障或升降上的线有故障（查K8和线），缘由三是磁体的位置变更掉了，传感器没感应到（查K8）,五.骰子不转1.缘由之一是骰子盘的小电机坏了，缘由之二是电脑芯片或限制板有故障（检查限制板）六.四方升降不停地转缘由是：输出部分的可控硅或继电器的限制电源没有。七.要让己经做好的牌升起来，但有一方或几方不起来缘由是：四方的传感器的位置没调整好或12V的电源太低。八 .指示灯亮但按任何按键多没用缘由是程序上的缺陷或抗干扰的实力不行。九 .不明不白的突然死机缘由是程序上的缺陷或抗干扰的实力不行。十.指示灯不亮，按任何按键多没用缘由是主板上没有5V和12V的工作电源，应当检查（）。十一.输送上的牌出现追尾缘由是在程序上没加停顿十二.大盘不停地转缘由是：限制大盘的可控硅或继电器有问题，应检查（）这路限制上的可控硅或继电器十三.链条不停地转缘由是：限制链条的可控硅或维电器有问题，应检查（）这路限制上的可控硅或继电器卜四.主板上的指示等亮，但电机不工作缘由在主板上，是：在主板的输出部分的可控硅或继电器没有电。十五.牌没做完机器就显示做好了缘由是：程序受到干扰或者程序本身就有缺陷十六.机器始终理牌，直到在轨道上的牌顶死走不动。缘由是：K2上的记数传感器的故障或机械上的位置不精确。故障现象故障缘由解决方法机头卡牌（连庄显示红灯叠推A的传感器的灵调整叠推A（4号线）的灵1亮）敏度太高敏度牌到但登牌器不动作（连庄及推A坏或灵敏度太调整及推A（4号线）的灵2显示红灯亮）低敏度或更换费推A叠推A对第一个牌的调整叠推A（4号线）的高3 推单张感应时间太长度4 墩位记数不准方型挡片不能完全调整叠推B（5号线）的位171819202122232425262728不起作用骰子电机或按钮故骰子电机不转更换骰子电机或按钮障骰子电机常转按钮短路更换按钮四方推升相对应的调整或更换相对应的传感推升不能归位（2个绿灯传感器没感应到信器号推升电机常动或不动（2个四方推升相对应的更换相对应的继电器绿灯）限制部分出现故障继电器的工作电压使主板的输入电压不低于推升有时不同步太低沟通IOV大盘电机的限制部更换大盘电机的限制部分开机大盘常转分出现故障的可控硅（电机9号线）调整或更换堵牌光控（3号线）理牌过程大盘及输送多正堵牌光控故障转不停大盘电机的限制部更换大盘电机的限制部分大盘只能正转或反转分出现故障的继电器（电机9号线）理牌过程中大盘有正转但大盘电机的限制部调整或更换堵牌光控（3号无反转分出现故障线）或继电器大盘不转大盘电机出现故障更换大盘电机大盘电机出现故障更换大盘电机，检查主板的大盘转速变慢或电网电压低输入电压（10号线）输送电机限制部分更换输送电机的可控硅（电开机后输送常动的故障机8号线）开始运转洗牌，洗好档位所指的墩数时，相应的12物专感器上的光头接通，然后芯片执行K2对射放电接通，再执行关闭K1.,槽行传感器推牌器终止推前闭合，关闭K3传感器信号电源，给链条电机供电链条起先走动，当推牌的链条杆走过时切断K2信号，这时，K1.,槽行传感器打开放电，推牌器退后，K3信号电源打开，起先下一步洗牌，以此来推，四行洗好后K4检测到信号停机灯亮。麻将机常见故障汇总（一）机械部分K机器作牌速度偏慢超过80秒故障缘由：磁圈的位置不到位，转盘胶条脱落，三角块距离的调整，入牌器的调整，翻牌条的调整，隔磁板及转盘的凹凸调整，机头速度不正常，输送槽有杂物,洗牌弹簧不好用，转盘转速超前于磁圈。2、链条杆子卡在推牌板后面故障缘由：四方推牌杆的来回敏捷程度，四方压牌板上毛条是否脱落，拉伸弹簧是否已脱落或坏了微动开关不敏捷3、机头卡牌的故障缘由有：机头及输送槽的行程位置调整（一般机头挡牌板及输送槽之间的距离为麻将牌对角线1亳米为最大），槽形光耦性能不良，K1.机头传感器的感光距离偏长（4#光感的感应距离为Ion1.in）,电机齿轮损坏，机头登牌器及道板不平。机头挡牌板及推牌板的位置调整，第一道班推牌滑块不敏捷退不到位，不锈刚压牌片过低。4、升牌台及桌面不平故障缘由有：胶垫没有放正确或升牌摇臂不垂直，螺丝松动，或者是挡牌铁板过高或过低，面板支架螺丝松动，面板变形。5、最终儿颗牌洗不上来故障缘由：弹簧脱落或牌不好，没有磁，或者是磁圈电机位置的调整，翻牌磁铁磁性不好或是位置不好,磁圈和大盘是否同步,胶条脱落。6、洗在桌面上的牌不整齐，比较散乱故障缘由：运牌轨道的距离偏大，道板的整体螺丝松动。推牌滑块不太敏捷，升牌台升牌时有卜桌面现象。7、输送带轮骰发响故障缘由：输送轮骰柱子生锈造成，只需把轮子拆下来除去绣粉加油装上即可。8、输送带打滑跑偏故障缘由：输送带涨紧杆力度不够，这时可以把涨紧弹簧螺丝退出上到下面一个螺孔或者换根弹簧即可解除；输送电机主动轮变形等。9、输送槽上面有时有翻牌的现象故障缘由：这种现象主要是磁圈及输送槽的凹凸位置调整，磁圈及输送槽上下位置为Irnm最佳，这时只需把磁圈小托轮垫片削减或者抬高输送槽即可。（留意：抬高输送槽时要留意输送槽前面及机头的凹凸远近距离）。10、中间限制托盘及桌面不平故障缘由：电控箱内升降盘凹凸调整螺丝松动，若螺丝没松就是面板变形造成。11、机头托牌架上牌不推或出现推单牌故障缘由：这主要是K1.机头传感器的凹凸位置调整和感应长短距离的调整不推牌主要有（I）K1.机头传感器太脏或坏了（2）K1.距离偏远.出现推单牌时有（I）.K1.传感器位置偏低造成（2）、方形光片有油或,槽行传感器方形光片距离偏近。（注：K1.的凹凸位置调整主要以第一颗牌的四分之三白色为标准，方形光片及槽形光耦的距离为（0.511un-1.11m）推单牌具体缘由见电路部分26题。12、机头不停运转故障缘由：检查槽形光耦是否被什么物品堵住，油类物质最为频繁，接插件是否插牢；主板限制出错。13、链条走不动故障缘由：1、链条电机本身力距不够2、压牌板压的太紧3、涨紧轮涨的太紧4、各转弯及运牌轨道间隙未调好5、麻将牌太脏6、小链条拉的太紧7、链条轨道中杂物8、链条杆弯曲挂到弯角拐角处9、4号道板末端处挡牌片螺丝松动，档牌片歪斜把锥条杆卡住10、链条大齿盘不敏捷。14、作牌时出现16墩、18墩（老式的墩位记数）故障缘由：出现16墩可能是压牌板松或相应道板的链条杆套脏，出现18墩是墩位传感器感应不灵敏性能不好或者是槽形光耦及机头的位置偏近，方形光片有油污。15、链条杆断故障解除方法：先找到链条活接口,让它停在机头处位置，然后松开涨紧弹簧，拆开活接口，松开小链条（因为松开小链条便于拆装，松小链条时只需松开链条电机架固定的螺丝即可），这时候，链条便很轻松的机头处抽出来。安装时，要找准链条的正反方向安装。16、升牌台一面升不上或者不动作故障缘由：1、微动开关是否良好2、有可能是开牌台降不窕竟或者台面布翘起，牌推过去时卜住还有下面可能有麻将或其他杂物3、升牌台稳耳卡在弯角的地方。在外界都正常的状况下不动作是程序限制出现问题。17、第一升牌台升上来，其他三个被卡住故障缘由：停机位置不对，主要是K4位置不对或者是链条套子脏间或检测不灵敏。1、K1.坏，机头不会推牌。2、K2坏，造成不分牌3、K3坏，洗牌做儿墩就走起不到分行作用4、K4传感器坏，链条不能停机.5K5坏，输送槽内牌过多时，磁圈转盘不会停，噪音很大。6槽行传感器坏，打开电源机头会动作不停，假如进油机头动作不灵，有时会发卡7、12#坏,会造成不分牌。8、11*坏，墩位转换时不能用，当机内有做好的牌时，打开电源机器将卡牌。9、13#、14#坏，1档时不能用，无法转换墩数。10、打17墩，出现18墩。故障缘由：12#传感器（墩位计数）位置不对或者槽形光耦方形光片间隙小。11、限制盘升起后方升牌台会自动升起故障缘由：主要是微动开关弹片调整不当12、限制板按扭坏将出现下列问题1、限制盘升不上2、骰子跳不停3升起后又降下去13、机器打开电源，电机可能会不按规则自动运转故障缘由：可能主板芯片程序错乱或晶振坏了。14、作牌间或出现多墩现象故障缘由：出现这一现象主要是因新电机在运转一段时间后电机的惯性距离增大，相对方形挡光片及槽形光耦间隙变小，有时候是间隙完全没有。链条走动及进牌速度的时间差，计数器出错。15、升牌台上下动作不停故障缘由：继电器或可限制硅被击穿：相应升降触点开关坏处于常闭状态，或是由干扰所致的。16、限制盘骰子不停跳或不跳故障缘由：按钮坏了或限制盘三极管坏了，11伏沟通也没有。17、在洗牌过程中机头不停推故障缘由：槽形光耦坏了，线接触不好或主
