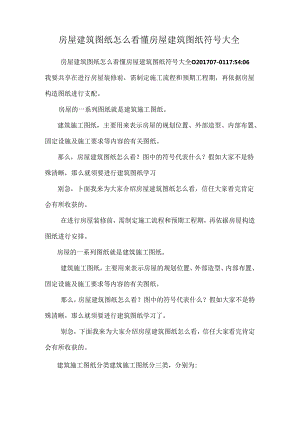

房屋建筑图纸怎么看懂房屋建筑图纸符号大全房屋建筑图纸怎么看懂房屋建筑图纸符号大全O201707-0117:54:06我要共享在进行房屋装修前，需制定施工流程和预期工程期，再依据房屋构造图纸进行支配。房屋的一系列图纸就是建筑施工图纸。建筑施工图纸，主要用来表示房屋的规划位置、外部造型、内部布置、固定设施及施工要求等内容的有关图纸。那么，房屋建筑图纸怎么看？图中的符号代表什么？假如大家不是特殊清晰，那么就须要进行建筑图纸学习别急，卜面我来为大家介绍房屋建筑图纸怎么看，信任大家看完肯定会有所收获的。在进行房屋装修前，需制定施工流程和预期工程期，再依据房屋构造图纸进行安排。房屋的一系列图纸就是建筑施工图纸。建筑施工图纸，主要用来表示房屋的规划位置、外部造型、内部布置、固定设施及施工要求等内容的有关图纸。那么，房屋建筑图纸怎么看？图中的符号代表什么？假如大家不是特殊清晰，那么就须要进行建筑图纸学习了。别急，下面我来为大家介绍房屋建筑图纸怎么看，信任大家看完肯定会有所收获的。建筑施工图纸分类建筑施工图纸分三类，分别为:建筑施工图、结构施工图、设备施工图。1、建筑施工图，包括：建筑总平面图、建筑立面图和建筑详图。2、结构施工图，包括：基础平面图，屋盖结构布置图，柱、梁、板配筋图，结构构件图或表，以及必要的详图。3、设备施工图，包括：采暖施工图、电气施工图和给排水施工图。建筑图纸符号大全1、定位轴线及其编号在施工图中，凡是承重构件，应画出定位轴线，并编号位置。据规定：定位轴线采纳细点画线表。轴线编号圆圈用细实线，宜径为8mm,详图上为IOmmo轴线编号写在圆圈内。水平方向编号采纳阿拉伯数字，从左向右依次编写。垂直编号，用大写拉丁字母自下而上顺次编写。对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字依次编写。2、标高符号在平面图、剖而图上，用标高符号表示某部位高度。标高符号以细实线绘制，标高符号的尖端应指至被标注的高度,尖端可向下或向上。3、索引符号与详图符号按规定:圆和引出线均以细实线绘制，圆直径IOmm。引出线对准圆心，圆内过圆心画一水平线，上半圆用数字注明编号，下半圆用数字注明图纸号。详图符号用粗实线圆绘制,直径14mmo详图与被索引图样同在一张纸，应用阿拉伯数字注明。4、指北针指北针用细实线绘制，圆直径24mm指针尖为北向，指针尾部宽3mm0需用大直径绘指北针时，指针尾部宽为直径的1/8o5、在建筑设计图中1表示是梁、11表示是连续梁、q1.表示圈梁、j1.表示基础梁、t1.表示是梯梁、d1.表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、C表示是窗。(M)是汉语拼音的缩写，后面的数字是排列的序号，除了这个门(M),窗(C),还有别的，如：防火窗(FHC-I或FH-D»门联窗(V1.CT),推拉门(T1.MT),凸窗(TC-I),高窗(GC)等等，M就是门，C就是窗，后面数字代表类型。依据习惯不一样，表示方法也不相同：梁(D、柱（三）、柱架梁(K1.)、框架柱(KZ)、构造柱(GZZ)、梯柱(TZ),梯板，压顶，压顶圈梁、踏步等等。假如是现浇的前边加一(X)。房屋建筑图纸怎么看一、熟识拟建工程的功能图纸到手后,了解工程的功能，比如：车间或办公楼，商场或宿舍，联想基本尺寸和装修，例如：厕所地面贴地砖，厕所、阳台楼地面标高会低几厘米；车间尺寸要满意生产须要，特殊是设备安装。最终识读建筑说明，熟识工程装修状况。二、熟识、审查工程平面尺寸施工平面图有三道尺寸：1.细部尺寸，2.轴线间尺寸，3.总尺寸。第一道尺寸之和是否等于其次道尺寸、其次道尺寸之和是否等于第三道尺寸。识读工程平面图尺寸，先识建施平面图，再识本层结施平而图,最终识水电空调安装、其次次装修施工图，检查是否一样。熟识本层平面尺寸后，审查是否满意运用要求，例如：检查房间平面布置是否便利运用、采光通风是否良好等。检查有无不一样的地方。三、熟识、审查工程立面尺寸建施图有正立面图、剖立面图、楼梯剖面图，建施平面图、结施平面图上，标有木层标高；梁表中,有梁表面标高；基础大样图，有标高注明。通过施工图，可掌握立面尺寸。正立面图有三道尺寸，1.窗台、门窗高度等细部尺寸，2、层高尺寸，并标有标高，3、总高度。审查方法与审查平面各道尺寸一样。检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最终与水电空调安装、设备工艺、其次次装修施工图相结合，检查建筑高度是否满意功能须要。四、检查施工图中简单出错的地方有无出错】、检查女儿墙碎压顶的坡向是否朝内。2、检查砖墙下有梁否。3、结构平面中的梁，在梁表中是否全标出了配筋状况。4、检查主梁的高度有无低于次梁高度的状况。5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方,若有，需验第。6、当梁与剪力墙同始终线布置时，检查有无梁的宽度超过墙的厚度。7、当梁支承在剪力墙和柱边时，检查梁中心线是否与轴线平行,检查梁宽有无突出墙，若有，应提交设计处理。8、检查梁的受力是否满意要求，采纳带肋的螺纹钢筋时，由于工人在加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上21mm肋厚。9、检杳室内露台门上是否有雨蓬，检查雨蓬中心是否与上门的中心线重合。10、当设计要求与施工验收规范有无不同。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求，同一截面钢筋搭接而积不得超过50%o11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相冲突之处。12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。五、审查原施工图有无可改进的地方1、从有利于工程施工的角度提出改进施工图看法2、从有利于建筑工程质量方面，提出修改施工图看法。3、从有利于建筑美观方面提出改善施工图编辑总结：以上就是房屋建筑图纸怎么看房屋建筑图纸符号大全的相关学问介绍，希望能够帮助到有这方面需求的挚友们！如需了解更多相关资讯，请接着关注我们网站，后续将呈现更多精彩内容。您也可以上齐家商城购买你心仪的产品哦！
