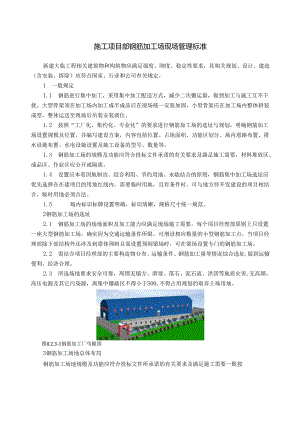

施工项目部钢筋加工场现场管理标准.docx

施工项目部钢筋加工场现场管理标准新建大临工程相关建筑物和构筑物应满足强度、刚度、稳定性要求，其相关规划、设计、建造（含安装、拆除）应符合国家、行业和公司有关规定。1 一般规定1.1 钢筋进行集中加工，采用集中加工配送方式，减少二次搬运量，做到加工与施工互不干扰。大型骨架须在加工场内加工成半成品后在现场统一安装加固，小型骨架应在加工场内整体拼装成型，整体运送至现场后吊装安装就位。1.2 按照“工厂化、集约化、专业化”的要求进行钢筋加工场的选址与规划，明确钢筋加工场设置规模及位置，并编写建设方案，内容包括位置、占地面积、功能区划分、场内道路布置、排水设施布置、水电设施设置及施工设备的型号、数量等。1.3 钢筋加工场的规模及功能应符合投标文件承诺的有关要求及满足施工需要，材料堆放区、成品区、作业区应分开或隔离。1.4 设置应本着因地制宜、综合利用、节约用地、永临结合的原则，钢筋集中加工场选址应优先选择在在建项目的用地红线内。需要临时用地，且有条件时，可与地方待开发建设的项目相结合，临时用地必须合法。1.5 场内标识标牌设置明确，标识清晰，规格尺寸统一规范。2钢筋加工场的选址2.1 钢筋加工场的场地面积及加工能力应满足现场施工需要。每个项目经理部原则上只设置一座大型钢筋加工场，确实因为交通运输条件所限，可增设相应数量的小型钢筋加工点。当项目经理部除下部结构外还涉及到梁体预制且需设置预制梁场时，可在梁场设置专门的钢筋加工场。2.2 需结合项目经理部的主要构造物分布、运输条件、钢筋加工量等情况综合选址,做到运输便利、经济合理。2.3 所选场地要求安全可靠，周围无塌方、滑坡、落石、泥石流、洪涝等地质灾害,无高频、高压电源及其它污染源，离集中爆破区不得小于500,不得占用规划的取弃土场用地。图8.2.3-1钢筋加工厂鸟瞰图3钢筋加工场地总体布局钢筋加工场地规模及功能应符合投标文件所承诺的有关要求及满足施工需要一般按方钢楝条沿横向等间距铺设，且每根楝条纵向通长连接，并与弧形拱架焊接加固，方钢楝条顶部满铺彩钢瓦，并与方钢采用钾钉钾固。固定式钢筋棚净空高度一般为6,当加工场内设置专用龙门吊时可根据实际情况适当调整净空高度。固定式钢筋棚结构示意图如下：图8.4-2钢筋加工棚立面图4.2 移动式钢筋棚移动式钢筋棚主体结构由滑动轨道、滑动滚轮装置、钢管立柱、弧形拱架、方钢楝条、彩钢瓦等组成。钢管立柱横向间距较配套的固定式钢筋棚立柱间距各内收0.5,纵向间距与固定式钢管立柱一致，纵向相邻立柱在离地面40和80处各焊接一根直径27直径48纵向钢管，中间加以上下炫杆以保证底部滑动装置的整体性。移动式钢筋棚屋顶结构与固定式基本一致，但其屋顶高度必须控制在固定式钢筋棚净空高度以下，移动式钢筋棚净空高度一般为34o移动式钢筋加工棚结构示意图如下：图8.4-3移动钢筋棚立面图图8.4-4移动钢筋棚侧面图钢翻屋丽标高H2的管立标高HI钢筋-面标高：O5钢筋加工场相关配套设施5.1场地处理钢筋加工场的作业区和场内道路全部采用20碎硬化，各功能区混凝土厚度为10o当钢筋加工场内设置车行道时，车行道宽度一般不大于3.5,混凝土厚度为20o原地表基础软弱时可采取挖除、换填等方式予以加强处理。钢筋加工场应作硬化处理并做好散水，钢筋加工场排水设计做到中心高、四周低，排水坡度不小于1.5。场面硬化丁醐棚中心线1 /二颍潞¾g¾¾宓承湫制N排水沟Ip三¾三o1._J车行道硬化/图8.5-1钢筋加工棚场地硬化大样图1.2 原材料存放支墩原材料存放区设置了为2020（高宽）的20混凝土支墩，支墩顶高出硬化地面20o在钢筋存放区内的支墩设置分隔柱对不同型号钢筋分类存放，分隔桩采用14槽钢，外露高度一般在100左右，横向间距为1.5,分隔桩表面涂刷宽度10黑黄相间的油漆。盘条钢筋存放区嫁纹钢筋存放区图8.5-2原材料存放支墩平面布置图150NX1.50150图8.5-3钢筋存放支墩隔离柱示意图1.3 其它配套设施（1）钢筋加工棚可设围挡，围挡高宜为2o（2）场内应设置专用废料回收池，一般采用M7.5砂浆砖砌，M1.O砂浆抹面，废料回收池大小需根据工作量具体确定。（3）钢筋加工场四周设置专用排水沟，排水沟净空尺寸为3030（高宽），两侧采用厚度12的M7.5砂浆砖砌，迎水面一侧采用砂浆抹面，沟底采用5厚的15混凝土或M1.O砂浆铺底。30图8.5-4排水沟大样图（4）数控钢筋笼滚焊机：制作精度高、质量好。图8.5-5数控钢筋笼滚焊机（5）数控钢筋弯箍机：操作简单、反应速度快、定位精度高。图8.4-1O数控钢筋笼滚焊机6临时用电6.1 场内施工用电应规范管理，各作业区用电回路应分开设置，加设短路器和漏电保护器。6.2 用电线路全部埋设地下，设置两级漏电保护，在配电箱与开关箱分别设置漏电保护器，确保用电安全。6.3 配电箱内多路配电设置标志，配电箱设置门、锁以及防雨措施。铁壳开关箱接地，确保所有用电设备完整、无破损，性能良好。6.4 使用安装带有触电的插座时，触电保护器要做到定期的试验，确保性能可靠，严禁使用铜丝、铁丝等金属代替保险丝。6.5 严禁在一个开关上连接多台电动设备。6.6 照明设施应加设网罩防护。6.7 固定电力设备设置警告标示。6.8 配电箱、开关箱应装设在干燥通风及常温的场所，周围应有两个人同时工作的空间，周围不得堆放任何有碍操作，维修的物品。7标识牌1.1 加工场内醒目位置应设置标识标牌，并在下料加工区内悬挂管段内加工对象的钢筋下料结构尺寸大样图。1.2 焊接、切割场所应设置禁止标志、警告标志。木工加工区应设置禁止标志。安全通道应设置禁止标志。使用氧气、乙焕等易燃易爆场所应设置禁止标志和明示标志。加工场出入口和场内应设置禁止标志和警告标志。消防器材放置场所应设置提示标志。各作业区应设置分区标识牌。7 .3机械设备应悬挂安全操作规程和设备标志牌及维修检查记录。7.1 各种原材料、半成品或成品应按其检验状态与结果、使用部位等进行标识。7.2 加工制作区应悬挂各号钢筋的大样设计图，标明尺寸、部位，确保下料及加工准确。8钢筋加工场验收7.3 施工单位根据钢筋加工相关要求、技术指南、本标段的实施性施工组织设计、钢筋加工场建设方案及本管理细则的相关规定对建成后的钢筋加工场进行自验，验收合格后填写钢筋加工场验收申请表，报请监理单位验收。8 .2监理单位根据钢筋加工的相关验收标准、规范、施工单位报送的并通过批准的实施性施工组织设计以及本管理细则的相关规定对钢筋加工场进行过程管理、组织验收，验收合格后报建设单位相关部门检查验收。9 .3建设单位组织对钢筋加工场进行验收。验收不合格的，整改后，报建设单位重新验收，验收合格后方可投入使用。10 4验收用表见本细则附件。钢筋加工场验收资料附表附件1XX铁路钢筋加工场验收资料（*标*钢筋加工场）-*标段项目部年月日XX铁路钢筋加工场验收申请表项目名称：施工标段：致：（项目监理机构）：我单位承建*号钢筋加工场已经按照标准化钢筋加工场建设完成，并自建合格，（简单介绍钢筋加工场情况）请予以审批。承包单位（章）：技术负责人：项目负责人：年月日监理单位意见：监理单位（章）：负责人：年月日建设单位意见：建设单位（章）：负责人：年月日注：本表一式3份，承包单位1份，监理单位1份，建设单位1份钢筋加工场检查验收表建设项目：标段：标段钢筋加工场名称：序号项目检查内容检查标准检查情况备注1内业资料1.钢筋加工场建设方案是否合理，内容是否齐全主控项2.质保、安全、环保管理制度及组织机构是否齐全一般项3.特种作业人员登记台账是否完备一般项2场地建设1.选址合理，便于原材料运入和成品运往工地，场区面积满足加工场的使用要求一般项2.采用封闭式管理，场区建围墙或围挡，设单位名牌主控项3.钢筋场场地和行车道路必须进行混凝土硬化，并满足重载车辆通行要求主控项4.道路畅通，排水无阻，设有垃圾箱一般项5.办公、生活用房与加工区域严格分开，不相互干扰，配备灭火器材及消防设施。一般项3人员1.所有人员都必须通过技术、安全交底后才能上岗作业，交底有记录主控项2.施工、管理人员必须着装统一，安全帽颜色符合公司规定一般项3.管理人员工作期间必须佩戴工作证，工作证内容和颜色符合公司规定一般项4.特种作业人员是否持证上岗主控项4设备1.各种施工机械应建立台帐，有不定期维护保养记录主控项2.钢筋拉伸、切断、弯曲、焊接等机械设备齐全，状态良好，铭牌清楚一般项3.所有机械设备均有安全操作规程一般项5物资材料1.钢筋存放设置支垫主控项2.大宗材料，码方成垛，分类堆放主控项3.钢筋加工及原材料、半成品和成品存放应明确分区，各种标识、图牌符合规定一般项4.材料的品种规格数量等标志标识铭牌齐全、标识清楚一般项6文明施工1.施工现场设置平面图、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌主控项2.易发生机械伤害的区域、场地出入口设置禁止和警示标志。钢筋场出入口悬挂“施工重地，闲人免进”的禁止标志主控项3.所有工序作业和材料存放均应在场棚内，场棚结构应安全牢固，面积满足使用需要一般项4.”一机一箱一闸一漏”主控项5.配电箱内多路配电应有标记，配电箱应有门、有锁、有防雨措施，铁壳开关箱必须接地；严禁在一个开关上连接多台电动设备主控项6.动力和照明线必须分开架设主控项7.钢筋加工，采用先进工艺进行下料和绑扎，流水作业，用定型模具加工，在钢筋台座上安装绑扎一般项5.食堂面积满足人员就餐要求，有防“四害”和通风、保暖措施，水泥地面，锅台四周贴瓷砖一般项序号项目检查内容检查标准检查情况备注6.宿舍要牢固、美观，房间净空高度应不低于2.6米，夏季有消暑，冬季有保暖，宿舍内悬挂治安、卫生、防火等管理制度一般项注：检查项目中主控项目必须全部合格，一般项目必须80%及以上验收项目一次性合格。监理单位：建设单位：验收负责人：日期:年月日
