水轮发电机励磁机及永磁机安装单元工程质量评定表.docx

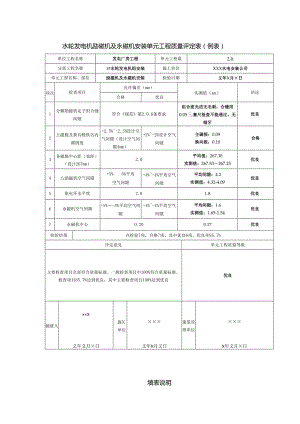

水轮发电机励磁机及永磁机安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量2.It分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位励磁机及永磁机安装检验日期义年X月×日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1分瓣励磁机定子组合缝间隙符合规范第2.0.6条要求组合面光洁无毛刺，合缝用0.05三,塞尺检查不能通过。无错牙优良2主磁极及换向极铁芯内圆圆度+2.5%-2.5%设计空气间隙（设计空气间隙4mm）+2%-2%设计空气间隙主磁极：0.09换向极：0.10合格3各磁极中心距（弦距）（设计267mm）2.0平均值：267.30实测值：267.53267.25优良4励磁机空气间隙+5%5%平均空气间隙+4%-4%平均空气间隙平均间隙：4.2实测值：4.32-4.09优良5集电环水平度2.01.8优良6永磁机空气间隙+5%-5%平均空气间隙+4%-4%平均空气间隙平均间隙：1.6实测值：1.65-1.54优良7永磁机中心0.200.17优良检验结果共检验7项，合格7项，其中优良6项，优良率85.7%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目85.7%达到优良，其中主要检查项目100%达到优良优良测量人××X义年义月×日施X单位×××义年X月义日建监设理单位×××X年义月×日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组的励磁机及永磁机安装为一个单元工程。2.单元工程量，填写本单元工程励磁机及永磁机安装量（t）。3.名项目的检验方法如下。项次检查项目检验方法说明1分励磁机定子组合量问隙用塞尺检查2主磁极及换向极铁芯内圈圆度挂钢琴线用测杆检查各半径与平均半径之差，等分8点测。3各磁极中心距（弦距）用钢卷尺检查4励磁机空气间隙用塞尺检查5集电环水平度用方形水平仪检查6永磁机空气间隙用塞尺检查7永磁机中心用百分表检查4.GB856488水轮发电机组安装技术规范。第2.0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05mm塞尺检查，不能通过;允许有局部间隙，用O.1Omm塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.10mm。5 .设计值按设计图填写，并将设计值用“（”'标明。实测值填写实际测量值。6 .合格项目数，指达到合格及以上质量标准的项目个数。7 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目实测点有90%及其以上符合要求，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准（其中主要检查项目必须达到优良标准）。
