框架结构大楼施组组织设计方案【一份十分经典的专业资料打灯笼都找不到的好资料】.docx

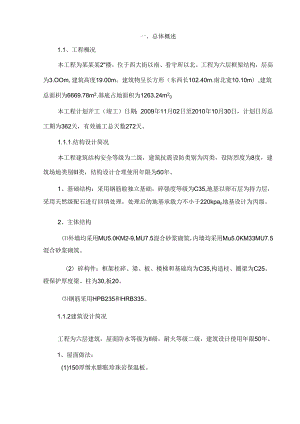

一、总体概述1.1、工程概况本工程为某某某2"楼，位于西大街以南、看守所以北。工程为六层框架结构，层高为3.OOm,建筑高度19.00m。建筑物呈长方形（东西长102.40m.南北宽10.10m）,建筑总面枳为6669.78m2.基底占地面积为1263.24m20本工程计划开工（竣工）日期：2009年11月02日至2010年10月30日，计划日历总工期为362天，有效施工总天数272天。1.1.1.结构设计简况本工程建筑结构安全等级为二级，建筑抗震设防类别为丙类，设防烈度为8度，建筑场地类别III类，结构设计合理使用年限为50年。1、基础结构：采用钢筋睑独立基础，碎强度等级为C35,地基以卵石层为持力层，采用天然级配石进行回填处理，处理后的地基承载力不小于220kpan地基设计为丙级。2、主体结构外墙均采用MU5.0KM2-9,MU7.5混合砂浆砌筑，内墙均采用Mu5.0KM33MU7.5混合砂浆砌筑。（2）碎构件：框架柱碎、梁、板、楼梯和基础均为C35,构造柱、圈梁为C25。磴保护厚度梁、柱为30,板20。钢筋采用HPB235和HRB335。1.1.2建筑设计简况工程为六层建筑，屋面防水等级为II级，耐火等级二级，建筑设计使用年限50年。1、屋面做法：(1)150厚憎水膨胀珍珠岩保温板。(2)20厚1:3水泥砂浆找平层。(3)4厚SBS聚酯胎卷材(细砂)覆面2、地面做法:(1)扇、卫生间地而为防滑地砖。(2)楼梯踏步为水泥地面。(3)其余地面做法：采用800X800铺地砖地面。3、内墙面做法：(1)厨、卫间内墙为面砖墙面。(2)其它为水泥砂浆墙面，白色。4、外墙面做法：水泥砂浆抹面，喷(刷)溶剂型涂饰涂料。5、顶棚做法:为水泥砂浆顶棚，板底刷乳胶漆。6、门窗门：内门填充夹板门、进户门为金属防盗门、管道井为防火门。窗：80塑钢窗。7、室外工程：混凝土散水，水泥砂浆面层，宽1500mm。1.2、 施工条件及工程特点1.2.1 施工条件1、本工程位于某某某西大街以南、看守所以北，华庄大道边，施工场地地形平坦，地基土质均匀，无地下水等不良地质现象，表土以下550Cm达到设计持力层。2、采用塔式起重机、井架、卷扬机、睑搅拌机、砂浆搅拌机、振动器、钢筋加工机械等。3、采用光面竹胶板模板、钢管脚手架。4、中、小型标准构件均由华亭地区构件加工厂生产供应。中、小型非标准构件在现场预制生产。华亭地区构件厂加工的构件，可沿城市道路运至现场，运距约5公里。5、施工用水、电均由城市供水、供电网保证供应。6、施工需要的地方性材料如砂石均由邻县崇信县铜城砂石场运至现场，运距约35公里，材料及运输工具需用量，均能按要求保证供应。7、施匚中各工程劳动力需用量，均能按需要由公司调配。8、施工现场已三通一平。9、除普工可招收部分临时工外，技术工种工人由公司抽调配齐。1.2、 2工程特点根据本工程特点，本工程按分部可分为：地基及基础分部工程、主体结构分部工程、建筑屋面分部工程、装饰装修分部工程和建筑给水、排水及采暖分部工程和建筑电气共六大分部，其中主体工程结构为关键，涉及到浇捣框架柱、浇捣框架梁、浇捣现板、砌砖墙及搭脚手架等工程，特别需要注意框架柱、梁及现板的浇筑，这为主导工程，也是技术关键问题。1.3、 施工总目标1. 3.1质量目标工程质量达到国家的质量检验评定标准的合格等级。1.3.2安全目标实现“四无”、“两控制”。实现“四无”即：无人身伤亡事故、无重大交通责任事故、无火灾事故、无爆炸伤害事故。实现“两控制”即：职工重伤频率控制在0.4$以下，轻伤频率控制在2.5%以下。1.3. 3工期目标安排210天完成本匚程所包含的全部工作内容，满足合同约定中的.1：期要求。1.3.4文明及环保施工目标(1)严格执行环法有关规定，肃视环境保护，不破坏可视范围内景观，不污染环境。(2)加强精神文明建设，文明施工，做到工地整洁，卫生、创文明施工样板工地。二、主要施工方法、技术措施2.1、施工方案根据本工程特点，按照沉降缝将工程划分三个阶段、六个分部工程：按照“先地下、后地上，先主体、后围护，先结构、后装修”的程序组织并进行交叉作业。计划主体分两步申请主体验收，完成四层主体后，第一步验收1至3层主体，并组织抹灰工进场作业，进入装饰装修作业；待工程封顶后再申请验收4至6层主体，届时完成了1至3层抹灰，可进入4至6层抹灰。2. 1.1施工段的划分根据本工程结构特点与施工流水的需要除按自然结构层分层外，每层分为三个施工段，做到均衡而连续施工。第一施工段：轴；第二施工段：轴：第三施工段：轴。2. 1.2施工程序及施工顺序1、地基与基础工程本工程基础为柱下独立基础，基础施工作业时，为避免基坑暴晒过久和防止雨水冲刷及塌方，采用流水作业方式，其施工顺序为：场地平整一放线一基坑土方开挖一基坑钎探一基坑验收一现浇混凝上垫层一基础弹线一基础钢筋绑扎一柱了插筋固定一钢筋验收一支边模浇混凝土一养护混凝±-基础梁的施工一基础结构验收一基础回填土及内外墙放线。2、主体结构工程本工程为框架结构，柱、梁、板均现浇，围护外墙为370厚墙。在同一层中，现浇钢筋混凝土框架柱、梁、板、楼梯采用的施工顺序为：放线一绑扎框架柱子钢筋一验筋一支柱模板一浇筑混凝土拆模一支梁、板、楼梯模板一孔梁、板、楼梯钢筋及验筋一浇筑梁、板、楼梯混凝土混凝土养护T拆模一至上一层结构循环施工（中间穿插进行围护墙砌筑）一结构封顶。3、屋面工程层面施工顺序：清扫干净钢筋碎屋面板表面-150厚憎水膨胀珍珠岩保温板一20厚1:3水泥砂浆找平层一刷基层处理剂一遍一4厚SBS聚酯胎卷材(细砂)覆面防水卷材。4、装饰工程在主体工程完成四层后，申请验收13层合格后，组织抹灰班进场，工程即可进入装修阶段。六层封顶后，二次申请46层主体。本工程为六层，采用双排钢管外脚手架，其施工流向：室外装饰自上而下，室内装饰自下水平向上。施工顺序：先室内，后室外。装修应结合楼面施工，采用立体交叉的方法施工，并采用平行流水作业方式。为确保工程质量，先施工样板间，对各项工程的质量要求明确化、样板化，强调选料严格，做到面平、角正、线直。(1)楼地面(陶瓷地砖地面)施工顺序：弹划水平线一冲筋一刷素水泥浆一施工结合层一块料铺贴一灌缝一养护。(2)内墙装修顺序：结构处理一弹线找方一做门窗口等的阳角护角、灰饼及冲筋一墙面抹灰一蜡面刮腻子、刷乳胶漆一地面清理T插入楼地面施工f装门窗扇一油漆。(3)天棚装饰：混凝土板底表面先用钢丝清刷，然后天棚抹灰，其它工序施工同内墙。(4)外墙装饰：外墙采用涂料，自上而下，其施工顺序为：基层处理一打底搓平一弹线合格一墙面刷喷防水涂料二遍。2.2施工技术措施2.2.1施工测量放线1、基础施工基础施工时，根据平面图，将柱基纵横轴线投测到地面上，并根据基础图，进行基础放线，标出基础挖土边线。圆钉50X50X600太机2、楼层施工小ms俨J田为保证其垂直度，采用线锤来进行控制点的竖向传递。主要步骤如下：首层结构完成后，借助布设的平面控制网，符控制轴线投到首层结构面上并采用经纬仪复核各轴线交点坐标，当确定各坐标准确无误后，布设线锤控制点。线锤控制点布设的原则是既能够满足精度要求，平面上两点义能够通视，而且在立面上尽量避开梁柱等主要承重构件。当施工具体楼层的混凝土浇注完毕时，分别在首层线锤控制点上架设好线锤，将控制点传递到施工层，作好标记，然后在接受点上分别架设仪器，投出控制线，借助控制线分别量测出各条轴线。放完线后要进行臼检并作好记录。3、标高控制首先根据甲方提供的基准点，引测出建筑物的土000,然后将基准标高标注在不易沉降的固定物体上，以此来控制建筑物的标高。在引测水准点的过程中要进行闭合验算，最后平差。当建筑物施工到二层以上部分时还应在建筑物四个大角作出+1OOm的基准标高。楼层的标高控制，采用经检测过的50米钢尺，逐层向上传递，即用钢尺在底层+1.OOm的起始标高线垂直向上量至施工层，并根此标高在施工层上测设出该楼层高0.5m的水平线。为了保证标高传递的精度，防止误差的积累，各层的标高线应由同一起始标高线向上宜接量取，当高差超过一个整尺长时，则在该层用水准仪精确的测设第二起始标高线，作为继续向上传递的基准。在每次施工平台浇注碎前，待平台上的大部分施工人员散去后（避免工人走动导致仪器的晃动），将自动安平水准仪架设在稳定的平台上，进行抄平工作，在柱的主筋上用红色油漆画出该楼层碎面高05m的水平控制点，以此作为浇注过程中总面标高控制的依据。2. 2.2沉降观测由于沉降观测是周期性较长的测量项目，所以各项工作都应本着长期性和耐久性的原原则进行。沉降观测的基准点和观测点是判定建筑物沉降变化的依据，设置应满足牢固和长久保存的需要，以便日后跟踪观测。本工程利用场地附近的城市水准点引测本工程沉降观测水准点。沉降观赛点平11a布置图1:2水泥砂浆/f沉降观测点型式2.2. 3脚手架工程本工程采用双排扣件式钢管脚手架。223.1搭设要求(D外脚手架搭设前，必须将凹填土严格分层夯实，沿建筑物外围浇捣2m宽、100mm厚的C1.O素碎垫层，在脚手架外侧挖抡浅排水沟排除雨水。立杆底部应加设长2m、宽20Omm、厚50mm的木垫板，木垫板垂直于墙面放置。(2)立杆横向间距1.2m,纵向间距1.4m。立杆的接长应采用对接，相邻立杆的接头位置应错开布置在不同的步距内，错开距离N50cn立杆接头与相近大横杆的距离不宜大于步距的1/3。立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。立杆的垂直偏差应不大于架高的1/300,且不大于50mm。(3)大横杆步距为1.5m,大横杆的接长采用对接，上卜横杆的接长位置应错开布置在不同的立杆纵距中，相距2500mm,大横杆接头与相邻立建物品工程创文明工地平凉市华设建筑安装公司第二项目部-杆的距离不大T纵距的1/3.同一排大横杆的水平偏差不大于该面脚手架总U-立杆现曲为13Jn1.2立仟横距为1.2m1.>-剪力增设贸间距为IMih理堵杆垂直间距为17口h步距为1.2tn外脚手架搭设即F架工程I、探作人员要定期或Mi旧体检,发现有不应登岛的加是不得从事高空作业，产禁新不登恶作业.泉作不得穿插粕或燃灰粕.所需的村科VH1.先准任好.工J1.械在工乂袋内,2、高空作业应付隼昧的立足处，井必须视尺体情上配列.防护拦网，操作员必须靡好安全府.并挂拿在稳网的构件上，6U犯F架坎地用a«ti其墙杆技挂图长度的度250,且不大于50mm0(4)小横杆贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1根。在任何情况下，均不得拆除贴近立杆的小横杆。建精AA工程创文明工地平;*市华Kit筑安装公司第二项H部-IQ-(5)剪刀撑在每个角面必须设两组，间距为1215m,呈450600交叉搭设。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，其中间应增加24个扣结点，保证相邻扣结点之间杆段的长细比W60°(6)连墙件按三步三跨设置，宜靠近主节点设置，偏离主节点的距离不应大于30On1.mC(7)水平斜拉杆设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。(8)护栏和挡脚板在铺脚手板的操作层上必须设两道护栏和挡脚板。上栏杆高度NI.2m,且栏杆间净空高度W500mm°挡脚板可用加设一道距脚手板面02-0.3m的低栏杆代替。栏杆和挡脚扳应设在外排立杆的内侧。(9)安全网外架采用立网全封闭，即脚手架外表面从上到下满挂密目式安全网，首层施工层及其以下每隔IOm应用干网封闭，施工层脚手架内立杆与建筑物之间应封闭。(10)建筑首层的交通口、运输道和人员经常运动处应采用钢管扣件搭设防护棚，顶部用双层竹脚手板中间夹垫一层油毡。顶棚与支撑支架绑扎连结，支架结构必须安全稳固。2.2.3.2搭设程序按施工设计放线，铺设垫板，标定立杆位置T放置纵向扫地杆一自角部依次向两边竖立秆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并与立杆固定(固定立杆底端前，应吊线确保立杆垂直)，每边竖起34根立杆后，随即装设第一步大横杆和小横杆(靠近立杆并与大横杆扣接固定)，校正立杆垂直和大横杆水平使其符合要求后，按4060Nm力矩拧紧扣件螺栓，形成构架的起始段按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检杳一遍构架质量和地基情况，确保构架质量满足设计和规范要求设置连墙件(或加抛撵)一按第一步架的作业程序和要求搭设第二步、第三步一随搭设进程及时设置连墙件和剪刀掉(滞后不得超过2步)一装设作业层间小横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护、封闭措施。2.2.3.3安全事项(D内排钢管与建筑物外轮廓之间的距离宜为2030cm。(2)注意杆件的搭设顺序。(3)在铺设脚手板的操作层上必须设防护栏杆和踢脚板，栏杆高度1.2mO(4)及时与结构拉结或采用临时支持，以确保搭设过程中的安全。(5)拧紧扣件的力度要适当，扭矩宜为4060Nm°(6)有变形的杆件和不合格扣件不得使用。(7)随时矫正杆件垂直和水平偏差，避免偏差过大。(8)没有完成的脚手架，在每日收工时，定要采取加固措施确保架于稳定，以免发生意外。2.Z3.4双排架与墙体的拉结设置连墙体，每四跨三步设置一个，梅花型布置，使脚于架与墙体保持垂直。采用埋件连接或内撑拉杆连接方式，尽量连接在横杆处，接点设两根水平斜杆，开口朝墙外侧。2.23.涉除要求(D划出工作区标志，地面设围栏和警戒标志，并派专人看守，禁止一切非操作人员进入。(2)严格遵守拆除顺序，逐层由上而下进行，严禁上下同时作业，后绑者先拆，先绑者后拆，一般是先拆栏杆、脚手板、剪刀撑，而后拆小横杆、大横杆、立杆等。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。(3)在拆除过程中，凡已松开连接的杆配件应及时拆除运走，避免误扶和误莫已松脱连接的杆件。拆下的杆配件应传递到地面或集中扎紧后吊下，严禁向下抛掷。(4)当脚手架拆至下部最后一根钢管的高度(约56m时)，应先在适当位置搭临时抛撑加固后，再拆除连墙件。(5)在拆除过程中，应统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先告知对方，以防坠落。禁止单人进行拆除较重杆件等危险性的作业。(6)运至地而的构配件应按规定及时检修与保养并按品种、规格随时码堆存放，置于干燥通风处，防止锈蚀。2. 2.4基础工程2.24.1土方工程(I)清除地上及地下障碍物主(如地下管线、树木等)，进行场地平整。(2)采用人工开挖基础到设计深度，经核定符合设计要求后，再用人工清底，不得扰动基上。(3)在基础施工过程中，为了防止地表水流入基坑，在基坑上口四周做好土堤，坑底如有积水，要做集水坑用水泵抽出坑外排水管道。(4)在挖土时要密切配合测量放线，防止超挖，少挖现象。基础清底完毕后，及时申请建设单位，由建设单位组织设计、质监、地勘、监理等单位验收，合格后立即组织级配石回填，回填至设计标高-3.900时，巾请检测中心进行静载试验，当承载力达到220KPa后，进行混凝土垫层施工。(5)做好土方平衡计算，征求建设单位意见，需回填部分土方尽量不外运，等按要求回填后，才把多余的十方运到建设单位指定的弃土点，以节约投资。2.24.箧础钢筋工程(1)钢筋半成品在现场加工、绑扎、减少二次运输，且方便工人按料单清料。(2)基础混凝土垫层完成后进行投点放线工作，并弹出基础网筋及柱子位置，经核准无误后作为绑扎固定钢筋的位置依据。(3)柱子插筋用箍筋固定在基础钢筋的网上，并按轴线固定在模板上，混凝土基础面上至少要有三道箍筋绑好，以防振捣时偏位。(4)钢筋绑扎完成后，垫好相应保护层厚度的高标号水泥砂浆垫块，以严格控制好钢筋的保护层厚度及钢筋相对位置。(5)基础完工后，要根据程序组织验收隐蔽工作，并做好记录。2.2.4.3基础模板工程基础模板采用钢模，装模时，一是要按结构尺寸进行组装，确保结构检查，符合设计要求后，办理隐蔽验收手续后方可浇灌混凝上。(2)柱钢筋绑扎绑扎柱子钢筋时，先搭一个临时架子，用来固定钢筋用，等绑扎好了，吊垂立后与底板钢筋点焊，保证其位置的固定，以免下步施下时，造成位移或变形。柱子钢筋碎保护层均用1:2水泥砂浆垫块绑在柱子主筋外侧，沿坚向1000错开绑扎，垫块厚度同保护层厚度。柱竖向618'4>25粗钢筋的组立接长，均采用电渣压力焊接，计划投入ZDH-36型全自动电渣压力焊机两台，实行一机五头连续轮番作业。(3)梁、板钢筋绑扎梁板钢筋绑扎时，应在模板上进行编号、画线，标注梁板钢筋的用料规格、编号及间距，然后对号绑扎。本工程梁、柱接头钢筋密集，要求模板工程必须与之配合好。钢筋绑扎时，应注意各构件钢筋绑扎穿铺顺序，特别是主次梁穿插，及时绑扎主次梁的加固箍筋，否则必须用开口箍加电焊的方法进行补救。若梁高大于75Omm.则先装边侧模，待钢筋绑扎完经检查无误，再封装另边侧模，梁板钢筋绑扎完毕后，应注意按设计要求预埋好各专业工种预埋件和预留洞，利用点焊或绑扎来保证预埋件的位置准确。框架打点处柱箍筋绑扎采用分层套箍法：先计算自纵梁底筋、横梁底筋、腰筋至梁上部钢筋各层间柱箍筋的只数，在梁模上方的垫木上铺设纵梁底筋(如纵横梁底标高相同，则放横梁底筋)，再逐层交替套柱箍筋和放纵梁上方钢筋，绑扎纵梁钢筋骨架，穿横梁钢筋并绑扎骨架，校正后，纵横梁钢筋骨架与柱箍筋同时入模(柱箍筋保护层厚度不宜偏小，以免增建精H工Pd创文明工地平京市华W建笊安装公E第二项Ha1.-25-(4)成品保护1.墙体的拉结钢筋，抗废构造柱钢筋，砌破墙体拉结钢筋及各种预埋件，各种预埋管线等，均应注意保护，严禁任意拆改或损坏。2 .砂浆稠度应适宜，砌成操作时应防止砂浆流淌弄脏墙面。3 .在支构造柱及圈梁模板时，应防止碰撞已砌结完成的墙体。4 .砖过梁底部的模板，应在灰缝砂浆强度达到设计规定的50%以上时，方可拆除。5 .雨季施工收工时，应覆盖砌体，以防雨水冲刷。6 .落地砂浆及镶砖应及时清除，保持施工场地清净，以免影响下道工序施工。7 .手推车应平稳行驶，防止碰撞墙体。8、不得用空心砖做脚手架的支撑，拆除脚手架时应注意保护墙体和门窗口角。2. 2.6屋面防水工程3. 2.6.1找平层施工1、找平层施工时要先将基层表面清理干净，并洒水湿润:迂精品工科创文明工地平原市中应北筑安装公司第一项目淙-35-(5)对照中心线(十字线)在结合层面上弹上面砖块料控制线(靠墙一行面块料与墙边距离应保持一致，一般纵横每五块面料设置一度控制线)。(6)根据控制线先铺贴好左右鸵边基准行的块料，以后根据基准行山内向外挂线逐行铺贴。(7)用水泥膏(约23mm厚)满涂块料背面，对准挂线及缝子，将块料铺贴上，用小木锤着力敲击至平整。挤出的的水泥旁及时清干净(缝子比砖面凹Imm为宜)。(9)灌缝：待粘贴水泥膏凝固后，用白水泥、颜料(色泽根据面料颜色调配)填平缝(过大缝要拌细砂填灌)，用锯未(木糠)、棉丝将表面擦干净至不留残灰为止。(10)养护：施工完成后，在地面上铺设一层木屑，自然养护两天，其间不得在地面上施工。4. 2,7.2内墙面贴瓷砖1、材料选定(D瓷砖的品种、规格、花色按设计规定，并应有产品合格证。(2)瓷砖的吸水率不得大于1O%,砖表面平整方正，厚度一致，不得有缺楞、掉角和断裂等缺陷。如遇规格复杂，色差悬殊时，应逐块量度挑选分类存放使用。2、施工工艺(1)选砖:面砖一般按Imm差距分类选出若干个规格，选好后根据墙柱面积，房b、将给水干管、试压泵等临时用的试压管道接在回水总干管上，并向系统内灌水、待系境灌满水并将管道系统内的空气排净后（放风门或放气阀流出水为止），关闭放气阀；C、操作试压泵进行升压，升压过程中应注意检查管道、管件及配件是否有渗漏处，如渗漏严重应停止打压，并且降压后进行修理、换垫、拧紧等工作：d、系统无渗漏后，打压并升压到试验压力，停泵检查，并观察压力表，要求10分钟内压降不超过002MPa,即为合格。（七）冲洗系统投入使用前必须冲洗，冲洗前招管道上安装的流量孔板、滤网、温度计、调节阀及恒温阀等拆除，待冲洗合格后再装上。热水管道供回水管用清水冲洗，冲洗时以系统能达到的最大压力和流量进行，直到出水口水色和透明度与入水口目测一致为合格。3、冲洗后泻水。（八）管道防腐和保温当设计无要求时，应按以下做法：D管道明装：二丹二银（二道防锈漆，二道面漆）2）暗装：二丹（二道防锈漆）3）潮湿房间明装：二丹二银4）采暖管道敷设在吊顶内、易冻的过厅、楼梯间及非采暖间均应做保温。5）穿越壁橱、吊柜内采暖管道均应采取保温措施，保温材料由设计人均压环的安装根据设计要求在楼层达到13层之后为避免楼层防恻雷击需要每三层设置一道均乐环，均压环利用墙体或顶板的钢筋搭接焊接成闭合环路，并且于防雷接地引下线可靠焊接。13层以上金属门窗及构件等需要与均压环连接。配管工程本工程全部采用热镀锌钢管，钢管要求壁厚均匀、焊缝均匀、无劈裂、砂眼、毛刺和凹扁现象。进场线管必须有厂家提供产品检验报告及合格证。预埋暗配管按如下工艺流程进行熟悉图纸一选管T线盒定位一切管一铿口一按使用场所进行管与管的连接一配合上建施工逐层段预埋管T管与管、管与盒子连接一封口胶密封=绑扎。电战线管的预埋强、弱电进、出户管的做法：这些管都敷设在室外地坪以下，管子敷设重点要解决好防水问题，防止地下水渗入室内，具体做法见下图：目的是为配电箱接地用，钢管的跨接地线叮预留接地扁钢焊接时配电箱油漆不会烧变色。上图中活装开孔板也是在配电箱加工厂制作，板上的管孔在现场根据管的直径与根数用匹配的开孔模具开孔。管子与线槽的连接做法见下图：电线管必须接地（PE）可匏。遇到下列情况之一时，电线管中间增设接线盒，接线盒位置要使r穿线：D管长度每超过30米，无弯曲。2）管长度每超过节20米，有个弯曲。3）管长超过去时15米，有二个弯曲。4）管长超过8米，有三个弯曲钢管预埋时的注意事项DSC25以卜钢管煨弯M采用冷煨弯，SC25以上钢管采用煨器预制加工，线管弯曲处没有折皱、和裂缝，弯扁度不大于管外径的1质,弯曲半径2管外径的6倍2）为了工程质量的保证，理入楼板内及墙壁内的管路，确保管线的保护层不小于是15mm。3）管之间连接采用套丝用管箍连接，管口应对准在管箍的中心，用试运行。3.8有漏电保护装置的线路均应作漏电模拟动作试验。配电箱安装4.1施工程序4.2配电箱检查验收配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范要求。4.3配电箱安装4.3.1配电箱应安装在安全、干燥、易操作的场所，安装高度严格按照设计图纸的要求进行，在同一建筑物内，同类箱的向度应一致，允许偏差为Iomrm4.3.2配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。PE线不允许利用盒、箱体串接.4.3.3配电箱主配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。4.3.4导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈连接，应加装压线端子（有压线孔者除外）。如必须穿孔压接时，多股线应搪锡后再压接，不得减少导线股数。4.3.5配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。4.3.6配电箱上的母线应套上有黄（A相），绿（B相），红（C相），黑（D相）等颜色带，双色线为保护地线（黄绿，也称PE线）。43.7配电箱上电器、仪表应牢固、平正、整洁、间距均匀，铜端子无松动，启闭灵活，零部件齐全.4. 4弹线定位根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位，通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。4.4. 1铁架固定配电箱（明配落地式）将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。煨弯时用角尺5. 2.1材料要求各种型号规格的灯具及开关、插期必须符合设计要求和国家标准规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。所有的灯具和开关、插理均应有产品合格证。安装灯具所需的支吊架必须根据灯具的重量选用相应规格的镀锌材料。施工机具配备齐全，已对各班组进行过技术交底。5. 2.2施工方法a灯具安装本工程有各种规格型号的灯具，包括荧光灯、疏散指示灯、出口指示灯、标志牌、吸顶灯等。根据灯具的形式及安装部位的不同，灯具的安装方式共分为以下几种：嵌入式安装、吸顶式安装、壁挂式安装、吊链式安装等。D灯具检查灯具的型号规格符合设计要求。各种标志灯的指示方向正确无误：应急灯必须灵敏可推。2）嵌入式灯具安装按照设计图纸，配合装饰工程的吊顶施工确定灯位。在吊顶板上开灯位孔洞时，应先在灯具中心点位置钻一小洞，再根据灯具边框尺寸，扩大吊顶板眼孔，使灯具边框能盖好吊顶孔洞。轻型灯具直接固定在吊顶龙骨上，超过3kg的灯具需要设置灯具吊杆，吊杆采用8的镀锌圆钢丝杆（支架型式现场确定）。3）吸顶式灯具安装根据设计图确定出灯具的位置，将灯具紧贴建筑物顶板表面，使灯体完全遮盖住灯头盒，并用张管螺栓将灯具予以固定。在电源线进入灯具进线孔处应套上塑料胶管以保护导线。如果灯具安装在吊顶上，则用自攻螺栓将灯体固定在龙骨上。4）3kg以上的灯具，必须有专门的支吊架，且支吊架安装牢固可靠。导线进入照明器具的绝缘保护良好，不伤线芯，连接牢固紧密且留有适当余贵。5）通电试亮灯具安装完毕且各条支路的绝缘电阻摇测合格后，方能进行通电试亮工作，通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否相对应，如发现问题必须先断电，然后查找原因进行修更。通电运行24小时无异常现象,即可进行竣工验收。建精品工程创文明工地平流加华及建筑安装公司第二项目部-1-6）开关、插座的面板并列安装时，高度差允许为05mm,同场所开美，插座的高度允许偏差为5m11,面板的垂直允许偏差0.5画。.电气调试首先，根据图纸检查设备、元件、各动力线与操作线的规格及各元件的接点容量、行程与接触情况，校对各设备原件与端子板之间以及它们相互之间的连线应符合设计要求。山于各种电机和盘箱之间的主回路必须在通电前进行次校对。需进行耐压试验的设备，在耐压前后均应检查其绝缘电阻。在调整试验时，除作好原始记蚊外，应随即进行审核判断，对可疑之处复查，以便得出正确结论，调试试验工作完后、应有完整的试验记录，对原设计有修改之处应予注明。三、主要设备人员专业构成3.1主要设备构成3.1.1主要机具设备及检测设备拟投入的主要施工机械设备表-¥京市华腹建筑安装公司第:项I1.部序号机械或设备名称型号规格数量国别产地制造年份额定功率(KW)生产能力用于施工部位挖掘机1.,C2003日本01/1M,土方汽车5T10中国98-03/良土方C装载机Z1.G502中国02/皆土方推土机12。型1中国99良土方拌和机750型2中国0230KW良钢筋碎电子计量器T-20002中国0222.5KW良钢筋险拌和机400型1中国997.5KW14钢筋碎£砂输送泵HBT-501中国0050KW良碎结构C*钢筋切断机GQ1.O2中国983KW良钢筋碎IC钢筋弯曲机GW1.o2中国993KW钢筋碎11钢筋对焊机UN1.-1002中国98100KVA良钢筋碎12交流弧焊机BX61602中国9635KV良钢筋舱等13交流弧焊机BX6-3152中国9724KVA良钢筋碎14型材切割机13G4002中国003.3KW良钢筋碎15木工圆锯机MJ1042中国973KW良钢筋磴Ifc木工刨板机MB5042中国994KW良钢筋碎17木工刨床MB1062中国997.5KI良钢筋碎101插入建动机ZX506中国091.IKW钢筋磴Ig平板蔑动器B-I1.6中国091.IKW良钢筋碎2C灰浆搅拌机HJ3752中国093KW建筑物21物料提升机SSE100A1中国097.5KI良建筑物22水泵2-3寸15中国97-023.OKW良基坑23机动翻斗车4中国00/良24人力翻斗车30中国03/R25发电机组3中国02150KN皆26轻型井点6自制017.5KW良基坑、槽21压路机25t1中国01/良土方、路基28汽吊Y-251中国00/良安装2S锚灯2国063.5KW良3C塔机QTZ31.51中国07良垂直、水平供应冷位小出价同等要求组织1.和物资城场.健访关出厂41»文ft、自检合格否?>-门匕合格”>I校监合格.<fti工程物资送场投验费<三Ji1.*te二磕竺I枇准任用IIttttff1.I柏助进场报验时校填报：H的坡进场报8&）.并改划以下资料：出厂质Si证明文tiSttIRftWi过场Mi报告成松泰（信般记洪）；等.六、安全生产文明施工保证措施1 .1安全保证措施1、安全目标及承诺：本工程安全方针：“安全第一、预防为主”。本工程的安全目标是：杜绝人身重大伤亡事故、行车、交通、火灾、机械设备事故发生，实现安全生产。2、建立以项目经理为组长的安全检查小组，实行安全检查制度，并做平Jftm华电建故安装公司第二项口部-S9-布置，灯泡不得大于60W,不得烧电炉，膳食由食堂统一安排，不得乱生火煮食；不得私自接电。12、工地要经常组织学习有关安全方面知识，办宣传黑板报。开展安全知识竞赛，以提高全体员工的安全意识，对维护安全生产有功的人员给予适应奖励表扬，对做得不够的给予批评、处罚。13、夜间施工照明亮度要够，能满足施工的需要。14、不得在工地内吸烟（货场内严禁吸烟）。15、签定安全协议书。6 .2文明施工、环境保护措施1、文明施工及环境保护目标保护和改善生活、生态环境，防治污染和其他公害，保障人体健康，促进社会主义现代化建设的发展，以及保护生态环境，防治污染是我们的神圣职贡和义务。我公司在施工中，要严格遵守国家和地方政府有关环境保护的法律法规，执行当地环保部门的有关规定，严格执行柳铁计200232号文件有关办法。尽量避免和减少施工对环境的污染和破坏，减少对施工建精品工程创文明工地平原市华圾建筑安笠公司第二项目部-si-停乱放。场地排水要畅通。在行车线旁堆放材料机具不得侵入限界。(7)施工人员不得随处大小便：不得随意乱丢弃生活垃圾，污染环境。(8)驻工地施工、管理人员应自觉遵守国家法律和地方法规，自觉遵守社会公谯、规范法律，不得结群闹事，打架等。(9)施工单位应做好施工现场和驻地的安全保卫工作，采取必要的防盗措施。非施工人员不得擅自进入施工现场和驻地。(10)加强思想政治教育，坚决杜绝“黄、赌、毒、黑”等社会丑恶现象。项目部经常组织开展有益的文化体育娱乐活动。树立良好的精神风貌。(11)施工现场、驻地设置的设施，必须符合卫生、通风、照明等条件。职工的饮水供应等必须符合卫生要求。(12)施工驻地的临时设施必须按消防标准，设置各种消防设施并接受有关消防部门的监督检查，合格后方能使用。(13)施工驻地必须制订出明火管理制度并严格执行。在生活和施工过程中决不允许发生火灾。(14)尊重、服从建设单位、设计单位、监理单位人员，主动努力为他们创造良好的工作生活环境。并与兄弟单位搞好协作关系，努力创造一个良好的内外部施工环境(15)出入路口设安全标志及安全员及时清理施工造成的污染。(16)临时行人道边搭设安全防护网。3、生态环境和水十.保持措施(1)组织施工人员认真学习、宣传中华人民共和国环境保护法和中华人民共和国环境噪声污染防治法及地方政府有关环保法规，增强环保建M乩工程创文明工地平滋巾华及建筑安笠公司第二项目部争一意识，自觉遵守环保法律法规。(2)对施工区域及周边的环境、生态除因施工路径确实需要外，不随意破坏其自然生态环境，切实作好水土保持、环境保护。(3)基础、沟槽开挖选择合理的地方弃土，不遗留在农田中影响耕作。(4)选择运输、给水排水沟管道路径和场地尽量减少损坏育苗树木，把损失降到最低程度。(5)临时设施合理布置，讲究卫生，保持一个清洁适宜生产环境。对施工驻地进行绿化美化工程，严格按照文明工地建设标准要求，搞好驻地环境保护。(6)对噪声较强的施工机械和施工作业，要求采取消音措施及予以限制。尽量不安排夜间施工，夜间施工不得超过规定的噪音分贝和施工时间。(7)积极主动配合建设单位，环保部门的工作，共同抓好环境保护工作。4、环境污染控制措施(1)妥善处理施工现场的泥浆污水，不得直接排入城市下水道及河流。现场所用的机油、汽油、油漆等化学物品需妥善保管，分别存放，并进行防渗漏处理，防止油料污染水体。材料堆放整齐有序，按总平面图布局堆放，材料做好标识，做到工完场地清，建筑垃圾堆放整齐。(2)施工人员不得随意丢弃对环境生态影响的生产生活垃圾。工程竣工后，认真清理杂物，对施工现场进行平整、拆除临时建筑，对临时用地进行复原处理，并将垃圾弃运至规定地点。(3)每天安排专人随时随地对施工通道及周边环境进行清扫，保持施工现场及所用场、道环境整洁、不受污染。建精品工程假文明工堆平凉巾华应建筑安装公司第二项目部-(4)在搅拌机排水和公共卜水道前各设沉淀池。(5)每天22时至
