离心泵分类与型号说明.docx

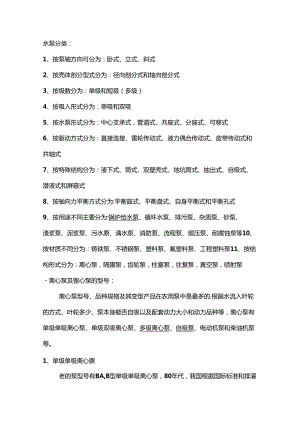

水泵分类：1、按泵轴方向可分为：卧式、立式、斜式2、按壳体剖分型式分为：径向剖分式和轴向剖分式3、按级数分为：单级和短级（多级）4、按吸入形式分为：单吸和双吸5、按水泵形式分为：中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为：直接连接、雷轮传动式、液力偶合传动式、皮带传动式和共轴式7、按特殊结构分为：液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为:平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为:锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水原、清水泵、消防泵、流程泵、熠压泵、耐腐蚀泉等10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为：离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵及留心泵的型号：离心泵型号、品种规格及其变型产品在农用泵中是最多的.根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸泵、电动机泵和柴油机泵等。1、单级单吸离心票老的泵型号有BA,B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型（现在已更名为IS型）单级图心泵系列产品，已列为国家专业标准和行业标准.单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵.其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便.IQ型（IS型）单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号.（1）性能范围泵口径50200笔米流量12.5400立方米/时扬程8125米，配套动力有柴油机直联、皮带传动，电动机直联，功率11110千瓦，转速14502900转/分.（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种.叶轮均为闭式，传动分为联轴器传动和皮带传动两种。泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针.泵出口可装苣手动泵，可去掉底阀，减少水力损失，并能使泵自吸.2、双吸离心泵它是从叶轮两面迸水的双吸思心泵，因泵盖和泵体是采用水平接链进行装配的，又称为水平中开式离心泵.与单级单吸离心泵相比，效率高、流量大、扬程较高.但体积大，比较笨重，一般用于固定作业。适用于丘陵、高原中等面枳的灌区，也适用于工厂、矿山、城市给排水等方面.双吸圈心泵有S型、SH型、SA型、S1.A型几种型号，S型与SH型的区别是，从驱动端看，S型泵为顺时针方向旋转，SH型为逆时针方向旋转.S1.B型为立式便拆式双吸泵.S型系列泵性能范围流量16018000立方米/时扬程12125米，进水口直径1501400亳米，转速2950、1450、970、730、585、485、360转份.3、多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减的级数。多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人奋饮水的困难.多级高心泵有立式和卧式两种型式，主要型号有D型、D1.型多级离心泵，DW型、DW1.型小型多级离心泵.(I)D型多级泵性能范围流量6.3720立方米/时，扬程16600米，进水口径：50、75、100、125、150、200亳米，其中50125空米泵型为高转速2950转/分，150200亳米泵型转速为1480转/分。(2)结构型式D型多级离心泵为卧式多级(212级)，叶轮为单吸，泵体为分段式。当首级叶轮为双吸时，用DS表示，当同时规定有两种转速时，低速用DA表示，用于锅炉给水的多级离心泵，用DG表示.4、自吸菜自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸圈心泵，称为自吸离心泵.和普通离心泵相比，在泵体结构上有显著差别：一是泵进口位皆提高，有时还装上吸入阀;二是在出水侧设置了一个气水分离室.泵外自吸泵，是在泵外加有自吸装置,如带有旋涡泵、水环真空泵、射流泵以及手动泵等.自吸泵与普通离心泵相比，具有结构紧凑、使用操作简单，不但省去了起动前灌大量引水的麻烦，也省去了进水管低阀，减少了进水阻力，熠加泵的出水量，但与同规格的普通离心泵的效率相比要低3%5%.自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上.自吸离心泵品种规格较多，有ZX型、TC型、BPZ型和ZB型等.(I)ZB型性能范围流量2200米3/时，扬程8100米，配套功率0.2545千瓦.(2)结构型式特点按泵的配套动力机类型分为电动机配套自吸泵和柴油机配套自吸泵.按实现自吸功能的结构与工作特点可分为内滑式、外滑式、水环轮式和其他型式.传动方式有直联传动(包括内轴)和皮带传动.进口直径25200至米，共10个口径，54个规格。,离心泵型号：离心泵的型号有很多，在这里只介绍一部分，如果想知道特别详细的型号意义，还需向离心泵生产厂家咨询.先看一组所有泵类产品型号字母所代表的含义.B:单级单吸忌售式离心泵.D:节段式多级泵.DG:节段式多级锅炉给水泵,-D1.:立轴多级泵.-DS:首级用双吸叶轮的节段式多级泵,-F:耐腐蚀泵JC:长轴深井泵。KD:中开式多级泵。-KDS:首级用双吸叶轮的中开式多级泵.-QJ：井用潜水泵-QX.：单相干式下泵式潜水泵.-QS:充水上泵式潜水泵.-QY:充油上泵式潜水泵.-R:热水泵.-S:单级双吸式离心泵.-WB:高扬程横轴污水泵.-Y:液压泵-YG:管道式液压泵-ZB:自吸式图心泵.目前离心泵产品型号一共有32种，分别是：ISG管道离心泵ISW卧式管道图心泵QD1.F不锈钢多级离心泵GC锅炉给水离心泵D1.立式多级离心泵GD1.多级管道离心泵PBG屏蔽式管道离心泵YG立式管道油泵ISWR卧式热水泵ISWH卧式化工泵ISWB卧式管道油泵ISG立式管道离心泵IRG立式热水循环泵IHG立式管道化工泵ISGB便拆式管道离心泵ISGD低转速离心泵ISWD低转速离心泵IS单级单吸清水离心泵IH单级单吸化工离心泵FS卧式玻璃钢离心泵S型玻璃钢离心泵GBW浓硫酸阁心泵FSB型氟塑料合金离心泵AFB.FB耐腐蚀离心泵TSWA卧式多级离心泵ZX自吸式离心泵S、Sh单级双吸离心泵1.G高层建筑给水多级离心泵CD1.F不锈钢立式多级离心泵D多级离心泵CYZ-A自吸式渤心泵IHF氟塑料合金化工离心泵.下面以ISG管道离心泵为例简单的讲一下离心泵型号中各部分所表示的含USG系列立式管道离心泵共分为ISG,IRG,GRG,IHG,YGJSGD六个类别。ISG为单级单吸管道离心泵，IRG单级单吸热水管道离心泵，GRG单级单吸高温管道离心泵，IHG单级单吸化工泵,YG单级单吸管道离心油泵,ISGD单级单吸低转速离心泵.ISG50-160(I)A(B)ISG表示ISG型立式单级单吸离心泵.50表示泵进口公称直径和出口直径，单位为MM.160表示叶轮名义外径，单位为MM.(I)表示流量分类。A表示叶轮第一次切割.B表示叶轮第二次切割。2、ISGB型便拆立式管道离心泵，ISGB便拆立式留心泵.ISGB150-50(I)（八）(B)(C)ISGB又分三种型号r分别表示为：ISGB便拆立式渤心泵，IRGB便拆立式热水泵，IHGB便拆立式化工泵，YGB便拆立式油泵.150表示泵进口公称直径和出口公称直径，单位为MMe50表示离心泵的额定扬程，单位为M.(I)表示流量分类。（八）(B)(C)分别表示叶轮经过第一次切割，第二次切割，第三次切割.3、卧式管道离心泵共有五种型号，分别是：ISW卧式离心泵，ISWR卧式热水离心泵，ISWH卧式化工离心泵，ISWB卧式防爆离心泵，ISWHB卧式防爆化工离心泵。ISW型卧式管道离心泵：ISW150-160(I)A(B)150表示离心泵的进口公称直径和出口公称直径，单位为MM.160表示叶轮名义外径，单位为MM.(I)表示流量分类.A(B)分别表示叶轮经过第一次切割和第二次切割.胆建系列型号意义：Q：潜水W排污G:管道Y:液下N:泥浆Z:自吸1.:立式AS:撕裂JY:搅匀P:不锈钢B:防爆QW(WQ)无堵塞潜水式排污泵例：80WQ(QW)P40-15-480WQ(QW)P40-15-4I1.1.1.1.1.泵的电机(KW)I1.1.1.,泵的扬程(m)III1.泵的流量(m3h)II1.不锈钢材质I1.潜水排污泵,泵的口径即代表泵排出公称直径(mm)JYWQ.JPWQ自动搅匀排污泵例:80JY(P)WQ50-10-1600-380JY(P)WQ50-10-1600-3I1.1.1.1.II1.-泵的电机(KW)泵的搅匀范围(mm)I1.1.1.1.1.泵的扬程（m）I1.1.1.1.泵的流量（m3h）III1w：排污Q：潜水P:不锈钢1.I1p：不锈钢材质I1JY：搅匀1泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP（B）100-15-7.5100GWPB100-15-7.5I1.1.1.1.1.泵的电机（KW）I1.1.1.1泵的扬程（m）III1泵的流量（m3h）II1防爆电机I1.G:管道式W:排污泵P:不锈钢1泵的口径即代表泵排出公称直径（mm）1.W（W1.）无堵塞直立式排污泵例:1001.W（W1.）PB100-15-7.51001.W（W1.）PB100-15-7.5IIIIII1.一泵的电机（KW）IIIII1.泵的扬程（m）防爆电机IIII1.泵的流量（m3h）III1.II1不锈钢I1.1.：直立式w：排污1泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例:100GWP（B）100-15-7.5100GWPB100-15-7.5I1.1.1.1.1.泵的电机（KW）I1.1.1.1.泵的扬程（m）III1.泵的流量（m3h）II1.防爆电机I1G:管道式W:排污泵P:不锈钢1泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW1.5-3OPB100ZW15-30PBIII111泵的电机（KW）IIII1.不锈钢材质III1.泵的扬程（m）II1泵的流量（m3h）I1.（无堵塞自吸排污泵）Z:自吸式W:排污1 泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例:AS10-2WCBAS10-2WCBI1.1.1.1.抗堵塞撕裂机构III1.电压为220VII1.电机的级数I1.功率P2*1001.单叶片叶轮N1.型立式污水泥浆泵例：N1.76A-9N1.(CFW)76A-9III1.1.1.1.1.泵的扬程(m)III1.1.1.1.机械密封IIIII1.出口径(mm)I1.II1.卧式III1.不锈钢II1.加长型I1.立式1.泥浆泵WQK/QG系列带切割装置排污泵例:WQK20-20QGWQK（X、D）20-20QGI1.1.1.1.II1.一带切割装置I1.1.1.1.I1.泵的扬程(m)I1.1.1.1.1.泵的流量(m3h)I1.1.1.1单通道叶轮III1旋涡式叶轮II1.开式叶轮I1.潜水式I污水管道泉型号意义：ISG系列立式管道离心泵例:ISG50-160(I)AISG50-160(I)A(B)I1.1.1.1.一叶轮经第一次切割III1.流量分类、为大流量、II1.叶轮名义外径(mm)I1.泵的口径(mm)IrISG型立式离心泵1.+IRG型立式热水泵卜IHG型立式不锈钢化工泵1 YG型立式防爆油泵ISGD系列低转速立式管道离心泵例:ISGD80-160(I)AISGD80160(I)A(B)I1.1.1.IISGD型低转速立式离心泵1+IRGD型低转速立式热水泵卜IHGD型低转速立式不锈钢化工泵YGD型低转速立式防爆油泵ISW系卧式管道离心泵-叶轮经第一次切割III1.流量分类、(I)为大流量、II,叶轮名义外径(mm)I1泵的口径(mm)IISGD型低转速立式离心泵1 +IRGD型低转速立式热水泵卜IHGD型低转速立式不锈钢化工泵1.YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例:ISGB5O-16O(I)AISGB50-160(I)ABIIIII1.-叶轮经第一次切割I1.1.1.1流量分类、(I)为大流量、III1.叶轮名义外径(mm)II1.泵的口径(mm)例:ISW65-160(I)AISW65-160A(B)I1.1.1.1.一叶轮经第一次切割III1.流量分类、(I)为大流量、II1.叶轮名义外径(mm)I1.泵的口径(mm)IrISW型卧式管道离心泵1.+ISWR型卧式管道热水离心泵1.ISWH型卧式不锈钢管道图心化工泵SG系列管道泵例:5OSG15-3O50SG15-30III1.一叶轮经第一次切割II1.流量分类、为大流量、I1.TSG型管道离心泵I1.SGR型热水管道离心泵1.泵的口径SPG系列管道屏蔽泵例:SPG80-200(I)ASPG(R)80-200(I)A(B)(C)IIII1.1.1.1."叶轮经第三次切割IIIIII1.叶轮经第二次切割叶轮经第一次切割I1.1.1.1.流量分类III1叶轮名义外径(mm)II1.泵进、出口公称直径(mm)I1.T流体类别(普通不注、热水为R)I1.腐蚀性流体为T,防爆为B1屏蔽式管道黑心泵消防泵型号意义:XBD系列消防泉例：XBD10.4/5-501.GXBD5.0/5-50D1.IIIIIIDI立式多级消防泵转速1450rminIIIIIII1.G立式多级便拆消防泵转速2900rminIIIII1.HSG立式单级单吸消防泵IIIIIITSWA卧式多级消防泵IIIIIIISW卧式单级单吸消防泵IIIII1.GD1.立式多级管道消防泵IIII1泵的口径(mm)III1.流量(1./S)II1.消防泵压力(扬程(5Om)I1.电动消防泵磁力传动离心泵型号意义：CQ系列磁力传动离心泵例：32CQ-1532CQ-15II1.一扬程I1.磁力传力离心泵1.进口直径(mm)CQF系列磁力传动离心泵例:32CQF-1532CQF-15III1.f程(m)II1.过流部件材质为塑料I1.磁力传力离心泵I进口直径(mm)CQB系列磁力传动离心泵例:CQB50-32-160CQB50-32-160I1.1.1.1.-叶轮名义直径III1.泵出口直径II1.泵进口直径I1.过流部件材质为不锈钢1.磁力传动离心泵CQB-F系列磁力传动离心泵例:CQB50-32-160FCQB50-32-160FI1.1.1.1.-氨塑料(F46)衬里III1.叶轮名义直径II1.泵出口直径I1.泵进口直径1.戮力传动离心泵ZCQ系列自吸式磁力传动离心泵例:ZCQ50-40-145ZCQ50-40-145IIII1.一叶轮直径(mm)III1.出口直径(mm)II1.进口直径(mm)I1.磁力传动离心泵I自吸式多级离心泵系列型号意义D1.D1.R系列立式多级高心泵例:100DD1.R100-20×4100DD1.R100-20X4I1.1.1.1.I1泵的级数I1.1.1.1.1单级叶轮场程(m)I1.1.1.1.流岗(m3h)III1热水II1立式多级I1.多出口1泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550TSWA×5I1.1.1.1.1.泵的级数I1.1.1.1新一代产品III1输送低温类似清水介质II1.单吸叶轮I1.透平式1 泵的口径即代表泵排出公称直径(mm)1.G、1.GB系列便拆式高层建筑给水多级离心泵例：1001.G-B(R)72-20x61001.G-B(R)72-20X6I1.1.1.1.1.一泵的级数I1.1.1.,新一代产品III1.输送低温类似清水介质II1.单吸叶轮I1.透平式1泵的口径即代表泵排出公称直径(mm)GD1.系列便拆式管道多级离心泵例:50GD1.18-15×550GD1.18-15×5I1.1.1.1.-泵的级数III1.设计点单级场程15(mm)II1.设计点流量18(m3h)I1.GD1.便拆式管道多级离心泵1 泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例:212GC-6×521/2GC-6×5III1.叶轮数量或级数II1.缩小为1/10泵的比转数,即比转数为60I1.锅炉给水泵1 吸入口直径(mm)被25除得值并化整CD1.F系列轻型不锈钢立式多级离心泵例:CD1.F4-160CD1.F4-160III1.-160-级数，10II14-额定流量(m3h)I1.F-(普通型略)过流部件为不锈钢304或316CDI-冲压轻型立式多级阁心泵D型卧式多级离心泵例:80D12x580D12×5III1.叶轮数量II1.单吸扬程(m)I1.单吸多级分段式离心泵1.吸入口直径
