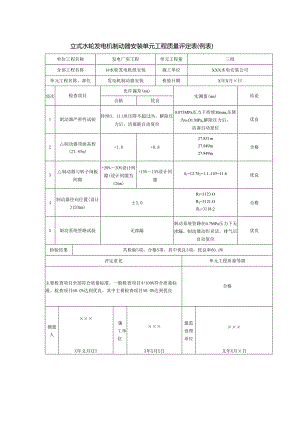

立式水轮发电机制动器安装单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量三组分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位发电机制动器安装检验日期X年X月×日项次检查项目允许偏差(mm)实测值(mm)结论合格优良1制动器严密性试验持续3。111皿压降不超过3%。解除压力后，活塞能自动复位0.875MPa压力下持续30min,压降为o.O1.MPao解除压力后，活塞自动复位优良2制动器顶面高程(27.85m)+1.0+0.827.851m27.849m27.849m合格3制动器与转子闸板间隙+20%20%设计间隙(设计间隙为12mm)+15%15%设计间隙1=12.72=1.1.13=11.6优良4制动器径向位置(设计312Omm)±3.0R=3123.OR2=3121.OR3=3118.2合格5制动系统管路试验无渗漏制动系统管路在0.7MPa压力下无渗漏。制动器动作灵活，排气后自动复位优良检验结果共检验5项，合格5项，其中优良3项，优良率60.0%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目60.0%达到优良，其中主要检查项目50.0%达到优良合格测量人×××X年义月X日施工单位×××X年X月X日建监设理单位×××义年X月×日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台发电机组制动器安装为一个单元工程。2.单元工程量：填写本单元工程制动器安装组数。3.各项B的检验方法如下。项次检查项目检验方法1制动器严密性试验油压试验检查2制动器顶面高程用水准仪钢板尺检查3制动器与转子闸板间隙用塞尺或钢板尺检查4制动器径向位置用钢卷尺检查5制动系统管路试验用油泵加压检查4.设计值按设计图填写，并将设计值用“（”'标明。实测值填写实际测量值。5.合格项目数，指达到合格及以上质量标准的项目个数。6.单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目实测点有90%及其以上符合要求，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准（其中主要检查项目必须达到优良标准）。
