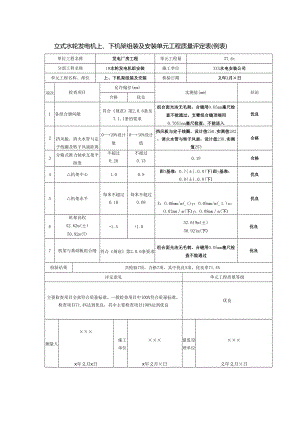

立式水轮发电机上、下机架组装及安装单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量37.6t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位上、下机架组装及安装检验日期义年X月×日项次检查项目允许偏差(mm)实测值(mm)结论合格优良1各组合缝间隙符合规范第2.0.6条及7.1.1条的要求组合面光洁无毛刺，合缝用0.05mm塞尺检查不能通过。支臂组合缝顶端用0.705Inm塞尺检查，不能进入优良2挡风板、消火水管与定子线圈及转子风扇距离0+20%设计值0+10%设计值挡风板与定子线圈，设计值250,实测值282；消火水管与转子风扇，设计值230,实测值253合格3分瓣式推力轴承支架平面度不超过0.20不超过0.150.19合格4机架中心1.00.8距X基准：0.7(±),0.8(下)距y基准：0.8(±),0.8(下)优良5机架水平每米不超过0.10每米不超过0.08X：O.06mm/m(_t)y：O.05mm/m(_1.)x：O.07mmm(下)y：O.08mmm(下)优良6机架高程52.62m(±)50.92m(T)+1.5+1.052.619m(±)50.921m(下)优良7机架与基础板组合缝符合规范第2.0.6条要求组合面光洁无毛刺，合缝用0.05mm塞尺检查不能通过优良检验结果共检验7项，合格7项，其中优良5项，优良率71.4%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目71.4%达到优良，其中主要检查项目100%达到优良优良测量人×××X年义月X日施工单位×××X年义月×日建监设理单位×××义年义月×日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组的上下机架组装及安装为一个单元工程。2.单元工程量：填写本单元工程机架安装量（t）。3.各项目的检验方法如下。项次检查项目检验方法说明1各组合缝间隙用塞尺检查2挡风板：消火水管与定子线圈及转子风扇距离用钢卷尺检查消火水管喷射孔方向应正确，一般可采用通压缩空气的方式检查3分瓣式推力轴承支架平面度用网板尺及塞尺检查4机架中心挂钢琴线用测杆检查测部件x、y标志与机组x、y基准线之距离5机架水平用方型水平仪检查6机架高程用水准仪钢板尺检查7机架与基础板组合缝用塞尺检查4.GB856488水轮发电力机组安装技术规范。第2.0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05mm塞尺检查，不能通过;允许有局部间隙，用0.1OmnI塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.10mm。第7.1.1条：机组组合后，检查组合缝间隙，应符合2.0.6条规定。承受轴向荷重的机架，支臂组合缝顶端用0.05m11塞尺检查，局部不接触长度不应超过顶端总长的10%。5 .设计值按设计图纸填写，并将设计值用“（）”标明。实测值填写实际测量值。6 .合格项目数，指达到合格及以上质量标准的项目个数。7 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目实测点有90%及其以上符合要求，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上的检查项目达到优良标准（其中主要检查项目必须达到优良标准）。
