红外线发射管进货检验标准.docx

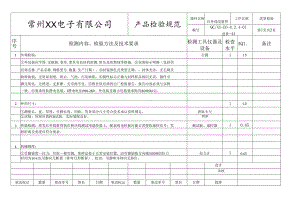

常州XX电子有限公司产品检验规范器件名称红外线发射管工序名称进货检验编号QC/XX-E0-8.2.4-01进货-44第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）。封装颜色及类型正确、，封体光洁，无毛刺及缺料缺损；无明显划痕，斑点、气泡，污垢缺陷。极性标志正确与封样样品相同无误，器件引脚无氧化、无绣迹、无折断、无弯曲不良。附有供应商的出厂检验报告，报告内容必须与实物一致。要求用防静电包装，I静电电压W0.2KV。外包装及最小包装要求贴有ROHS标记。2外形尺寸：I1.0测量长、宽、厚度，引脚长度、间距，等各部分尺寸符合技术承认资料规定。游标卡尺试装：用相应的PCB试装，实际装配良好。PCB3性能检测：将发红外线射管装在相应的测试用遥控器上，配套的电控板应能正常接收遥控信号；发测试板、遥控器I0.65射距离及角度应符合要求。4机械强度：引脚强度一拉力：任取一根引脚，使样品处于正常安装位置，沿引脚轴线方向施加ION的拉力拉力计I0.65时间为1O±1S,引脚应无断裂（除弯月形断裂）、松动，引脚和本体应无移位。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称红外线发射管工序名称进货检验编号QC/XX-E0-8.2.4-01进货-44第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注引脚强度一弯曲：将元器件引脚按相反方向连续弯曲两次（共四次）后。引脚无断裂、引脚和尖嘴钳I0.65本体无松动或脱落。5可焊性:将红外发射管引脚浸入250°C±5°C的无铅锡炉中23秒,沾锡面积应大于总沾锡面积的90%o小锡炉/放大镜I0.65取出后其电性能不变。注：物料在入库时此项目必检。6耐焊性：将红外发射管引脚浸入260C±5°C的无铅锡炉中（锡面距基体1.2mm）,10±1.s,红外发射小锡炉I0.65管基体应无变化，引脚与本体处无滓锡现象，且取出后其电性能不变。7环境试验：依剧霍尔元件检验规范环境试验要求，执行各项测试；高低温湿热试验箱I0.658有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。9检验要求及注意事项：“”项目为型式试验项目（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准
