装配式混凝土住宅预制混凝土墙板设计指引（135页）.docx

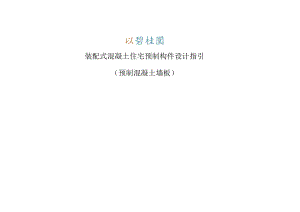

以碧桂圜装配式混凝土住宅预制构件设计指引（预制混凝土墙板）前言根据碧桂园集团装配式混凝土住宅的发展形势和要求，经广泛调杳研究，认其总结实践经验，参考国家及地方标准、规范、图集，编制了装配式混凝土住宅预制构件设计指引系列手册。本指引是该系列手册第四册：预制混凝土墙板，用于指导设计人员进行装配式混凝土住宅预制混凝土地板的设计。本指引主要技术内容是：I.总则；2.一般规定；3.预制实心剪力墙：4.预制夹心保温剪力墙；5.内浇外挂剪力墙；6.带窗洞非承建墙:7.双面叠合剪力墙：8.单面叠合剪力墙：9.多层剪力墙：10.深化设计及生产施工介绍：I1.短暂工况验算示例。本指引由碧桂园设计研究院负贡对具体技术内容进行解释，执行过程中如有意见或建议，请联系碧桂园设计研窕院卢松(Iusong03)。I总则33.8防水设计471.1 编制说明31.2 编制依据313预制埠板构件及技术体系4一般规定112.1材料1122结构体系1323建筑设计134预制夹心保温剪力墙484.1 一般设计规定484.2 保温材料及拉结件534.3 计算分析564.4 内叶墙板5743外叶墙板594.6 细郃构造及连接节点设计61，雪桂国野桂园设计研究院密皴：内部文件例聃件设计指引4.7 预制堵板布置原则184.8 预制墙板尺寸及重量限制194.9 结构分析204.10 同预制率要求的设计对量224.11 向钢筋连接技术224.12 埋件设计253预制实心剪力墙303.1 一般设计燃定303.2 墙板尺寸构造343.3 墙板出筋构造373.4 结合面要求383.5 预制承双墙连接节点393.6 预制非承重墙连接节点453.7 剪刀墙水平后浇圈梁和后浇带465带窗洞诽承束堵695.1 预制凸窗695.2 PCF式堵板及PCF平窗855.3 内浇外挂平窗926双面叠合躬力墙946.1 一般设计规定946.2 布置原则956.3 计算分析966.4 墙板构造设计966.5 连接节点设计997的面叠合躬力战1047.1 一般设计规定1047.2 布置原则1047.3 计算分析IOS目.33墙板卜鬣I第JVK3页AM1.1M说明乙，号桂画皆桂园设计研究院密皴：内部文件制聃件设计指引第三册加Im1.t墙板版号V1.0页码第3页共133页装配式混凝土建筑技术标准bGBfT51231-2016装配式混凝土结构技术规程JGJ1-20141.1.段制混凝土墙板(简称“预制墙板”)是装配式剪力堆住宅中常用的预制构件，一般应用在单体预制率要求较高的项目中.其设计难度和时较高,掌握预制墙板的设计方法，对离预制率项目设计十分关进.1.1.2 本指引是预制构件设计指引系列手册之一，用于指导设计人员进行装配式住宅悭向构件设计，本指引盘据国欧及地方发布的标准、视范、图集，结合碧桂园各地装田式建筑实践经验，以图文形式标埋了预制墙板及相关边界的设计要点,在指引中介绍了生产和施工安装对制构件的影响,力求设计人员系统掌握预制播板的设计方法.1.1.3 本指引符预制瘠板分为预制实心剪力搞、预制央心保温剪力墙、内浇外桂剪刀墙、预制凸窗、双面笠合剪力墙、单面叠合躬力堵、多层剪力墙,按不同类型墙板介绍预制展板相关设计要求。1.1.4 本指引适用干抗箧设防烈度为68度的装配式混凝土结构住宅.本文所指的装1.¾式建筑均指奘配式混凝土住宅建筑钢结构住宅可参考使用。1.2.«««12.1国家及行业标准混凝土结构设计规范GB5(X)C2OIO(2015版)£建筑抗震设计规SDGB5(X)11-2010(2016版)混凝土结构工程施工域地股收戏葩GB502叶2015混凝土结构工程施工规范GB50666-2011拓层建筑混凝土结构技术规程O3-3()1.()纲筋机械连接技术规范JGJ1(11-2(>I6削筋锚固板应用技术规程JGJ256-2011纲筋套筒灌浆连接应用技术规程JGJ355-20151.2.2地方标准1 .上海市装配整体式混凝土居住建筑设计现程IXin-J(M<-2O71-2016袋配整体式住宅混凝土构件制作、施工及侦量验收规程DGTJ08-2069-2010装配第体式混凝土结构施及防盘验收规程DGJo9-2117-20122 .北京市中装配式剪刀墙住宅建筑设计规程&DB1.ifT970-2013装配式旧力墙结构设计规程DB1.1./1WB-2O13预制混凝土构件质最检会标准3DBI1.<968-2013£装配式混凝土结构工程施工与原收验收规程.DBIiZT1030.20133.广东省用装配式混凝土建筑结构技术规程BDBJI5I-IO7-2OI61.23标准图集f装配式混凝土结构住宅建筑设计示例剪力墙结构*I5W39-14装配式混凝土结构表示方式及示例(四力墙结构)XI5G1O7-I装配式混凝土结构连接节点构造(剪力塔结构S15G3K)-2预制混凝土回力墙外墙板NI5G365-I预制混凝土剪力墙内墙板315G365-21.3谓IM墙板构件及技术体系!.3.1按照预制混款上墙板构件的构成以及适用高度，将预制培板分成卜.列技术体系；I预制实心剪力增体系2预制夹心保温剪力墙体系3双面会合剪力墙体系4单面曲台剪力地体系5装配式多层剪力墙体系【说明】本指引基于以上几种技术体系,桢理各类段制墙板的设计要点.同时带窗洞非承重墙板虽不单独构成技术体系,但现阶段在装配式项目中应用较多，本指引第5章单独时其进行详细介绍.1.3-2预制实心剪力墙体系系指由全部或部分预制实心剪力墙构件通过UJ推方式进行连接并与现场后浇混凝上、水泥基灌浆料形成整体的装配式混凝土典力墙结构，【说明】预制实心岬力墙板：在J：厂加工生产，并预埋入常筋及预埋件的承重典力墙板，1.3.3 预制夹心保油剪力墙体系，系指全部或部分外墙采用预制夹心保温剪力堵墙板，井通过可我方式进行连接并与现场后浇混凝土、水泥场潴浆料等形成整体的装配整体式混凝上剪力墙结构.【说明】预制夹心保温剪力墙板：由承或第力墙内叶墙板、夹心保温层、拉结件和非承东外叶墙板组成的预制混凝h外堵板.1.3.4 内浇外挂脚力墙体系，系指隹加平面内部采用现浇剪力堵且外困主要采用不作为抗俺力构件的预制墙板的现浇剪力墙结构.外围预制墙板通过适当方式与主体结构可靠连接“【说明】内浇外挂墙板：仪作为现浇部分外模板或圉护墙板使用,而不善与结构受力的配筋预制墙板.目前这种技术体系主要应用在我国华南地区.内浇外挂墙板时主体结构受力及刚度影响，应在设计时充分考虑。1.3.5 双面会台剪力墙体系，系指在双面会合明力墙空腔内现场后浇混凝土形成立面会合构件.并在连接部位设置附加连接纲筋搭接及现场后浇混凝土形成整体的装配式混凝土料力战结构.【说明】预制双面我合剪力墙板：将四力堵两面一定厚度范用内混凝土预制,其中IS埋入分布钢筋网片及预埋件,并由桁架钢筋拉结两片预制混凝土墙板的预制构件.f制部分墙板起承重墙板及后浇部分模板的作用.1.3.6 单面梯合剪力塔体系，系指以预制制分嵌面为外模板与现场后浇其他部分裁面形成单面处合构件，并在连接部位设置连接钢筋连接及现场后浇混凝土形成整体的装间式混凝土剪力增结构.【说明】预制单面融合剪力墙板：潞剪力墙单面定厚度范用内混凝土预制,其中预埋入分布钢筋网片、预埋件及桁架钢筋的预制构件.当该轲力墙为外墙时，预制部分应为室外快I.预制部分墙板起承重堵板及后送部分模板的作用。1.3.7 预制实心剪力墙体系、预制夹心保温剪力墙体系,双面叠合躬力培体系、单面会台甄力墙体系及内浇外挂电力墙体系，屈于装配整体式第力墙或现浇剪力墙结构（会向受力构件现浇），可用于高层建筑和多层建筑.138装配式多层眄力域体系.系指抗馥设防烈度不超过8度.房屋高度不大干6层且房屋高度不超过24米的装配式着力墙结构.其暗柱设计及连接设许均Ur较预制实心剪力墙体系筒化.乙，号桂画皆桂园设计研究院密皴：内部文件制聃件设计指引第三册加Im1.t墙板战号V1.0页码第4页共133页1.3.9预制剪力墙技术体系示意图见图1.3.9.aI.侦制实心剪力体系平面示意e-1.冷面在合剪力墙体系平面示超b-1.,预制夹心保温剪力体系平面示总C-1.内浇外挂体系平面示意b-2.预制夹心保温好力墙体系剖面示意a-2.预制实心剪力墙体系剖面示意J雪桂画野桂园设计研究院密皴：内部文件例聃件设计指引第三册加Im1.t墙板战号V1.0页码第5页共133页c-2.内浇外挂脚力墙体系d-2,双面叠合我力墙体系e-2,单面会台剪力墙体系剖面示.以剖面示意剖面示意图1.3.9预制典力墙技术体系示意I-预制剪力墙,2-后浇部分剪力墙,3-外叶墙板，上夹心保温层，5-预制面板(受力>,6-PCF板.7-减重块【说明】PCF(PreCaMCOnCre(eFom>,即预制混凝土模板,为纯外挂构件，不软与主体结构受力,用于翦力墙结构建筑外墙面处，作为现济剪力堆的外模板使用.可集装饰与面板一体.野桂园设计研究院««：内部文件制聃件设计指引第三册版号V1.0页码第6页共133页1.3.10各预制回力墙技术体系的比较如欠1.3.10.表1.3.10预制剪力瘠技术体系比较技术体系技术特点预制率预制实心剪力墙体系(1)竖向健连接)楼层内相邻预制剪力瘠间设先竖向后浇段,相邻预制墙板水平分布蝌筋通常采用搭接连接.当预制剪力墙位于墙肢然部时，其水平分布钢筋也可信固入后浇边缘构件；(2)(水平缝连接上下楼层预制剪刀墙间通过设区水平后浇带或圈梁及水泥站灌浆料灌实的施工缝进行连接。上下层预制墙板内预埋的边缘构件竖向钢筋及墙身够向分布钢筋通粉采用套筒灌浆连接或架锚搭接连接，后浇段内鞋向钢筋一般采用搭接连接，为缩短后浇段内钢能的搭接氏度,提高现场循工效率.后浇段内牍向钢筋也可采用机械连接或挤压套筒连接：(3)外墙防水做法与现浇剪力墙结构相同,可在外墙接域处附加防水措施改善接缱防水性能；(4)可适用外保溺、内保溺等建筑外墙保温形式：(5)可适用清水混凝土、装饰混凝土、免抹灰涂料和反打面破及石材等建筑外饰面形式：(6)在外墙后浇段部位，需要支设模板，施工需要设置外脚手架,因预制构件不能完全陵盖建筑外墙,一般预制实心剪力增棣成建筑外饰面，因而方便在外墙上设置扶墙、塔吊固定等措施：平面墙板构件SM作简单，即使是立体飘泣墙板构件也可制作，可实现相时更杂立面风格：(8由于预制堵板工厂制作表面平整度较高，地面可免抹灰或仅需刮腻子，故现场施工豉点关注后淡段就位地面的平整度；(9)竖向钢筋套筒瓶浆连接猫要对孔，水平钢筋连接多在边缘构件区域，连接节点钢筋绑扎施工雄或於大：a。)其他施工重点：水平接缝封浆和封仓措施、制筋对孔、灌浆脩工作业和检验、外堵防水等.2O3O%预制夹心保温剪力墙体系(I)里向健连接参见“预制实心奥力墙体系”：(2)水平僦接善见制实心剪力墙体系”；(3)外墙防水做法除与现浇剪力墙结构相似外，外培内叶板外表面不能设祝建筑防水层，外叶板接凝处采取耐快密封胶块缝及设置排水空腔构造防水等措施：(4)采用外堵央心保温.保温层及其保护层(外叶板)与结构墙(内叶板)一体化,外墙(包括内外叶板及保温层)厚度相对较大：(三)可适用清水混凝土、装饰混凝土、免抹灰涂料和反打面砖等建筑外饰面形式：(6)在外墙后浇段部位二利用外叶板及保温层便为外墙外快1模板.预制墙板型成建筑外饰而且施工多取适岂冬全防护措施时二2O%-3O%乙，号桂画皆桂园设计研究院密皴：内部文件制聃件设计指引第三册加Im1.t墙板战号V1.0页码第7页共133页可不设置外脚手架。外叶板不宜直接支承较大荷载，且外墙板上预用洞现场封堵质愤唯干控制，存在渗漏风险,因而不应在外叶墙上设置扶堵、塔吊固定等措施：(7相对预制实心剪力墙而吉，预制夹心保温剪力墙构件制作红杂，飘窗等立体构件制作难度更大，因而不宜采用过于豆杂的立面风格;(8)与“预制实心剪力墙体系”相似,现场施工取点关注后浇段部位外墙内侧墙面的平整度：(9)连接节点施:与“预制实心好力墙体系”相fcU外叶板和f呆温层影响施工操作空间，连接节点钢筋绑扎施工难度更大：(10)内叶崎板作为结构承垂墙肢，外叶墙板仅作为夹心保温层的保护层，外叶墙作为荷技通过拉结件与承重内叶墙相连：(II)其他施工重点：水平接舞封浆和封仓措施、刖筋对孔、灌浆施工作业和检股等。内浇外挂河力墙体系(1.)的力墙主要布置在建筑平面内部,全部剪力墙采用现浇,外国堵体主要为非结构控制墙板.基于其结构特点，“内浇外挂剪力墙体系”的房屋适用高度按“现浇剪力墙结构”取值.下面仅就外围非结构预制墙板相关内容进行比较：(2)非结构预制堵板顶部与主体结构通常采用找支承连接,他面和底面与主体结构弱连接.为满足外堵防水密闭要求.在北方项目中，底部水平接通常采用海浆,转向接缱通常设置后浇段.若柩工侦量有保障I1.为降低成本考虑，水平接可采用坐浆方式。在深圳等南方区域也常采用企口空腔防水做法；(3)外墙防水做法与现浇剪力墙结构相同，可在外堵接处附加防水措施改善接St防水性能：(4)可适用外保温、内保温等建筑外墙保温形式,外保温做法需要对构件表面进行粗根化处理：(5)可适用清水混凝土、装饰混凝土、免抹灰涂料和反打面砖及石材等建筑外饰面形式；(6)在外墙后浇段部位,通常利用预制墙板作为外墙外州模板预制墙板集成建筑外饰而且施工采取适当安全防护措魄时.可不设置外脚手架，预制地板不集成建筑外饰面时，可在外增上设置扶培、塔fG固定等措施；(7)非站构平面预制构件制作简单，即使是立体飘咕墙板构件也可制作，可实现相对更杂立面风格，(8)由于通常预制墙板匚厂制作表面平整度较高墙而可免抹灰或仅需刮履子,故现场施I：重点关注后浇段部位墙面的平整度和防漏浆措施：(9)非承重预制墙板与主体结构的连接节点施工方便，但策械结构性能和建筑性能需求是连接设仃难点e需注意预制墙根部分不可参与结构受力，否则将不利于结岗抗飕,带来相应的安全向8S,5%10%乙，号桂画皆桂园设计研究院密皴：内部文件制聃件设计指引第三册加Im1.t墙板版号V1.0页码第8页共133页双面会合典力墙体系(I)(竖向缝连接)楼层内相翎预制典力墙间设置后浇段，预料剪力墙中的水平分布钢筋与在空腔后浇混凝土内设置的连接钢筋搭接连接：(2)(水平维连接)上下楼层预制剪力墙间谀跣水平后浇带或圈梁，预制叔力墙中爆向分布钢筋与空腔后浇混凝十内设置的连接钢筋搭接连接.当边缘构件采川电合构件时.上下层边缘构件竖向钢筋宜采用连接钢筋搭接连接：(3)外墙防水做法与现浇剪力墙结构相同，可在外堵接处附加防水措施改善接St防水性能：(4)可适用外保温、内保温等建筑外墙保温形式,外保温做法需要时构件表面进行粗根化或拉毛处理：(5)可适用清水混凝土、装饰混凝土、免抹灰涂料和反打面砖及石材等建筑外饰面形式：(6)在外墙后浇段部位外侧若无预制外模板时，需要支设模板.施工需要设置外脚手架,预制墙板不集成建筑外饰面时,可在外墙上设阖.扶墙、塔吊固定等措施、接缝处钢筋施工较方便；(7)双面斑杵典力墙预制构件内有空腔，制作时需要采用特殊工艺设备，通常采用平面墙板构件且配箭简单，可实现流水线生产.同时也不适合于包含5M窗等立体构件的复杂立面：(8)由于预制堵板工厂制作表面平整度较高.墙面可免抹灰或仅需刮IK子.故现场脩工重点关注后温段部位堵面的平整度：(9)钢筋乘用搭接连接，连接节点施工方便：(IO)规范规定其适用高度较“预制实心剪力墙体系”和“预制夹心保温剪力墙体系“低：(11)预制率计算时需根据不同地区计算规则要求分情况计算.15%20%单面会合剪力域体系(I)(竖向缱连接)楼层内相干预制剪力墙中的水平分布纲筋与后浇部分截面内设置的连接刖筋格接连接：(2)(水平缝连接)上下楼层预制剪力墙间设置水平后浇帘或圈梁，顶制剪力墙中肠向分布钢筋与后浇部分截面内设置的连接钢筋搭接连接：3)外墙防水做法与现浇剪力墙结构相同,可在外墙接缱处附加防水措施改善接舞防水性能：3)可适用外保温、内保温等建筑外墙保温形式,外保温做法需要时构件表面进行粗悒化或拉毛处理：(5)可适用清水混凝土、装饰混凝土、免抹灰涂料和反打面破及石材等建筑外饰面形式：6)在外墙后浇段部位,通常利用预制墙板作为外墙外倒模板.预制墙板集成建筑外饰面且施工采取适当安全防护措施时,可不设置外脚手架.预制地板不集成建筑外肺面时，可在外墙上设置扶墙、塔吊固定等措值；(7)单面总合剪力墙平面预制构件制作简单，即使是立体做那墙板构件也可制作，可实现相对我杂立面风格；(8)通常预划地板工厂制作表面平整度较高,墙面可免抹灰或仅需刮IK子：8%70%“雪桂国野桂园设计研究院密皴：内部文件制聃件设计指引第三册加Im1.t墙板版号V1.0页码第9页共133页(9)钢筋采用搭接连接,连接节点施工方便：UO)规范规定其适用高度较“预制实心剪力墙体系”和“预制夹心保温剪力墙体系”f1.H.仅有部分地方标准支持.装配式多层剪力墙体系(1凑配式多层剪力墙体系的墙板可采M1.S制实心剪力墙、预制央心保温剪力墙及预做聋结构墙板等形式：(2)预制墙板连接可采用简化的连接方式.包括干式连接、湿式连接以及混合连接等.住宅建筑通常仍采用湿式连接：3)外墙防水做法与现浇剪力墙结构相同，可在外墙接缝处附加防水措施改善接缝防水性能；(4)Ur近用外保温、内保油及夹心保温等建筑外墙保私形式：(5)可适用清水混凝土、装饰混凝土、免抹灰涂料和反打面砖及石材等建筑外饰面形式：(6)在外墙后浇段部位,通常利用预制墙板作为外墙外借模板，预制墙板集成建筑外饰面且施工采取适当安全防护指6£时，可不设置外脚手架.预制堵板不集成建筑外饰面时，可在外墙上设置扶墙、塔吊固定等措施：7)预制构件制作难易程度视其墙板形式.对建筑立面风格的适应性也随墙板形式而不问：(8)通用预制地板工厂制作表面平整度较高，墙面可免抹灰或仅需刮IK子，现场施工无点关注后浇段部位墙面的平整度：(9)由于预制墙板连接荷化，连接节点施工方便：(IO)蝴构预制墙板5支生色构的连接迪薇颜翁构受力性能和建筑防水保温性能需求是连接设叱的雄曳20%-30%注：上表中，预制率指采用该技术体系时预制地板部分对总预制率的贡献值.若同时果用楼板、楼悌、阳台等其他预制构件，总预洌率在此耻础上我加。根据项II不同的预制率要求，水平构件现淡或预制都能与各个技术体系配合使用，上去的预制率位国取做根据上海市S关于本市装配式建筑单体预制率和装配率计算细则(试行)9测鸵和工程经验估究.乙,雪桂园皆桂园设计研究院内部文件例聃件设计指引第三册版号VkO页码第10页共133页2TW定2.1 #M2.1.1 混凝土、刖筋、钢材和连接材料的性能暨求应符合现行国家标准混凝土结构设计规范氐GB50010、闻结构设计规范GB50017和装配式混联上结构技术规程&JGJ1等的有关规定.2.1.2 族制构件的混凝土强度等级不宜低于C3O：族应力混凝土陵制构件的混凝士强俄等级不宜低干C4(),且不应低干C3O：现浇混凝土的强度等级不应低于C100【说明】为提高产品品质.装配式建筑的混凝土强度等级要求高于现浇混凝土建筑.现浇混凝土的强度等级也相应提高。奘配式混凝土结构的材料宜采用高强混凝土.预制构件在工厂生产,质量容易保证,在国外装配式建筑中C6O以上的混凝土应用也较为瞥遍.采用拓强混凝土可以实现早脱模提高生产效率.在高层项目中将强混凝土还可以减小构件尺寸,便于吊且高强混凝土酎久性较好.但建议混凝土强度按结构计尊取即可,不宜过高，避免现场施工无法保证后浇部位的混凝土强度。2.1.3 普通钢筋宜采用HRB400、HRB5«)等热轧带肋钢筋.普迪诵筋采用套筒灌浆连接和浆锚带接连接时，钢筋应我用热轧带肋纲筋.【说明】采用高强钢筋可减少钢筋用量,避免节点钢筋拥挤，方便施工.提高混凝土浇筑质疑，热轧带肋钢筋的肋，可以使钢筋与玳浆料之间产生足络的摩擦力.有效传递应力,从而形成可能的连接接头.2.1.4 钢筋焊接网应符合现行行业标准，:钢筋焊接网混凝土结构技术规mJGJ114的规定。【说明】在预制构件中，尤其是墙板、楼板等板类构件中,推荐使用钢筋饵接网片,以提高生产效率.2.1.5 预制墙板宜采用内埋式吊杆、内埋式蟋母及吊灯，并采用配套吊具吊装,也可采用吊环吊装.专用的内埋式吊杆、内埋式螺母、吊钉及配套吊具,应根据相应的产品标准和应用技术规定选用。吊环应采用未经冷加工的HPB3()O级纲筋或Q235B圆铜制作.【说明】为了节妁材料、方便施工、吊装可柬的目的，并避免外露金属件的锈蚀，预期构件的吊装埋件宜优先采用内埋式吊杆、内埋式螺母。当采用进口吊装用具时,若有相关材料国内性能标准应符合国内标准的要求,若没有相关标准，应遵循产品技术手册及国外相关规范对其材料的要求。如采用国内替换产品，更应该注意对其材料性能的要求，2.1.6画制构件节点及接健处后浇混凝土强度等级不应低干预制构件的混凝土强度等级。多层躬力塔结构中墙板水平接缝用坐浆材料的强度等级值应大于被连接构件的混凝土强度等级假.【说明】节点后浇混凝土、谶浆料或坐浆科直接传递结构内力.节点后浇混凝土、灌浆料或坐浆料的强度不低于预制构件强度是强连接的基本保证。2.1.7钢筋套筒淋浆连接接头采用的套筒及滞浆料应符合现行行业标准装配式混凝土结构技术规程JGJ1的规定并还应分别满足钢筋连接用淋浆套筒(JGT398-20和W钢筋连接用食简灌浆料<JGT408-2013)的要求.例筋套筒波浆连接接头采用的套筒及灌浆料应符合现行行业标准<iM筋套筒灌浆连接应用技术规程令JGJ355的规定。套简孤浆连接应采用由接头型式检验确定的匹配玳浆套筒和灌浆料。【说明】潴浆套筒按照其制作材料区分彳靛素结构钢、合金结构钢或球果铸铁等：按照被连接审筋等级区分常见的有I1.RB400级钢连接用套商和HRBSoO级剂连接用磨简：按照灌浆连接形式区分为全灌浆套筒和半淋浆套筒.J雪桂画野桂园设计研究院密皴：内部文件例聃件设计指引第三册加Im1.t墙板战号V1.0页码第11页共133页wn*<*a*Ha全漉浆衰筒b半褥浆套筒图2.1.7灌浆套筒内部示意图【说明】施浆料为水泥基灌浆料,并具有高强、早强、无收缩和做膨胀等基本特性。若非选用出接头型式检脸确定的匹配灌浆套筒和淋浆料，需要R新进行相应的接头型式检验，施工前及工程验收时均应核音型式检脸报告，应由接头提供单位提交所有规格接头的有效型式椅验报告,报告应在4年有效期内，可按海浆套筒进场(厂)口期确定。型式检监报告的内容应符合钢的套筒澈浆连接应用技术规程OGJ355.2015)中冏录A的要求，性能无法满足受力要求，所以通常情况下受力狡理件不建议采用不锈钢材料制作.为防止受力预埋件外露部分精蚀,可采用涂防锈漆和镀怦等形式对其进行保护.实际工程中建议尽量制预埋件设计成内凹形式，使于后期构件表面修整.2.141连接用焊接材料、螺怆、锚栓和即盯等紧固件的材料应符合国家现行标准娜结构设计规范：*GB5(X)17.4剂结构焊接规范GB50661W，：例筋焊接及验收规程*JGJ18等的规定.2.1.12 外墙板接维处的密对胶应与混凝土具有相容性，以及规定的抗典切和伸缩变形能力：密封胶尚具行防毒、防水、防火、耐候等性能.硅制、聚城阳、聚硫建筑密封胶应分别符合国家现行标准硅阳建筑密封股GBfr1.4683、聚氨街建筑密封胶JCTr482、聚筑建筑密封股2JC"483、混凝土建筑接般用密封胶。(JCT8«1-2001)等的现定.根据产从成形方式不同，密封股分为单组份及双组份两种.根据密封胶化学成分不同，可分为聚硫胶、硅制胶、喔城南股、硅烷改性聚酷胺等.格封胶性2.1.8辆筋浆锚搭接连接接头应采用水泥居灌浆料，淞浆料的性能应符合现行行业标准装配式混凝上结构技术规程3JGJ1的规定.能比较如下:【说明】纲筋浆描带接连接采用了提高搭接段约束做法和高强等级灌浆料时，相对于钢舫宜接搭接连接，可缩短搭接段长度.2.1.9钢筋锚固板应符合现行行业标准，:钢筋锚固板应用技术规程JGJ255的班定.【说明】优先选用垫板螺帽一体的成M锚固板(锚囿义)采用锚固头锚阎,钢筋端部具有良好的锚固性能，螺纹连接可抑便捷，减少节点纲筋拥挤,方便施工，提高混凝土浇筑侦方匕2.1.10受力预埋件的锚板及锚筋材料应符合现行国家标准混凝土结构设计规范GB50010的规定。【说明】规范规定预埋件外露部分需行相应的防精措施.由干不锈钢材料密封胶品种聚硫胶(PR)硅阳胶(SR)聚我酯胶(PU)硅烷改性聚触股(MS)优势耐油性、耐溶剂性好拉伸强度商、粘结力强,耐候性、防潮性好拉伸强度高，弹性、耐磨性、耐油性、耐寒性、耐候性好与混凝土及石材相容性好、低污染、耐腐蚀、可涂饰性好劣势强度fk耐老化性差污染大、耐水性差耐碱性欠佳、不可长期耐热、浅色配方容易受紫外战老化成本高适用玻璃股就璃胶混凝土、陶侦及PvC粘结混凝土、石材、.材、A1.C板等各种建筑材料的粘表2.1.12建筑密封股类型及性能汇总表乙,雪桂园皆桂园设计研究院««：内部文件例聃件设计指引第三册周Im1.t墙板版号!rt-页码I第12页共133页乙，号桂画皆桂园设计研究院密皴：内部文件制聃件设计指引第三册加Im1.t墙板版号V1.0页码第13页共133页【说明】单组份股Ifi1.化速度慢（可能需要数天）对施工过程中的扰动较敏感。双组份股需使用混合机械迸行搅拌，施工中使用相对复杂,但固化速度快，建议采用.硅烷波性聚雏胶也常被称为“改性硅第股2.2 结构体系2.2.1 装配整体式结构房屋的最大适用高度应符合现行国家标准装配式混凝土建筑技术标准&GB,T51231、现行行业标准装配式混凝土结构技术规程&JGJ1的规定.当结构中登向构件全为现浇I1.楼盖采用登合楼板时，房屋的最大适用高度与现浇结构相同,当预制剪力墙构件底部承担的总期力大于该层总剪刀的50%时,其最大适用高度应适当降低，当预制我力墙构件底部承担的总剪力大于该层总我力的80%时.最大适用图度应比上述要求再降低10米.【说明】装配整体式框架结构的性能与现浇结构基本一致,装配整体式剪力墙结构的抗震性能难以与现浇结构完全一致.目的对奘配式剪力墙结构的研冗少于对装配式框架结构的研究,且工程经验尚少.本着对装配整体式剪力墙结构从产要求态度,与现浇结构相比适当降低其最大适用高度.当拟采用旗制会向受力构件时,建筑的G大适用高度有所降低.在前期建筑方案设计阶段应考虑采用装配式建筑所密来的高度影响.避免项目后期认定为超高装配式项目，进而增加相关审查审批要求.2.2.2 高层装配整体式结构适用的最大高宽比应符合现行国家标准装配式混凝土建筑技术标准GB-T51231.现行行业标准装配式混凝土结构技术规程PJGJ1的规定.2.2.3 装#整体式结构平面和总向规则性应符合现行行业标准装航式混凝土结构技术规程JGJ1的规定。装配整体式结构构件的抗震设计应符合现行国家标准建筑抗设设计规位3GB5001K装配式混凝土建筑技术标准卜GB.T51231、现行行业标准装配式混凝土结内技术现程*JGJI、t高层建筑混凝土结构技术规程9JGJ3的现定，其抗建等级符合现行国欧标准次奘配式混凝土建筑技术标准GWr51231、现行行业标准装配式混凝土结构技术规程JGJ1的规定Q【说明】装配整体式结构的性能与现浇结肉花本致，其构件的抗冷等级与现浇结构基本一致.脚当注意到由于装配整体式剪力墙结构的最大适用高度比现浇结构降ft相应装配式建筑的抗窿等级分界高度也相应降低。2.3.1 装配式建筑设计应符合现行国家标准建筑模数协调标准GBZr50002.装配式混凝土隹筑技术标GB.T51231,现行行业标准胃装配式混凝上结构技术规程JGJ1的规定.【说明】在遵循模数协调的基础上.实现尺寸与安装位置各自以及相互之间配合。装配式住宅模数尺寸协调应按建筑设计、生产运输、施工安装、运昔管理等的全寿命期原则，制定主体结构、外围护结构、设符与管线以及内装修部品及它们之间的模数协调原则，2.3.2 装配式建筑设计应采用模块及模块组合的设计方法，进衢少规格、多组合的原则.【说明】装配式建筑应具备标准化设计、工厂化制作、装配化侑工、一体化装修的特征.装配式结构的也筑设计应在满足建筑功能的前提下，实现她本单元的的标准化定性，以提而定型的标准化建筑构件的Ht更使用率，这将非常有利于降fEt造价.装配式建筑的标准化设计，可通过控制相同平面总体、相同基本户型或单元、部丛构件的竟旦使用率三个层级来进行.“相同基本户型或第元”的判定标准为建筑平面、剖面层高、外墙板及门窗洞口位置全部相同.当阳台、空诩板等立面构成要素不一致时，应将基本户型和单元与不一致的部分区分开。2.3.3 装配式建筑的平面设计应采用大空间、大进深、空间灵活可变的布置方式,然少预制构件数量和种类，提商生产施工效率。2.3.4 装配式建筑平面设计倘宜使外轮廓尽受规整，开间及门窗尺寸尽里归类统一。2.3.4-1现浇式建筑的户型平面一mT!IHW1.rR11rd11I一"-U1.n-111.俨kI七代力Er拜”1通过以.上措施,破少倏制外啮种类、降低模具数I1.h形成标准化的后浇节点、提高生产和施工效率。2.3.5 装配式建筑设计时.转角窗不宜采用预制.图2.3.5预制转角说【说明】转角窗预制墙板刚度较低且造型复杂,构件制作难度大生产及施工过程中容切导致裂舞及破损,除非必要应尽累避免采用，否则应有可靠加固措施.制定合理的运输及吊装方案.236建筑外立面线脚采用“宁凹勿凸”的设计原则,由混凝土形成的立面线脚尽量简洁、有规律。可通过结合不同饰面材料颇色和质感，形成立面线条，使立面丰富、有层次感.J雪桂画野桂园设计研究院密皴：内部文件例聃件设计指引第三册加Im1.t墙板战号V1.0页码第14页共133页图2.3.1-2装配式建筑的户型平面二【说明】预制墙板上的凹城条可通过在底模上安装条模，比较方便实现；而凸纹条则猫要另比架空垫高模具，模具费用高，生产效率低.2.3.7预制外崎板的装饰ifij层宜采用清水混凝土、装饰混凝土.、免抹灰涂料和反打面油及石材等耐久性强的隹筑材料.a,酸饰混凝土饰面b.反打面瓶饰面c.反打石材饰面图2.371装配式建筑常见饰面形式【说明】清水混凝土、装饰混凝土和反打面砖及石材等装饰面层与外墙板一体化构件，对生产工艺、运输及施工过程中的成品保护和构件脩灯工艺都提出较高的要求，林致其造价相对较高.后抹灰涂料或后贴面的墙面没有发挥预制墙板表面高侦量的优势，并E1.容助造成耐久性向感，甚至存在安全盼思。清水混凝土和装饰混凝土饰面立面谀计时，可通过混凝土颜色、材质及表面凹凸程度的改变形成行的律变化的立面效果.此时构件生产过程中应通过分块浇筑混凝土及分块使用培凝剂的方法达到设计目的。石材块材尺寸大重出大,常使用爪灯作为连接件,并需描同在外叶墙板上.田此将大幅度增加保温连接件所承担的回力,连接件设计较为困琲.所以.夹心保温外墙不建议采用石材反打饰面.预制外册板采用反打石材饰面对.构件成本及后续施工所需造价较高,构件成品保护要求蛟高,施工脚手架附墙预埋件宜尽Ift布置在内部墙体R图2.3.7-2爪钉示意图采用反打石材或面前饰面时.茂制构件详图中应补充面转或石材排版图，饰面材持版原则：饰面材尺寸应符合整体建筑模数应避免出现作整块现象，实在无法避免时，非整块面痔应排在较哙瑟的阴角部位由于饰面材不可避免会存在一定色差,排版过程中需考虑批次的影晌,应首先保证主立面颜色的一致性，将梢有差异的用在背面、转角、次立面，整个立面颜色过渡要自然采用有纹路的饰面材时,还应注以拼接后的立面整体效果.乙7碧桂国野桂园设计研究院密皴：内部文件例聃件设计指引第三册M»±墙板鬣第/小33页采用反打石材或面破饰面时，一般要做到预制外墙着旋整个建筑外立面,反打饰面公增加外墙的厚度，是否会影响到建筑的计容，应与当地主管部门确认.238现淡层与预制层的过渡部位直结介立面设计，设置装饰城脚，改善a.外凸线脚详图c.外包石材详图交接部位观域.【说明】由于施工误:空，现浇层Ij预制层过渡部位的外Wi面往往出现不平齐，观感较差，通常在设计时考虑转换部位立面处理。图2.3.9-1外墙板排缱时建筑立面影响一2.3.9装配式建筑立面分割应结合预制构件拼缱进行设计，憾到建筑效果和结构合理性的统一.«na野桂园设计研究院密皴：内部文件例聃件设计指引第三册版号V1.0页码第16页共133页2.3.10保品节能设计常见的外墙保温形式分为夹心保温、内保温、外保温三类。装配式建筑外墙来用预制构件时，预制构件平整度好、表面光滑，为盘商施工效率，建筑外墙应尽可能做到免抹灰。当所在地保温节能要求较低时，宜优先选择内保血：当保温节能要求较高时，宜优先采用夹心保温外墙板：如在预制构件表面做外保温时，需要对预制墙拉毛或甩浆，以上保温形式中,内保说与外保温形式设计及施工做法与传统现浇项目相同，夹心保温保温做法详第四篇.表2.3.10常见保温形式对比画画画画画画值IaIaIa1.1柳】内a(i)I.网1.J-内需S(2)图2.3.10常见保温形式示怠乙,雪桂园皆桂园设计研究院对比项夹心保温内保温外保温面枳影响增加建筑面积无影响增加建筑面枳（对于
