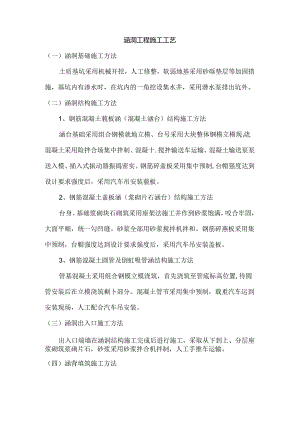

涵洞工程施工工艺.docx

涵洞工程施工工艺（一）涵洞基础施工方法土质基坑采用机械开挖，人工修整，软弱地基采用砂砾垫层等加固措施，基坑内有渗水时，在坑内的一角挖设集水井，采用潜水泵排出坑外。（二）涵洞结构施工方法1、钢筋混凝土藐板涵（混凝土涵台）结构施工方法涵台基础采用组合钢模就地立模、台号采用大块整体钢模立模现浇,混凝土采用险拌合场集中拌制、混凝十.搅拌输送车运输、混凝土输送泵泵送入模、插入式振动器振捣密实。钢筋碎盖板采用集中预制,台帽强度达到设计要求强度后，采用汽车吊安装藐板。2、钢筋混凝土盖板涵（浆砌片石涵台）结构施工方法台身、基础浆砌块石砌筑采用座架法施工并作到砂浆饱满，咬合牢固，大面平顺，统一勾凹缝。砂浆全部用砂浆搅拌机拌和。钢筋碎燕板采用集中预制，台帽强度达到设计要求强度后，采用汽车吊安装盖板。3、钢筋混凝土圆管及倒虹吸管涵结构施工方法管基混凝土采用组合钢模立模浇筑，首先浇筑至管底标高位置,待圆管安装后在立模浇筑剩卜部分。混凝土管节采用集中预制，载重汽车运到安装现场，人工配合汽车吊安装。（三）涵洞出入口施工方法出入口端墙在涵洞结构施工完成后进行施工，采取从下到上、分层座浆砌筑浆砌片石，砂浆采用砂浆拌合机拌制，人工手推车运输。（四）涵背填筑施工方法涵洞完成后，当涵洞砌体砂浆或混凝土强度达到设计强度后进行介背回填土。涵洞处路堤缺口填土采用设计要求的填料，从涵洞洞身两侧不小于2倍孔径范围内，同时采用小型压实机具水平分层、对称地压实至设计要求的密实度。测量放样基坑开挖基坑内挖没集水；ft.呆用潜水泵将基坑内积水抽排出基炕外。基底和垸壁采用人工修雷梦底拨旗基底检衣在凝土史比确定结构放样定位混凝土并制基础显凝土浇筑涵台混凝土浇筑混凝土运输笠板慎制砂浆配合比设计用工养护拌合机拌制砂浆砂浆运输石料清洗与湿润石料选择与加工著板吊装安研防水层诙工不合格砂浆配合比编定汽车吊装
