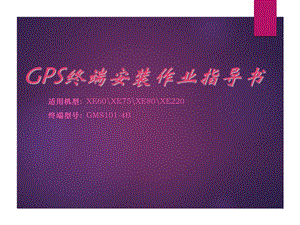

    GPS安装作业指导书.ppt

    GPS终端安装作业指导书,适用机型:XE60XE75XE80XE220终端型号:GMS101-4B,目录,1、产品介绍 2、安装所需工具及辅助材料 3、安装步骤及注意事项 4、现场检测 5、安装时的常见故障及解决方法,产品介绍,Gps卫星定 位跟踪器,终端 型号101版本号 4b,线束,天线,GSM天线,GPS天线,分体式,二合一,安装工具及辅助材料,安装步骤,6吨,1、将终端固定在器械板上,7.5/8吨,20吨,安装步骤,6吨,1、将终端固定在器械板上,安装步骤,6吨,1、将终端固定在器械板上,安装步骤,6吨,1、将终端固定在器械板上,安装步骤,1、将终端固定在器械板上,7.5/8吨,安装步骤,1、将终端固定在器械板上,7.5/8吨,安装步骤,1、将终端固定在器械板上,20吨,安装步骤,1、将终端固定在器械板上,20吨,安装步骤,2、将安装好终端的器械板固定在挖机驾驶室里,6吨在座位下,安装步骤,2、将安装好终端的器械板固定在挖机驾驶室里,6吨在座位下,安装步骤,2、将安装好终端的器械板固定在挖机驾驶室里,7.5/8吨在座位下,安装步骤,2、将安装好终端的器械板固定在挖机驾驶室里,7.5/8吨在座位下,安装步骤,2、将安装好终端的器械板固定在挖机驾驶室里,20吨在后侧盖板下,安装步骤,2、将安装好终端的器械板固定在挖机驾驶室里,20吨在后侧盖板下,安装步骤,3、将GSM天线和GPS天线固定好,6吨,安装步骤,3、将GSM天线和GPS天线固定好,6吨,安装步骤,3、将GSM天线和GPS天线固定好,7.5/8吨,安装步骤,3、将GSM天线和GPS天线固定好,7.5/8吨,安装步骤,3、将GSM天线和GPS天线固定好,20吨,Gps天线,安装步骤,3、将GSM天线和GPS天线固定好,20吨,Gps天线,安装步骤,3、将GSM天线和GPS天线固定好,20吨,Gsm天线,安装步骤,4、将gsm天线和gps天线与终端连接并且将挖机的线束与终端相连,观察显示灯,约几分钟后显示正常,盖上盖板,6吨,安装步骤,4、将gsm天线和gps天线与终端连接并且将挖机的线束与终端相连,观察显示灯,约几分钟后显示正常,盖上盖板,6吨,安装步骤,4、将gsm天线和gps天线与终端连接并且将挖机的线束与终端相连,观察显示灯,约几分钟后显示正常,盖上盖板,7.5/8吨,安装步骤,4、将gsm天线和gps天线与终端连接并且将挖机的线束与终端相连,观察显示灯,约几分钟后显示正常,盖上盖板,7.5/8吨,安装步骤,4、将gsm天线和gps天线与终端连接并且将挖机的线束与终端相连,观察显示灯,约几分钟后显示正常,盖上盖板,20吨,安装步骤,4、将gsm天线和gps天线与终端连接并且将挖机的线束与终端相连,观察显示灯,约几分钟后显示正常,盖上盖板,20吨,注意事项,1、在连接GPS和GSM天线之前不要将终端上GPS和GSM接头的保护套取下,2、固定终端和固定器械板时注意不要碰撞终端上的GPS和GSM接头以免变型,3、GPS天线和GSM天线连接到终端时一定要拧到位,可先用手拧到底,之后用扳手稍微带点劲加固一下就可以了,切忌用大力去扳。4、线束接头与终端和挖机引出线的接头是一一对应的,并且接头各不相同,插接时要保证插接到位,线束连接到终端时会听见“啪”的一声,连接到挖机引出线时接头的插销要卡住保证接头连接到位。5、摆放GPS天线时一定要平放同时将天线头部黑色的一面朝天空,并且上方没有金属的遮盖物。,注意事项,现场检测,现场检测方法:所有接线连接完毕后,开始观察终端上的3个指示灯;如图所示 A灯GSM(绿色),B灯GPS(红色),C灯工作指示灯(红色);大约2-3分钟后*,3个灯的状态分别为:A灯闪烁,B灯熄灭,C灯常亮,此时表示终端运行正常,可以在系统中进行测试和入库的办理。(*由于安装车辆所在位置和天线的安放点的不同,会造成GSM上线时间和GPS定位时间长短有所差异。),闪烁,熄灭,长亮,正常运行时的显示,安装时的常见故障及解决方法,终端,线束,GSM天线,GPS天线,二合一天线,
