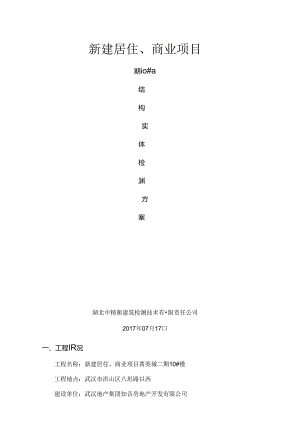

新建居住、商业项目期io#a结构实体检渊方案湖北中精衡建筑检测技术有限责任公司2017年07月17口一、工程IR况工程名称：新建居住、商业项目菁英城二期10#楼工程地点：武汉市洪山区八坦路以西建设单位：武汉地产集团知音房地产开发有限公司设计单位：武汉时代建筑设计有限公司勘察单位：武汉勘察设计有限公司监理单位：武汉鸿诚工程询问管理有限责任公司施工单位：武汉建开工程总承包有限责任公司本工程项目名称为新建居住、商业项目普英城二期10#楼工程位于武汉市白沙洲大道与白沙洲二路交汇处北侧的原中南管道公司场区。10#楼为31层剪力堵结构，屋面高度89870m,建筑面积：20918.08M2o二、1、中华人民共和国国家标准建筑工程施工质量验收规范(GB50204-2015)砌体结构工程施工质t验收规范(GB50203-2011)混凝上结构现场检测技术标准(GB/T50784-2013)2、中华人民共和国行业标准回弹法检测混凝土抗压强度技术规(JGJT23-2011)混凝上中钢筋检测技术规程(JGJ/T152-2008)3、中国工程建设标准化协会标准钻芯法检测混凝土强度技术规程(JGJ/T384-2016)4、10#楼设计图纸三、检温双目、方法与确定原则工程实体质量验证检测的内容主要包括：.工程实体结构构件碎抗压强度回弹检测；.钢筋受护层厚度检测；.现浇验楼板厚度检测；.钢筋数段与间距检测；.植筋锚固力检测.1、混凝上抗压强度检测应涵盖全部设计强度等级，每个强度等级检测数量不少干五个构件。混凝上设计强度等级C50与以上的整向构件采纳钻芯法检测；混凝土设计强度等级C45与以下的构件采纳回弛法检测，首层和顶层必需检测回弹法检测时要求测区表面为混凝上原浆面，并应清洁、平整、干燥，不应有接缝、施工缝、饰面层、浮浆和油垢，并应避开蜂窝、麻面部位。2、钢筋爱护层厚度采纳电磁感应法或剔凿法检测，对非悬挑梁板构件各抽取构件数后的2%且不少于5个构件进行检验;对悬挑梁应抽取构件数以的5%且不少于10个构件进行检验,当悬挑梁数玷少于15个时，应全数检杳；对悬挑板应抽取构件数限的10%且不少于20个构件进行检验；对选定的梁类构件，应对全部纵向受力钢筋的爱护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的爱护层厚度进行检验；对每个钢筋应选择有代表性的不同部位测我3点取平均值。3、混凝土楼板厚度采纳电磁感应法检测，检测楼板应按有代表性的自然间抽取1%且不少于三间，每块板检测三个点，悬挑板取距离支座OJm处，沿宽度方向取包括中心位置在内的班机3点取平均值；其它楼板，在同一对角线上量测中间与距离两端各01.m,取3点平均值。4、钢筋数域与间距检测采纳电磁感应法，楼板X向、Y向钢筋间距与剪力墙水平分布钢筋和竖向分布钢筋间距，检测楼层数量不少于建筑总楼层的30%,每楼层检测构件数量不少于该层构件总数的10%,且不少于三个。5、填充墙砌体植筋锚固力检测采纳非破坏性检验方法，按检验批抽检锚固钢筋样本最小容量进行检测.四、检测效与部位1、强度检测本次检测采纳钻芯法与何弹法检测，对每栋楼强度等级为C45混凝土采纳3个构件钻芯，对每栋楼C45以下混凝土每种强度等级混凝土取5个构件回弹，详细抽样部位如下表:构件名称检测部位设计强度等级成型日期检测方法一层墙23/J-P轴C452017.02.23钻芯法检测三层墙18/J-P轴C452017.03.18钻芯法检测五层墙18-21/H轴C452017.04.03钻芯法检测一层墙18/J-P轴C452017.02.23回弹法检测一层墙18-21/H轴C452017.02.23回弹法检测二层墙5-8/H轴C452017.03.07回弹法检测五层墙5-8/H轴C452017.04.03回弹法检测五层墙8/J-P轴C452017.04.03回弹法检测二层梁10-16/SC402017.02.2回弹法检测轴3五层梁10-16/S轴C402017.03.27回弹法检测六层梁10-16/S轴C402017.04.03回弹法检测八层墙5/D-H轴C402017.04.23回弹法检测十二层墙5-8/H轴C402017.05.18回弹法检测十二层墙8/J-P轴C402017.05.18回弹法检测卜四层墙8/H-P轴C352017.05.27回弹法检测卜四层墙18-21/H轴C352017.05.27回弹法检测十七层墙18-21/H轴C352017.06.14回弹法检测十四层梁10-16/S轴C302017.05.23回弹法检测十五层梁10-16/S轴C302017.05.27回弹法检测十七层梁10-16/S轴C302017.06.07回弹法检测一层墙43/Q-S轴C352017.02.26回弹法检测五层堵45-48/H抽C352017.04.08回弹法检测五层堵50-52/F轴C352017.04.08回弹法检测八层墙44/A-D轴C302017.05.01回弹法检测十二层墙(1.50)1.-R轴C302017.05.20回弹法检测十二层墙48/D-H轴C302017.05.20回弹法检测九层梁37-43/S轴C252017.05.01回弹法检测十二层梁37-43/S轴C252017.05.16回弹法检测十三层梁37-43/S轴C252017.05.20回弹法检测卜四层墙41-44/E轴C252017.05.30回弹法检测卜四层墙45-48/H轴C252017.05.30回弹法检测十七层墙49/J-P轴C252017.06.1回弹法检测2、钢筋爱护层产度检测：采纳电磁感应法检测钢筋爱护层厚度，对每栋楼非悬挑梁抽取5个构件检测，对悬挑梁抽取10个构件，悬挑板抽取2。个构件检测，对非悬挑梁、板分别按其构件总数的2%且不少于5个构件进行检测,详细抽样部位如下表：构件名称检测部位设计爱护层厚度(mm)配筋箍筋构造筋受力筋二层梁1-3/B轴20810021.621.6二层梁1-3/F轴208100/20021.421.4五层悬挑梁48/B-D轴25810021.431.8五层梁48-50/D轴206100/20021.431.6八层悬挑梁5/B-D轴25810021.431.6八层梁3-5/D轴208100/20021.431.8十二层梁10/E-H轴208100/20021.421.4十二层梁9-13/E轴208100/20021.431.6十七层悬挑梁48/B-D轴258©10021.431.8十七层梁50-52/F轴256©10021.421.4构件名称检测部位设计爱护层厚度(mm)配筋二层板1-3/B-F轴15X6130Y6130二层板3-5/D-J轴15X8180Y6120五层板48-50/D-J轴15X8180Y6120五层悬挑板48-50/B-D轴20X8200Y8200八层板3-5/D-J轴15X8180Y6120八层悬挑板3-5/B-D轴20X8200Y8200十二层板10-13/E-H轴15X8200Y8200十二层板13-16/E-H轴15X8200Y8200十七层悬挑48-50/B-D20X8200Y8200板轴十七层板50-52/B-F轴20X6170Y61703、楼板厚度检测：采纳电磁感应法检测，对楼板检测应按其构件总数的1%且不少于3个构件进行检测，每块板检测三个点，在同一对角线上城测中间与距离两端各OJm,取3点平均值，对每栋楼每种楼板取三个构件检测，详细抽样部位如卜.表：层别检测部位设计楼板厚度（mm）备注二层板1-3/B-F抽100/二层板3-5/D-J轴110/五层板48-50/D-J轴110/五层悬挑板48-50/B-D轴90/五层板42-45/H-J轴120/八层板3-5/D-J轴110/八层悬挑板3-5/B-D轴90/八层板5-7/D-H轴100/十二层板10-13/E-H轴120/十二层板13-16/E-H轴120/十七层悬挑板48-50/B-D轴90/十七层板50-52/B-F轴100/钢筋间距检测：采纳电磁感应法检测楼板X向、Y向钢筋间距，对2-17层板,抽取儿个楼层进行检测。详细抽样部位如下表：构件名称检测部位设计钢筋间距备注X向（横向）丫向（纵向）二层墙5-8/H轴8©20010300/五层墙45-48H825010300/八层墙44/A-D轴825010300/十二层墙5-8/H轴820010300/十七层墙18-21/H轴8©20010300/二层板1-3/B-F轴61306130/五层板48-50/D-J轴81806120/八层板3-5/D-J轴8©1806120/十二层板10-13/E-H轴8©2008200/十七层板50-52/B-F6©1706©170/5、填充墙砌体植筋锚固力检测次采纳非破坏性检验方法检测填充墙砌体植筋锚固力，对墙体拉结筋检酷批抽检锚固钢筋样本最小容量进行检测，详细抽样部位如下表:3#楼：构件名称轴线部位备注二层墙3/B-D轴中/二层墙5/D-E轴下/五层墙5/D-E轴中/五层墙9/A-B轴中/八层墙45-48/H轴E/八层墙46-47/D轴中/十二层墙3/B-D轴中/十二层墙5/D-E轴F/十七层墙46-47/D轴中/十七层墙50/B-D轴中/五、打算条件为了检测工作顺当高效进行，请现场协作以下打算工作：1、检测前供应结构设计说明、板施工图、柱施工图、梁施工图，柱定位图。2、各检测层保证有一个1.8m*1.2m大小的工作平台、梯架，其高度应距板底1.8m°3、采纳钻芯法时打算220V电源、水源。4、检测过程中要求监理见证员旁站见证，首次检测时请供应见证员复印件C六、修复处理采纳钻芯法检测后，钻芯后留下的空洞应与时进行修补。修补前孔壁尽量凿毛，并应消除孔内污物，以保证新老舲的良好结合，可采纳比设计高一个强度等级的微膨胀水泥细石验修补，并在修补后留意养护。本工程主体结构实体检测方案由监理单位见证人员，检测单位共同确定。此方案建议征求建设单位、设计单位和质贷监督部门看法后，一式四份，签字盖章后建设单位、施工单位、监理单位、检测单位各存一份。湖北中精衡建筑检测技术有限贵任公司2017年7月17口
