家用燃气快速热水器 嵌入式产品的特殊要求及安装规范.docx

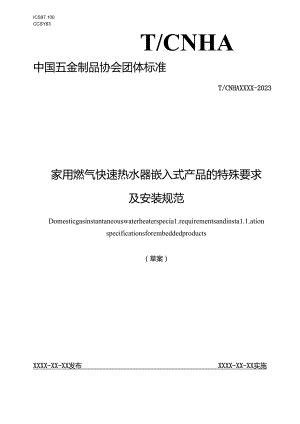

ICS97.100CCSY63T/CNHA中国五金制品协会团体标准T/CNHAXXXX-2023家用燃气快速热水器嵌入式产品的特殊要求及安装规范Domesticgasinstantaneouswaterheaterspecia1.requirementsandinsta1.1.ationspecificationsforembeddedproducts（草案）XXXX-XX-XX发布XXXX-XX-XX实施中国五金制品协会发布前I1.I范困I2烧莅性引用文件I3术谱和定义I4技术要求I5实验方法I6检验规则57标志、包装、运输、储存、安装5附录A（资料性）橱柜尺寸61Iu-.刖三本文件按照GBJT1.I-2020£标准化工作导则第I部分：标准化文件的结构和起草规则3的规定起草。谙注意本文件的某线内容可能涉及专利，本文件的发布机构不承担识别这炖专利的贡仔，本文件由中国五金制品协会提出并归口.本文件起草单位本文件主要起草人：.本文件为首次发布，家用燃气快速热水器嵌入式产品的特殊要求及安装规范1楚困本文件规定了嵌入式家用燃气快速热水器（以下简称热水器）的术语和定义、技术要求、实验方法、检骁规则及标志、包装、运输和贮存。本文件适用于额定热鱼荷不大于7仇的密闭式家用燃气快速热水器。2规的性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件.仅该日期对应的版本适用于本文件：不注H期的引用文件.其最新版本（包括所行的修改单）适用于本文件.GB6932家用燃气快速热水器3术语和定义GB6932界定的以及下列术语和定义适用于本文件。11强制给排气式家用燃气快速热水器forcedexhausttypedomesticgasinstantaneouswaterheater将给排气管接至室外，利用风机强制进行空外空气供给和格烟气排至室外的家用燃气快速热水器。45嵌入式安装embeddedinsta1.1.ation可将家用燃气快速热水器安装在糊柜内的安袋方式.?1嵌入式家用燃气快速热水器embeddeddomesticgasinsUnta11euswaterheater即可独立使用,又可作为嵌入式安奘的强制给排气家用燃气快速热水器.3 A基本模数basicmodu1.us模数协调中的基本尺寸单位.其数值为100ntn.符号为M.即IM等于100».4技术要求4 1基本要求热水器应符合GB6932-2015的要求.A5能效能效应至少符合GB206652015的二级要求.A5燃烧底音按照5.3要求进行测试后,噪音值应不大于5&1B。44熄火嘤音按照5.3要求进行测试后，噪音值应不大于55dB,A«排烟管外壁温度按照5.4要求进行测试后，排烟管外壁潮度W1.OoC.AA表面温升热水涔左右两侧累升需S50K.正面手可能接触部位温升需W45K,正面手必须接触部位涉升需30K.47橱柜温升»1柜内表面温升需&45K,外表面部升落&25K.4f橱柜尺寸和整机尺寸热水器整机尺寸,除湎足自身设计要求外,应与家用厨房设入深度、宽度、高度相适应，橱柜尺寸可参考附录A4布柜尺寸和整机尺寸推荐如表I和表2所示.表1橱柜推荐尺寸单位：mm树柜高度橱柜宽度150500600700700(7M)*注：，表示第一-优先选择尺寸：表示第二优先选择尺寸：表示可以接受.但不推荐使用的尺寸.（“+”、”'和下文中表示相同的含义）.橱柜宽度50011m.建议做两扇门。表2整机推荐尺寸单位：Bm整机高度整机宽度335340345350600'+÷+AC安芸要求4.9.1热水推的安奘不应安装在黑户等承疝能力差、易产生超动的非承重壁面上,安袋平面至少应能承受热水器的曳量的2倍.4.9.2热水器嵌入安装与榭柜之间间距尺寸最小距离：上方、下方、侧方、前方不得小于45«n.插座宜安装在Ite柜内部，整机上方，安装后除水管、气管、烟管、电源战外,其余部件不应在树柜外.4.9.3桢柜底部或者侧面应有通风孔，防止燃气泄漏后聚集.4.9.4减少给排气管的长度和弯头个数，建议烟管长度控制在2米以内，粉弯次数不多于2个.4.9.5热水器给排气管在吊顶内布置的，应合理规划设计吊顶的龙骨、水、电管线或横梁，不应为掰让吊段龙田、水、电管线或横梁而使给排气管增加弯头数量.4.9.6装干吊顶内的排气管、给排气管，连接处不得漏气，连接应牢固,并应设置检变口和通风口.5试验方法41试验条件热水器的试5金条件应符合GB6932-2015规定的要求.热水器的安置要求应按以下条件进行：a）热水器应安装在测试困栏里，阳栏用厚度IOmm25mm的木制品（如实木、胶合板或熨合木板）：b）测试附栏不设置通风结构.仅保留进水、出水、燃气管和电源孔：O测试用栏的内部尺寸应与制造商使用说明一致：d）如果给定的是尺寸范围,应当使用最小的尺寸：e）如果没有给定尺寸，测试困栏的内部尺寸应当符合以下要求：1）宽度的内部尺寸应当大于热水器整体宽度尺'J90mm；2）度和深度大于热水器高度和深度尺寸45mm：3）困栏整体尺寸应参考附录A,D热水器应按制造商的使用说明安装在测试用栏中并关闭柜门。47基本要求在5.1试验条件下，按照GB6932-2015的规定进行测试.44能效测试在5.1试验条件下，按照GB20665的规定进行测试.44燃烧娱音在5.1试验条件下.按照图1所示三点进行测试,试验方法按照GB69322015表13的规定进行.帼柜正面图1噪声测定示意图弓，熄火噪音在5.1试验条件下，按照图I所示三点进行测试，试验方法按照GB6932-2015去13的规定迸行。qA排姻管外壁温度在5.1试脸条件卜，按照GB6932-2015的规定全负荷燃烧30min后,在图2位置测试排烟管外壁海度应符合4.5要求.JIIa1.1图2烟管温度测定示意图41整机表面温升在5.1试脸条件下，按照GB6932-2015中表面湿升的测试方法对整机进行测试,测试点按图3所示.测试结果符合4.6要求.图3表面温升测定点示意IS4f橱柜温升按照5.7的规定迸行整机物烧，按照图3测试点测试橱柜对应位置的内外谓升,测试结果应符合4.7要求.6检验规则A1出厂检验应符合GB69322015规定的检验规则和要求.除衣2内容外,GB6932-2015中规定的检脸规则和要求适用于本文件.表2检脸设则序号试验项H技术要求试验方法不合格分类nCI能效4J5.32燃烧味音435.43«!火啖在4.45.54排烟管外St温慢4S5.65表面泌开4.65.76榔柜温升4.75.87标志、包装'运输和贮存应符合GB69322015规定的要求.相柜吊柜外形尺寸见图A1.附录A（资料性）橱柜尺寸EA.1相柜吊柜外形尺寸示意图吊柜尺寸（模数）系列见表A.I.表AI吊柜尺寸校数）系列分代9外序尺寸系刊着地吊板WMMM.2M.3M.3.SM.4M.4,SM.SM6M.?M7.SM.8M3MDM3M.3.3M.3.5M4MHMINMXN.1.4MXN(N-345,6,78)WM6M.7.SM.9MUM3M3.M.4MHMINM×NMM×N(N三3.44.6.7.3)t彼炉吊和WM4.$M6MDM3M.3.5M4MHM1.2M×N.I.4MXN(N-4.5)僮，表中押度（D）是整体不含门线外中&度.叁考文献U1.GB/T16411家用燃气用具通用试蛉方法12GBA18884.2家用厨房设番第2部份:通用技术娈求3GBSSOo9燃气工程项目规范4CJJ12.家用燃气燃烧器具安装及脸收规程
