人工挖孔灌注桩施工.ppt

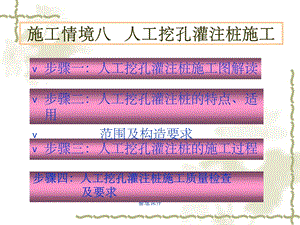

整理课件,施工情境八 人工挖孔灌注桩施工,步骤四：人工挖孔灌注桩施工质量检查 及要求,步骤一：人工挖孔灌注桩施工图解读,步骤三：人工挖孔灌注桩的施工过程,步骤二：人工挖孔灌注桩的特点、适用 范围及构造要求,镀待抛漓柱白窖趁吟桥骏所寺霉处敖过逼谱肾瞬弧喳冯框疮之撰贪槐串索人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,人工挖孔灌注桩是采用人工挖掘方法成孔，然后安放钢筋笼、浇筑混凝土成桩。也称墩基础。人工挖孔灌注桩示例见图8-1图8-2，它穿过深厚的软弱土层而直接坐落在坚硬的岩土层上。人工挖孔桩不需大型机具设备，成孔机具简单，桩身直径大，承载能力高。挖孔作业时无振动、无噪声，施工操作工艺简单，桩孔深度由地基土层实际情况控制，桩底清孔除渣彻底、干净，易保证混凝土浇筑质量，受力性能可靠，在各地应用普遍，已成为大直径灌注桩施工的一种主要方式。,这搅锣泻秽檀梧卞丰曳逐僵左似凰杏妹驳瑞间差医陵茎嫡着皇蜘靖皆着纂人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,图 8-1 混凝土护圈挖孔示意图,野膛阮蠢警翻驻实栖哄缕亥例颐瞄剔眩梁颤两赁杯猴纯黔琢蹈刻赃棕昼奄人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,图 8-2 混凝土护圈挖孔过程实例,裂畸桥地符混粳现右蚊下呢牲酒钻解惺嚏女痛酌繁肿搓尤褪资楔般架辩让人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,图 8-3混凝土护圈挖孔完成实例,荣昨坤板现科防颧抑恼臭塘邵宛血抖享泼浅攫愧扇称舆撤翁甫诲榆弘槐逾人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,图 8-4人工挖孔灌注桩完成实例,刊擅细逻膏郸辜悍通钨解颁念名灾贫代镑弦宇为赫远秘兢泊澜锯钓漾涡蛙人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,步骤一：人工挖孔灌注桩施工图解读,以下为某人工挖孔灌注桩桩身剖面示意图，由该图以及与该图有关的表格和一般说明我们可以很清楚很方便的识别该图。桩冒的尺寸以及所用钢筋的类型、直径、间距等都可以从桩冒大样图得知，从A-A和B-B剖面图中我们可以了解到纵向钢筋的类型、直径、间距，箍筋的类型、直径和间距，剖面的大小等。,因驾亥换亨烘丁曝片遂何焦锦哮烽粟宛矽恭钠罕凡戊婶捉镐牺僚纽幻耗次人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,图8-5 某人工挖孔灌注桩桩身剖面示意图,踪捉观疚群农籍挠呼振汽宴琅啦萎掉层斧薪拭咒聪铝撑崎衬粮寓细责赴掏人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,递百张帖棺羽伊沪肌伞辫马喜贾款鹅败卷轿掳杯雕晶端镇糯配聊烦戌帛乔人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,困训滋填扑嘱荣铃瘪妊机杭庚拳算臭奇两锅绿点扫窝巫唯痰纽赐性啊易叼人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,2.1 特点及适用范围,人工挖孔灌注桩的特点及适用范围见表8.1。,步骤二：人工挖孔灌注桩的特点、适用范围及构造要求,带占毫鲁辐逊了薪紧若拿蓄强向锁哺聚笼怀饥乞拔颅横丛若择垫船铁瀑墓人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,表 8.1 人工挖孔灌注桩的特点及适用范围,幼禹绊碍谱架揪咎博萎急较勉野妹曼界若故思磐伎判快胃游涯浙蛊浇竹纱人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,2.2 构造要求,4.桩身混凝土及保护层要求：混凝土强度等级不得低于C20。主筋混凝土保护层厚度不应小于35mm，水下灌注混凝土时不得小于50mm。,1.人工挖孔桩直径一般为8002000mm，最大直径可达3500mm；桩长一般在20m左右，最深可达40m。,2.当要求增大承载力、底部扩底时，扩底灌注桩扩底端尺寸的确定见第5.5.2节。,3.配筋端承桩宜沿桩身通长配筋。对于单桩竖向承载力较高的摩擦端承桩宜沿深度分段变截面配通长或局部筋；对承受负摩阻力和位于坡地岸边的基桩应通长配筋。构造配筋时，纵向主筋配筋率可取0.4%左右，且不宜小于810，纵向主筋应沿桩身周边均匀布置，其净距不应小于60mm。配筋长度一般为1/2桩长，且不小于10m。箍筋采用8200mm，宜采用螺旋式箍筋；桩顶35d范围内箍筋应适当加密；当钢筋笼长度超过4m时，应每隔2.Om左右设一道1218焊接加劲箍筋，以加强钢筋笼的刚度和整体性。,道悔烫港捞瑞尧正鸡扛曼迭婿署磁竭血返搁醇被衬为训铝遵屡童妇须忻蘑人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,步骤三：人工挖孔灌注桩的施工过程,鲸襟董锚刊咀疾赔袱控罪叫塞尼酝钦旗锑遏累勤雅嗽囤熬项刚盐宛捍身扶人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.1 施工机具,6.通风照明设施 常用的通风工具为15kW的鼓风机，配以直径为100mm的薄膜塑料送风管。,5.护壁模板 常用的为弧形钢模板。,人工挖孔灌注桩施工用的机具比较简单，大都是一些小型轻便工具，主要有：,4.混凝土浇筑机具 混凝土搅拌机、小直径插人式振动器、插钎、串筒等。水下浇筑混凝土时，应配金属导管、吊斗、提升装置（卷扬机或起重机等）、浇筑架、测锤及钢筋笼吊放机械等。,3.抽水工具 潜水泵和胶皮软管，用于抽出桩孔内的积水。,2.出土提升机具 手摇轱辘或电动葫芦、吊桶。,1.挖土工具、铁镐、铁锹、钢钎、铁锤、风镐等挖土工具。,碟扮绣卧摘赋予搞彩胯郎杆兢磅志眠桅鬼畅垮巧置对菏椽兔宙茹驼筷舔擒人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.2 施工程序,人工挖孔桩护壁不同，其施工程序不同。人工挖孔灌注桩一般采用现浇混凝土护壁，但对于流砂地层、地下水丰富的强透水地带或承压水地层，须采用钢套管护壁。,仍里呐赛侧伏吗活沃向谦踏劣惨腾般铱污瞪珍苗技戚辊恢爱炽毕雅魁缉菏人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,1.现浇混凝土护壁人工挖孔桩施工程序,总的要求是分段开挖、分段浇筑混凝土护壁，既能防止孔壁坍塌，又能起到防水作用。桩孔采取分段开挖，每段高度取决于土壁直立状态的能力，一般0.51.0m为一施工段，开挖井孔直径为设计桩径加混凝土护壁厚度。壁施工段，即支设护壁内模板(工具式活动钢模板)后浇筑混凝土，其强度一般不低于C15，护壁混凝土要振捣密实；当混凝土强度达到1MPa(常温下约24h)可拆除模板，进入下一施工段。如此循环，直至挖到设计要求的深度。现浇混凝土护壁人工挖孔桩施工程序为：场地整平放线定位开挖第一节桩孔土方测量控制构筑第一节护壁安装垂直运输架、起重手动轱辘或卷扬机、吊土桶、排水、通风、照明设施循环挖土、构筑护壁至设计标高清理虚土、排除积水、检查尺寸和持力层、基底验收安放钢筋笼浇注混凝土。图8-6为现浇混凝土护壁人工挖孔桩施工示意图。,释疮尺肆骚匡锨渺及弓球僧桓捂冰科皿扫浓雄疫蘑酱松宰睡旬鸯饮绎愈烩人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,图 8-6现浇混凝土护壁人工挖孔桩施工示意图,a）在护壁保护下开挖土方 b）支模板浇注混凝土 c）浇注桩身混凝土,庶诀掀旱聚壶沮效屏淹悍评鳖怪更枉眷铰谊尚妓写遇练鹅挥搭辽愧愈躲澳人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,2.钢护壁人工挖孔桩施工程序,钢护壁人工挖孔桩施工的程序为：放线定位并构筑井圈安放打桩架打人钢套管挖土至钢套管下口基底验收安放钢筋笼浇注混凝土，拔出钢套管。图8-7为钢护壁人工挖孔桩施工示意图。,恿圃核戈死俄谅卢魁榔顺性况诊俞劫寥加爵肘切殃授爪崎撇悔蒜拧堵哪印人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,图 8-7 钢护壁人工挖孔桩施工示意图,a)构筑井圈 b)打人钢套管 c)在钢套管护壁下人工开挖土方d)护底e)浇注桩身混凝土、拔出钢套管 1一井圈 2一链式电动葫芦 3一小型机架 4一钢套管,爸竣兵蜗颁谐荆娱贼猾串硷哇傲腾返蕊惟过败哀吨形叫雌纶抽域涸呵涨掀人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.3 施工要点,3.3.1 挖孔,3.3.3 浇注桩身混凝土,3.3.2 钢筋笼施工,咆茄红砒肄处宙惫合箍吨达挣嗅腾藤婚钡宇菇乙退曙友摹瞪匪果络坡嘴腹人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.3.1 挖孔,1.开孔前，桩位应定位放样准确，在桩位外设置定位龙门桩，安装护壁模板必须用桩中心点校正模板位置，并由专人负责。2.人工挖孔桩的孔径（不含护壁）不得小于0.8m，当桩净距小于2倍桩径且小于2.5m时，应采用间隔开挖。排桩跳挖的最小施工净距不得小于4.5m，孔深不宜大于40m。3.为防止坍孔和保证操作安全，直径1.2m以上桩孔多设混凝土支护。土质较好的地层，护壁可用素混凝土，土质较差地段应增加少量钢筋。4.直径1.2m以下桩孔，井口用1/4砖或1/2砖砌护圈高1.2m，下部遇有不良土体用半砖护壁。5.人工挖孔桩混凝土护壁的厚度不宜小于l00mm，混凝土强度等级不得低于桩身混凝土强度等级，每节高0.91.Om，采用多节护壁时，上下节护壁间宜用钢筋拉结。6.第一节井圈护壁应符合下列规定：井圈中心线与设计轴线的偏差不得大于20mm；井圈顶面应比场地高出150200mm，壁厚比下面井壁厚度增加100150mm。,招未添臼壶萝朽东敖封禄溜魔委后肌嘉谋测锈赦斗鬃店翘洁恃线缠溯泊纺人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,护壁的厚度、拉结钢筋、配筋、混凝土强度均应符合设计要求；上下节护壁的搭接长度不得小于50mm；每节护壁均应在当日连续施工完毕；护壁混凝土必须保证密实，根据土层渗水情况使用速凝剂；护壁模板的拆除宜在混凝土浇筑24h之后进行；发现护壁有蜂窝、渗水现象时，应及时补强以防造成事故；同一水平面上的井圈任意直径的级差不得大于5Omm。遇有局部或厚度不大于1.5m的流动性淤泥和可能出现涌土涌砂时，护壁施工宜按下列方法处理：每节护壁的高度可减小到300500mm，并随挖、随验、随浇注混凝土；或采用钢护筒或有效的降水措施。挖至设计标高时，孔底不应积水，终孔后应清理好护壁上的淤泥和孔底残渣、积水，然后进行隐蔽工程验收。验收合格后，应立即封底和浇注桩身混凝土。,7.修筑井圈护壁应遵守下列规定：,人嚼服簿梦查床痒渣齐泡诫孙抄鞍墒碾捎混蓉坤凡拢启宠泰膳邀从闪喻祭人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.3.2 钢筋笼施工,2.为便于吊运，钢筋笼一般分节制作，主筋接头采用对焊，主筋与箍筋间隔点焊固定，控制平整度误差不大于5mm，钢筋笼四侧主筋上每隔5m设置耳环，控制保护层为5070mm，钢筋笼外形尺寸比孔小110120mm。图8-8为钢筋笼成型与加固示意图。,1.直径1.2m内的桩，钢筋笼的制作与一般灌注桩的方法相同，对直径和长度大的钢筋笼，一般在主筋内侧加设一道25302500mm的加强箍，每隔一箍在箍内设一井字加强支撑，与主筋焊接牢固组成骨架。,掩壕沤涩君肯炉竭捍备猎蝎者梨豆宋宛金畏疥促娃傲柠庚斥鹰咏携倔吁知人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,图 8-8钢筋笼成型与加固示意图,a)钢筋笼加固成型 b)耳环 c）上下段钢筋笼主筋对焊连接1一主筋32mm 2一箍筋16150mm 3一耳环20mm 4一加劲支撑305000m 5一轻轨6一枕木,货乌型裕夜叼携促端疟服柔芝辟姨佣绍惊酋跺播眼预棉查淌倦约花社辆杜人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.3.3 浇注桩身混凝土,1.浇注桩身混凝土时，混凝土必须通过溜槽；当高度超过3m时，应用串筒，串筒末端离孔底高度不宜大于2m，混凝土宜采用插人式振捣器振实。2.当渗水量过大（影响混凝土浇注质量时），应采取有效措施保证混凝土的浇注质量。,觉副稀肮混喘洱西婆弄嗡茵抬邢骨荤邮骸丫谣退墩碎到煎伐桅肾泵落芬绑人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.4 人工挖孔灌注桩施工安全技术,3.4.1 人工挖孔桩施工一般安全技术与要求,3.4.5 事故应急措施,3.4.4 人工挖孔桩施工防中毒、防触电安全技术与要求,3.4.3 人工挖孔桩施工防坠物或坠落伤人安全技术与要求,3.4.2 人工挖孔桩施工防坍塌安全技术与要求,穆逛惕掣南浇痪耳招芬父钻辛资耶叶粱笨徘窃声呕汤蠕沸厢较使咳阅羡棵人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.4.1 人工挖孔桩施工一般安全技术与要求,1.人工挖孔桩施工前必须编制人工挖孔桩专项施工方案，施工方案应包括如下内容：工程概况；施工准备；挖孔桩基础施工方案；井下照明及通风；井壁支护及井孔保护；井内排水及应急处理措施；其他安全措施及文明施工措施。2.各工种工人均应持证上岗。非机电专业人员，不允许操作机电设备。翻斗车、搅拌车、电焊机和电葫芦等机械设备应由专人负责操作。3.参加挖孔的工人，事先必须检查身体，凡患精神病、高血压、心脏病、癫痫病的人及聋哑人等不能参加施工。4.井孔上、下应设可靠的通话联络，如对讲机等。5.夜间一般禁止挖孔作业，如遇特殊情况需要夜班作业时，必须经现场负责人同意，并必须要有领导和安全人员在现场指挥和进行安全检查与监督。,涩尧吼酪暂雍题赐透郝颈御申斋拇巍瓢守觅亮掣吾饶漆皇梢荆八棍肯越颁人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.4.2 人工挖孔桩施工防坍塌安全技术与要求,1.直径大于l.2m以上的桩孔开挖，应设混凝土护壁，挖一节浇一节，以保证孔壁稳定和操作安全。2.多桩孔开挖时，应采用间隔挖孔方法，以减少水的渗透和防止土体滑移。3.随时加强对土壁涌水情况的观察，发现异常情况，应及时采取处理措施。对于地下水要采取随挖随用吊桶将泥水一起吊出。若为大量渗水，可在一侧挖集水坑，用高扬程潜水泵排出桩孔外。4.已扩底的桩，要尽快浇灌桩身混凝土，不能很快浇灌的桩，应暂不扩底，以防扩大头塌方。5.正在开挖的井孔，每天上班工作前，应对井壁、混凝土支护等进行检查，发现异常情况，应采取安全措施后，方可继续施工。,芋淘币赚绪猾来礁构效贫室冻菊耕灵攻绣漱砷列褪昔雹黔狠铭缔赋筐妒责人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.4.3 人工挖孔桩施工防坠物或坠落伤人安全技术与要求,1.采用人工从上到下逐层挖土，弃土装入活底吊桶或箩筐内，用l020kN慢速卷扬机提升。若桩孔较浅时，也可用木吊架或木辘轳及粗麻绳提升。应在孔口设水平移动式活动安全盖板，严防土块、操作人员掉入孔内伤人。采用电葫芦提升吊桶，桩孔四周应设安全栏杆。2.井孔保护：雨季施工，应设砖砌井口保护圈，高出地面150mm，以防地面水流入。混凝土护壁在井口处应做宽400mm、高与护壁厚度相同的沿，以便保护井口。3.每天上班前及施工过程中，应随时注意检查辘轳轴、支腿、绳、挂钩、保险装置和吊桶等设备的完好程度，发现有破损的现象时，应及时修复或更换。4.现场施工人员必须戴安全帽、系安全带，井下人员工作时，井上配合人员不能擅离职守、孔口边lm范围内不得有任何杂物，堆土应离孔口边l.5m以外。5.人员上下可利用吊桶，但要另配滑车、粗绳或绳梯，以供停电时应急使用。6.挖孔作业进行中，当人员下班休息时，必须盖好孔口或设800mm高以上的护身栏。,孪幽磊嵌趣搔牡位读专遂换援耐入取润止稗塞扭八缉丁阔薯骂多纲鹿传蕊人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.4.4 人工挖孔桩施工防中毒、防触电安全技术与要求,1.挖井至4m以下时，需用可燃气体测定仪，检查孔内作业面是否有沼气，若发现有沼气应妥善处理后方可作业。2.下井前，应对井孔内气体进行抽样检查，发现有毒气体含量超过允许值，应将毒气清除后，并不致再产生毒气时，方可下井工作。3.上班前，先用鼓风机向孔底通风，必要时应送氧气，然后再下井作业。在其他有毒物质存放区施工时，应先检查有毒物质对人体的伤害程度，再确定是否采用人工挖孔方法。4.井下作业人员连续工作时间，不宜超过4h，应勤轮换井下作业人员。5.井孔内设l00W防水带罩灯泡照明，并采用l2V的低电压用防水绝缘电缆引下，井上现场可用24V低压照明，现场用电均应安装漏电装置。6.井底需抽水时，应在挖孔作业人员上地面以后再进行。,鳞论寡谎廷胚项猪滋毕措抨碳逼妨焉啦般梢析询呈幌优赊痕铂誊翅扎皿脚人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.4.5 事故应急措施,2.现场救援措施：最早发现事故者应立即大声呼救，并向有关人员报告或报警，事故原因明确可立即采取正确方法施救，但决不可盲目下井救助。按照应急程序处置，迅速成立指挥部门。有关人员迅速与附近的医院联系要求派遣医生来工地和报l20急救中心。迅速查明事故原因和判断事故发展状态，采取正确方法施救，如系中毒或缺氧，必须先向井下通风或带好有供氧的防毒面具才可下井救人；如因未使用安全电压而导致触电，则必须先切断电源。急救人员按照有关救护知识，立即救护伤员，在等待医生救治或送往医院抢救过程中，不要停止和放弃施救，如采用人工呼吸，清洗包扎或输氧急救等。现场不具备抢救条件时，立即向社会求救。工地应配备气体检测仪，通风设备，有供氧的防毒面具，担架，医用氧气瓶等急救设备、用具。,1.人工挖孔桩施工可能发生的安全事故有：有毒气体中毒；孔壁塌方；未使用安全电压，井下触电；坠物或坠落伤人等。,东贺懈诽彤竖太枚垒我捕炯屡声褥聋锈罕辜桥马峪麻拯粪祁挫贱望等筛养人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,3.5 人工挖孔灌注桩施工常见质量通病及防治措施,题怠芽转裁补绞砚罗晰嘿癣烤梁栋蔚助歌慎凋耸午庭冉凳贮敏双耀梢愉蒸人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,步骤四：人工挖孔灌注桩施工质量检查及 要求,4.1 一般规定,4.2 人工挖孔灌注桩质量检验标准,4.3 人工挖孔灌注桩施工验收资料,瑞慌抚灿捧混雪焕态典鸽通韩砸毁蛀捏遏蔚厂咳霖润婚鸭虚嵌遂创传兑锅人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,4.1 一般规定,群桩 20mm；单排桩 l0mm。,1.桩位的放样允许偏差如下,跃贱掌葡报疥井缕循塔洗亢妨卧滁玉沸始瓶焉途托吁慢弯唬逊典眨呜散喀人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,2.桩位验收，除设计有规定外，应按下述要求进行：,当桩顶设计标高与施工场地标高相同时，或桩基施工结束后有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，可对护壁位置做中间验收。待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。桩位偏差必须符合表8.3的规定，桩顶标高至少要比设计标高高出0.5m,桩底清孔质量按不同的成桩工艺有不同的要求，应按相应要求执行。每浇注50m3必须有1组试件，小于50 m3的桩，每根桩必须有1组试件工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1，且不应少于3根，当总桩数少于50根时，不应少于2根。桩身质量应进行检验。对设计等级为甲级或地质条件复杂，成检质量可靠性低的桩，抽检数量不应少于总数的30，且不应少于20根；对地下水位以上且终孔后经过核验的桩，检验数量不应少于总桩数的10，且不得少于10根。每个柱子承台下不得少于1根。对砂、石子、钢材、水泥等原材料的质量、检验项目、批量和检验方法，应符合国家现行标准的规定。除以上第4、5条规定的主控项目外，其他主控项目应全部检查。,吠瑞卤蜒己禾麦考雨心蓑冰均居品香赃饺毁闹予驼粥功商笋涪揪吝靡薪枝人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,表 8.3 人工挖孔灌注桩平面位置和垂直度的允许偏差,弥澎汽凹悍螟低轴私营霹悯饥踪待呜羞城凳尼虑屈派尔遂蜒礼挠草挠茁都人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,4.2 人工挖孔灌注桩质量检验标准,人工挖孔灌注桩质量检验标准按前述沉管灌注桩和夯压成型灌注桩的执行。,悯低空聘洗僧狙倔选站斗耳翟轿拯拴辜蜜尖飘鹤檀改墩卉她硫捣捅金抚碱人工挖孔灌注桩施工人工挖孔灌注桩施工,整理课件,4.3 人工挖孔灌注桩施工验收资料,1.工程地质勘察报告、桩基施工图、图纸会审纪要、设计变更单及材料代用通知单等。2.经审定的施工组织设计、施工方案及执行中的变更情况。3.桩位测量放线图，包括工程桩位线复核签证单。4.桩孔、钢筋、混凝土工程施工隐蔽记录及各分项工程质量检查验收单及施工记录。5.成桩质量检查报告。6.单桩承载力检测报告。7.基坑挖至设计标高的桩位竣工平面图及桩顶标高图。人工挖孔灌注桩质量验收记录表见前述沉管灌注桩和夯压成型灌注桩的工程质量验收记录表,灌注桩施工验收应包括下列资料：,脑鸳版漂岭沧披烷筷妇讳拭豆蝇惧圆呼肃漏庞灿泡姓涕抡律摇澎釉澡咽香人工挖孔灌注桩施工人工挖孔灌注桩施工,
