某大厦地下室专项施工方案.docx

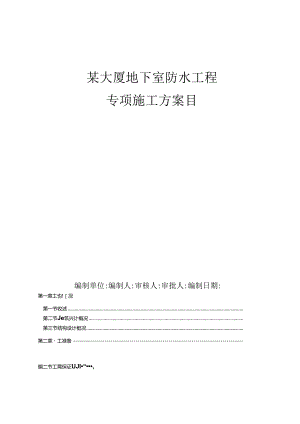

某大厦地下室防水工程专项施工方案目编制单位:编制人:审核人:审批人:编制日期:第一章工也!况第一节收述第二节Je筑兴计概况第三节结构设计梃况第二章工准备第一节观场准备6第二节要发包人及相关单位办助完戊的茶工施备工作7”三草注工技术准备7第四节项目烟织，机构的准备9管理俶IR机构原则9第五节爱立双目管理辆度I1.第六节注工队伍的准事12jJ1.1.X*12第一节基坑支护及墩基础厩工中总包管理12第二节土方开物、目埃及茶坑降井水14第臼节啬文模文设16第九节抗震构造措施17,20«H*及，事代控的要求及重点T地下室模板W工20第二节地下上加嬉注工21第三节地下火色J1.工22第四节/横板厚度及筋保护泉控制38第一草板分包工雇计43第二节注工总承包的配合内客43第三节分包管工作发序44第五节与业主及设计丈理单位的配合50第一节聂度计划安排53第二节进度的理控管,53第三节地下室就款设备投入计划54第五节主要材料投入及盘哥计划55T工t目标保证，*56一、工卷及量目标56二、及量保证体系56三、质量保证措施57区.单项工艺实施质量控格措施58编二节工需保证UJI“,笫一章工程概况第一节概述第二节建筑设计概况一、大艮地下室项目：1、英筑傅点：地下3层层高：-3尸层高4.50!«,-2尸层高为3.6001.-"层高主楼部分为4.05,裙楼部分为3.60m；2、建筑面积：总建筑面积58630.50此其中地下室18663.50M2;3、结构形式，椎剪结构。二、建筑设计慨况：1、层高、总高、功能：地下室3层，主要功能为人防防护单元和抗爆单元及水泵房和消防水池及地下车库：-3F层主要功能为停车场、消防水池、水泵房、库房兼人防防护器材室、风机房、空调机房、谑毒室、弱电房和强电房等；-2F层主要功能为风机房.排烟机房、弱电房、强电房和停车场；-IF层主要功能为消防控制室、发电机房、垃圾房、弱电机房、挂烟机房、门卫和停车场2、地下室内、外中体：地下室外墙为抗渗自防水钢筋混凝土外墙，内墙除筋混凝土外墙外，其余堵体采用19Omm厚熨合轻质混凝土砌块，V7.5砂浆砌筑.三、高程和标商：本工程±0.000米相当于绝对标高13.85M（黄海高程），室外地评标商为:-O.30M,地下室底板面标高为：13.550M,电梯间底标高为：-14.OOMa第三节结构设计概况一、结构型式：本工程为框剪结构，设防烈度为7度，设计使用年限50年。二、基础形式：本工程地下室基础结构形式采用筏形基础，筏形基础混凝土强度等级为：C35.以砂质粘性土为持力层.主楼部分筏形基砒的筏板厚度为2000m,筏板下的持力层为砂质粘土层：裙楼部分筏形基础的筏板厚度为90Omnb径板下采用抗浮锚杆，本工程裙楼部分设计有754根抗拔（浮）锚杆（含5分普通锚杆），基炕支护已由招标单位单独发包。筏板基砒的主楼部分和裙楼部分以沉降后浇带为界。锚杆杆体采用4C25.杆体组装前钢筋应平直、除油和除锈.钢筋应采用焊接或机械连接.采用焊接时宜采用双面焊，焊接长度为5d,钢舫端部弯成羊角形伸入底板35d,弯角45°,角度误差不应大于5°.也0水泥浆围结体注浆体强度不低于2OMPa,注浆压力为0.51.OMPa.锚杆成孔直径250mm,底板以下孔深15m,或入中风化岩411u单垠锚杆抗战力设计值为365KN,施工按岩土锚杆（索）技术规程（CECS22:2005）进行。验收试验锚杆的数量取锚杆总数的淤，最大试验荷载为547.5KN.脸收试段按土层锚杆设计与施工规范CECS22：90进行。地下室裙楼部分须待主体结构施工完毕后方可停止抽水。地下宦筏板板面标高：沉降后浇带以内部分为:T2.200m；反之沉降后浇带以外部分为：-12.150m.地下室筏板厚度：沉降后浇盾以内（即主楼位置）部分为：2（）Oomm：反之沉降后浇带以外（即裙楼位置）部分为：900mm。在地下室筏板基础（包含-2F梁板、TF梁板及地下室茂板和梁）的主楼和裙楼交界处，设置一网宽度为100OnUn的环形沉降后在传；在筏板基础及地下室外墙（包含-21；梁板、-匹梁板及地下室顶板和零）上78轴之间及89轴之间，分别距离7轴、8轴、9轴均为3200三的位置，设置一条宽度为2000M的膨胀加强带：在筏板基础的裙楼部位及地下室外堵（包含-2F梁极、-IF梁板及地下室顶板和烫）上DE轴之间，距离D轴4575mm的位置同样设置一条宽度为200OnIm的膨胀加强带。在地下室外堵（包含-2F梁板、TF梁板及地下室顶板和梁）A轴和H轴上45轴之网，距离5轴320Omm的位置，设置一条垂直方向宽度为200OnIm的膨胀加强带；在地下室外堵（包含-2F梁板、TF梁板及地下室顶板和梁）A轴上1214轴之同，距符12轴3300三的位置，设置一条垂直方向宽度为2（Kx）E的膨胀加强借；在地下室外墙（包含-2F缨板、-中裂板及坨下室顶板和梁）H轴上1112轴之间，距黑11轴320Onnn的位置,设置一条垂直方向宽度为2000Im的膨胀加强常。三、主旻结构尺寸1、主要构件截面尺寸：（IX楼板厚度：（1）,楼板厚度：（单位：三）-31；板-2F板TF板土零板22I层板天面板900.2000130.140,150,180.250130.140.150.180180.200100,120,140120,140（2）、根茶（支）柱、短破才（鼻形柱）粒面:250X500.300X500.400×400<950,1400）,500×500（600.650、750、900）,540X500（555,600、610、660、665.750.）,600X600（1410.1500.1520）.700X700、800X800（900,1000、1100.1800、2400）900X1100（1200）,1000X1000（1100.1300,1500）,1100X1100<1200.1500）（3）、Jr力埼才厚：剪力堵墙厚（外堵）：地下室负三层剪力墙堵厚为500m.负二层剪力墙墙厚为40OmnI.负一层剪力将墙厚为250三。根据结构施工总说明的要求：作为防水混凝土构件使用的堵段（柱段），墙（柱）迎水面的纵筋保护层应增加35（20）,在平面图以及墙柱详图或柱表中,标注的墙柱截面尺寸未包括应增加的保护层厚度。故坨下室外场厚度调整（增加外侧厚度尺寸）为：负三层535mm,负二层435mm,负一层285mm：地下室外墙上的柱子外恻厚度尺寸统一增加20mm：4个角柱AZ1.AZ1.a,AZ3.AZ3a在两个外侧方向的尺寸均增加20mm,其余边柱AZ2、AZ2a、AZ4、AZ4a均在外侧方向增加20mu（4）、地梁、根柒梁藏面150X400.180X500,200X400（500、540、600）,250X500（600.700、800）,300×600<700,800.900.1500）,350×800<900）.400×900（1300、1500),500×500o(5)混奈士强度等1、抗淳等fit：环境类别板、场、壳梁柱C25C45C50C20C25C45C20C25C45C5015153025303030一2020303030注：板、诘、壳中分布钢筋的保护层厚度不应小于上表相应数值减IOmm：梁、柱中轴筋和构造钢筋的保护层厚度不应小于15mm,梁、柱纵向钢筋的保护层厚度除满足上表要求外尚不应小于纵筋的公称直径.笫二束施工准备第一节现场准备一、场地控制网的测量，堂立控制法准点：为保证施工控制网的精确性，工程施工时设置测量控制网，各控制点均应为永久性的座标和水平基准点桩，必要时应设防保护措施，以防破坏，利用测量控制网控制和校正建筑物的轴线、标高等.确保施工质量。二、现场临时设施的准备：1、通电、通水、通讯、通路。2、依据施工总平面的布置因施工场地狭小，重新编制新的施工现场平面布置图，布置情况如下：临设搭设应根据施工方案平面布置图，细部设计临时设施图.组织人员搭设办公用房和工具用房.搭设应做到高标准严要求,合理安挣，周密布置.并需符合现场安全,文明施工要求。职工生活区设置在长江路西侧工地对面，用2幢2层的活动板房作为职工宿舍，职工食堂、浴室、庾所等用建砌设置在生活区东西两恻。办公区设置在生活区南侧靠围墙处,为1幢2层的活动板房.三、组织机械设备进场根据施工机具的需用量计划，按施工平面布置图的要求，组统施工机械设备进场，机械设备进场后按规定坨点和方式布置,并进行相应的保养和试运转等项工作。四、姐织速筑材料和构配件进场根据速筑材料、构配件的需用量及进场计划沮织其进场,按规定地点和方式存放或堆放，并做好组织和保护措施.在地下室底板浇筑完前无施工场地：根据现场实际情况及地下室平面布置图，材料堆放、制作暂不考.虑。待地下室顶板施工完成后，将场地设置在已完成的地下室顶板上。笫二节需要发包人及相关单位协助完成的施工准备工作一、提供施工图及有关技术资料，组织图祇会审交底工作。二、移交工程水准点、规划座标，并现场交底。三、完成规划红线范围内树木撤移.花坛拆除工作.平整场皑，提供场地内地上、地下电缆、电讯等管网资料。四、提供城工许可证，办理康量、安全受监工作。五、提供施工用电、用水的接口位置。六、基础开挖土方梏时存放场地。笫三节施工技术准备一、作好调查工作：1、气泉、地形和水文地质的调Jh掌握气象资料，以便琮合组织全过程的均衙瓶工，制定雨季、台风天气的施工措施.2、各种物质费源和技术条件的调查：(1),由于通工所需物质资源品种多，数量大，故应对各种物质资源的生产和使用情况、价格、品柠等进行详细调查，以便及早进行供需联系，宓实供察要求。(2)'由于施工用水、用电量均较大，用电的起动电流大，负荷变化多，移动式、手动式用电机具多，因此，对水源、电源等的供应情况应作详细调查.包括绐水的水源、水量、压力、接管地点：供电的能力、线路距离等。二、作好与设计的结合工作：由技术劄门协助项目组有关人员认真学习图纸，并进行自审、会审工作.以便正确无误地施工。1、通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。2、进行自审，组织各工程的施工管理人员对本工种的有关图纸进行审查，掌握和了解图纸中的细节。3,组织各专业施工队伍共同学习茏工图纸，商定施工配合事宜。4、组织图纸会审，由设计方进行交底，理解设计意图及施工项量标准,准确掌握设计图纸中的细节。6、项目技术负责人进行施工图交底。三、认真编制茏工组织设计：由技术部门认真编制该工程的施工组织设计，作为工程苑工生产的指导性文件.四、技术交底：在工程开工前做好技术交展工作，公司总工程归组织技术处、安全处向项目部进行交底,技术交底内容是施工组织设计、用量、安全、工期、雨季节施工保证措施,项目技术负贲人根据进度计划向施工队.班旭交底，重点放在施工方案、技术措施、作业指导书、工艺标准、安全措施、设计修改等方面，交底必须细致齐全，并应结合具体操作部位、关键部位和施工率点的质量要求、操作要点、安全要求进行详细的交底。五、编制越工适算：由预算劄门根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工预算，以便为曲工作业计划的编制、施工任务单和限额领料单的签发提供依据。六：各项准各工作的执行人见下表:序号工作内容执行负责人1图纸学习、会审、设计交底项目工程师2基础工程枪工懂算核算员3依据规划基准点测放工程轴线及标高项目工程师、瓦工施工员4破堵体模板设计技术科长、项目工程师5临建搭设钢筋车间、水泥仓库各专业施工员配电房、木工车间各专业施工员、电q班长临时围墙各专业施工员其它整建各专业施工员6施工供电场外电源电气班长场内架空电气班长7施工供水管网敷设专业施工员8木工机械、钢筋机械安装专业施工员、电气班长9塔吊安装钢扬迎凝土基础专业施工员塔吊安装验收机械设备科长钢筋隹凝土基础7hf1.>-,施工升降机安装超收10混凝土输送泵等安装调试机械设备科长笫四节项目组级管理机构的准备根据工程规模和特点，我公司将此地下室工程作为重点，全力投入，以优化的组合和先进的管理方法组织施工，达到施工质量高、安全好、速度快、成本低的综合效益,在工程中推广项目法施工管理,实行项目经理负责制,全面负责工期、质量、安全，烧一指挥生产、劳动力及物资供应，明确岗位职责。管理组织机构原则一、工地项目经理部：.我司对该项目经理部拟作如下配置：项目经理1人、副项目经理1人主管本工程全面工作，要对工程进度、工程康量、施工安全、文明施工和节约成本负责。项目工程师1名及施工员5名：负责工程的全面技术质量工作，其中4名负责土建技术质量管理工作，1名负责安装工程技术质量管理工作，另配备1名专职安全员负责施工现场的安全工作和1名专职所检员负责工程施工的质检工作。二、项目经理韩对本工程实施项目总体目标控制管理，即实施项目经理负责制,项目经理为工程施工过程的工期进度、工程质量、安全生产、文明施工、项目核算等负全责。三、施工全过程中，项目经理要以项目管理为核心，以优质、高速、安全、文明为重点,不断优化生产诸要素,加强动态管理，科学组织,精心施工，大力推广应用先进施工技术，有效推行全面质量管理，健全质量、安全两个保证体系，在保证工程优质、安全、文明的条件下，确保各阶段工期控制目标，最终确保合同工期的实现。项目部管理人员职责分工表2部门姓名性别职务职责分工经理部男项目经理负责全面工作管理男项目技术负责人主管技术、质量男项目副经理主管土建工程生产*工技术组男施工组长土建施工技术男施工员钢筋、楼地面、脚手架、砌筑工程男施工员测量放线、模板工程、外墙装饰工程、工程、屋面工程.男德工员工程资料质检组男质检员质量检查男质检员质量检查安全生产组男安全殂长安全检查男安全员安全检查5（算组男残算员全面负责工程加算、决算和核算机械设备姐男电工组长机具管理维护后勤蛆女会计员工资核算女会计员工资核算消防防火烟男消防组组长消防巡检男消防队员怖助组长开展消防工作第五节建立项目管理制度根据公司的管理文件的要求，制订一套适合于本工程特点的项目管理制度，使项目的各项管理工作步入标准化、制度化、规范化的良性轨道中来，要求建立的项目管理制度有：1、项目经理部组织及人事管理制度2、项目现场标准化管理制度3、项目安全管理制度4、项目施工生产管理制度5,项目技术管理制度6、项目质量管理制度7、项目料具管理制度8、项目实验管理制度9、项目计量管理制度10、项目技术资料管理制度11、项目现场保卫管理制第六节施工队伍的准备根据确定的现场管理机构建立项目施工管理层，选择高素质的施工作业队伍进行该工程的施工。1、根据该工程的特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划.2、对工人进行必要的技术、安全、思想和法制教育，教育工人遵守有关施工和安全的技术法规：巡守地方治安法规。8、生活区后勤工作：在大批施工人员进场前,必须做好后勤工作的安排，为职工的衣、套、住、行、医等应予全面考虑，应认真落实,以便充分调动职工的生产的枳极性。第三章安全生产管理监控的要求及重点本工程地下室施工过程中的基坑支护、基坑土方开挖和墩基础工程施工及深基坑监测由甲方指定分包施工，具体施工方法详见由深圳市勘察测绘院有限公司编制的施工方案：塔吊和施工升降机的安装和拆除要求，详见我司编制的专项施工方案；深基坑内支撑拆除前的回顶方案、架空通道的结构设计方案和地下室顶板的结构加强方案详见由我司煽制的安全生产、文明施工专项施工方案；本章节重点描述：基坑支护及墩基础施工中总包管理、土方开挖、回填及基坑降排水、高支模支设、抗震构造措施。笫一节基坑支护施工中总包管理大厦项目地下室3层，基坑开挖深度为14.00米，电梯井部位开挖深度达16.80米，基坑支护施工质量的好坏宜接影响到工程能否顺利进行，甚至影响到周边建筑物、道珞等的安全使用：支护设计单位、监理单位、我司、分包施工单位包括建设单位务必高度重视，各相关单位要派经验丰富的专业人员到施工一线。中山大厦项目地下室深基坑支护由中国华西工程设计建设有限公司设计，中山市弘利房地产开发有限公司已指定华西为分包单位。一、基坑支护方案：基坑开挖深度约为14.30米（电梯井处18.80M）,基坑周围环境和地质条件均较复杂,结合现场情况及基坑所处的位置,垂直开挖支护，主要采用旋挖（冲孔）支护桩+钢筋混凝土支撑相结合的支护形式，桩间设三管高压旋喷桩止水。整个基坑设两道钢筋泡凝土支撑支护楂直径为1200,横向间距为1500,桩顶设冠裂，冠裳尺寸1400*1000.铜陆混凝土内支撑尺寸800*1000,第一道对撑尺寸100o*1000,第二道对撑尺寸1200*1000,除梃挖桩桩身混凝土等级为C25,其他构件混凝土等级均为。35。二、地下水控制：1、采用三管高压旋喷桩截水：2、基坑排水，坡顶、坡底设300*300株水明沟；3、基坑内在适当位置设集水坑，抽水。三、施工总包对施工分包的管理重点：1、施工前，由我司组织分包、监理、设计、速设等单位进行支护设计图纸会审，编制详细切实可行的专项方案经我司审核、总监审批，报建设单位，送在设局总工室.组织专家财支护方案进行评审。2、我司应高度重视支护施工过程的监督、控制，派有丰富深基础施工经验或有类似工程施工经验的专业工程师多名到施工现场指导分包单位施工。3、我司组织分包单位有关人员在施工前，时基坑周边的建筑物、民居、人行无矫、道路等做好质量状况调查，做好详细记录，通知相关部门和业主，施工过程中（土方开挖）派固定专人24小时巡查，井作每天巡查记录。若发现问题,第一时间通知项目经理。直至坨下室施工完毕方可完成迩查。4、施工过程中严格要求分包单位按设计图纸、按批准的专项方案施工，严抓施工质量控制。5、做好基坑监测工作(IX按基坑支护规范规定进行基坑、周边建筑物、周边道路管线的沉降位移、水位置测。在基炕四周设位移监测点10个，周围建筑物沉降鉴测点23个，水位赛测兼作回灌井4个，内支撑轴力监测点设4个，派专人负责。明确分工，每天做好监测记录，(2X基炕开挖过程中，每天观测一次，基坑开挖结束厚每5天观测一次，基坑开挖结束一个月后观测间隔为10天，变形已相对稳定相应延长间隔时间，雨天要增加观测频率。(3X以上监测内容的工作由专业人员进行，监测过程中若发现各监测项目观测值分别超过警戒值时，应及时通知业主和设计人员.6、我司制定可行的施工紧急应急颈案，报黄理、业主，若基坑顶出现较大位移或垮塌，具体果取的应急措施有：(1)、回填土、砂、或沙袋等，回填反压土高度至能保证基坑变形完全稳定为止。(2).漕设炕内降水设备，降低地下水(3)、时坑底进行加固，如采用注浆、高压喷射注浆等提高被动区抗力(4)、对基坑挖土合理分段，每段土方挖到底后及时浇注垫层7、截、排水措施：在基坑顶部，采取临时措施拦截地表水，以防下渗或直接流入坑内对地表裂及时呆用水泥浆封堵基坑底部，用污水泵抽水，并做好坑底排水设施。我司应督促分包单位充分准备以上应急预案所带材料、设备,经常检查，以便在应急时使用。8、我司配合分包单位，在两单位及项目部成立应急小组，并将应急方案发放到每位成员，明确负责人,成员分工要明确，24小时要方便联系。第二节土方开挖、回填及基坑降排水一、土方开挖：本工程土方开挖采用机械开挖为主，人工配合为辅。本工程土方开挖深度狗为M.30米，电梯井处为18.80米。由于地下室深基坑支护中设有二道桐防混凝土支撑，土方开挖应分层分施工段进行，基坑支护旋挖(冲孔)桩及三管高压旋喷桩止水帷幕施工完毕，待一定龄期（约为M无）后进行土方开挖土方开挖按以下施工顺序：根据深圳勘测院提供的基坑支护设计图纸及施工方案要求，1,先开挖至自然地面以下2.50米即标高-2.50处停止，开挖时放坡坡度为1：0.2和沿支护桩垂直开挖，施工冠桀及第一道钢筋迫凝土支撑，、2、得第一道支撑达一定龄期后，开挖第二层至标高-8.50处停歇，施工第二道钢筋混凝土支撑及支撑腰梁，3、待第二道支撑达一定龄期后.开挖至标高-14.10处.4、开挖电梯井处土方至标高-18.80於土方开挖按照支护方案中施工坡道进行，土方全部外运。开挖土方标高达要求后，浇注承台、梁及电梯井承台混凝土垫层，按设计要求砌筑碣胎膜并抹灰及做防水。开挖时采用机械开挖，坑底必须保证预留300E高人工开挖，并及叶组织勘交、设计、康检等部门验糟。二、土方IS第：地下室的外斑与基坑支护之间的土方回填待外墙防水及砖墙施工完成后用粘土分层夯实回填，土方回填应由用土方（迂设单位）购买，压实系数0.93,严禁赛筑垃圾夹在其间.三、降、排水措旅：本工程基坑深，必须做好基坑（漕）内的降排水措葩，把地下水位降至电佛基坑底部段低稻程50Omm以下（即79.30Om位置），保证浇跄前无过量积水。1、基坑降水：在不影响施工的区域（东市角、西南角）砌筑240摩，直径为1200,深度为1500的圆形集水井，坑底铺设200厚相石子作过遽层。主楼范围内以深度较深的电核井兼做某水井，承台一边在砌筑建胎膜时留400X400方角放置抽水泵，见下图，电梯井坑浇筑殓时保留集水井位置暂不浇筑存，在底板混凝土浇筑前，可作为临时集水（降水）井。土方大开挖时,将曲近的承台在垫层面标高位置技埋075的PVC管，便承台相连，管末端引至标高相对较低的承台（费照下图做法）以便集中排水。轴描域檎平蒯承台曙模兼做集水井示意图2、井坑排水：为保证排水通畅，在基底沿施工范围及材料堆放场地周边设置捧水明沟，以确保地下室底板施工时基底土方不受雨水浸泡。排水沟做法：底部浇筑IOcm素睑垫层，120厚g模，排水沟截面为30X30cm,i=1.排水沟每隔20m设置一个小型集水炕,其底部浇筑IOCm厚素灶垫层，240厚砖模,砌筑深度和宽度均为100Ommi在水泵抽水时，水龙头包以滤网，防止泥砂进入水泵。所抽出的水排入基炕地表的排水沟，经沉砂池排入基坑上部的市政下水道.笫四节南支横支设一、设计概况：1、本工程负一层高层高4.95属于高支模支撑体系。二、南支模支设方案：.根据广东省有关规定：高度大于或等于4.5m的模板及其支撑系统为高支模。对水平胫构件模板支撑系统高度超过8m,或蹈度超过18m,施工总荷载大于10KN112,或集中线荷载大于15KNm的模板支撑系统称为商大模板工程，商大模板工程须另行编制专项的施工方案，报市安全监督站及专家组论证。1、模板的制作和安装要点：柒底模、粱饱模及板模采用18厚胶合模板。安装时梁模按设计尺寸先在木工车间内配制，并在每块模板上编号，吊运至现场进行安袋。2、支撑砂设要求：框架主梁采用钢管支撑，次梁及顶板采用门架，门架布置采用垂直干框架主桀的方式。根据系板高度，采用219、217、MM209三种规格的门架组合搭设，用可调底座、托座调整门架高度。高支模立柱4.5m以下部分，应设置不少于两道的纵横水平板杆，立柱45m以上部分每增高1.5m应相应加设一道水平拉杆。剪刀掉应纵横设置，且不少于两道,其间距不得超过6.5m.支撑主斐的立柱必须设置剪刀捧(见K高文模专项施工方案)。3、注*项：(1)、按要求编制详细的高支模方案报安监站备案，经总监及安检站现场验收后方可施工。(2),施工时为加强系统的整体稳定性，先浇筑柱至梁底，后梁分层浇筑建。(3)、加强对高支撑系统的检查验收工作。笫九节抗震构造措焉本工程地下室建筑抗震设防类别为丙类，建筑安全等级为二级，所在地区的抗震设防烈度为7度，设计基本地震加速度OJg,场地类别为：I1.类。混凝土结构环境类别：±0.00以上为一类，±0.00以下为二a类。主体为框剪结构,设防烈度为7度，设计使用年限50年。具体抗震构造措旅：当呆用HRB335,HRB1.OO和RRB1.OO级的环氧树脂涂层钢筋时,其锚固长度和搭接长度应乘以修正系数1.25。1、当钢儆在混凝土施工过程中易受扰动时，其锚固长度应乘以修正系数1.Io2、板的底部钢筋伸入梁支座25d且不小于1/2桀宽度，当HPB235级铜簿时，消部另设有钩，当HRB335级钢筋时，端部不加弯钩。楼栋踏步板的下部钢,斯伸入支座215d,且不小于150。3、.桀内纵向钢筋的接长桀的负筋可选择在跨中1/3净跨范围内接长；梁正斯当需要接长时，接头设在支座两侧1/3净冷范围内，且接头按50%错开。4、当柱蚁箭果用搭接连接时，应在柱纵筋搭接长度范围内均按W5d(d为搭接钢筋较小直径)或100的间距(取小值)加密羲筋。艮当砌体墙的水平长度大于5m和需加强的丁字墙、转角墙或非丁字墙端部没有铜筋混凝土柱时，应在墙中间或墙端部加设构造柱GZ。构造柱须先砌墙后浇柱，砌墙时墙与构造柱连接处要砌成马牙槎（详下图），沿墙高每隔500设266钢筋，拉筋埋入墙内的长度，抗震设防烈.度为7度时为700,且应不小于堵长的"5。构造柱的混凝土强度等级为C25.竖筋用412.籁筋用小6200,其柱脚及柱顶在主体结构中预埋头12竖筋，该竖筋伸出主体结构面500.施工时需先砌墙后浇柱.墙与柱的拉结.筋应在砌墙时预埋。6、墙高大于4m的180砌体及高度大于3米的120砌体,需在墙半高或门顶标商处设置与柱连结且沿墙全长贯通的钢筋混凝土水平系梁，增厚为180时，梁截面为180X300,纵筋412,推筋6W2O（）;墙厚120时，集截面为120X300.上下共2<D12.t6Q150的筮筋，纵能锚入柱内不小于35d,在凝土强度等级为C25。7、钢筋混凝土墙或柱与砌体用26连结,该钢筋沿混凝土墙或柱高度每隔500预埋，锚入柱混凝土塔或柱内200,拉筋埋入堵内的长度：抗震设防烈度为7度时为700且不应小于墙长的1/5,若墙垛长不足上述长度，则伸满墙垛长度,而未端需专宜勾。8、门窗过梁：轻质砌块隔墙砌体上门窗洞口应设置钢筋混凝土过梁（见过梁表）：当洞顶与结构梁（板）底的距樨小于表中各类过梁的高度时，过梁阳与结构斐（板）浇成整体，详见下图过鎏表。/中6150洞t1.1500h150(D2到220101.o20002002424121.250025020162QI21.o3000300282如4第四章质量管理监控的要求及:点地下室防水防渗在的施工方法及保证措施第一节地下室模板施工一、构件设计要求：本工程承台、基础梁承标高：-13.70,基础梁截面尺寸为：500X800-800×12000mm；承台截面尺寸为：1100×1100-5332X2800,承台深度为：13002000m11o地下室底板厚：500mm,-2F板厚：120E（人防部份板厚：250mm）,-IF板犀：120三,顶板厚：18Omm,核心简筏板厚:2300Inm.在16-17轴13-15轴，N-P轴设800宽沉降后浇带。地下室-3卜TF外球厚：500mm地下室构件截面尺寸大，框架（支）柱、姮肢墙（异形柱）灰面尺寸：3050*800、2500*800.2000*900,1500*800<600）,2400*800,地梁、框架梁截面尺：1100*2100800*2100,600*1800.900*2100.600*2100.700*800.300*800,600*800等。二、傅便膜徐工：1,地下室地梁、激基础承台采用黄恻模施工，其具体做法：用M5水泥砂浆和灰沙碑砌筑，碑模厚度按速筑结构总说明中要求施工：高度hW1000时，120厚：>1000时，180厚：1500VhV2500时，240厚；h>2500,370厚；当胎膜长度超过2.5m叶，设置一个370X370的砖柱；核心筒筏板电梯井基坑处的砖恻模因高达2.75M,为防止砌筑进外斜土方侧压力过大导致砖侧模倒塌伤人，在-15.95位置沿基坑外的砖侧横四周设置一道20Omm高的圈梁，内配4根12的纵修,推能配6厘间距200。对于一般深度的地梁及承台均按此说明施工，见下图。100»««Iu)1.OO>tU<f>A<普通地索/承台片模示惫图三、木模施工：1、地下室外墙、框架柱、剪力墙、框架梁、板模板采用18厚木质胶合板和50*100木材,支撑系统采用48钢管及扣件。2、地下塞外墙模板固定采用直径12止水螺杆及钢管扣件.3、框架柱截面大,采用直径16螺杆，纵横间距500700,握架桀高度大于等于700时，设12对拉螺杆,每增高300时增加一道对拉螺杆，楼面板及地下室顶板采用胶合板加木方和钢管支撑4、本工程地下室跄拟采用商品泵送混凝土,由于泵送混凝土的流动性大和施工的冲击力大，因此在设计模板时，必须根据泵送混凝土对模板的最大侧压力来计算和确保模板和支撑体系有足够的强度、刚度和稳定性.第二节地下室钢筋施工1、本工程地下室钢筋有1-3级钢，斜防加工不在施工现场，对原材料质量严格把关，每批及每炉号钢筋按规范取样送检合格后方可制作2、在加工场里对每个构件钢筋进行编号标识并加以固定，以便在二次运输中不易混清3、地下室柱、桀大亶径钢筋接头采用直螺纹连按，施工方便，加快进度，底板钢筋设计要求搭接焊，由于接头多，焊接量大，速度慢，考虑使用直螺纹机械连接接头，保证施工质量及工期。剪力墙、外墙板经向钢.斯采用电渔压力焊接头，先行试焊，按规定取样送检。4、现场钢筋绑扎严格按施工图纸进行，加强施工过程中的质量险收，由专业工程师和专业钢筋工种负责人负责按图纸跟踪检查,合格后组织跣理、业主进行险收。6、钢筋半成品透到施工现场，由专人负责按图纸，施工大样及钢筋料单校时，并指定堆放部位。6、本工程地下室球拟采用商品泵送混凝土，由于泵送混凝土振捣施工的冲击力大，浇筑混凝土时，应注意保护钢斯，一旦钢筋骨架发生变形或位移，应及时纠正。地下室底板钢筒支撑应按段结施工09号图纸大样二设置.间距150OX相互垂直布置.第三节地下室在施工一、设计旻求：.1、本工程地下室3层，-3层层高4.45M.-2层430M,T层层高4.95M。混凝土强度等级和抗渗等级：地下室外墙C35於s8,楣架柱、电梯井柱墙C50,底板C40舲58,-21；、-中和顶板C35,顶板C35灶56,承台C35舲58.基础缨和梁C35,消防游水池S8,构造柱、过粱等构件：C25;垫层：C15和。2、为尽量减少;½工缝，建议拿近主楼部位或曲。轴后浇带以前范围内的破、。一。轴后浇带以西范围内的咬全部按C50.其他劄住的砂按C40或C35浇筑。二、隹生产厂家的拨舞I1、该工程地下室海凝土强度等级为：C50、C40,C35,使用商品滉凝土，开工前应选择多个商品混凝土生产厂家，进行试配，确定合理的配合比，并提供3天、7天、14天、28天强度报告。最终确定商品混凝土厂家。高等级混凝土时原材料水泥、砂、,粉煤灰、外加剂等的要求较高，在商品混凝土厂家供货合同中应特别注明。2、本工程地下室混凝土的供应，我司拟采用商品混凝土，现正在对珠海市的中港、智隆、江河等三家商品混凝土公司进行考察和洽谈，准备在这三家中选择一家质量稳定、生产规模大、保证供应、性价比最高的商品混凝土厂家。三、凌势落度的确定：1、本工程地下室泵送混凝土的坍落度14-16cm,如坍落度不足时，可通知混凝土厂家适当调整坍落度及混凝土配合比。2、预拌混凝土拌合物质量检验按下表内容、方法和取样频率在厂方进行检缝，检脱（或试配强度）结果填写在随车单上,随车送达施工现场。随车单填写内部如下表：检查项目试验标准检骏次数备注坍落度JGJ/T10-95每车必须检验不少于一次遇外界影响需随时检验，供应量不足K）Om'时，亦做一次.强度JGJ/-95每100m'一次抗渗JGJ/T10-95每供应一次做一次3、从搅拌输送车运卸的混凝土中，分别取1/4和3/4处试样进行坍落度试验，两个试样的坍落度值之差不存超过3cm。四、在原材料的质量旻求：本工程的地下宦底板、外场、顶板及承台和消防水箱均为抗渗防水混凝土，其抗渗等级分别为：承台为：S8(O.8MPa);地下室底板和外墙为：S8(0.8MPa);地下室顶板为：S6(0.6MPa);消防水池为：S8(0.8MPa)抗渗混凝土所用原材料应符合下列规定：粗骨料宜采用连续级配，其最大粒径不宜大千40mm,含湿量不得大于1.0以泥块含量不得大于0.5%：细骨料的含泥量不得大于3.0%,泥块含量不得大于1.0%；宜采用矿物掺合料；水泥和矿物掺合料总量不宜小于320kgm3:砂率宜为35$45%:最大水灰比为：0.55(S6)和0.50(S8).为防止大体积浇捣时收缩变形和保证结构自防水的性能.本工程地下室底板、外墙、顶板、后浇带的混凝土(不仅限于此，地下室部份所有级配的混凝土均按此要求)必须采用内掺高性能混凝土膨胀剂抗裂剂(ZY)的补偿收缩混凝土，抗裂防渗,实现较结构自防水，高性能混凝土膨胀剂(ZY)掺量与胶水中14天限制膨胀率要求见下表：结构需位膨胀剂掺量(%)限制膨胀率(%)顶板7-820.020外墙、梁板8-920.025底板10M0301、育品混凝土的质量控制：商品混凝土生产厂商应严格按照预捽混凝土质量控制的要求进行质量把关。施工现场工程技术人员应不定期地对厂方原材料进行抽样送检，生产过程中检查其计量的准确度，进场后先核对送货单与任务单上的强度等级是否相符，然后测定每罐车混凝土的坍落度,满足要求后方可使用,不合格的坚持按退货处理。(IX对覆掉混凝土的质量控制措施：本工程凝凝土为商品混凝土，水泥使用普硅或纯硅水泥。预拌混凝土的生产质量控制(原材料质量、能合比、坍落度及强度和抗渗
